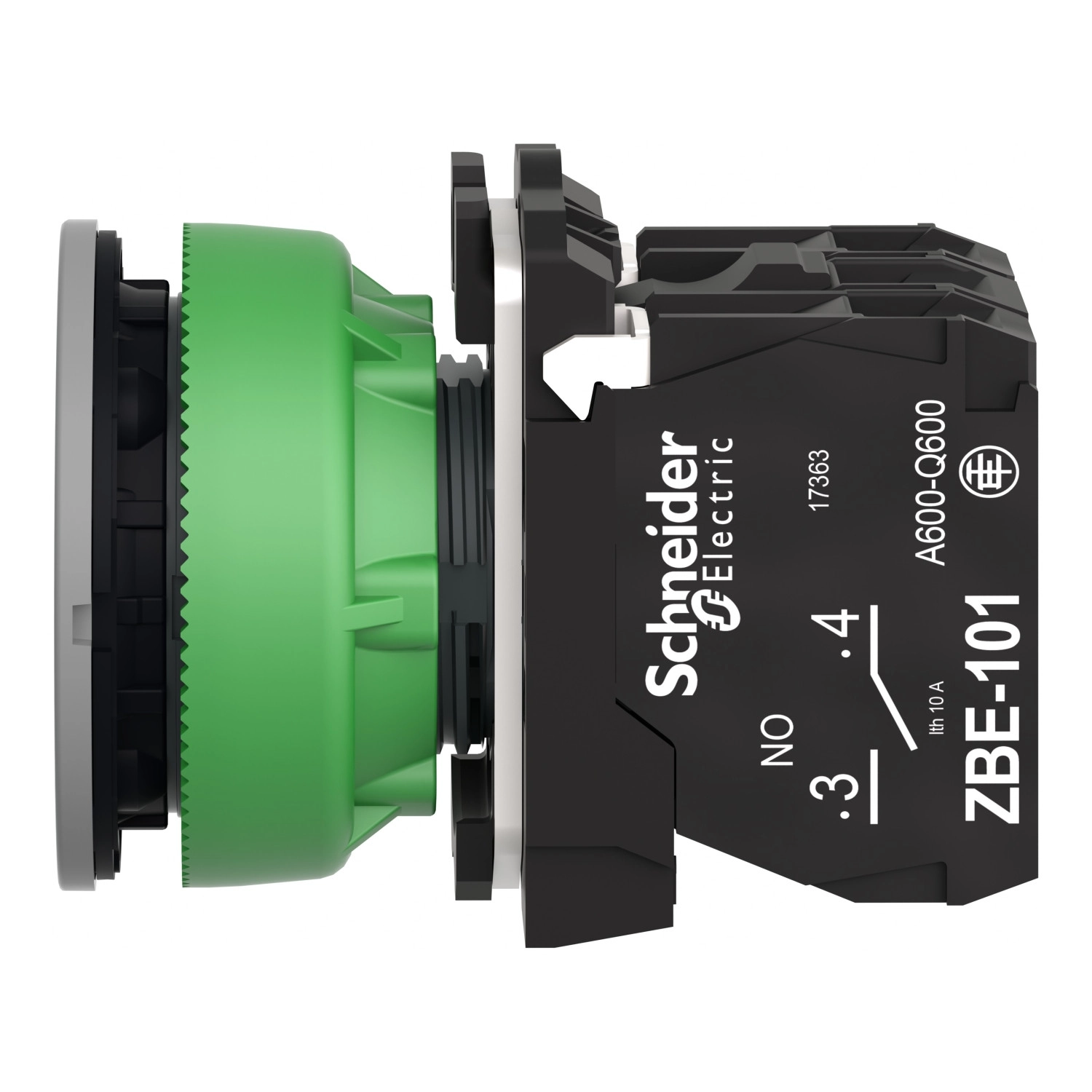

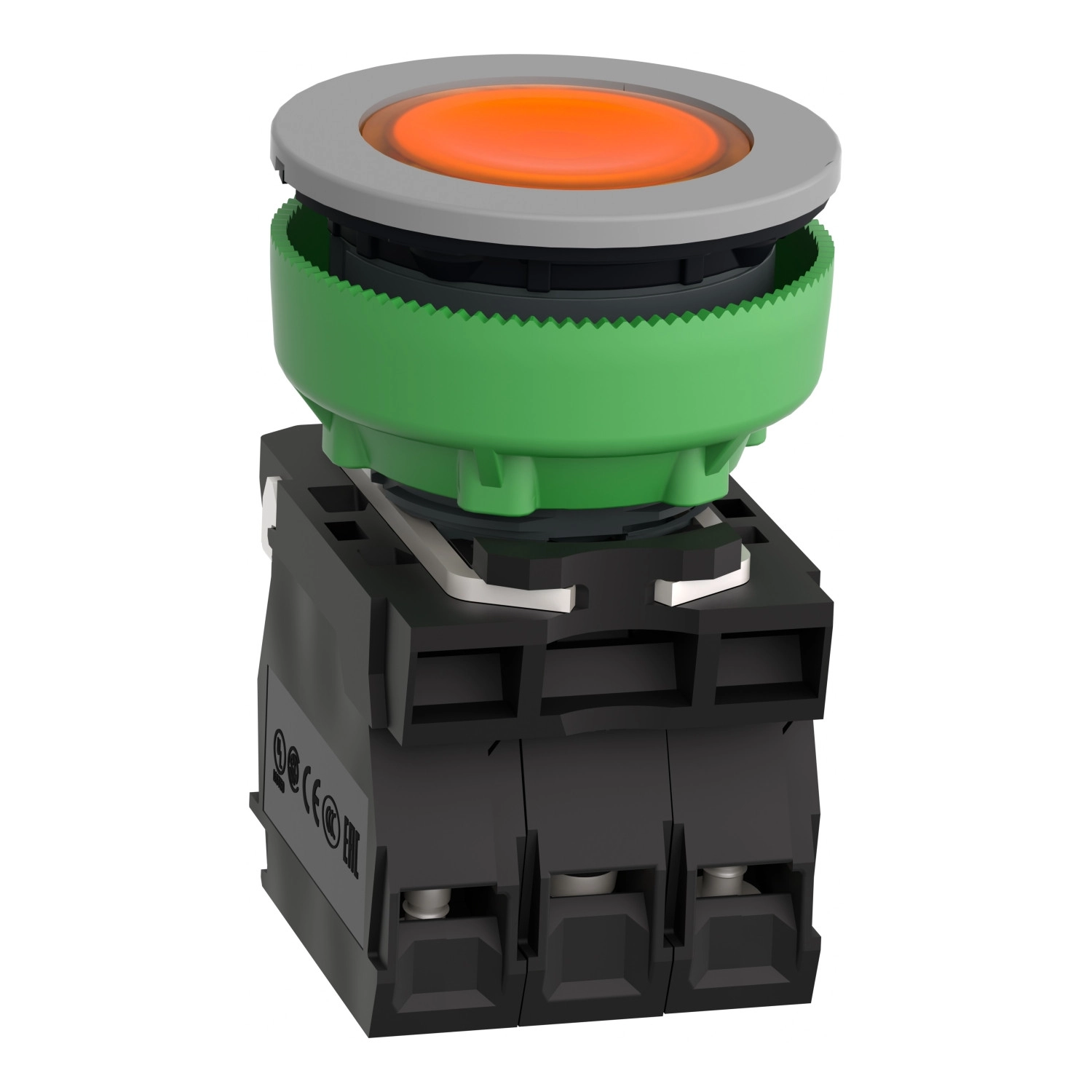

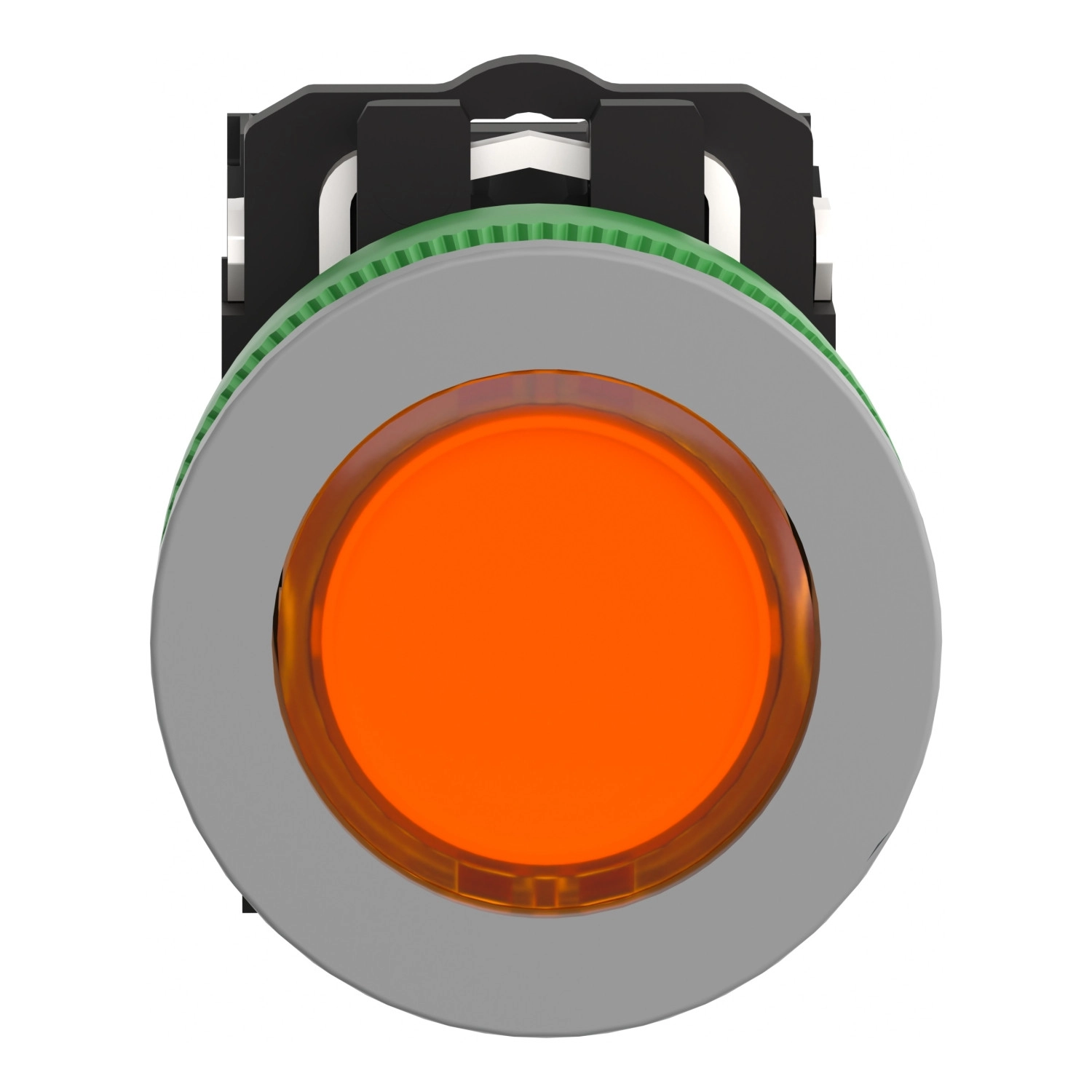

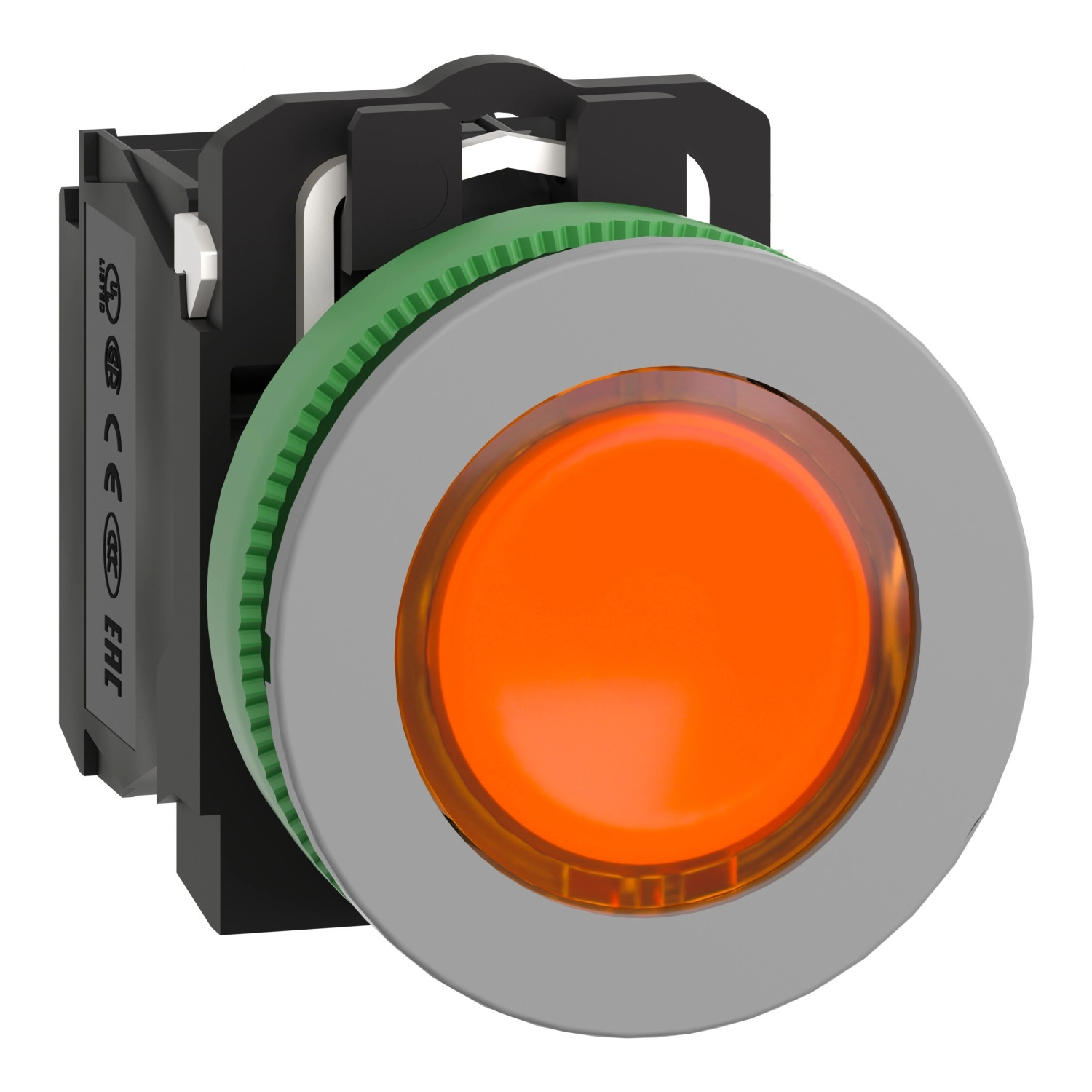

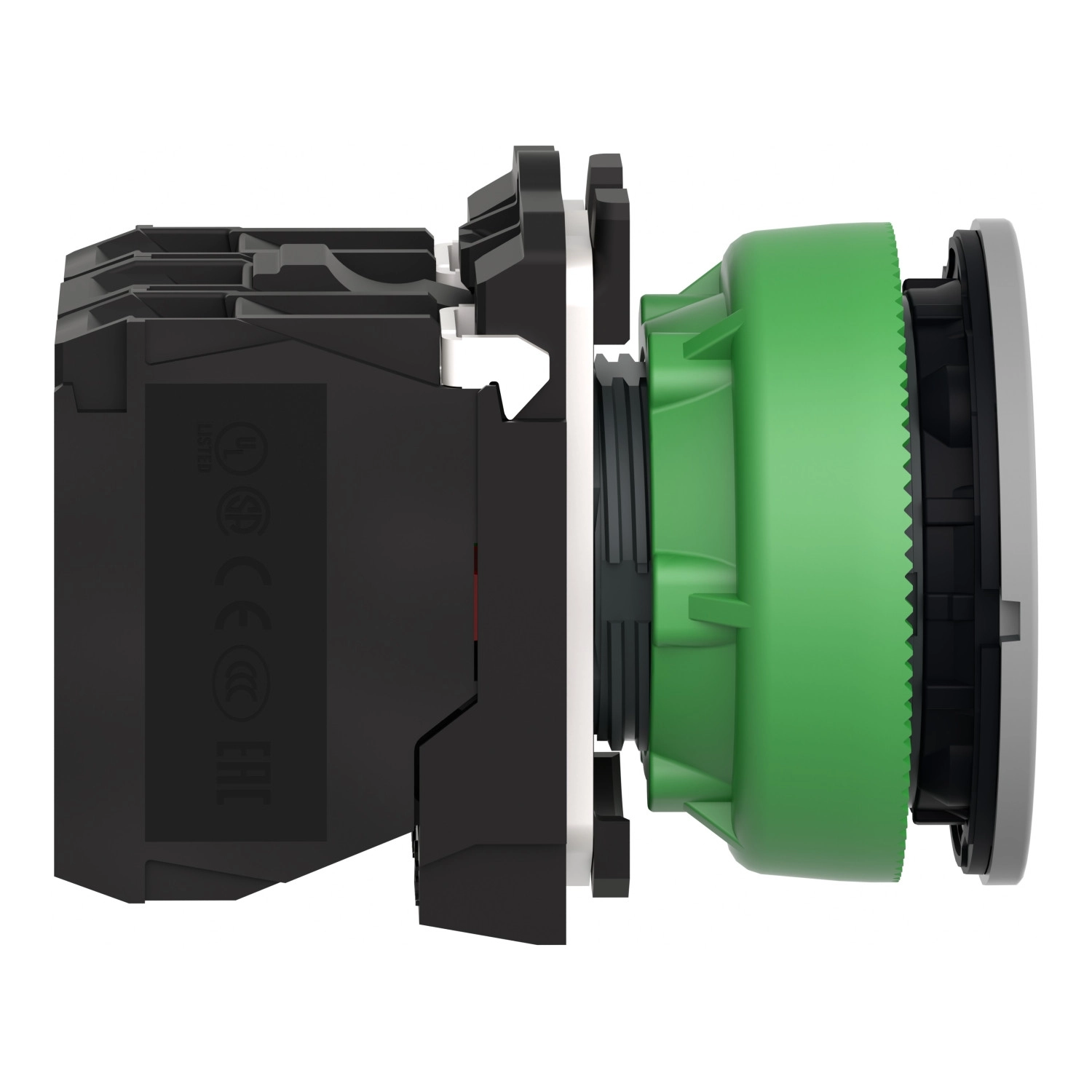

A Schneider Electric Harmony XB5 termékcsalád XB5FW35B5C0 komplett világító nyomógombja ideális választás ipari automatizálási és vezérlési alkalmazásokhoz, ahol a kezelőfelület egyértelmű vizuális visszajelzésére van szükség. Ez a narancs színű, szürke körgyűrűvel rendelkező világító nyomógomb tökéletes megoldást kínál olyan környezetekben, ahol a kezelőelemek egyértelmű azonosítása és láthatósága kritikus fontosságú.
A termék 30 mm-es szabványos átmérővel rendelkezik, ami kompatibilissé teszi a legtöbb ipari kapcsolótábla és vezérlőpanel furatméretével. A beépített univerzális LED technológia 24V AC/DC tápfeszültséggel működik, biztosítva a hosszú élettartamot és a megbízható működést. A nyomógomb 1NO + 1NC érintkező-konfigurációval rendelkezik, amely sokoldalú vezérlési lehetőségeket biztosít különböző alkalmazásokban. Az érintkezők ezüst ötvözetből (Ag/Ni) készülnek, ami kiváló elektromos vezetőképességet és tartósságot biztosít. A termék IP66 és IP67 védettségi fokozattal rendelkezik, így kiválóan alkalmazható poros és nedves környezetben is.
A Harmony XB5FW35B5C0 nyomógomb rugós visszatérítésű, süllyesztett, jelölés nélküli kivitelben, sima lencsével került kialakításra. A csatlakozás csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékkel használhatók kábelrésszel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékkel kábelrész nélkül, az IEC 60947-1 szabványnak megfelelően. A termék kiváló mechanikai tartóssággal rendelkezik, akár 10 millió kapcsolási ciklust is kibír, valamint ellenáll a nagy nyomású mosásnak (7000000 Pa 55 °C-on, 0,1 m távolságból). A szerelés egyszerű, a javasolt furat átmérő a panelen Ø30,75 mm, a megengedett anyagvastagság pedig 1-6 mm közötti.
Az XB5FW35B5C0 világító nyomógomb számos ipari szabványnak megfelel, beleértve az IEC 60947-1, UL 508, CSA C22.2 No 14 és több más nemzetközi szabványt. A termék rendelkezik UL és CSA tanúsítványokkal, valamint kiváló ellenállóképességgel bír rezgéssel és ütéssel szemben. Az elektromos paraméterei széleskörű felhasználást tesznek lehetővé: 10A hőáram, 600V szigetelési feszültség, valamint különböző terhelési kategóriákban meghatározott üzemi áramok (AC-15, DC-13). A termék elektromos élettartama különböző terhelési feltételek mellett akár 1 millió kapcsolási ciklus is lehet, biztosítva a hosszú távú, megbízható működést ipari környezetben.
Schneider Electric Harmony XB5 - XB5FW35B5C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb
Rövid terméknév: XB5F
Előlap anyaga: Műanyag, szürke galvanizált
Rögzítőgyűrű anyaga: Műanyag
Fej típusa: Beépített süllyesztett
Szerelési átmérő: 30,5 mm
Értékesítési egység: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Narancs süllyesztett, jelölés nélküli
Működtető kiegészítő információ: Sima lencsével
Elektromos jellemzők
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontás
Csatlakozások - kapcsok: Csavaros szorítókapcsok, <= 2 x 1,5 mm² kábelrésszel, IEC 60947-1 szerint
Csatlakozások - kapcsok: Csavaros szorítókapcsok, 1 x 0,22...2 x 2,5 mm² kábelrész nélkül, IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzófoglalat: Integrált LED
Névleges tápfeszültség: 24 V AC/DC 50/60 Hz
Sapka/működtető vagy lencse színe: Narancs
Méretadatok
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Kiegészítő információk

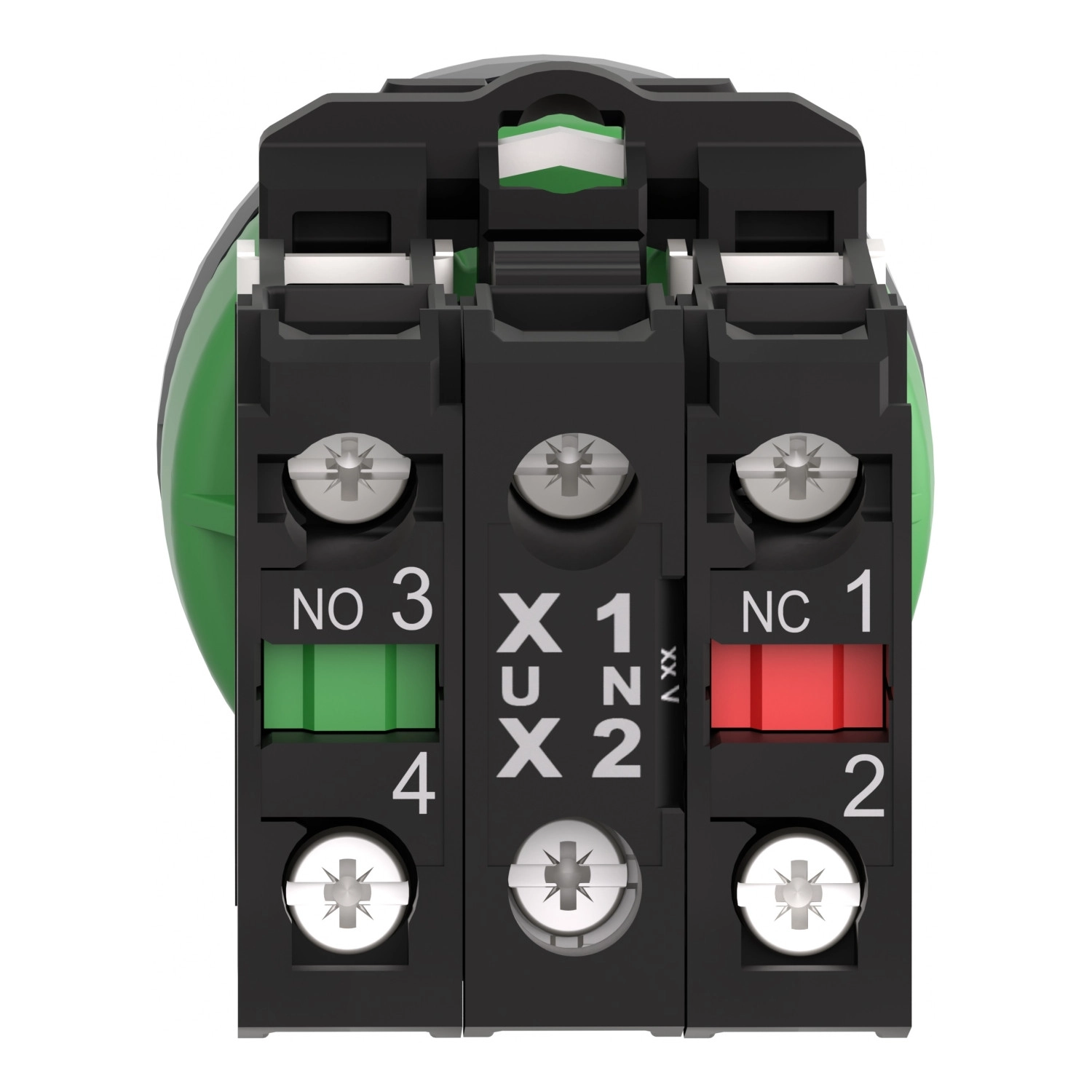

Kapcsok leírása ISO n°1: (21-22)NC, (13-14)NO
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: IEC 60947-5-1 K mellékletnek megfelelően
Működési jellemzők
Működési út: 1,5 mm (NC elektromos állapot változás), 2,6 mm (NO elektromos állapot változás), 4,3 mm (teljes út)
Működtetési erő: 3,5 N NC elektromos állapot változás, 3,8 N
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm IEC 60947-1 szerint
Védettségi jellemzők
IP védettségi fokozat: IP66 IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK ütésállósági fokozat: IK03 IEC 50102 szerint
Környezeti jellemzők
Védő kezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40...70 °C
