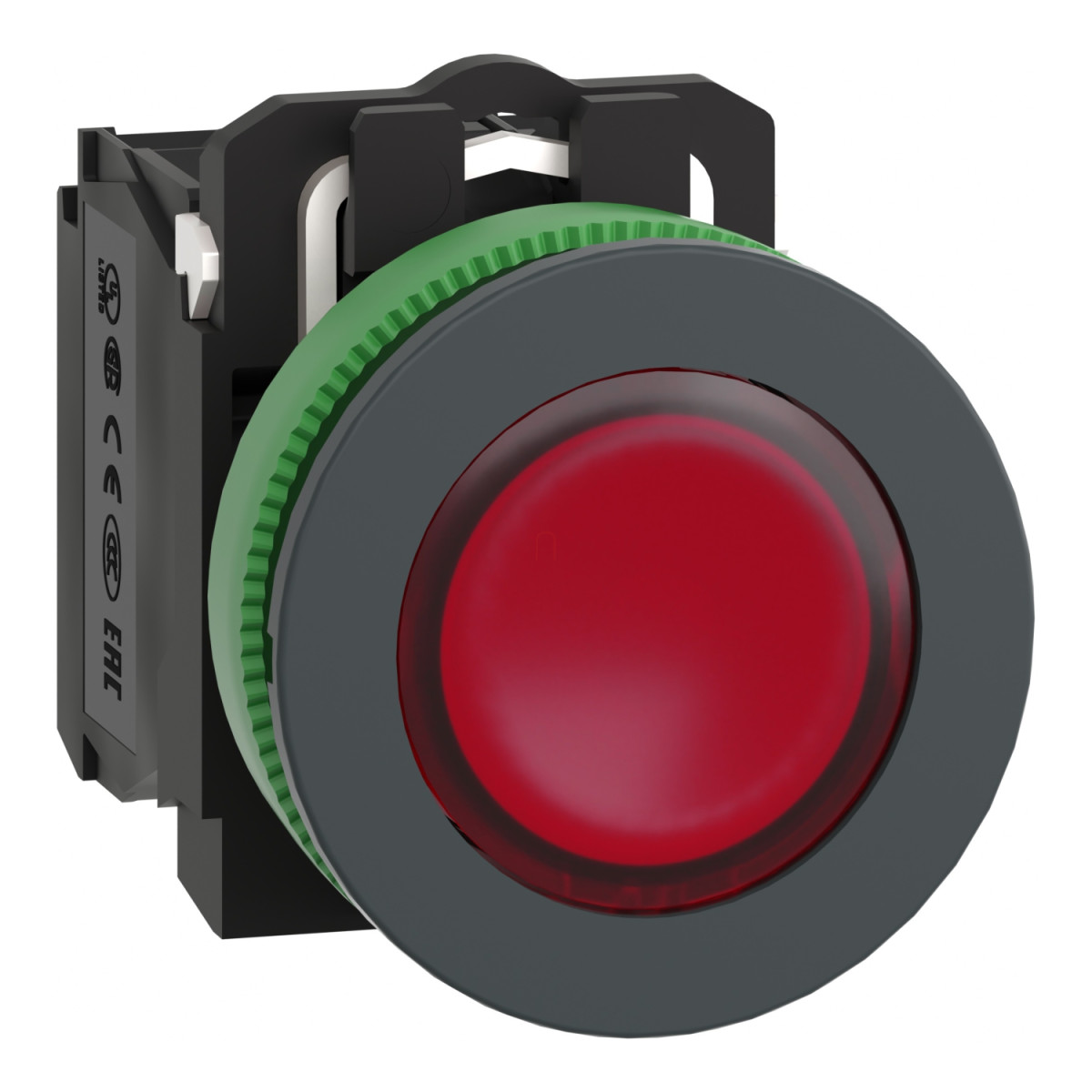

A Schneider Electric Harmony XB5FW34G5 egy kiváló minőségű, piros színű, 30 mm-es megvilágított nyomógomb, amely ideális ipari vezérlőpanelekbe való beépítésre. Ez a prémium kategóriás kapcsolóelem a Harmony XB5 termékcsalád része, amely megbízhatóságáról és tartósságáról ismert az ipari automatizálás területén. A XB5FW34G5 modell univerzális LED világítással rendelkezik, amely 110-120V AC 50/60 Hz tápfeszültséggel működik, így kiválóan alkalmazható a legtöbb ipari környezetben.
A termék sötétszürke műanyag kerettel és műanyag rögzítőgyűrűvel rendelkezik, ami nemcsak esztétikus megjelenést biztosít, hanem a mostoha ipari körülmények között is tartós használatot garantál. A beépített LED világítás integrált, hosszú élettartamú megoldás, amely akár 100.000 üzemórán keresztül is megbízhatóan működik a névleges feszültségen. A kapcsoló rugós visszatérítésű működtetővel rendelkezik, ami azt jelenti, hogy a gomb megnyomás után automatikusan visszatér alaphelyzetbe. A piros, jelöletlen nyomófelület sík kialakítású, sima lencsével, ami tiszta és egyértelmű vizuális visszajelzést biztosít az operátor számára.
A XB5FW34G5 modell 1 NO (záró) és 1 NC (nyitó) érintkezővel rendelkezik, amelyek lassú bontású kivitelben készültek, ezáltal biztosítva a megbízható működést. Az érintkezők ezüstötvözetből (Ag/Ni) készülnek, ami kiváló elektromos vezetőképességet és hosszú élettartamot biztosít. A termék pozitív nyitású funkcióval rendelkezik, amely megfelel az IEC 60947-5-1 szabvány K függelékének, így biztonsági alkalmazásokban is megbízhatóan használható. A csatlakozás csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetéket fogadnak be kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetéket kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően.
A nyomógomb fizikai méretei kompakt kialakítást tesznek lehetővé: magassága 42 mm, szélessége 36,6 mm, mélysége 55 mm. A szerelési átmérő 30,5 mm, a rögzítési vastagság pedig 1-6 mm között lehet. A termék különösen ellenálló a nehéz ipari körülményekkel szemben, amit a magas IP védettségi besorolások is bizonyítanak: IP66, IP67, IP69 és IP69K, valamint NEMA 13 és NEMA 4X. Ez azt jelenti, hogy a kapcsoló por- és vízbehatolás ellen teljesen védett, sőt, akár nagynyomású mosóval is tisztítható (7000000 Pa nyomásig, 55°C-on, 0,1 m távolságból). A termék ütésállósága IK03 besorolású az IEC 50102 szabvány szerint, ami megfelelő védelmet nyújt a mechanikai behatásokkal szemben is.
Schneider Electric Harmony XB5 - XB5FW34G5 műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB5
Terméktípus: Megvilágított nyomógomb
Eszköz rövid neve: XB5F
Keret anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fej típusa: Beépített-süllyesztett
Szerelési átmérő: 30,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Piros süllyesztett, jelöletlen
Működtető további információ: Sima lencsével
Elektromos jellemzők
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontású
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
[Us] névleges tápfeszültség: 110...120 V AC 50/60 Hz
Sapka/működtető vagy lencse színe: Piros
Áramfelvétel: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25°C-on
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Kapcsok leírása ISO n°1: (21-22)NC (13-14)NO
Működési út: 1,5 mm (NC elektromos állapot változása) 2,6 mm (NO elektromos állapot változása) 4,3 mm (teljes út)
Működtetési erő: 3,5 N NC elektromos állapot változása, 3,8 N
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N·m az IEC 60947-1 szerint
Műszaki megfelelőség és védettség
Magas nyomású mosóval szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Az IEC 60947-5-1 K függelék szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
