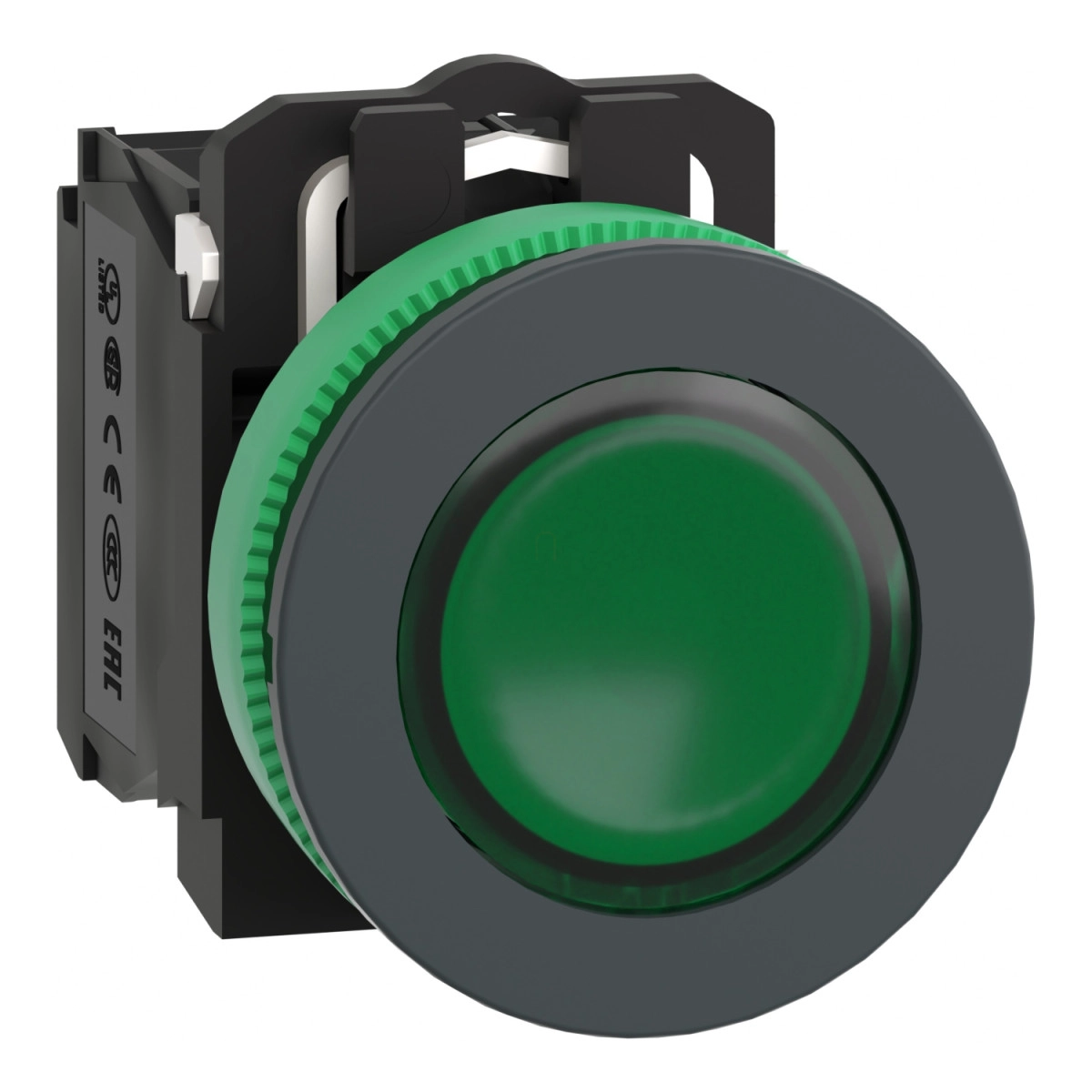

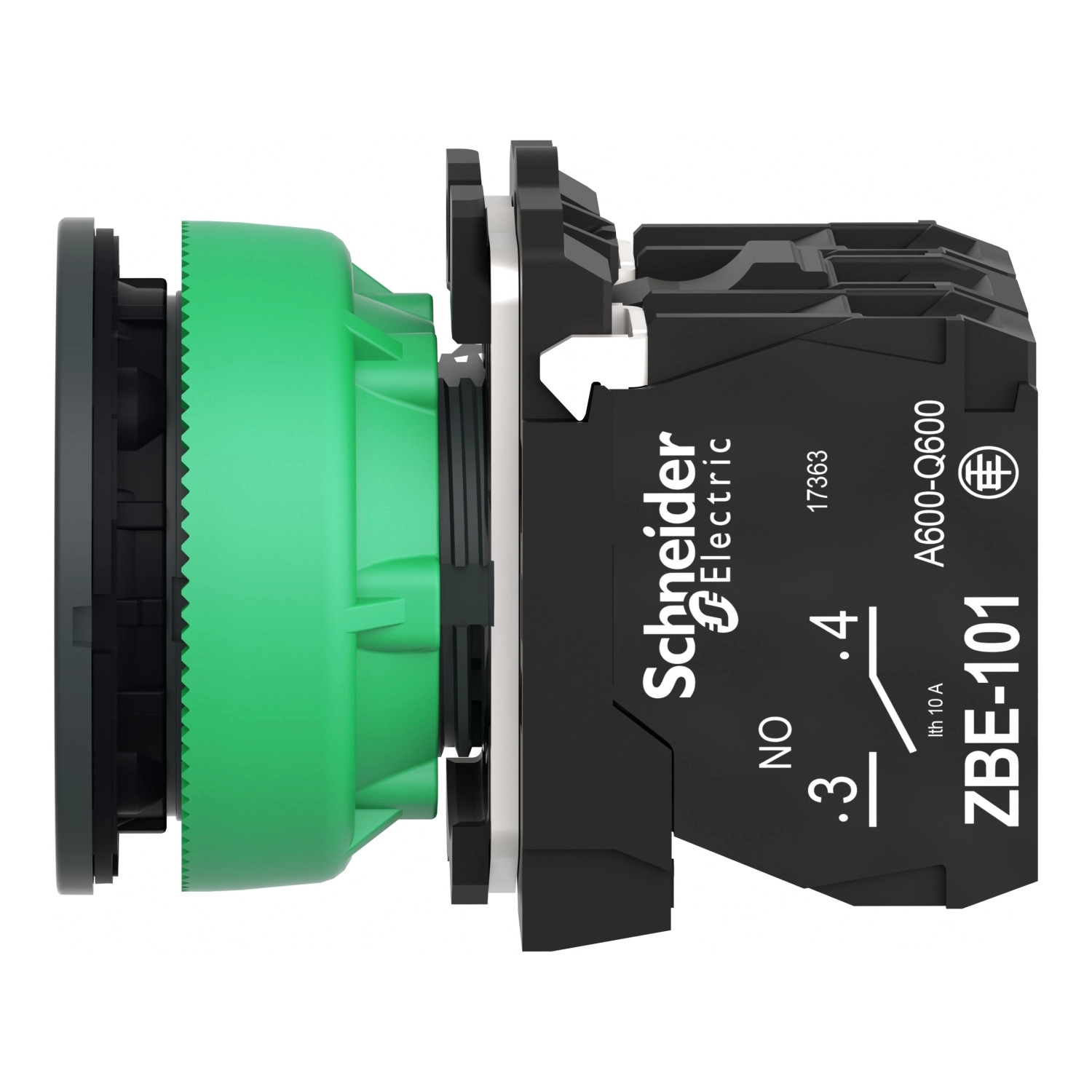

A Schneider Electric Harmony XB5 sorozatába tartozó XB5FW33G5 egy kiváló minőségű, zöld színű, világító nyomógomb, amely 30 mm-es átmérőjével tökéletesen illeszkedik ipari vezérlőpanelekbe és kapcsolószekrényekbe. A termék egy teljes készlet, amely tartalmazza a beépíthető-süllyesztett fejet, a csatlakozó blokkot és az integrált univerzális LED világítást, mindezt sötétszürke műanyag keretben. A termék kiemelkedő tulajdonsága, hogy 110-120V AC tápfeszültséggel működik, és 1NO + 1NC érintkező konfigurációval rendelkezik, ami sokféle vezérlési alkalmazáshoz teszi alkalmassá.
Az XB5FW33G5 nyomógomb műszakilag rendkívül fejlett és sokoldalú. A termék lassú bontású érintkezőkkel rendelkezik, ami megbízhatóbb és hosszabb élettartamú működést biztosít. A csatlakozókapcsok csavaros szorítókapcsok, amelyek lehetővé teszik akár 2 x 1,5 mm² keresztmetszetű vezetékek csatlakoztatását kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek csatlakoztatását kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A termék 30,5 mm-es szerelési átmérővel rendelkezik, ami szabványos furatokba való egyszerű telepítést tesz lehetővé.
A nyomógomb kiemelkedő előnye a beépített univerzális LED fényforrás, amely hosszú, 100 000 órás élettartamot biztosít 25°C-os üzemi hőmérsékleten. A zöld színű, jelöletlen, sima felületű működtető felület tiszta és jól látható visszajelzést ad, akár gyengébb fényviszonyok között is. A rugós visszatérítésű működési mód biztosítja, hogy a nyomógomb mindig visszatérjen eredeti pozíciójába használat után. A működtető út összesen 4,3 mm, amelyből az NO érintkező állapotváltozásához 2,6 mm, az NC érintkező állapotváltozásához pedig 1,5 mm szükséges, és mindez 3,5-3,8 N működtető erővel.
A Schneider Electric XB5FW33G5 világító nyomógomb kiemelkedő védelmi szintekkel rendelkezik: IP66, IP67, IP69 és IP69K, valamint NEMA 13 és NEMA 4X besorolással, így kiválóan alkalmas mosószerekkel való tisztításra és magasnyomású mosásra is (akár 7000000 Pa nyomásig, 55°C-on). Mechanikai tartóssága lenyűgöző - 10 millió kapcsolási ciklusra tervezték, míg elektromos tartóssága 1 millió kapcsolási ciklus különböző terhelési feltételek mellett. A termék teljes működési hőmérséklet-tartománya -40...+70°C, ami extrém környezeti körülmények között is megbízható működést garantál. Az IK03 besorolás megfelelő mechanikai védelmet biztosít, miközben a termék ellenáll az 5 gn rezgésnek (2-500 Hz frekvenciatartományban) és a 30-50 gn lökésnek is.
Schneider Electric Harmony XB5 - XB5FW33G5 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb
Rövidnév: XB5F
Keret anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fejkialakítás: Beépíthető-süllyesztett
Szerelési átmérő: 30,5 mm
Jelzőegység alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profil: Zöld sima, jelöletlen
Működtető kiegészítő információ: Sima lencsével
Elektromos jellemzők
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkezők működése: Lassú bontású
Csatlakozás: Csavaros szorítókapcsok, <= 2 x 1,5 mm² kábelvéggel (IEC 60947-1), vagy 1 x 0,22...2 x 2,5 mm² kábelvég nélkül (IEC 60947-1)
Fényforrás: Univerzális LED
Izzófoglalat: Integrált LED
Névleges tápfeszültség: 110...120 V AC 50/60 Hz
Működtető/lencse színe: Zöld
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Kapcsok ISO jelölése: (21-22)NC, (13-14)NO
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
Érintkezők használata: Standard érintkezők
Pozitív nyitás: IEC 60947-5-1 K melléklet szerint
Működési jellemzők
Működtető út: 1,5 mm (NC elektromos állapotváltozás), 2,6 mm (NO elektromos állapotváltozás), 4,3 mm (teljes út)
Működtető erő: 3,5 N NC elektromos állapotváltozás, 3,8 N
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos (Philips 1, Pozidriv 1), hornyos (4 mm, 5,5 mm átmérőjű lapos)
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Villamos értékek
Rövidzárlat-védelem: 10 A gG típusú olvadóbiztosító IEC 60947-5-1 szerint
Hagyományos szabad levegőn mért termikus áram: 10 A IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (szennyezettségi fok 3) IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV IEC 60947-1 szerint
Névleges üzemi áram: Különböző értékek AC-15 és DC-13 üzemmódokban
Védelmi jellemzők
IP védettségi fokozat: IP66, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 IEC 50102 szerint
Üzemeltetési feltételek
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Túlfeszültség kategória: II. osztály IEC 60536 szerint
Jeltípus: Folyamatos
Tápfeszültség határok: 100...132 V AC
Áramfelvétel: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
