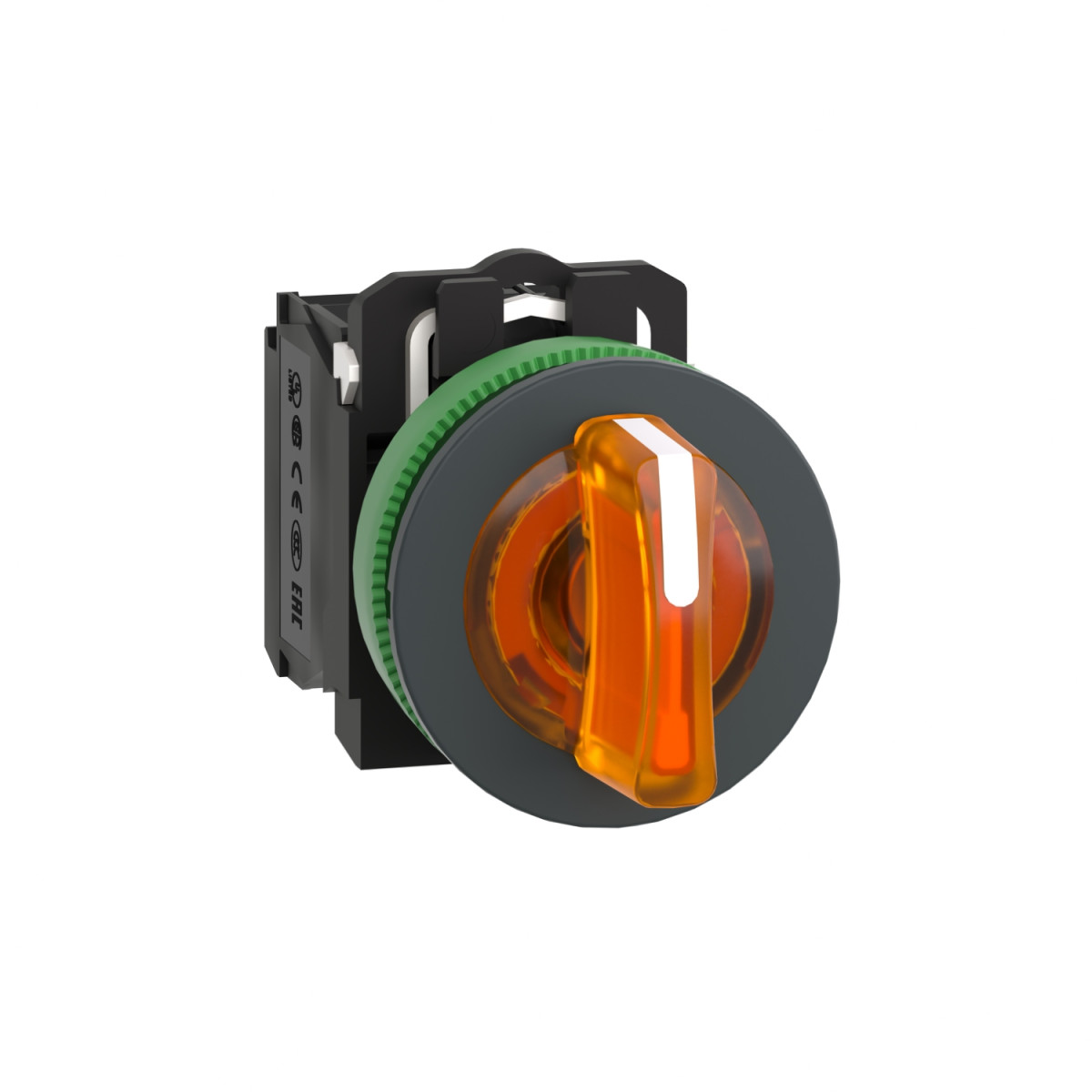

A Schneider Electric Harmony XB5FK135G5 világító választókapcsoló a megbízható és sokoldalú ipari vezérlőelemek kiváló példája. Ez a prémium minőségű kapcsoló tökéletes választás mind ipari automatizálási rendszerekhez, mind egyéb vezérlési alkalmazásokhoz, ahol fontos a tartósság, a megbízhatóság és a láthatóság.
A termék sötétszürke műanyag kerettel és feltűnő narancssárga kezelőkarral rendelkezik, ami biztosítja a jó láthatóságot akár rosszabb fényviszonyok között is. A 30 mm-es szabványos beépítési átmérőnek köszönhetően könnyen telepíthető a legtöbb ipari kapcsolótáblába vagy vezérlőpanelbe. A választókapcsoló három pozícióba állítható (+/- 45°), és tartós kivitelének köszönhetően megbízható működést biztosít még a legkeményebb ipari környezetekben is. Az integrált univerzális LED fényforrás 110...120 V AC tápfeszültséggel működik 50/60 Hz frekvencián, és kiváló láthatóságot biztosít minden helyzetben.
A kapcsoló 1 NO (záró) és 1 NC (nyitó) érintkezővel rendelkezik, amelyek lassan bontanak, ezzel csökkentve az elektromos ívképződést és növelve az élettartamot. A csatlakozás csavaros kapcsokkal történik, amelyek legfeljebb 2 x 1,5 mm² keresztmetszetű vezetékeket fogadnak kábelbilinccsel, vagy legalább 1 x 0,22 mm² keresztmetszetű vezetékeket kábelvég nélkül, megfelelve az IEC 60947-1 szabványnak. Az NC érintkező pozitív nyitású funkcióval rendelkezik az IEC 60947-5-1 K melléklete szerint, ami biztosítja a magasabb szintű biztonsági alkalmazhatóságot. A termék mechanikai élettartama 500.000 kapcsolási ciklus, míg elektromos élettartama akár 1.000.000 ciklus is lehet a különböző terhelési feltételek mellett.
A XB5FK135G5 kiváló védelmi tulajdonságokkal rendelkezik: IP66, IP67, IP69 és IP69K védettségi fokozatú, ami tökéletes védelmet nyújt por és víz ellen, még nagynyomású mosás esetén is (7000000 Pa 55 °C-on, 0,1 m távolságból). A termék ellenáll az 5 g-s vibrációnak (f=2...500 Hz), valamint a 30 g (18 ms) és 50 g (11 ms) félszinusz hullámú gyorsulású ütéseknek. A kapcsoló megfelel számos nemzetközi szabványnak, többek között az IEC 60947-1, UL 508, IEC 60947-5-1 és CSA C22.2 No 14 előírásainak, és rendelkezik UL és CSA tanúsítványokkal.
A kapcsoló műszaki paraméterei lenyűgözőek: 10 A hagyományos szabad levegős hőáram, 600 V szigetelési feszültség (3-as szennyezettségi fokozat), 6 kV névleges lökőfeszültség. Széles körű üzemeltetési áramértékekkel rendelkezik: 3 A 240 V-on, 6 A 120 V-on AC-15 kategóriában, valamint DC terhelésekre is alkalmazható különböző értékekkel. Működési hőmérséklet-tartománya -40...70 °C, ami biztosítja a megbízható működést szélsőséges környezeti feltételek között is. A termék méretei (magasság x szélesség x mélység): 42 mm x 36,6 mm x 71 mm, a szerelési vastagság 1-6 mm lehet. A XB5FK135G5 ideális választás ipari vezérlőrendszerek, gépi berendezések, automatizálási projektek és bármely olyan alkalmazás esetén, ahol megbízható, jól látható és tartós kapcsolóelemekre van szükség.
Schneider Electric Harmony XB5 - XB5FK135G5 - panelbe süllyesztett komplett műanyag világító kapcsoló, Ø30, 3 állású, 120 VAC, 1NO+1NC, narancs műszaki adatok
Általános műszaki adatok
Termékcsalád: Harmony XB5
Terméktípus: Világító választókapcsoló
Rövid terméknév: XB5F
Előlap anyaga: Sötétszürke műanyag
Fejrész típusa: Beépített-süllyesztett
Szerelési átmérő: 30,5 mm
Jelzőegység fej alakja: Kerek
Működtető típusa: Maradó
Kezelőszerv: Narancssárga standard fogantyú, jelöletlen
Kezelőszerv pozíció információ: 3 pozíció +/- 45°
Elektromos jellemzők
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működés: Lassú bontás
Csatlakozások: Csavaros csatlakozók, <= 2 x 1,5 mm² kábelbilinccsel az IEC 60947-1 szerint
Csavaros csatlakozók, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Izzóalap: Integrált LED
Névleges tápfeszültség: 110...120 V AC 50/60 Hz-en
Tápfeszültség határértékek: 94...132 V AC
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis 4 mm-es lapos csavarhúzóval
Hornyos, kompatibilis 5,5 mm-es lapos csavarhúzóval
Érintkezőanyag: Ezüst ötvözet (Ag/Ni)
Rövidzárlati védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Hagyományos szabad levegős termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V, AC-15, A600 az IEC 60947-5-1 szerint
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 71 mm
Kapcsok leírása ISO n°1: (21-22)NC, (13-14)NO
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők felhasználása: Általános érintkezők
Pozitív nyitás: NC érintkezővel az IEC 60947-5-1 K melléklete szerint
Mechanikai élettartam: 500000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Elektromos áramütés elleni védelmi osztály: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL minősített, CSA
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Termékbemutatás: Teljes termék
