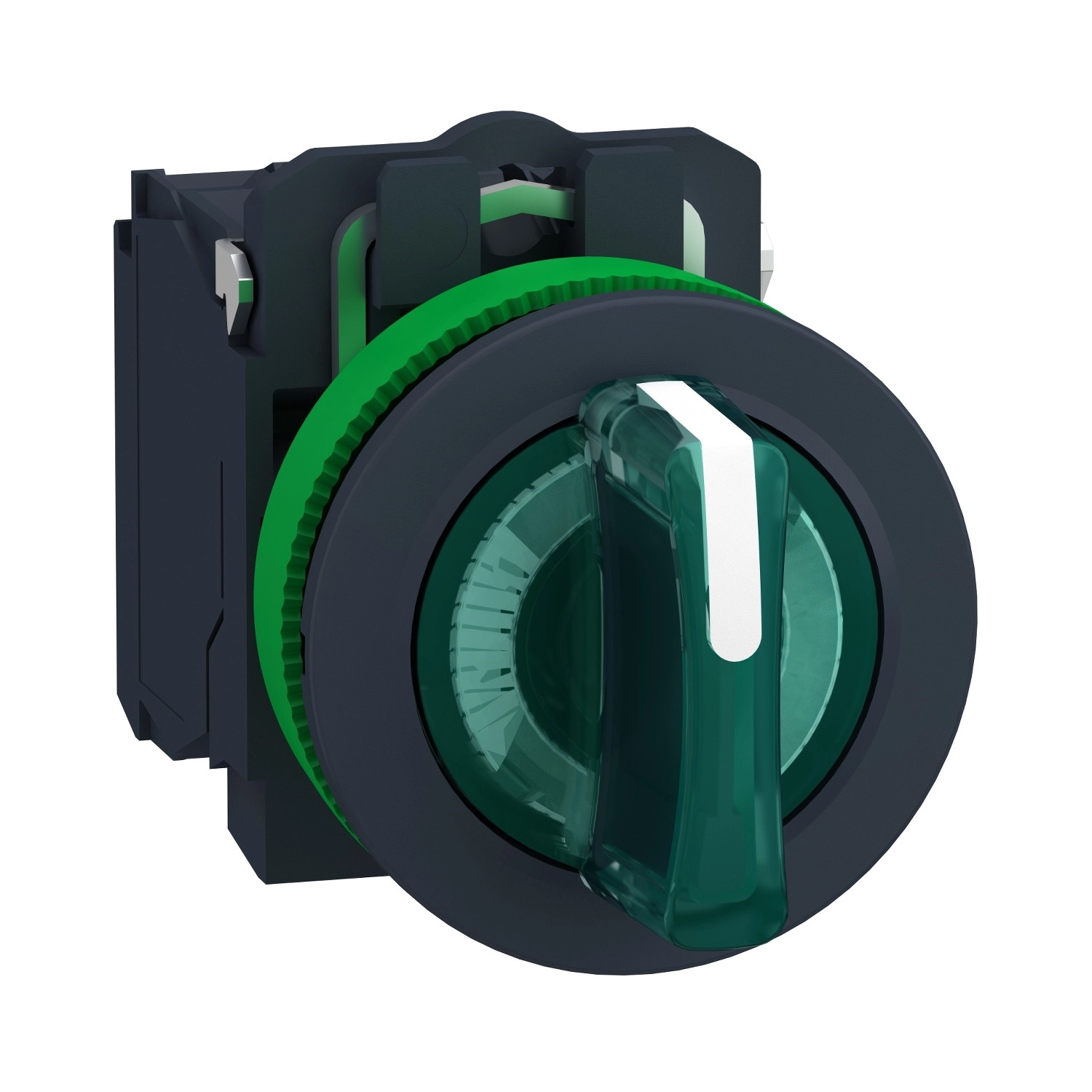

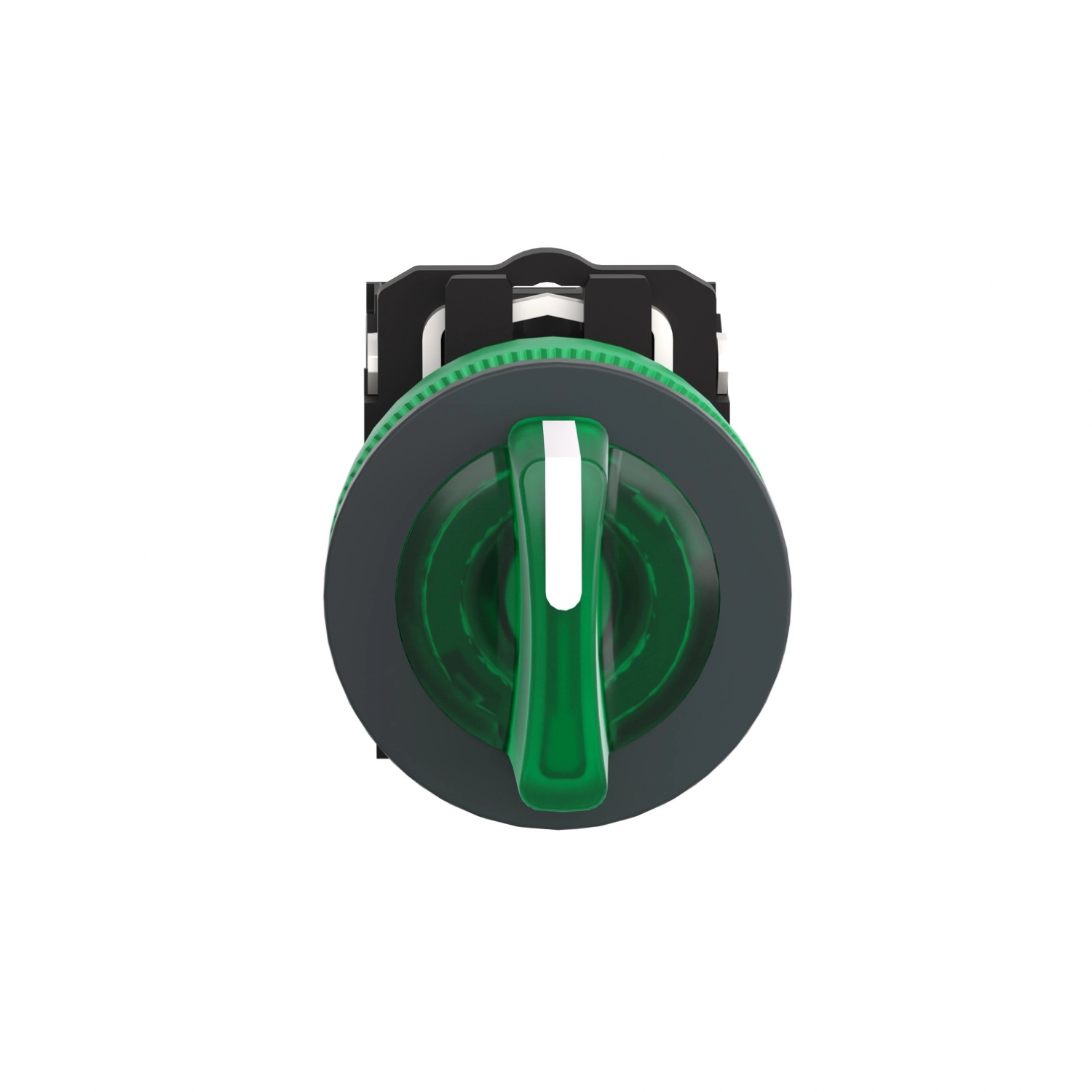

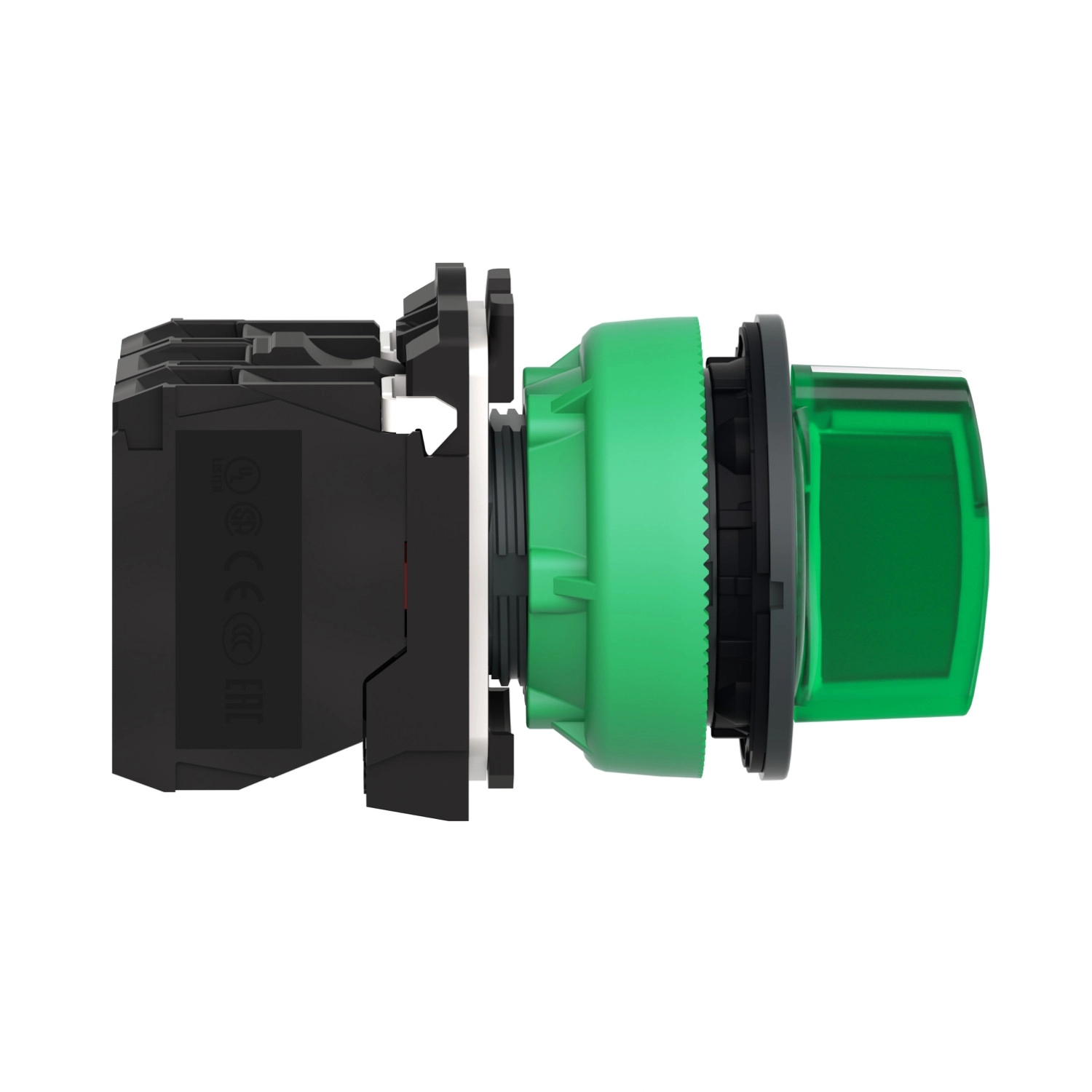

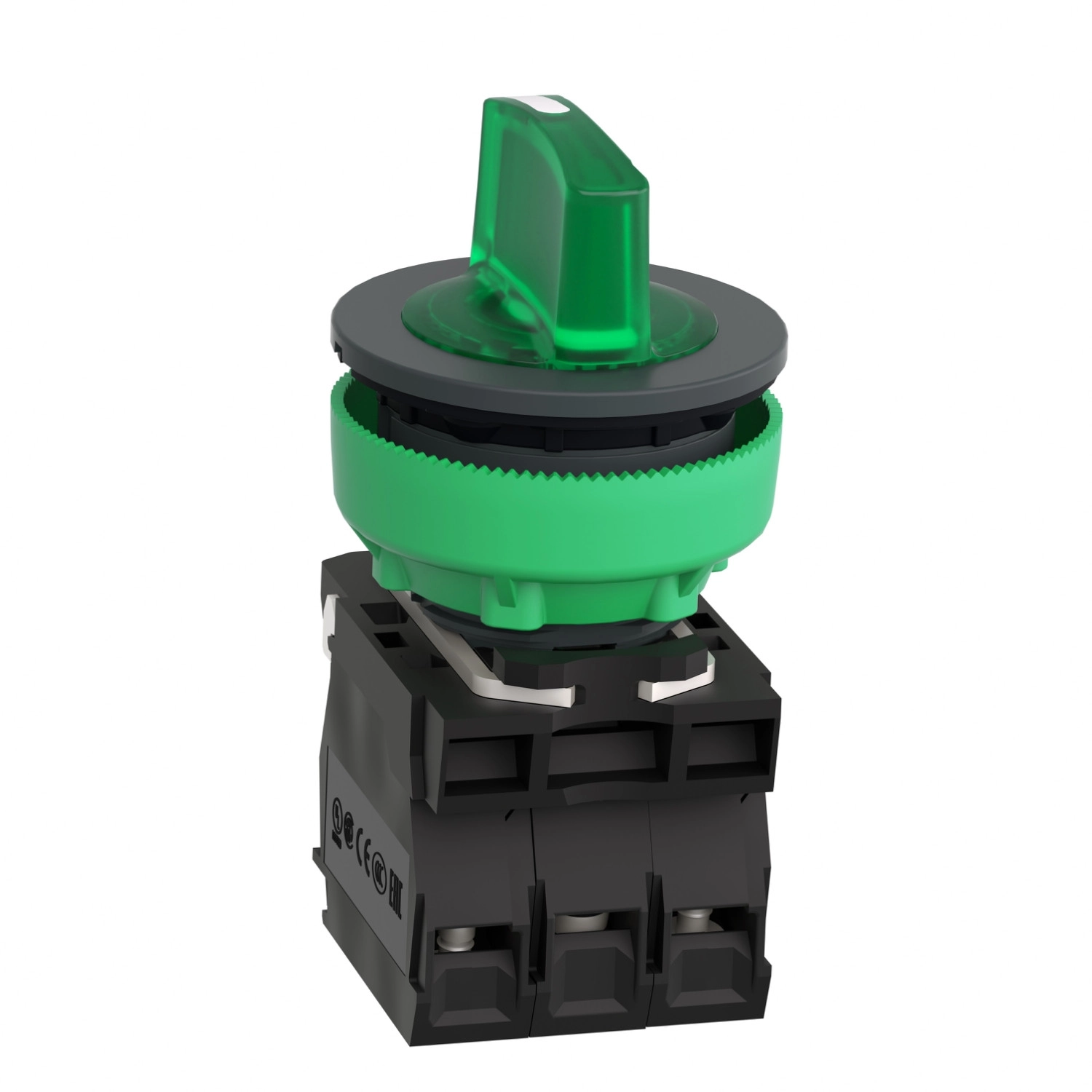

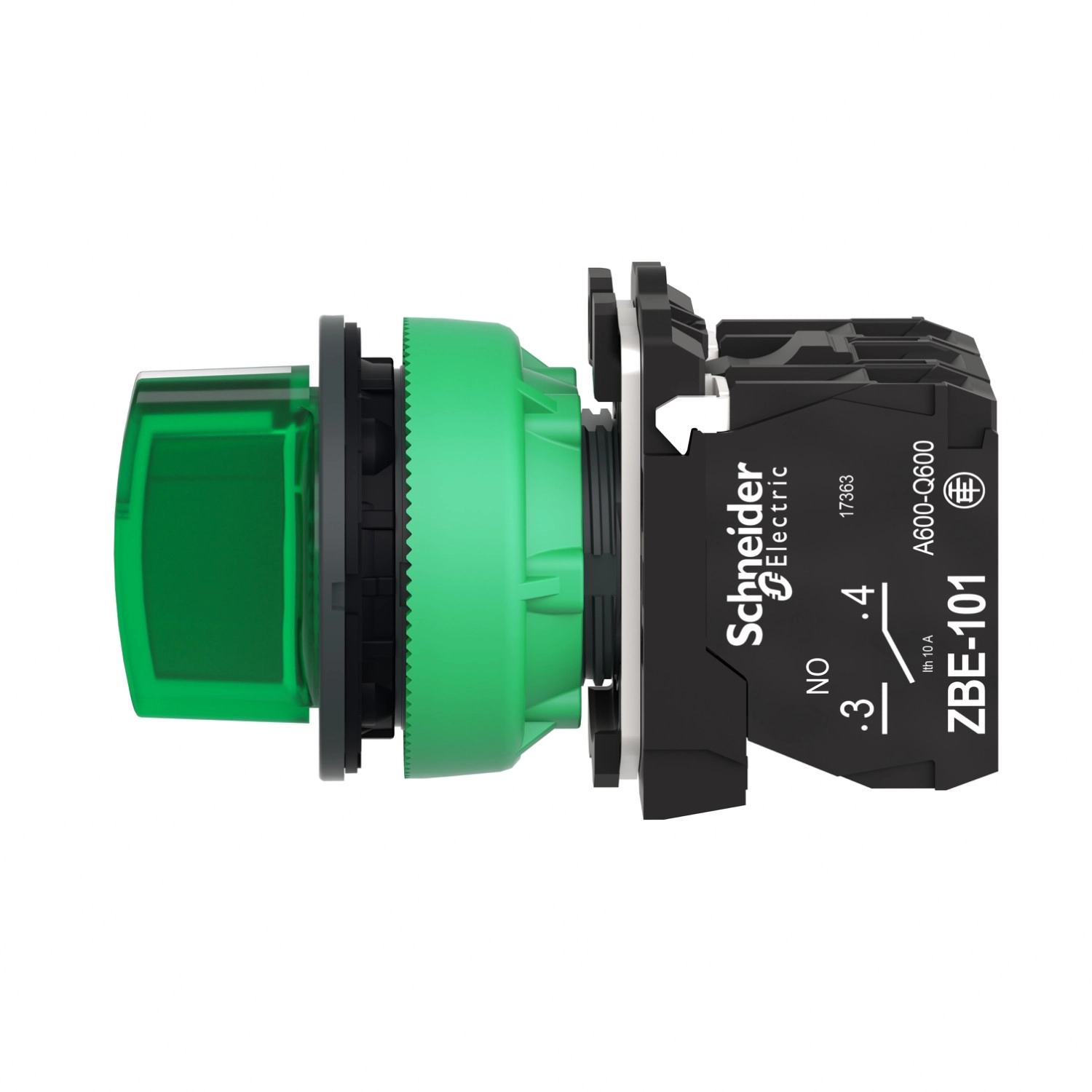

A Schneider Electric Harmony XB5 termékcsaládba tartozó XB5FK133B5 jelű megvilágított választókapcsoló egy sokoldalúan alkalmazható vezérlőelem, amely ideális ipari környezetben használt gépek, berendezések és vezérlőpultok kialakításához. Ez a sötétszürke műanyag házas, zöld fogantyús, 3 pozíciós választókapcsoló beépített univerzális LED világítással rendelkezik, amely 24 V AC/DC tápfeszültségen üzemel.
A választókapcsoló kompakt kialakítású, 30,5 mm-es szerelési átmérővel, ami megfelel az iparági szabványoknak. Panelbe süllyesztett, kerek fejkialakítása elegáns megjelenést biztosít a kezelőfelületeknek. A termék rendkívül tartós, amit az 500 000 ciklusos mechanikai élettartam és az 1 000 000 ciklusos elektromos élettartam is bizonyít. A kapcsoló állandó helyzetű (stay put) működési móddal rendelkezik, és három pozícióba állítható ±45°-os helyzetben. A termék 1 NO (alaphelyzetben nyitott) és 1 NC (alaphelyzetben zárt) érintkezőt tartalmaz, amelyek lassú bontású működési elvvel rendelkeznek.
A XB5FK133B5 műszaki paraméterei kiemelkedőek: 10 A konvencionális szabad levegőn mért termikus áram, 600 V névleges szigetelési feszültség (3-as szennyezettségi fokozat mellett), és 6 kV impulzus-állóképesség. Különböző üzemi áramértékek állnak rendelkezésre: 3 A 240 V-on AC-15 üzemmódban, 6 A 120 V-on AC-15 üzemmódban, valamint DC terhelések esetén is használható (0,1 A 600 V, 0,27 A 250 V, 0,55 A 125 V DC-13 kategóriában). A csatlakoztatás csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² keresztmetszetű kábelekkel használhatók (érvéghüvellyel), vagy minimum 1 x 0,22 mm² keresztmetszetű kábelek (érvéghüvely nélkül) bekötésére alkalmasak.
A kapcsoló kiemelkedő védelmi tulajdonságokkal rendelkezik: IP66, IP67, IP69, IP69K védettségi osztályok, valamint NEMA 13 és NEMA 4X besorolás jellemzi, így mosóállomások közelében is alkalmazható, hiszen 7 000 000 Pa nyomással szemben is ellenálló 55 °C hőmérsékleten, 0,1 m távolságból. Ellenáll a vibrációnak (5 gn 2-500 Hz tartományban) és a mechanikai ütéseknek (30 gn 18 ms-ig vagy 50 gn 11 ms-ig). Működési hőmérséklet-tartománya rendkívül széles: -40...+70 °C között használható. A kapcsoló megfelel számos nemzetközi szabványnak, köztük az IEC 60947-1, UL 508, CSA C22.2 No 14, valamint a japán JIS C8201 szabványsorozatnak is. UL és CSA tanúsítványokkal rendelkezik.
Schneider Electric Harmony XB5 - XB5FK133B5 - panelbe süllyesztett komplett műanyag világító kapcsoló, Ø30, 3 állású, 24 V, 1NO+1NC, zöld műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Megvilágított választókapcsoló
Rövid terméknév: XB5F
Előlap anyaga: Sötétszürke műanyag
Fej típusa: Süllyesztett beépítésű
Szerelési átmérő: 30,5 mm
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Állandó helyzetű (stay put)
Működtető profilja: Zöld standard fogantyú, jelöletlen
Működtető pozíció információ: 3 pozíciós +/- 45°
Érintkezők
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működés: Lassú bontás
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel, IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül, IEC 60947-1 szerint
Izzó foglalat: Integrált LED
Névleges tápfeszültség: 24 V AC/DC 50/60 Hz-en
Kiegészítő információk
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 71 mm
Kapcsok leírása ISO n°1: (21-22)NC (13-14)NO
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Normál érintkezők
Pozitív nyitás: NC érintkezővel, IEC 60947-5-1 K melléklet szerint
Mechanikai élettartam: 500000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis 4 mm-es lapos csavarhúzóval
Hornyos, kompatibilis 5,5 mm-es lapos csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Elektromos jellemzők
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító, IEC 60947-5-1 szerint
Hagyományos szabad levegőben mért termikus áram: 10 A, IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat), IEC 60947-1 szerint
Névleges impulzus-állóképesség: 6 kV, IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-on, AC-15, A600, IEC 60947-5-1 szerint
6 A 120 V-on, AC-15, A600, IEC 60947-5-1 szerint
0,1 A 600 V-on, DC-13, Q600, IEC 60947-5-1 szerint
0,27 A 250 V-on, DC-13, Q600, IEC 60947-5-1 szerint
0,55 A 125 V-on, DC-13, Q600, IEC 60947-5-1 szerint
1,2 A 600 V-on, AC-15, A600, IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Elektromos áramütés elleni védelem: II. osztály, IEC 60536 szerint
IP védettségi fokozat: IP66 IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: UL minősített, CSA
Vibrációs ellenállás: 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszos gyorsulásra IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszos gyorsulásra IEC 60068-2-27 szerint
