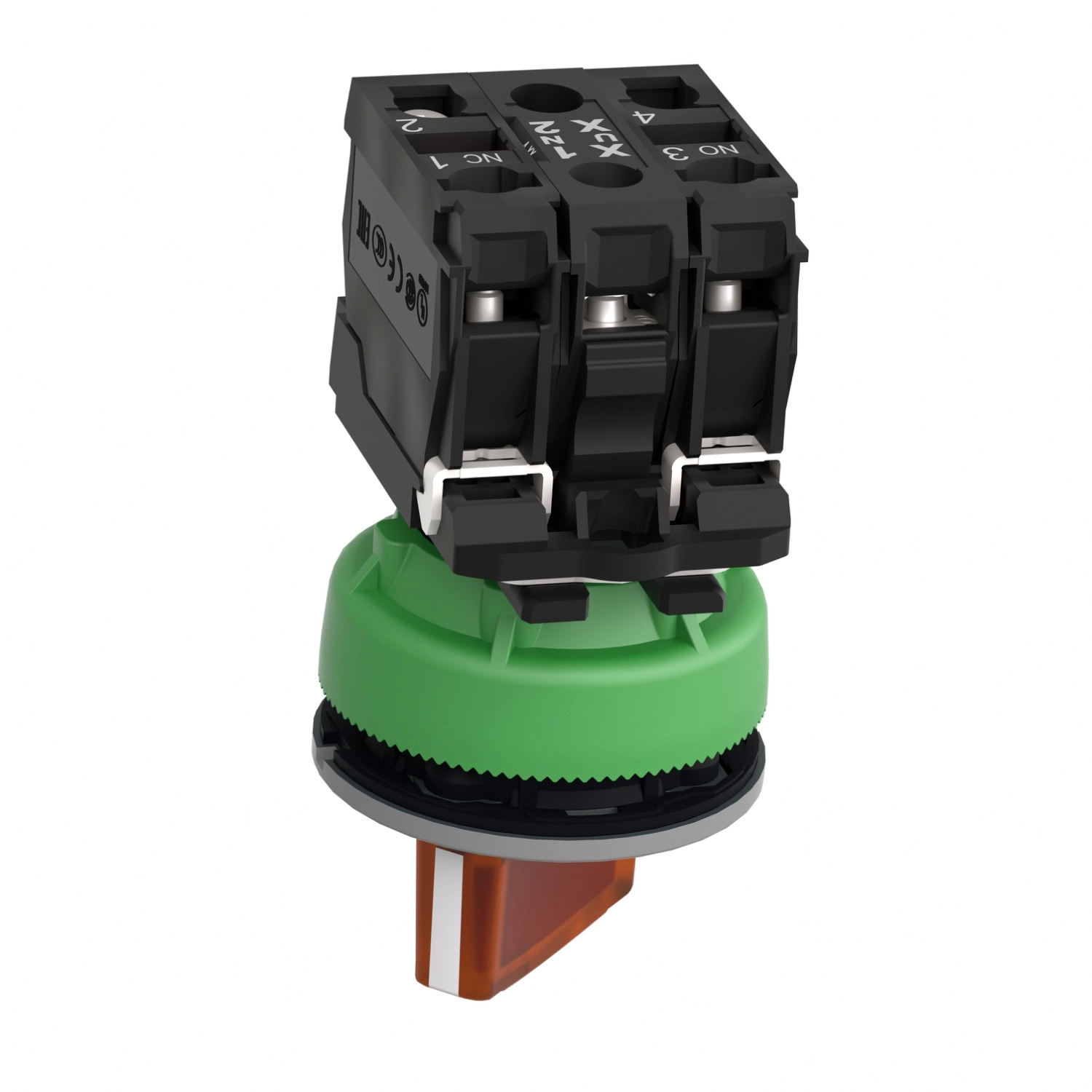

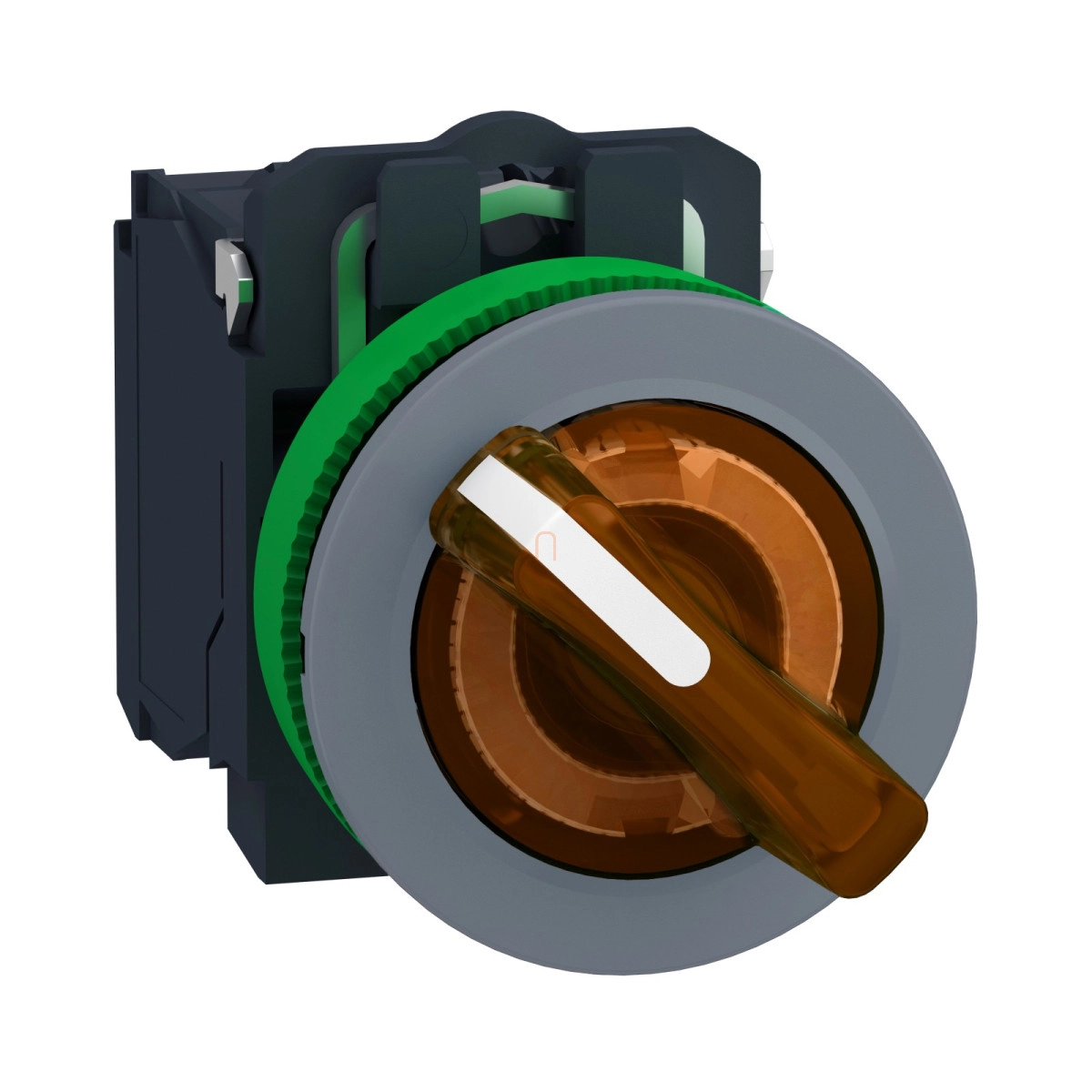

A Schneider Electric Harmony XB5FK125B5C0 világító választókapcsoló egy sokoldalúan használható, ipari minőségű vezérlőeszköz, amelyet megbízhatóság és tartósság jellemez. Ez a két pozícióval (90°-os elfordulással) rendelkező kapcsoló tökéletes választás ipari vezérlőpanelek, gépek és berendezések felhasználói interfészeihez, ahol a kapcsolási állapot vizuális visszajelzése is szükséges.

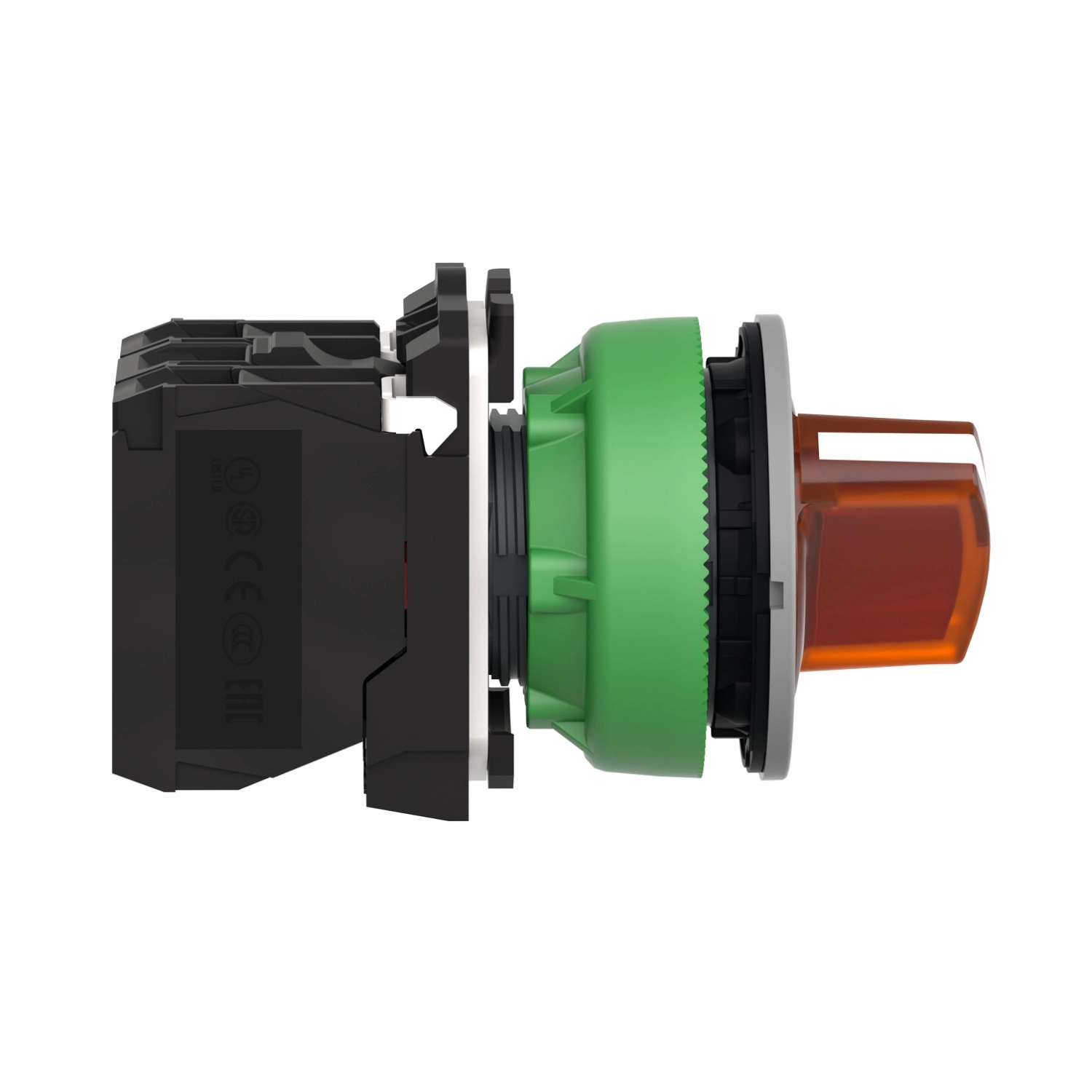

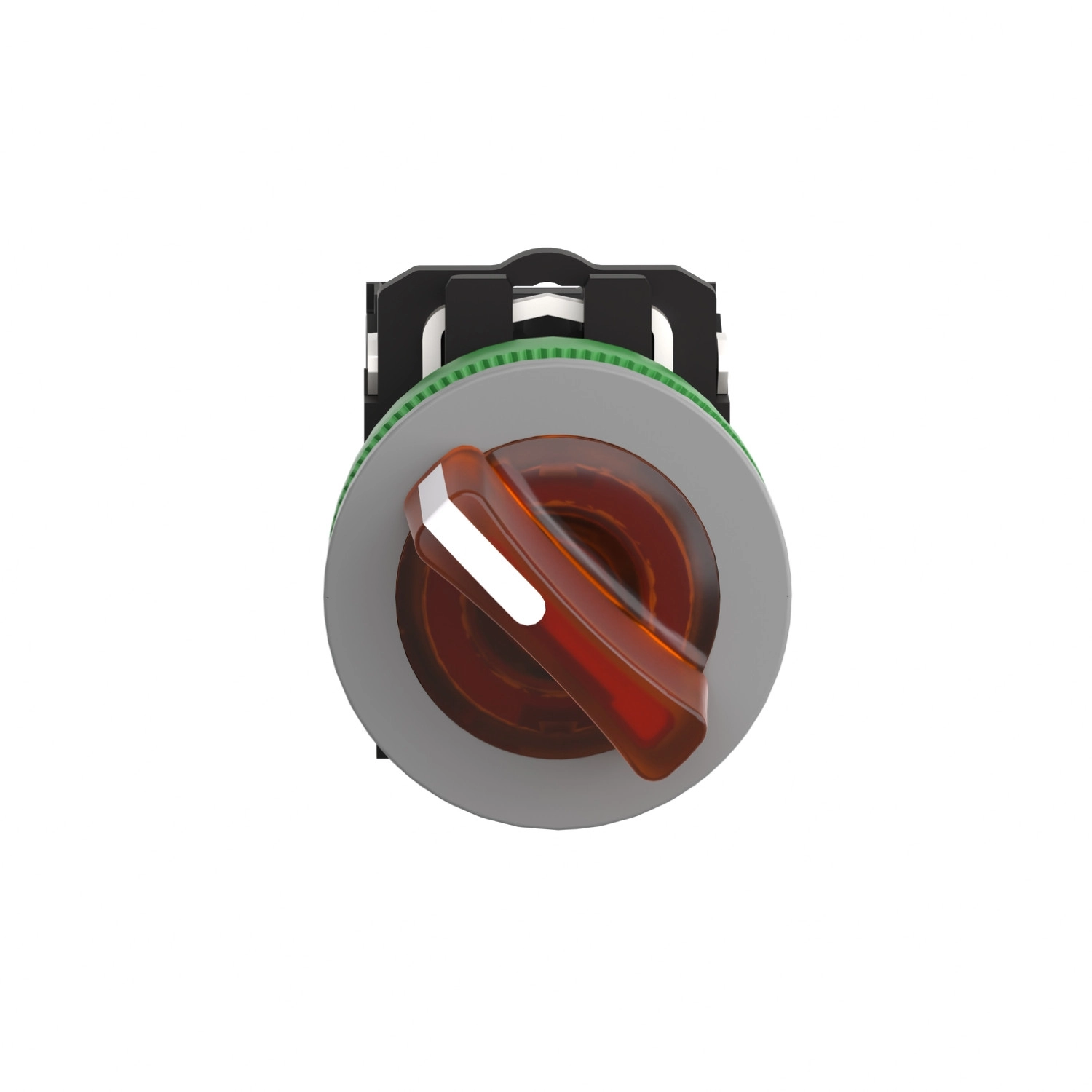

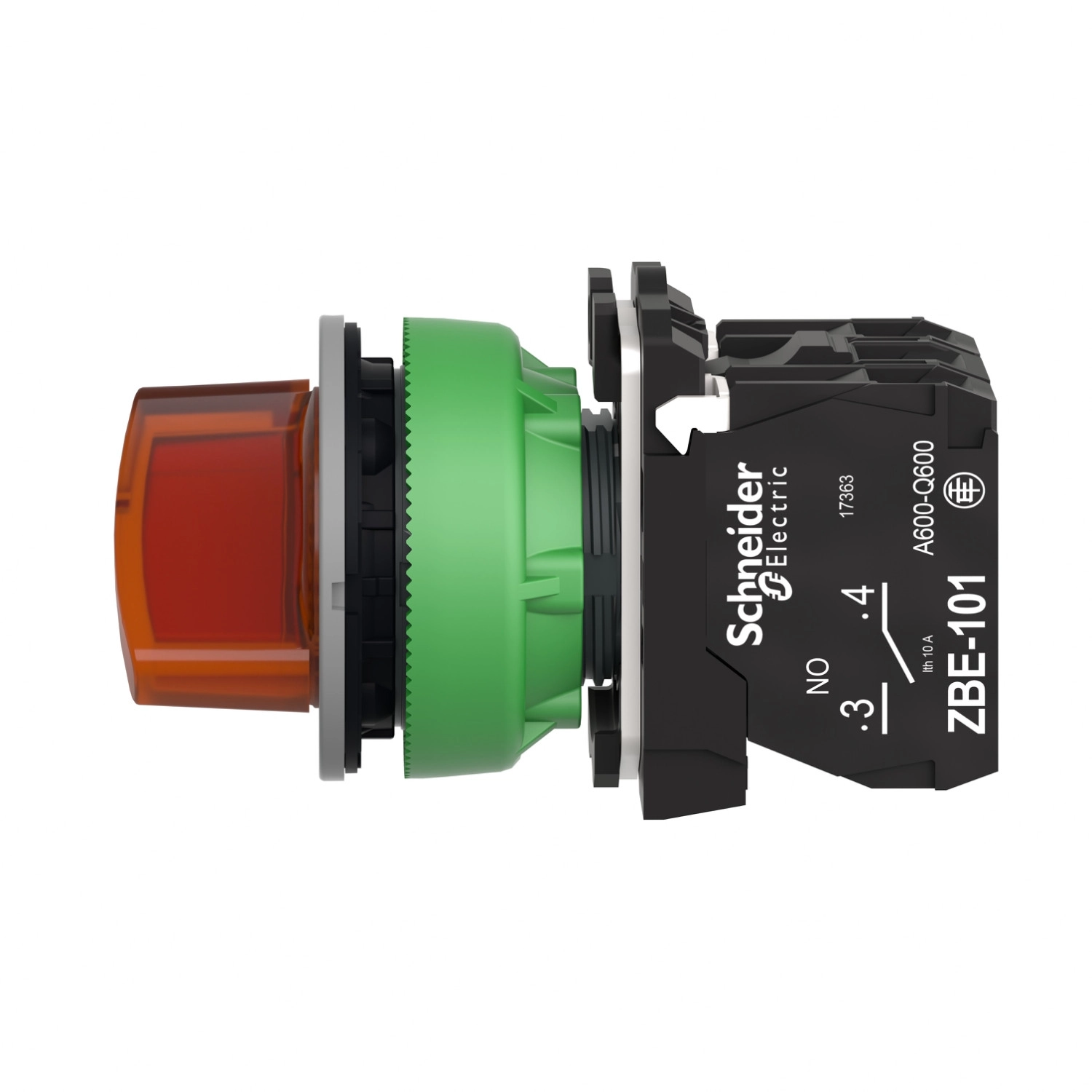

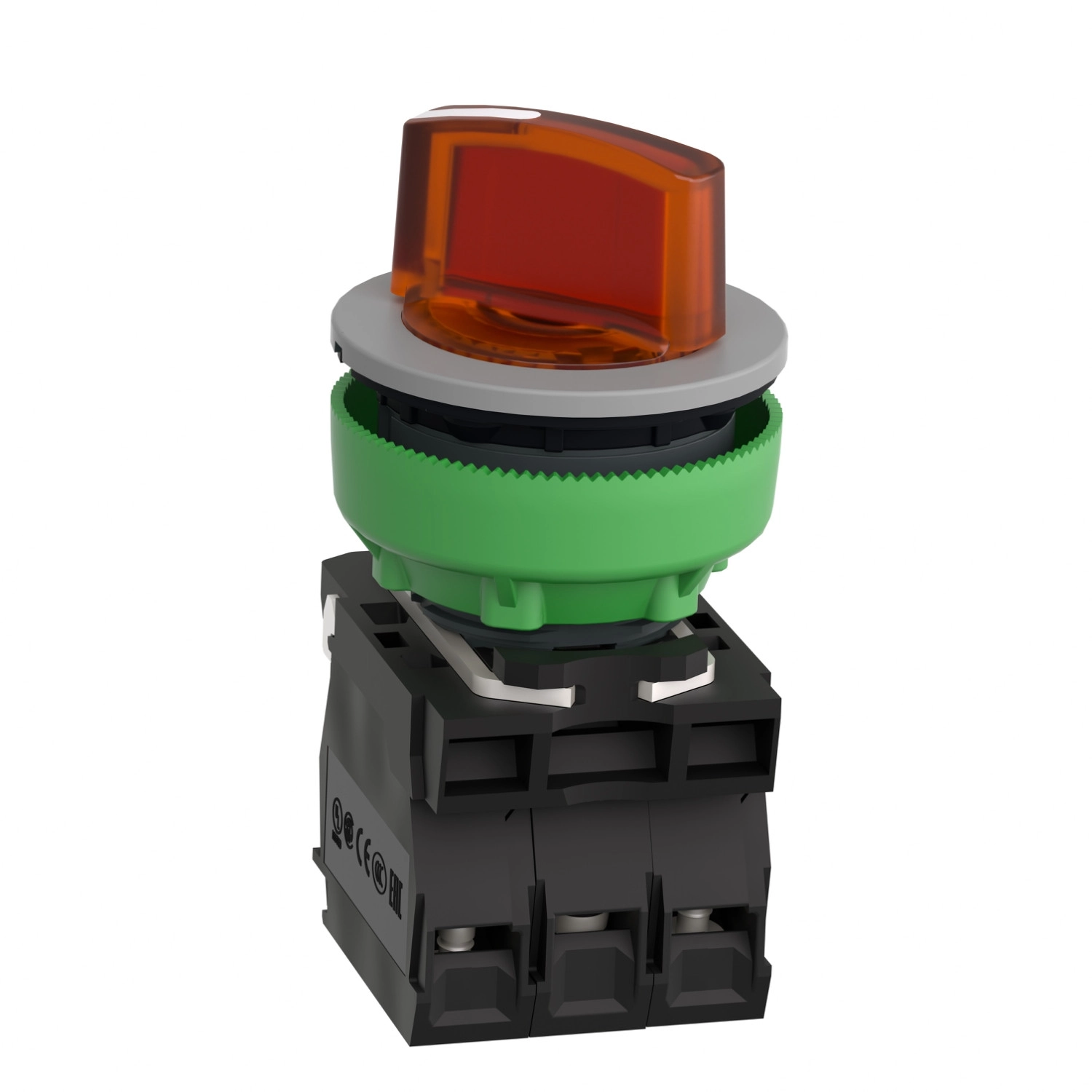

A termék dizájnja és konstrukciója a Harmony XB5 termékcsalád jellegzetességeit hordozza: szürke színű műanyag előlap, narancsszínű kezelőkar és beépített LED világítás. A kapcsoló stay-put (tartó) funkcióval rendelkezik, ami azt jelenti, hogy a kezelő által beállított pozícióban marad a kézi beavatkozás megszűnése után is. A kezelőkar jelölés nélküli, standard kialakítású, narancssárga színű, ami kiváló láthatóságot biztosít ipari környezetben. A kapcsoló kerek kialakítású jelzőfejjel rendelkezik, ami belesimul a panelba (built-in-flush kivitel), így a felhasználás során nem emelkedik ki jelentősen a felületből.

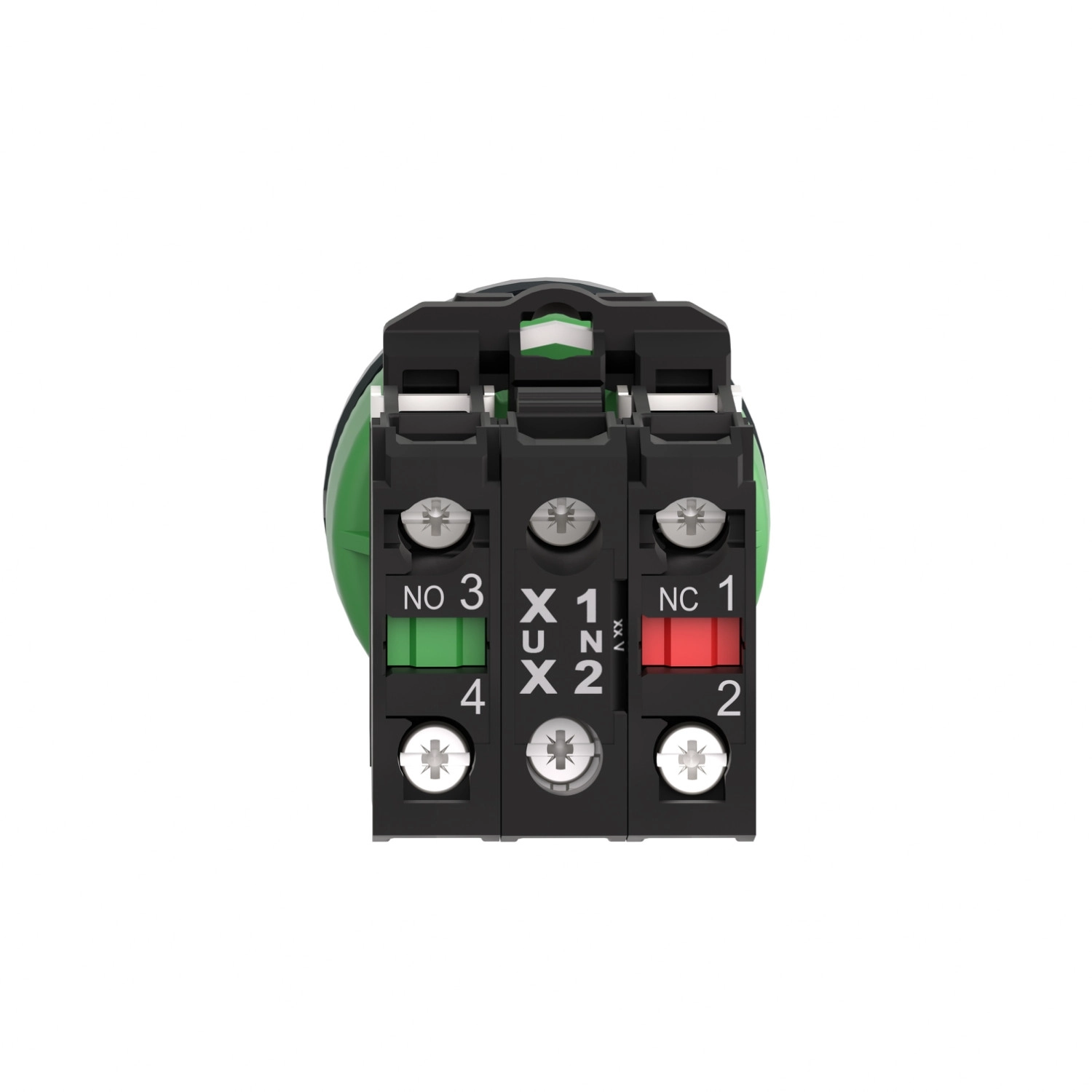

A kapcsolóelem 1 NO (záró) és 1 NC (nyitó) érintkezővel rendelkezik, amelyek slow-break (lassú bontás) üzemmódban működnek. Ez különösen fontos olyan alkalmazásoknál, ahol az érintkezők megbízható működése és a kapcsolási tranziensek minimalizálása kulcsfontosságú. Az NC érintkező pozitív nyitással rendelkezik, ami megfelel az IEC 60947-5-1 szabvány K. mellékletében foglalt biztonsági követelményeknek. A termék integrált LED-je 24 V AC/DC tápfeszültséget igényel 50/60 Hz frekvencián. A csatlakozások csavaros kapcsokkal történnek, és az IEC 60947-1 szabványnak megfelelően alkalmasak maximum 2 x 1,5 mm² kábelkeresztmetszettel rendelkező vezetékekhez kábelvég-hüvellyel, vagy minimum 1 x 0,22 mm² keresztmetszetű vezetékekhez kábelvég-hüvely nélkül.
A XB5FK125B5C0 mechanikai élettartama rendkívül magas: 1.000.000 kapcsolási ciklus. Elektromos élettartama szintén kimagasló: 1.000.000 ciklus különböző terhelési körülmények között (AC-15, DC-13 kapcsolási kategóriákban). A készülék 30,5 mm átmérőjű szerelőnyílásba illeszthető, javasolt szerelési átmérő 30,75 mm. A kapcsoló méretei: 42 mm magasság, 36,6 mm szélesség és 71 mm mélység. A termékre jellemző a magas védettségi szint: IP66 és IP67 az IEC 60529 szerint, valamint NEMA 13 és NEMA 4X. Ez lehetővé teszi a használatát olyan környezetben is, ahol por és nedvesség elleni védelem szükséges. A kapcsoló ellenáll a nagynyomású mosásnak is (7.000.000 Pa 55 °C-on, 0,1 m távolságból), ami különösen hasznos olyan iparágakban, ahol a berendezések rendszeres tisztítása követelmény.
Schneider Electric Harmony XB5 - XB5FK125B5C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító választókapcsoló
Rövid terméknév: XB5F
Előlap anyaga: Műanyag, szürke színű bevonattal
Fej típusa: Panelba süllyesztett kivitel
Szerelési átmérő: 30,5 mm
Jelzőegység fejének alakja: Kerek
Működtetési jellemzők
Működtető típusa: Stay put (tartó) kapcsolókar
Működtető kialakítása: Narancs standard kapcsolókar, jelölés nélkül
Működtető pozíciói: 2 pozíció 90°
Villamos jellemzők
Érintkező típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Slow-break (lassú bontás)
Csatlakozás: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Izzó típusa: Integrált LED
Névleges tápfeszültség: 24 V AC/DC, 50/60 Hz
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális szabad levegőn mért termikus áram (Ith): 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség (Ui): 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság (Uimp): 6 kV az IEC 60947-1 szerint
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 71 mm
Kapocsjelölés ISO n°1: (21-22)NC, (13-14)NO
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis Pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis 4 mm átmérőjű lapos csavarhúzóval
Hornyos, kompatibilis 5,5 mm átmérőjű lapos csavarhúzóval
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Mechanikai élettartam: 1.000.000 ciklus
Környezeti jellemzők
Nagynyomású mosóval szembeni ellenállás: 7.000.000 Pa 55 °C-on, távolság: 0,1 m
Pozitív nyitás: NC érintkezővel az IEC 60947-5-1 K melléklet szerint
Védettségi szint: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Ütésállóság: IK03 az IEC 50102 szerint
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Megbízhatósági adatok
Elektromos megbízhatóság: λ < 10exp(-6) 5 V és 1 mA esetén tiszta környezetben az IEC 60947-5-4 szerint
λ < 10exp(-8) 17 V és 5 mA esetén tiszta környezetben az IEC 60947-5-4 szerint
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
