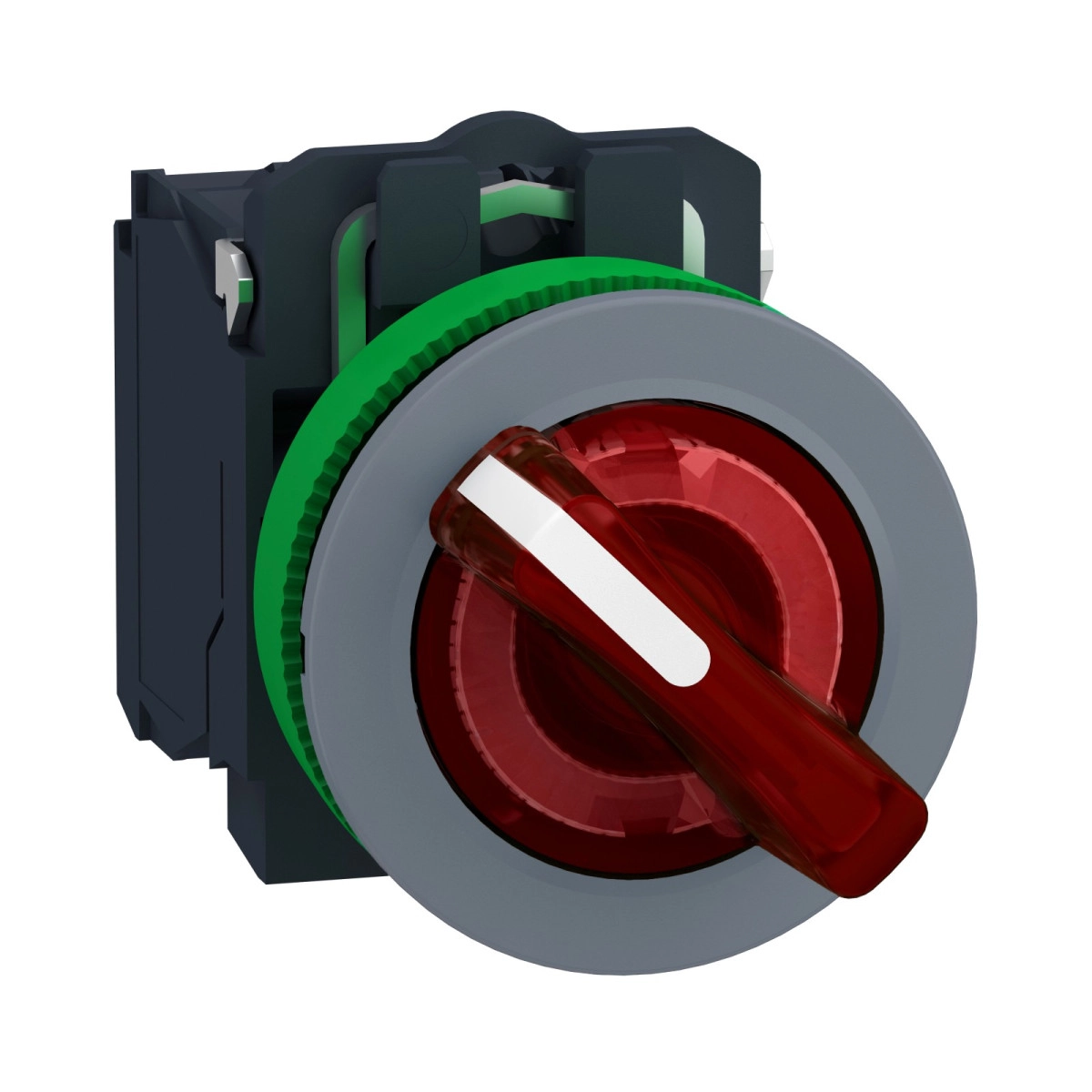

Schneider Electric Harmony XB5 - XB5FK124M5C0 - panelbe süllyesztett komplett műanyag világító kapcsoló, Ø30, 2 állású, 230 VAC, 1NO+1NC, piros, szürke körgyűrű

Szélesség méret: 43 mm

Hosszúság méret: 52 mm

Magasság méret: 86 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Harmony XB5 - XB5FK124M5C0 - panelbe süllyesztett komplett műanyag világító kapcsoló, Ø30, 2 állású, 230 VAC, 1NO+1NC, piros, szürke körgyűrű

Name: Schneider Electric Harmony XB5 - XB5FK124M5C0 - panelbe süllyesztett komplett műanyag világító kapcsoló, Ø30, 2 állású, 230 VAC, 1NO+1NC, piros, szürke körgyűrű
Brand: Schneider Electric
SKU: 3606489760816
Price: 9967 HUF
Availability: InStock

9 967 Ft

Egyedi rendelésre

Egyedi rendelésre 7-14 munkanap alatt szállítható.

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Schneider Electric Harmony XB5

Vezérlő kapcsoló, joystick

A Schneider Electric Harmony XB5 termékcsaládba tartozó XB5FK124M5C0 világító választókapcsoló kiváló minőségű vezérlőelem, amely ipari és kereskedelmi alkalmazásokban egyaránt megállja a helyét. Ez a 230V AC tápfeszültségű, integrált LED-del ellátott kapcsoló tökéletes választás, ha láthatóságot és megbízható működést keresel.

A termék egyedi kialakítása ötvözi a funkcionalitást és az esztétikát. A szürke műanyag előlap és a piros standard fogantyú könnyen felismerhető, még távolról is. A választókapcsoló két pozícióval rendelkezik, melyek között 90°-os elfordulással válthatunk. A 1NO + 1NC érintkezők megbízható működést biztosítanak, míg a lassú bontású kontaktus mechanizmus (slow-break) hosszabb élettartamot garantál. Az integrált univerzális LED-nek köszönhetően a kapcsoló állapota azonnal látható, ami növeli a kezelés biztonságát és kényelmét.

A Harmony XB5FK124M5C0 választókapcsoló beépítése rendkívül egyszerű, köszönhetően a 30.5 mm átmérőjű szerelési méretnek. A csatlakoztatás csavaros szorítókapcsokkal történik, amelyek akár 2x1.5 mm² keresztmetszetű vezetékek fogadására is alkalmasak. A kapcsoló IP66 és IP67 védettségi szinttel rendelkezik, így por és nedvesség ellen egyaránt védett, míg az IK03 besorolás megfelelő mechanikai védelmet biztosít. Az eszköz rendkívüli tartóssággal büszkélkedhet: a mechanikai élettartama 1.000.000 kapcsolási ciklus, az elektromos élettartama pedig ugyancsak 1.000.000 ciklus különböző terhelési feltételek mellett.

A Schneider Electric XB5FK124M5C0 választókapcsoló kiemelkedő teljesítményt nyújt még szélsőséges körülmények között is. A -40...+70°C üzemi hőmérséklet-tartomány lehetővé teszi használatát mind beltéri, mind kültéri alkalmazásokban. A készülék ellenáll a vibrációnak (5 gn, f=2...500 Hz) és az ütéseknek (30/50 gn), így a legzordabb ipari környezetben is megbízhatóan működik. A kapcsoló megfelel a szigorú nemzetközi szabványoknak, köztük az IEC 60947-1, UL 508 és CSA C22.2 No 14 előírásainak, és rendelkezik UL és CSA tanúsítvánnyal.

Az XB5FK124M5C0 választókapcsoló sokoldalúan alkalmazható különböző vezérlési feladatokban. A panelbe süllyesztett kivitel (built-in-flush) és a kerek jelzőegység elegáns megjelenést biztosít bármilyen vezérlőpanelen. A magas elektromos megbízhatóság (Λ < 10exp(-6) 5 V és 1 mA esetén, illetve Λ < 10exp(-8) 17 V és 5 mA esetén tiszta környezetben) tovább növeli az eszköz alkalmazhatóságát kritikus folyamatirányítási rendszerekben. A kapcsoló felhasználható gépek indítás/leállítás vezérlésére, üzemmód-választásra, vagy akár biztonsági funkciók megvalósítására is, köszönhetően a pozitív nyitású érintkezőjének, amely megfelel az IEC 60947-5-1 K függelékének. Mindezek alapján az XB5FK124M5C0 világító választókapcsoló ideális választás, ha megbízható, hosszú élettartamú és jól látható kezelőszervre van szükséged ipari vezérlőrendszereidhez.

Schneider Electric Harmony XB5 - XB5FK124M5C0 - panelbe süllyesztett komplett műanyag világító kapcsoló, Ø30, 2 állású, 230 VAC, 1NO+1NC, piros, szürke körgyűrű műszaki adatok

Általános jellemzők

Termékcsalád: Harmony XB5

Termék vagy alkatrész típusa: Világító választókapcsoló

Eszköz rövid neve: XB5F

Kialakítás: Süllyesztett kivitel (built-in-flush)

Keret anyaga: Szürke színű műanyag

Jelzőegység alakja: Kerek

Működtető típusa: Rögzíthető (stay put)

Működtető profilja: Piros standard fogantyú, jelölés nélkül

Működtető pozíció információ: 2 pozíció 90°

Mechanikai jellemzők

Szerelési átmérő: 30,5 mm

Magasság: 42 mm

Szélesség: 36,6 mm

Mélység: 71 mm

Szorítási vastagság: 1-6 mm / 0,04-0,24 in

Mechanikai élettartam: 1.000.000 kapcsolási ciklus

Meghúzási nyomaték: 0,8-1,2 N·m az IEC 60947-1 szerint

Elektromos jellemzők

Érintkező típusa és összetétele: 1 NO + 1 NC

Érintkező működése: Lassú bontású (slow-break)

Csatlakozások - kapcsok: Csavaros szorítókapcsok, ≤ 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint

Csavaros szorítókapcsok, ≥ 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint

Izzó típusa: Integrált LED

Névleges tápfeszültség [Us]: 230-240 V AC, 50/60 Hz

Tápfeszültség határok: 195-264 V AC

Kapocskiosztás

Kapocskiosztás ISO n°1: (21-22)NC, (13-14)NO

Érintkezők adatai

Érintkező anyaga: Ezüst ötvözet (Ag/Ni)

Pozitív nyitás: NC érintkezővel az IEC 60947-5-1 K függeléke szerint

Rövid zárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint

Konvencionális szabad levegő termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint

Névleges szigetelési feszültség [Ui]: 600 V (szennyezettségi fok 3) az IEC 60947-1 szerint

Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint

Névleges üzemi áram [Ie]

3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint

6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint

0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint

0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint

0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint

1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint

Védelmi osztályok

IP védettségi fokozat: IP66 és IP67 az IEC 60529 szerint

NEMA védelmi fokozat: NEMA 13 és NEMA 4X

IK ütésállósági fokozat: IK03 az IEC 50102 szerint

Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint

Környezeti feltételek

Védőkezelés: TH

Tárolási környezeti hőmérséklet: -40...+70 °C

Üzemi környezeti hőmérséklet: -40...+70 °C

Rezgésállóság: 5 gn (f= 2-500 Hz) az IEC 60068-2-6 szerint

Ütésállóság: 30 gn (időtartam = 18 ms) féltengely alakú gyorsulásnál az IEC 60068-2-27 szerint

50 gn (időtartam = 11 ms) féltengely alakú gyorsulásnál az IEC 60068-2-27 szerint

Magas nyomású mosóval szembeni ellenállás: 7.000.000 Pa 55 °C-on, távolság: 0,1 m

Szabványok és tanúsítványok

Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1

Terméktanúsítványok: UL listed, CSA

Termék adatok

Szélesség méret

43 mm

Hosszúság méret

52 mm

Magasság méret

86 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606489760816

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Védettség

IP66

Záróérintkezők száma

Nyitóérintkezők száma

Gyártó/Márka

Schneider Electric

Tömeg

57 g/db

Cikkszám

3606489760816
