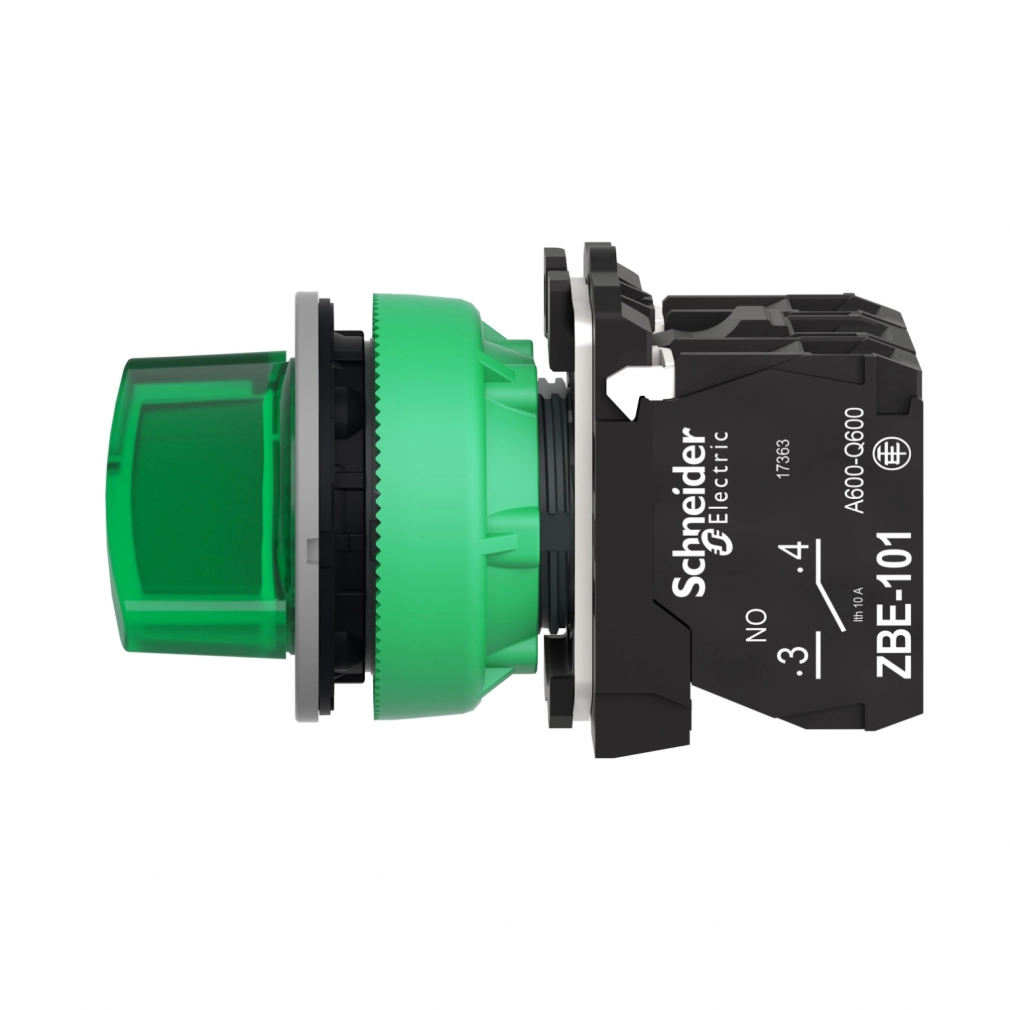

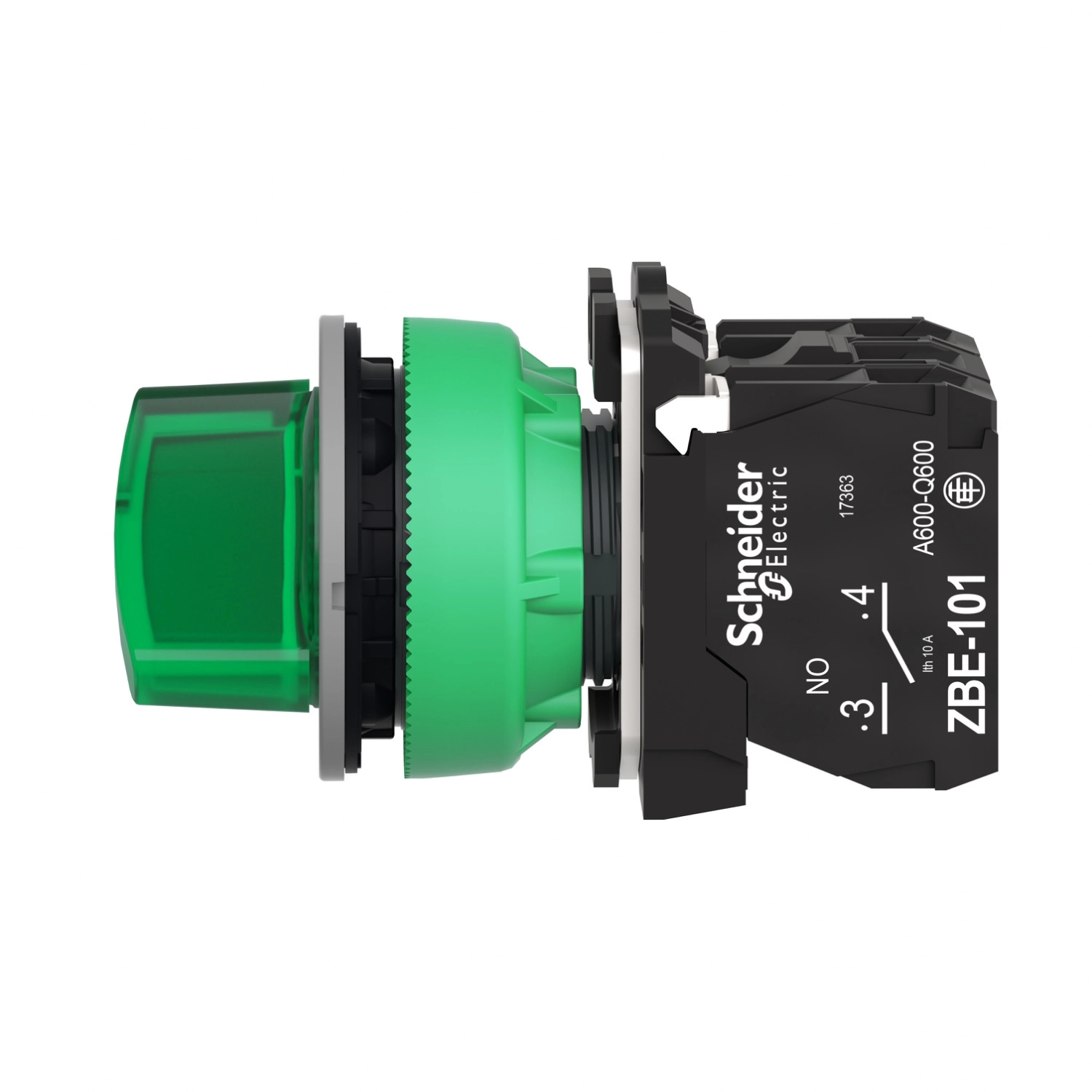

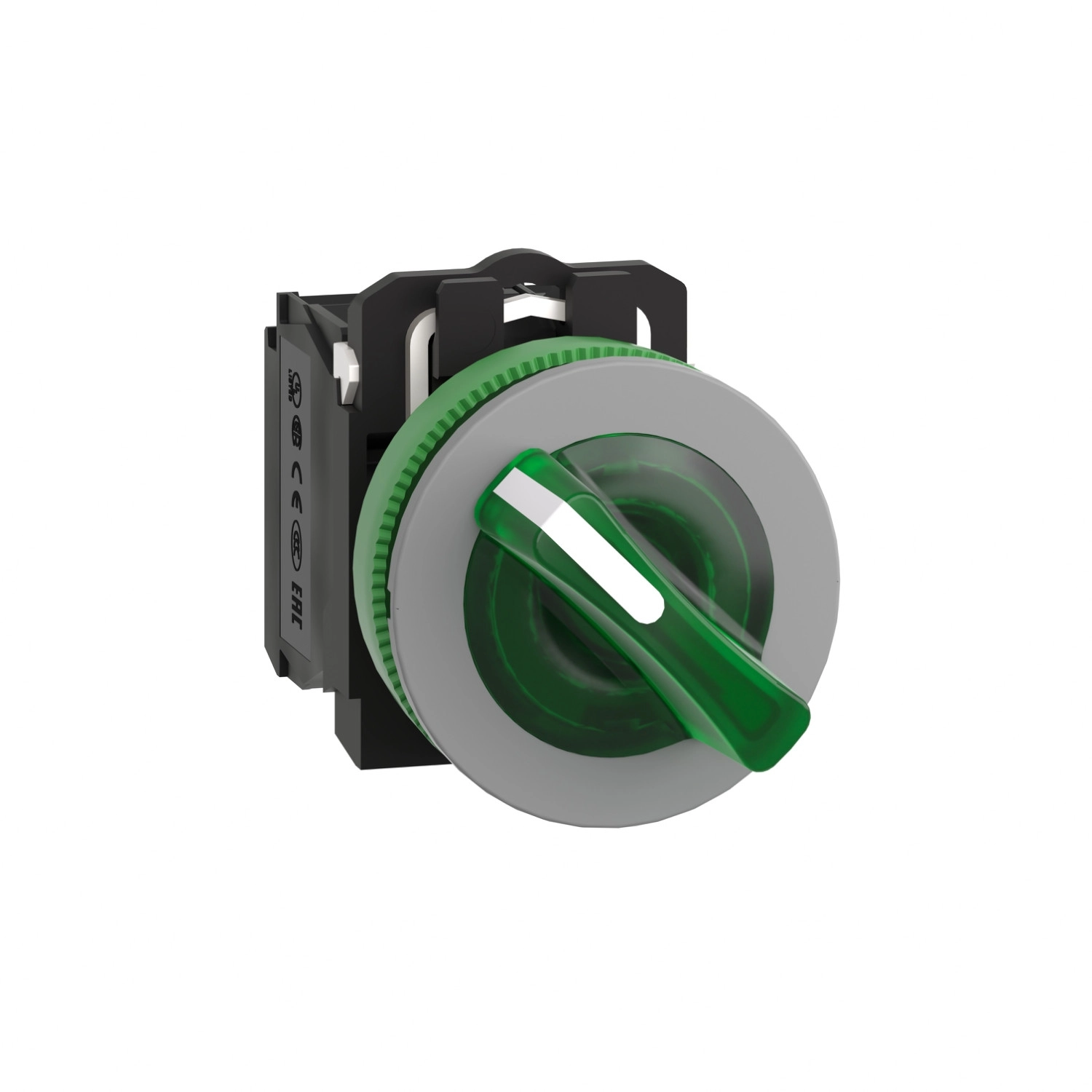

A Schneider Electric Harmony XB5FK123G5C0 egy kiváló minőségű, világítással rendelkező választókapcsoló, amely a Harmony XB5 termékcsalád tagja. Ez a panelbe süllyesztett, komplett műanyag kapcsoló megbízható működést és hosszú élettartamot biztosít ipari környezetben is. A termék szürke színű műanyag kerettel és zöld színű kezelőgombbal rendelkezik, amely egyértelmű vizuális visszajelzést ad a kezelők számára a kapcsoló állásáról.
A Harmony XB5FK123G5C0 választókapcsoló 2 pozícióba állítható, 90°-os elfordítással. A kapcsolóban 1 NO (záró) és 1 NC (nyitó) érintkező található, amelyek lassú bontású kivitelben készültek a megbízható működés érdekében. A beépített univerzális LED világítás 110-120V AC tápfeszültséget igényel 50/60 Hz frekvencián. A kapcsoló beépítéséhez 30,5 mm átmérőjű furatra van szükség, a panelba való beszereléshez pedig ajánlott a 30,75 mm-es furatátmérő (30,5 mm +0,5 mm tűréssel). A kapcsoló rögzítőpereme kerek formájú, így harmonikusan illeszkedik a kezelőpanelek kialakításához.
A Schneider XB5FK123G5C0 kapcsoló kimagasló műszaki paraméterekkel rendelkezik. Méretei: 42 mm magas, 36,6 mm széles és 71 mm mély. A csatlakoztatáshoz csavaros sorkapcsok állnak rendelkezésre, amelyek maximum 2 x 1,5 mm² keresztmetszetű, kábelsarús vezetékek, vagy minimum 1 x 0,22 mm² keresztmetszetű, kábelsaru nélküli vezetékek fogadására alkalmasak az IEC 60947-1 szabványnak megfelelően. A szorítócsavarok feje többféle csavarhúzóval is használható: kereszt (Philips 1-es vagy pozidriv 1-es méret), valamint lapos (4 mm vagy 5,5 mm) csavarhúzóval egyaránt. A meghúzási nyomaték 0,8-1,2 Nm között ajánlott az IEC 60947-1 szabvány szerint. Az érintkezők anyaga ezüstötvözet (Ag/Ni), amely kiváló villamos vezetőképességet biztosít.
A kapcsoló elektrikai jellemzői szintén kiemelkedőek. A hagyományos szabad levegőn történő hőáram (Ith) 10A az IEC 60947-5-1 szerint. A névleges szigetelési feszültség (Ui) 600V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint, míg a névleges lökőfeszültség tűrés (Uimp) 6 kV az IEC 60947-1 szerint. A működtető áram (Ie) AC-15 üzemmódban 3A 240V-nál, 6A 120V-nál, illetve 1,2A 600V-nál. DC-13 üzemmódban 0,1A 600V-nál, 0,27A 250V-nál, illetve 0,55A 125V-nál. Rövidzárlat elleni védelemként 10A-es gG típusú olvadóbiztosító alkalmazása javasolt az IEC 60947-5-1 szerint. A kapcsoló elektromos élettartama kiemelkedő: 1 millió kapcsolási ciklus különböző terhelési feltételek mellett, az IEC 60947-5-1 C függelékének megfelelően, 0,5-ös terhelési tényező esetén, 3600 kapcsolás/óra működtetési gyakoriság mellett. A mechanikai élettartam szintén 1 millió kapcsolási ciklus.
Schneider Electric Harmony XB5 - XB5FK123G5C0 - panelbe süllyesztett komplett műanyag világító kapcsoló, Ø30, 2 állású, 120 VAC, 1NO+1NC, zöld, szürke körgyűrű műszaki adatok
Alapadatok
Termékcsalád: Harmony XB5
Terméktípus: Világított választókapcsoló
Rövid megnevezés: XB5F
Előlap anyaga: Szürke színű műanyag
Fejkialakítás: Süllyesztett beépítésű
Szerelési átmérő: 30,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rögzíthető
Kezelőszerv: Zöld standard fogantyú, jelöletlen
Kapcsoló pozíciók: 2 állás, 90°
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkezők működése: Lassú bontású
Csatlakoztatás
Csatlakozástípus: Csavaros sorkapocs, ≤ 2 x 1,5 mm² kábelsaruval az IEC 60947-1 szerint
Csavaros sorkapocs, ≥ 1 x 0,22 mm² kábelsaru nélkül az IEC 60947-1 szerint
Csavarfej típusa: Kereszthornyos (kompatibilis Philips 1-es csavarhúzóval)
Kereszthornyos (kompatibilis pozidriv 1-es csavarhúzóval)
Lapos hornyos (kompatibilis 4 mm-es csavarhúzóval)
Lapos hornyos (kompatibilis 5,5 mm-es csavarhúzóval)
Sorkapcsok leírása ISO n°1: (21-22)NC
(13-14)NO
Elektromos jellemzők
Izzó típusa: Integrált LED
Névleges tápfeszültség: 110...120 V AC, 50/60 Hz
Tápfeszültség határértékek: 94...132 V AC
Érintkezőanyag: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A-es gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Hagyományos szabad levegőn történő hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség tűrés: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Mechanikai tulajdonságok
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 71 mm
Rögzítési nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Megengedett befogási vastagság: 1-6 mm / 0,04-0,24 inch
Mechanikai élettartam: 1000000 ciklus
Környezeti jellemzők
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettség: NEMA 13, NEMA 4X
IK ütésállóság: IK03 az IEC 50102 szerint
Üzemi környezeti hőmérséklet: -40…70 °C
Tárolási hőmérséklet: -40…70 °C
Áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
Védőkezelés: TH
Magas nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Szabványok és tanúsítványok
Szabványok: IEC 60947-1
UL 508
JIS C8201-5-1
IEC 60947-5-4
IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-1
Terméktanúsítványok: UL listázott
CSA
További jellemzők
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V és 1 mA esetén tiszta környezetben az IEC 60947-5-4 szerint
Λ < 10exp(-8) 17 V és 5 mA esetén tiszta környezetben az IEC 60947-5-4 szerint
Pozitív nyitás: NC érintkezővel az IEC 60947-5-1 K függelék szerint
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
