A Schneider Electric Harmony XB5 sorozatának XB5FG61C0 típusú kulcsos választókapcsolója egy professzionális minőségű ipari vezérlőeszköz, amely kiválóan alkalmazható biztonsági és hozzáférés-korlátozást igénylő alkalmazásokban. Ez a prémium kivitelű kapcsoló a Schneider Electric megbízható minőségét képviseli, amely a világszerte elismert Harmony termékcsalád tagjaként kiváló megoldást kínál ipari folyamatok vezérléséhez.

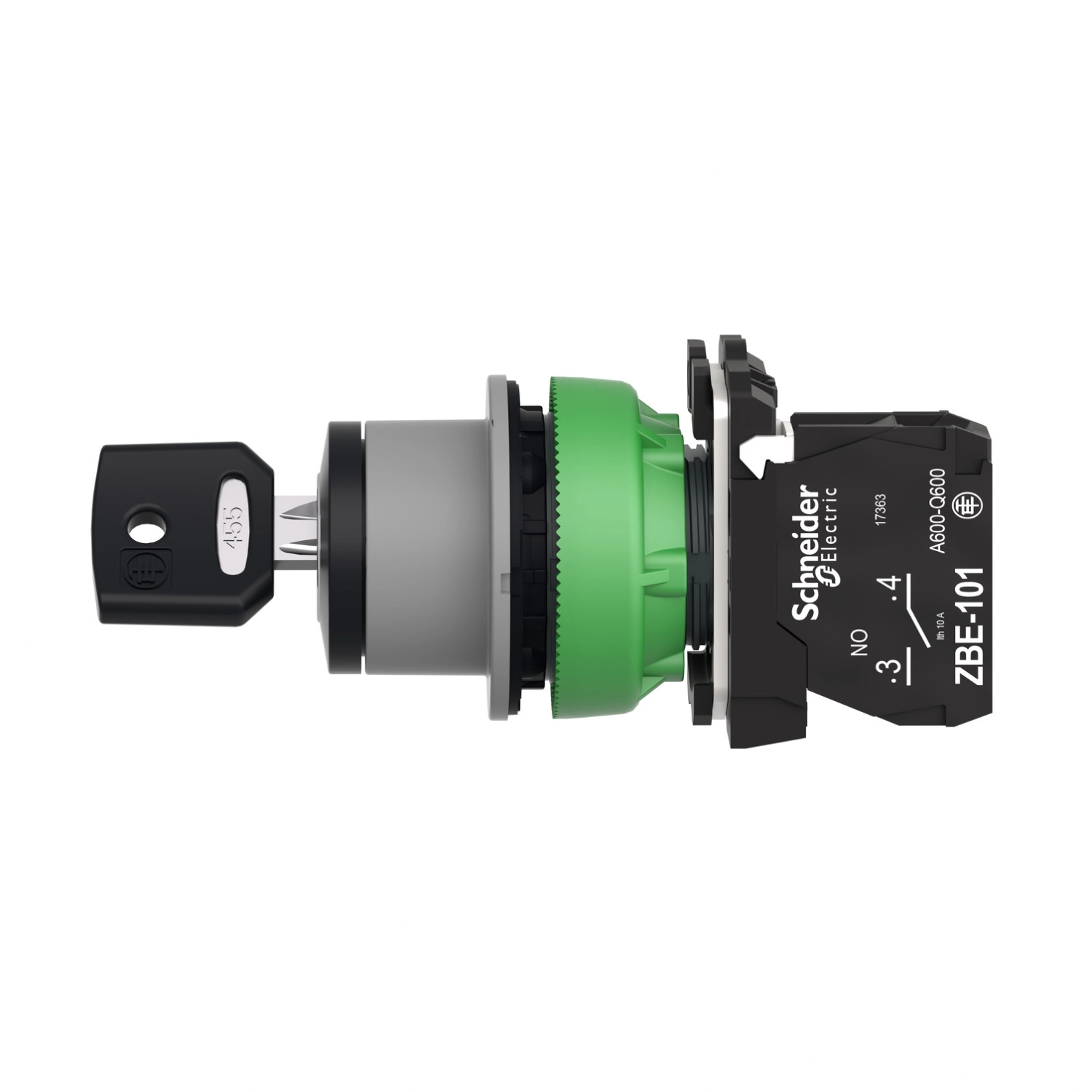

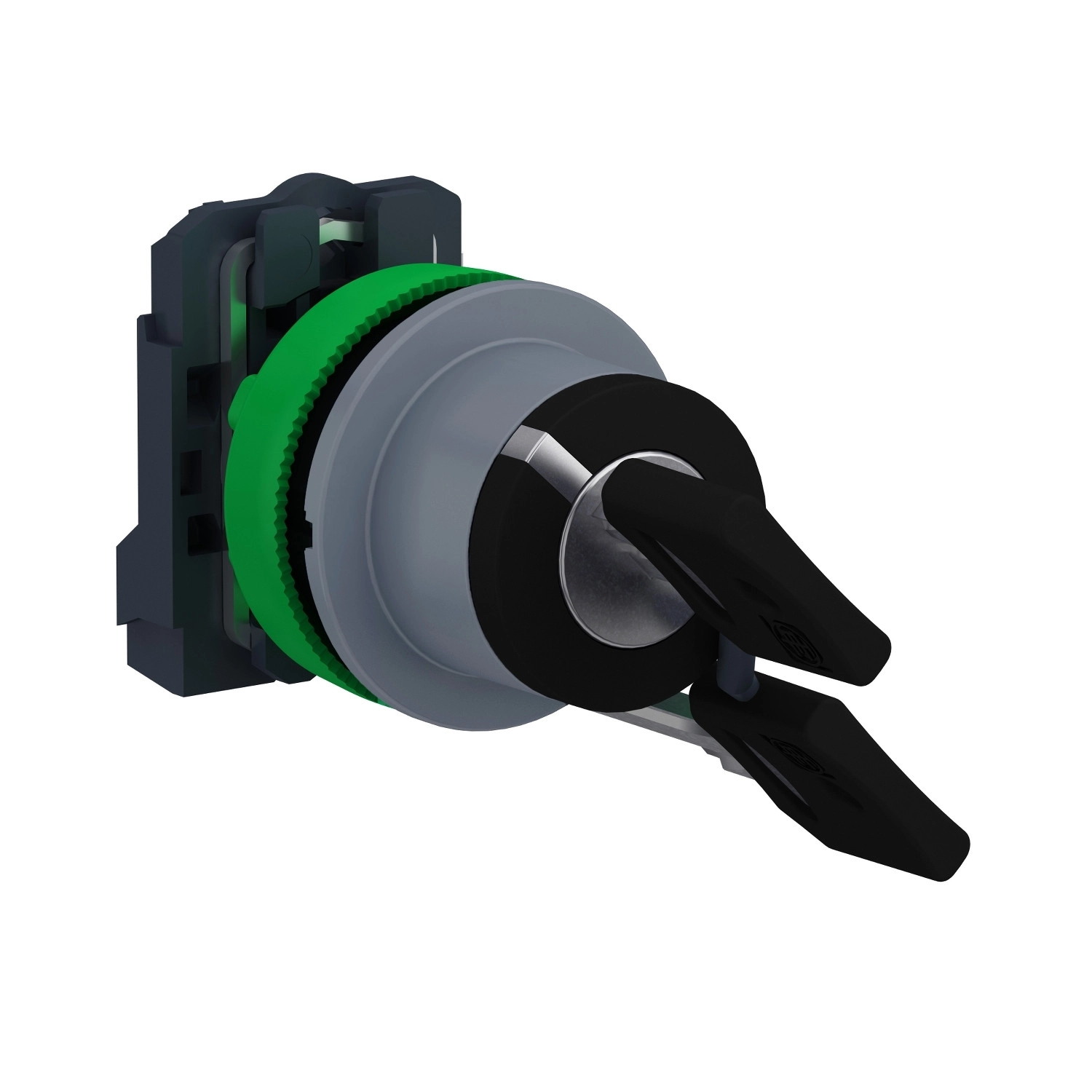

A XB5FG61C0 modell egy panelbe süllyesztett kivitelű, szürke előlapi gyűrűvel rendelkező választókapcsoló, amely 30 mm-es szerelési átmérővel rendelkezik. A kapcsoló két pozícióval és rugós visszatérő funkcióval van ellátva, ami azt jelenti, hogy elengedés után automatikusan visszatér alaphelyzetbe. A kapcsoló 455-ös kulccsal működtethető, és a kulcs kizárólag a bal oldali helyzetben húzható ki, ami további biztonsági szintet jelent az illetéktelen működtetés ellen. A fekete színű, jelöletlen kulcskapcsoló fejet a pozíciók között 90 fokban lehet elforgatni.
Elektromos jellemzőit tekintve a kapcsoló 1 NO (záró) érintkezővel rendelkezik, amely lassú megszakítású működést biztosít. Az érintkező anyaga ezüst ötvözet (Ag/Ni), amely kiváló elektromos vezetőképességet és hosszú élettartamot garantál. A kapcsoló névleges szigetelési feszültsége 600 V (3-as szennyezettségi fokozat), névleges lökőfeszültsége pedig 6 kV az IEC 60947-1 szabvány szerint. Különböző működtetési áramkörökben alkalmazható: AC-15 kategóriában 3 A 240 V-on, 6 A 120 V-on vagy 1,2 A 600 V-on; DC-13 kategóriában pedig 0,1 A 600 V-on, 0,27 A 250 V-on, illetve 0,55 A 125 V-on.
A XB5FG61C0 kivételes mechanikai tartóssága lenyűgöző – 1.000.000 kapcsolási ciklust garantál a gyártó, ami hosszú távú, megbízható működést biztosít. Az elektromos megbízhatóság is kiemelkedő: tiszta környezetben Λ < 10exp(-6) 5 V, 1 mA mellett, illetve Λ < 10exp(-8) 17 V, 5 mA mellett az IEC 60947-5-4 szabvány szerint.
A kapcsoló csavarszorítós csatlakozókkal van ellátva, amelyek lehetővé teszik a ≤ 2 x 1,5 mm² keresztmetszetű vezetékek bekötését érvéghüvellyel, vagy ≥ 1 x 0,22 mm² keresztmetszetű vezetékek bekötését érvéghüvely nélkül. A csavarok meghúzási nyomatéka 0,8–1,2 Nm között ideális, és többféle csavarhúzóval is kezelhetők: használható kereszthornyos (Philips 1-es méret vagy pozidriv 1-es méret), illetve lapos csavarhúzó (Ø 4 mm vagy Ø 5,5 mm).
Kiemelkedő védelmi szintje révén (IP66/IP67 az IEC 60529 szerint, NEMA 13 és NEMA 4X) kiválóan alkalmas olyan környezetekben történő alkalmazásra, ahol por és víz elleni védelem szükséges. Sőt, a kapcsoló ellenáll a nagy nyomású vízsugárnak is (7.000.000 Pa nyomásig 55 °C-on, 0,1 m távolságból). Az IK03 ütésállósági fokozat további védelmet nyújt a mechanikai behatásokkal szemben. Széles hőmérsékleti tartományban (-40...+70 °C) működőképes, így extrém körülmények között is megbízható teljesítményt nyújt.
Schneider Electric Harmony XB5 - XB5FG61C0 - panelbe süllyesztett komplett műanyag kapcsoló, Ø30, 455 kulcsos, 2 állású visszatérő, 1NO, szürke körgyűrű műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Választókapcsoló
Eszköz rövid neve: XB5F
Előlap anyaga: Szürke bevonatú műanyag
Fej típusa: Beépített süllyesztett
Szerelési átmérő: 30,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobb-bal rugós visszatérő
Működtető profil: Fekete kulcsos kapcsoló, jelöletlen
Működtető helyzet információ: 2 pozíció 90°
Kulcszár típusa: 455-ös kulcs
Érintkezők típusa és összetétele: 1 NO
Érintkező működés: Lassú megszakítás
Csatlakozások
Csatlakozások - kapcsok: Csavaros csatlakozók, <= 2 x 1,5 mm² kábelkötéssel IEC 60947-1 szerint
Csavaros csatlakozók, >= 1 x 0,22 mm² kábelvég nélkül IEC 60947-1 szerint
Csavarhúzó fej típus: Kereszthornyos Philips 1-es csavarhúzóval kompatibilis
Kereszthornyos pozidriv 1-es csavarhúzóval kompatibilis
Hornyolt, Ø 4 mm-es lapos csavarhúzóval kompatibilis
Hornyolt, Ø 5,5 mm-es lapos csavarhúzóval kompatibilis
Méretek
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 98,5 mm
Elektromos jellemzők
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító IEC 60947-5-1 szerint
Konvencionális szabad levegőben lévő termikus áram: 10 A IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) IEC 60947-1 szerint
Névleges lökőfeszültség: 6 kV IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V, AC-15, A600 IEC 60947-5-1 szerint
6 A 120 V, AC-15, A600 IEC 60947-5-1 szerint
0,1 A 600 V, DC-13, Q600 IEC 60947-5-1 szerint
0,27 A 250 V, DC-13, Q600 IEC 60947-5-1 szerint
0,55 A 125 V, DC-13, Q600 IEC 60947-5-1 szerint
1,2 A 600 V, AC-15, A600 IEC 60947-5-1 szerint
Tartósság és védelem
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm IEC 60947-1 szerint
IP védelmi fokozat: IP66 IEC 60529 szerint, IP67
NEMA védelmi fokozat: NEMA 13, NEMA 4X
IK védelmi fokozat: IK03 IEC 50102 szerint
Kulcs kivételi helyzete: Bal
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nélkül
Környezeti adatok
Védő kezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Áramütés elleni védelem osztály: II. osztály IEC 60536 szerint
Tanúsítványok
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: UL listázott, CSA
Ellenállóképesség
Vibrációállóság: 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsuláshoz IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsuláshoz IEC 60068-2-27 szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
