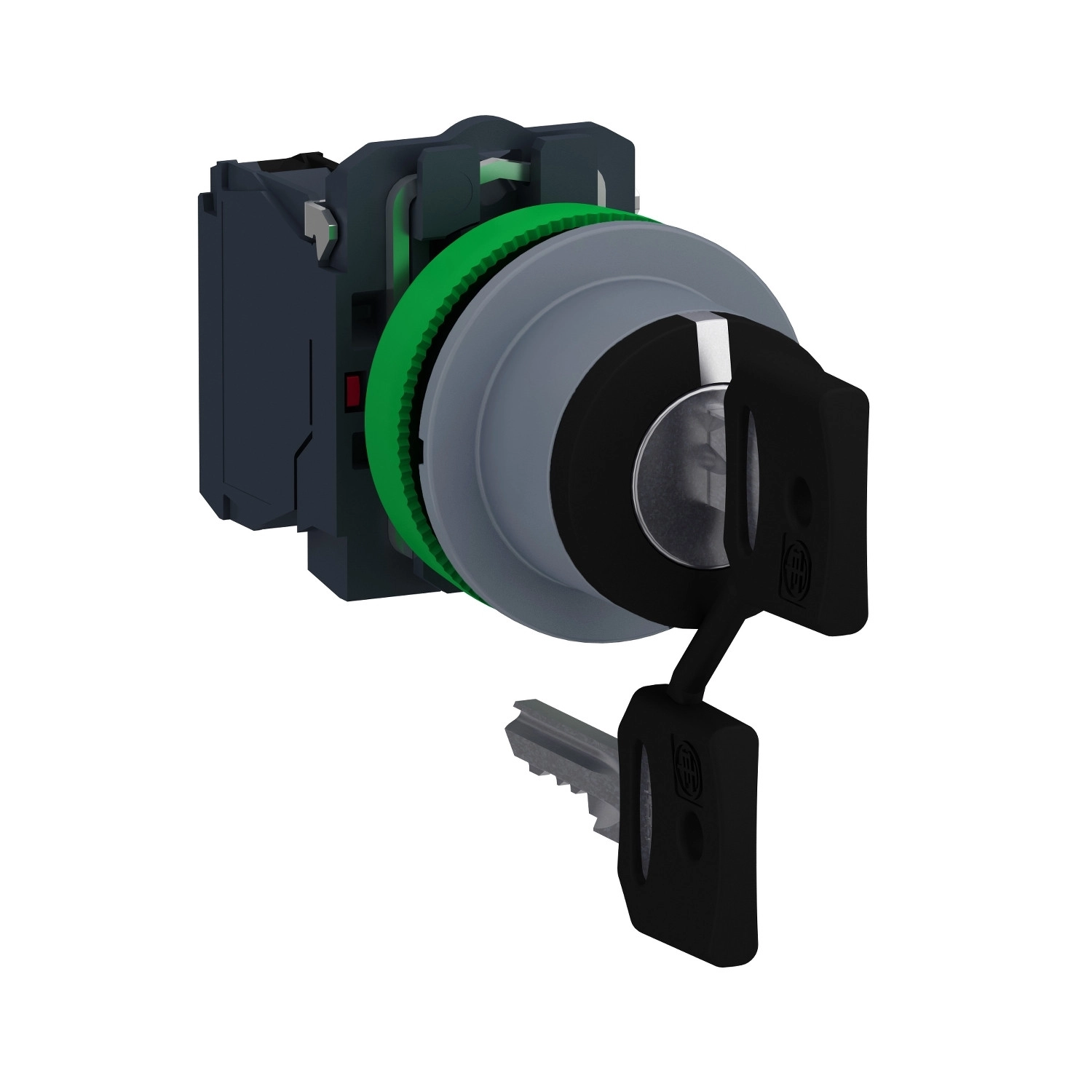

A Schneider Electric Harmony XB5 termékcsalád XB5FG03C0 típusú választókapcsolója egy kiváló minőségű, ipari alkalmazásokhoz tervezett kapcsoló, amely kimagasló megbízhatóságot és tartósságot biztosít. Ez a panelbe süllyesztett, kulcsos kivitelű kapcsoló ideális olyan környezetekben, ahol a jogosulatlan hozzáférés korlátozása elengedhetetlen, például gyártósorokon, ipari vezérlőpaneleken vagy biztonsági berendezéseken.
Az XB5FG03C0 kulcsos kapcsoló különleges jellemzője a 455-ös kulcstípus és a 3 pozíciós kialakítás, amely ±45°-os elfordulási tartományt biztosít. A kapcsoló alaphelyzetben tartó (stay put) működésű, ami azt jelenti, hogy a kulcs elfordítása után a választott pozícióban marad. A kulcs a kapcsoló bármely állásában kivehető, így maximális rugalmasságot biztosít a felhasználásban. A szürke színű, műanyag kialakítású előlap tökéletesen illeszkedik a modern ipari környezetbe, míg a fekete, jelöletlen kulcs elegáns megjelenést kölcsönöz a terméknek.
A választókapcsoló villamos szempontból 2 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amelyek slow-break (lassú bontású) működésűek. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), ami kiváló elektromos vezetőképességet biztosít. A kapcsoló csavaros csatlakozókkal van ellátva, amelyek max. 2 x 1,5 mm² kábelmérethez használhatók kábelvéggel, illetve min. 1 x 0,22 mm² kábelmérethez kábelvég nélkül. A csatlakozók többféle csavarhúzófejjel kezelhetők: kereszthornyos Philips No 1, Pozidriv No 1, valamint 4 mm és 5,5 mm átmérőjű lapos csavarhúzóval is.
A termék villamos jellemzői kiemelkedőek: 10A hagyományos szabad levegős hőáram, 600V névleges szigetelési feszültség (3-as szennyezettségi fok mellett), valamint 6kV névleges lökőfeszültség-állóság. A névleges üzemi áram AC-15 üzemmódban 3A 240V-on, illetve 6A 120V-on, míg DC-13 üzemmódban 0,1A 600V-on vagy 0,55A 125V-on. A kapcsoló mechanikai élettartama 1.000.000 kapcsolási ciklus, elektromos élettartama pedig szintén 1.000.000 ciklus különböző terhelési feltételek mellett.
A választókapcsoló beépítési átmérője 30,5 mm, ami az iparágban szabványos méretnek számít. A termék teljes magassága 42 mm, szélessége 36,6 mm, mélysége pedig 98,5 mm. Beépítésnél a rögzítőfuratok közötti ajánlott távolság mind vízszintesen, mind függőlegesen 40 mm. A készülék 1-6 mm vastagságú panelbe szerelhető.
A Schneider Electric XB5FG03C0 kapcsoló rendkívüli ellenállóképességgel rendelkezik: IP66/IP67 védettségű, valamint NEMA 13 és NEMA 4X besorolású, így por- és vízálló. Kiemelkedő a nagynyomású mosóval szembeni ellenállóképessége is (7.000.000 Pa 55°C-on, 0,1 m távolságról). A termék IK03 ütésállósági fokozattal rendelkezik, és ellenáll 5g rezgésnek 2-500 Hz frekvenciatartományban, valamint 30g/18ms, illetve 50g/11ms félszinuszos gyorsulású ütésnek is. Üzemi és tárolási hőmérséklet-tartománya egyaránt -40°C és +70°C között van, ami szélsőséges környezeti feltételek mellett is megbízható működést biztosít.
Schneider Electric Harmony XB5 - XB5FG03C0 műszaki adatok
Alapadatok
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló
Rövid név: XB5F
Előlap anyaga: Műanyag, szürke bevonattal
Fej típusa: Beépített-süllyesztett
Szerelési átmérő: 30,5 mm
Minimum rendelési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működési jellemzők
Működtető típusa: Stay put (tartó funkció)
Működtető profilja: Fekete kulcsos kapcsoló, jelöletlen
Működtető pozíció információ: 3 pozíció +/- 45°
Kulcstípus: 455-ös kulcs
Kulcs kivételi pozíciója: Bármely állásban
Érintkezők típusa és összetétele: 2 NO
Érintkező működése: Lassú-bontás
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Érintkezők felhasználása: Standard érintkezők
Pozitív nyitás: Nélküli
Elektromos jellemzők
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító (IEC 60947-5-1 szerint)
Konvencionális szabad levegős termikus áram: 10 A (IEC 60947-5-1 szerint)
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV IEC 60947-1 szerint
Névleges üzemi áram:
- 3 A 240 V, AC-15, A600 IEC 60947-5-1 szerint
- 6 A 120 V, AC-15, A600 IEC 60947-5-1 szerint
- 0,1 A 600 V, DC-13, Q600 IEC 60947-5-1 szerint
- 0,27 A 250 V, DC-13, Q600 IEC 60947-5-1 szerint
- 0,55 A 125 V, DC-13, Q600 IEC 60947-5-1 szerint
- 1,2 A 600 V, AC-15, A600 IEC 60947-5-1 szerint
Csatlakozások
Csatlakozási mód: Csavaros csatlakozó kapcsok, ≤ 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros csatlakozó kapcsok, ≥ 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kapcsok leírása ISO n°1: (13-14)NO és (23-24)NO
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Csavarfej formája: Kereszthornyos, Philips No 1 csavarhúzóval kompatibilis
Kereszthornyos, pozidriv No 1 csavarhúzóval kompatibilis
Hornyos, Ø 4 mm lapos csavarhúzóval kompatibilis
Hornyos, Ø 5,5 mm lapos csavarhúzóval kompatibilis
Tartósság
Mechanikai élettartam: 1.000.000 ciklus
Elektromos élettartam: 1.000.000 ciklus, különböző terhelési feltételek mellett az IEC 60947-5-1 C függelék szerint
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V, 1 mA tiszta környezetben az IEC 60947-5-4 szerint
Λ < 10exp(-8) 17 V, 5 mA tiszta környezetben az IEC 60947-5-4 szerint
Méretek
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 98,5 mm
Környezeti feltételek
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...+70 °C
Környezeti hőmérséklet üzemeltetéskor: -40...+70 °C
Elektromos áramütés elleni védelmi osztály: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Nagynyomású mosóval szembeni ellenálló képesség: 7.000.000 Pa 55 °C-on, távolság: 0,1 m
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listázott, CSA
