A Schneider Electric Harmony XB5FD53 egy kiváló minőségű, ipari alkalmazásokhoz tervezett választókapcsoló, amely tökéletes választás vezérlőpanelekbe és irányítópultokba történő beépítéshez. Ez a 30 mm átmérőjű, süllyesztett kivitelű kapcsoló a Harmony XB5 termékcsalád tagjaként egyesíti a megbízhatóságot, a tartósságot és a praktikus használatot, mindezt egy kompakt kialakítással.

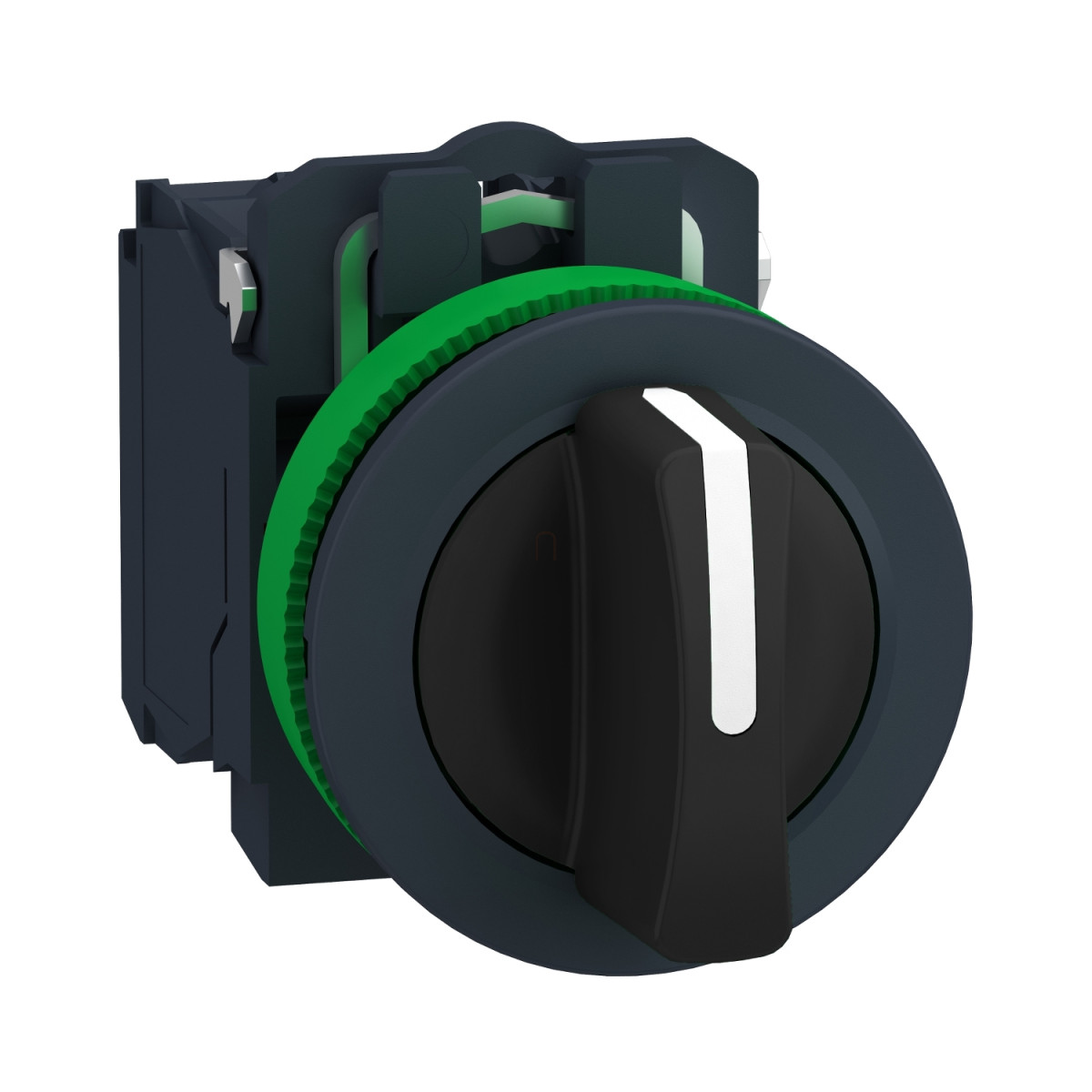

A XB5FD53 választókapcsoló fekete, jelöletlen standard fogantyúval rendelkezik, amely ergonomikus kezelést biztosít. A 3 pozíciós működés (+/- 45°) középre rugó visszatéréssel különösen hasznos olyan alkalmazásokban, ahol a kapcsolónak automatikusan alaphelyzetbe kell visszatérnie a kezelő általi elengedés után. Ez a funkció ideálissá teszi ideiglenes vagy pillanatkapcsolást igénylő vezérlési feladatokhoz, például motorok jobbra-balra forgatásához, vagy kétirányú mozgások vezérléséhez. A kapcsoló két normál nyitott (NO) érintkezővel van ellátva, amelyek lassú bontásúak, így megfelelő üzemi biztonságot nyújtanak.
A termék sötétszürke műanyag kerettel és fekete működtetővel rendelkezik, amely nemcsak esztétikus megjelenést, hanem kiváló mechanikai ellenállóképességet is biztosít. Az IP védettségi besorolása kiemelkedően magas: IP66, IP67, IP69 és IP69K, ami kivételes védelmet nyújt por és víz ellen, valamint ellenáll a magas nyomású mosás akár 7000000 Pa-ig (55°C-on, 0,1 m távolságból). Ez különösen előnyös olyan környezetekben, ahol a berendezéseket rendszeresen tisztítják vagy mosással fertőtlenítik, például élelmiszeripari vagy gyógyszeripari alkalmazásokban. A kapcsoló megfelel a NEMA 13 és NEMA 4X előírásoknak is, továbbá IK03 fokozatú ütésállósággal rendelkezik.
A Schneider Electric XB5FD53 választókapcsoló elektromos jellemzői is kiemelkedőek. A 600V szigetelési feszültség (3-as szennyezettségi fokozat mellett) és a 6kV névleges lökőfeszültség-állóság magas üzembiztonságot garantál. A termék AC-15 kategóriában 3A/240V, 6A/120V, illetve 1,2A/600V névleges üzemi árammal rendelkezik, míg DC-13 kategóriában 0,1A/600V, 0,27A/250V és 0,55A/125V értékekkel bír. Az elektromos élettartama figyelemre méltó: AC-15 és DC-13 kategóriákban egyaránt 1 millió kapcsolási ciklus. A mechanikai élettartam szintén 1 millió ciklus, ami hosszú távú, megbízható működést biztosít ipari környezetben is.
A kapcsoló csatlakoztatása csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékek befogadására képesek kábelvéggel, illetve minimum 1 x 0,22 mm² vezeték csatlakoztatható kábelvég nélkül. A csavarok többféle csavarhúzóval is kezelhetők: kompatibilis kereszthornyú (Philips No 1, Pozidriv No 1) és lapos (4 mm, 5,5 mm átmérőjű) csavarhúzókkal egyaránt. A meghúzási nyomaték 0,8-1,2 Nm az IEC 60947-1 szabványnak megfelelően.
A XB5FD53 széles üzemi hőmérséklet-tartományban (-40°C és +70°C között) használható, ami alkalmassá teszi szélsőséges környezeti feltételek melletti alkalmazásra is. Ellenáll a vibrációnak (5 gn, 2-500 Hz frekvenciatartományban) és a mechanikai ütéseknek (30 gn 18 ms időtartamig, illetve 50 gn 11 ms időtartamig félszinusz hullámú gyorsulás esetén). A termék nemzetközi szabványoknak megfelelő tanúsítványokkal rendelkezik, beleértve az UL listázást és CSA megfelelőséget, ami garantálja a globális piacokon való alkalmazhatóságát.
Schneider Electric Harmony XB5 - XB5FD53 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló
Eszköz rövid neve: XB5F
Keret anyaga: Sötétszürke műanyag
Fej típusa: Beépített-süllyesztett
Szerelési átmérő: 30,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Középre rugó visszatérés
Működtető profil: Fekete standard fogantyú, jelöletlen
Működtető pozíció információ: 3 pozíció +/- 45°
Elektromos jellemzők
Érintkezők típusa és összetétele: 2 NO
Érintkező működés: Lassú bontás
Csatlakozások - kivezetések: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 73 mm
Kivezetések leírása ISO n°1: (13-14)NO, (23-24)NO
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszt, kompatibilis Philips no 1 csavarhúzóval
Kereszt, kompatibilis pozidriv No 1 csavarhúzóval
Hornyos, kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyos, kompatibilis lapos Ø 5,5 mm csavarhúzóval
Környezeti jellemzők
Védelem: TH
Tárolási környezeti levegő hőmérséklete: -40...70 °C
Működési környezeti levegő hőmérséklete: -40...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Ellenállás nagy nyomású mosóval szemben: 7000000 Pa 55 °C-nál, távolság: 0,1 m
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1
UL 508
JIS C8201-5-1
IEC 60947-5-4
IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-1
ISO 21702
ISO 22196:2011
Terméktanúsítványok: UL listed
CSA
