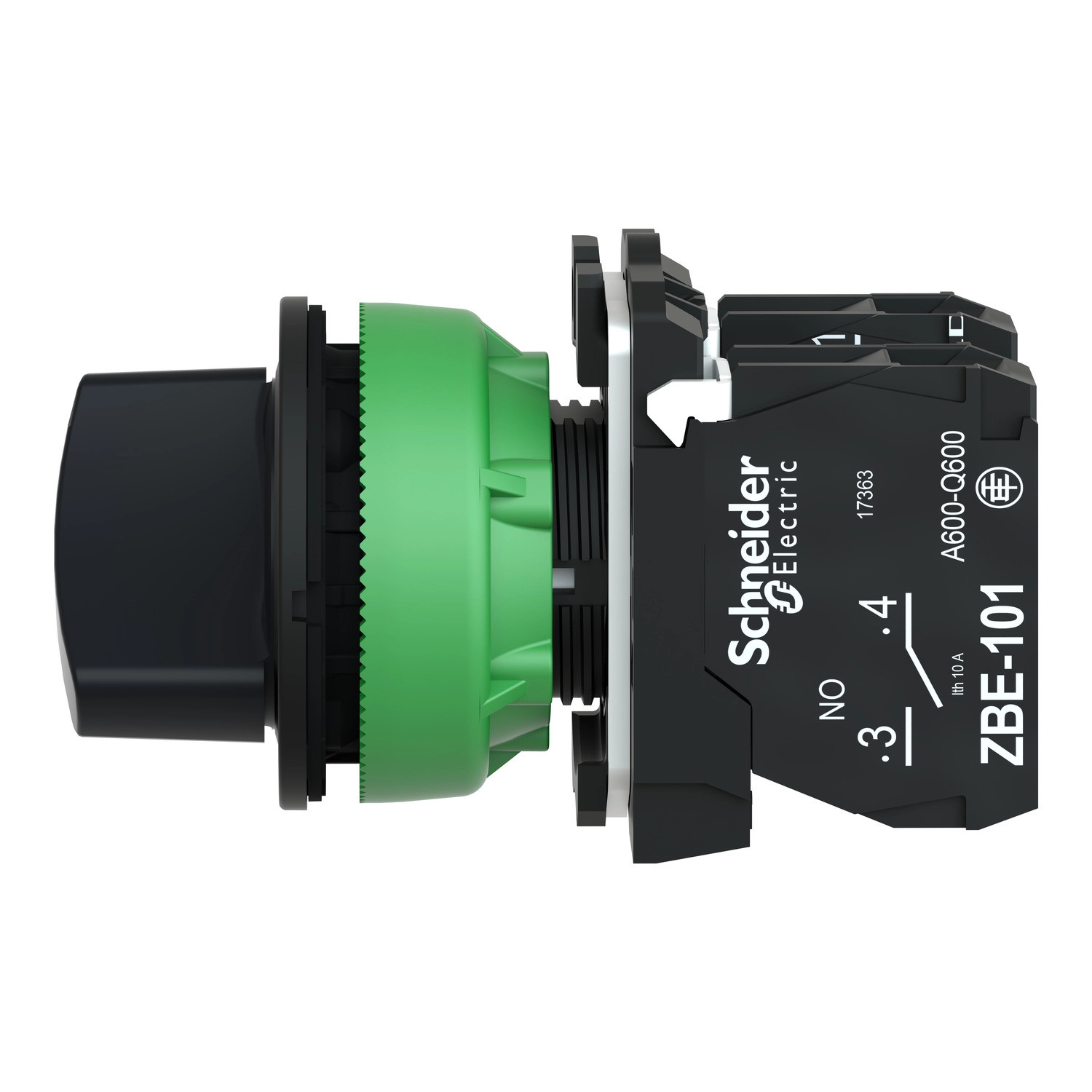

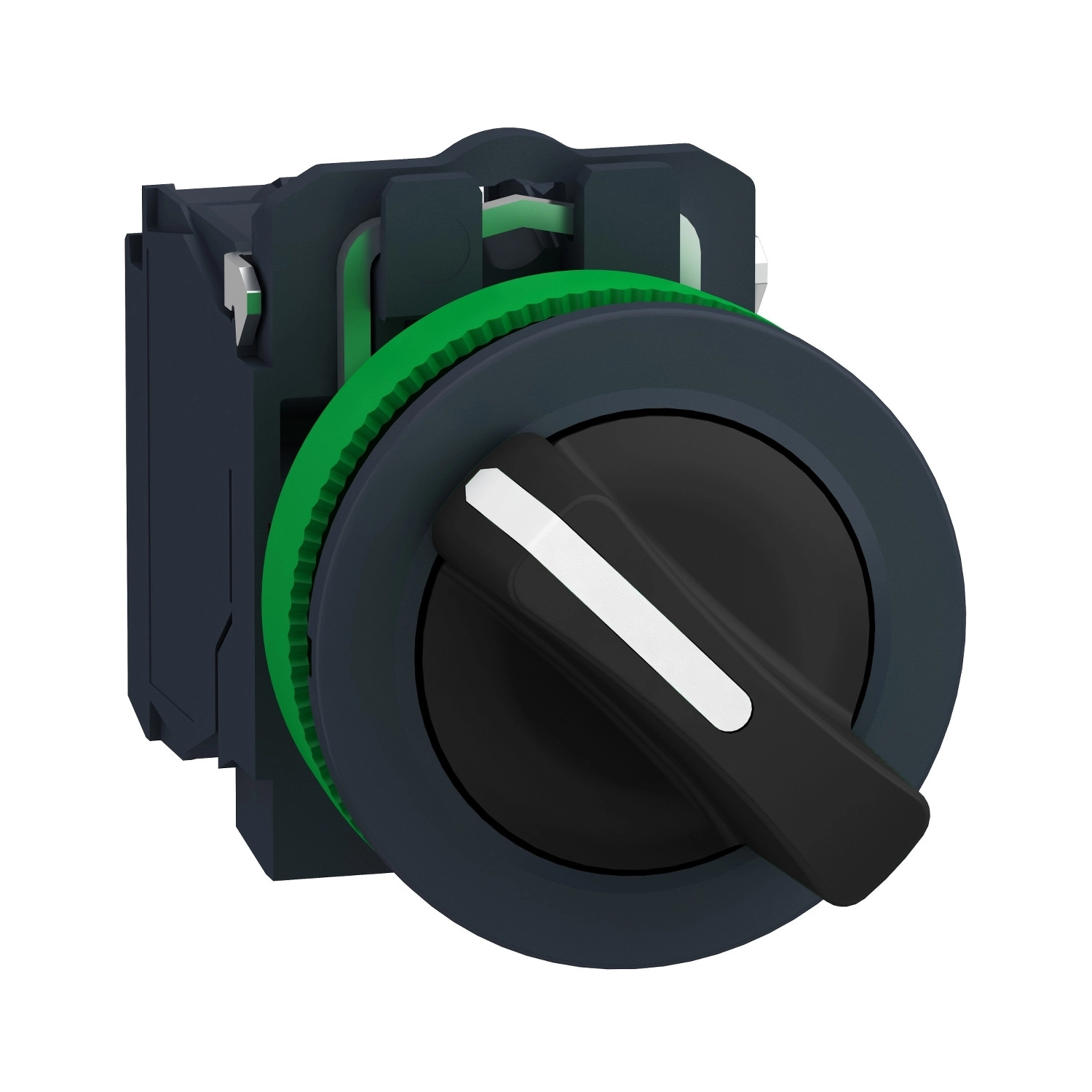

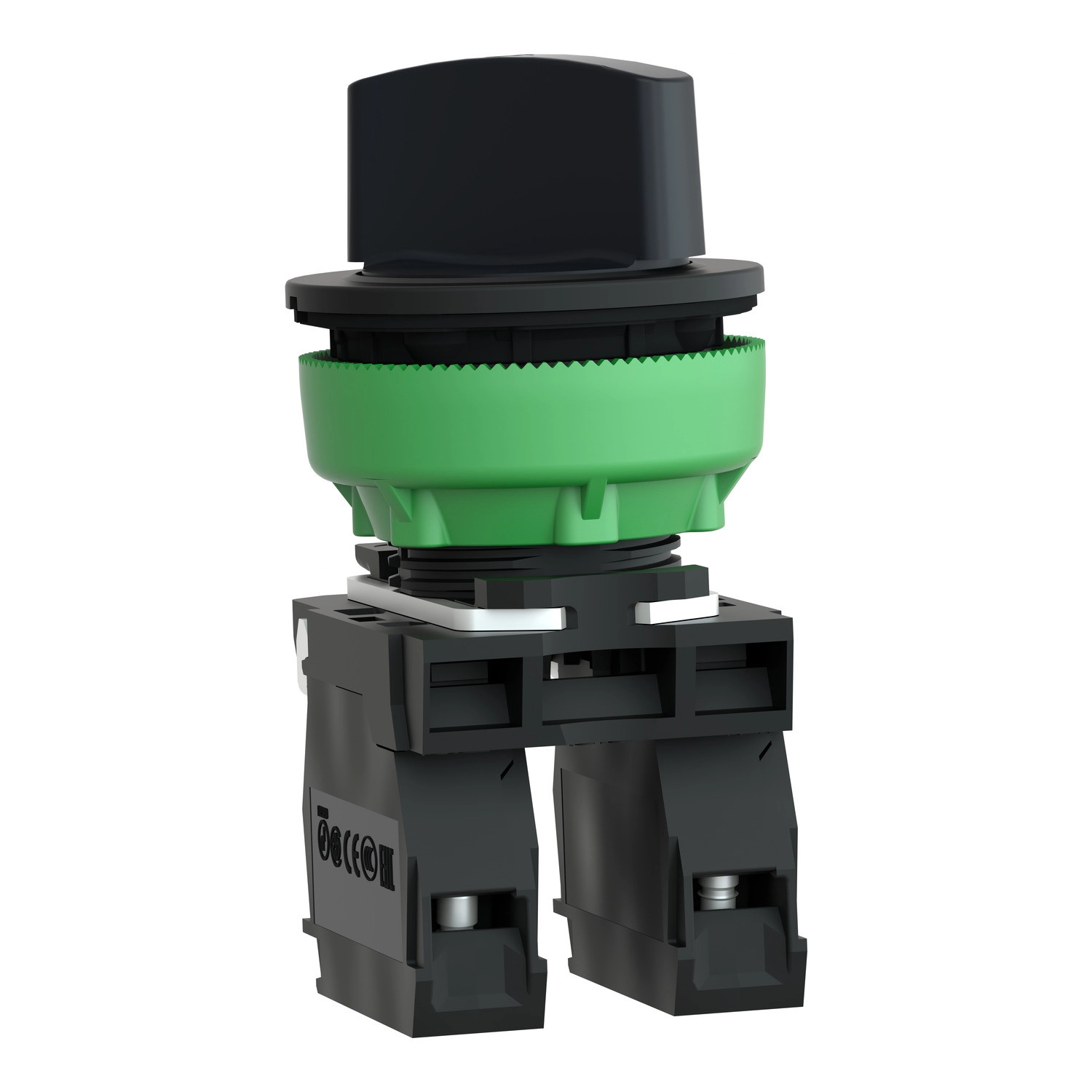

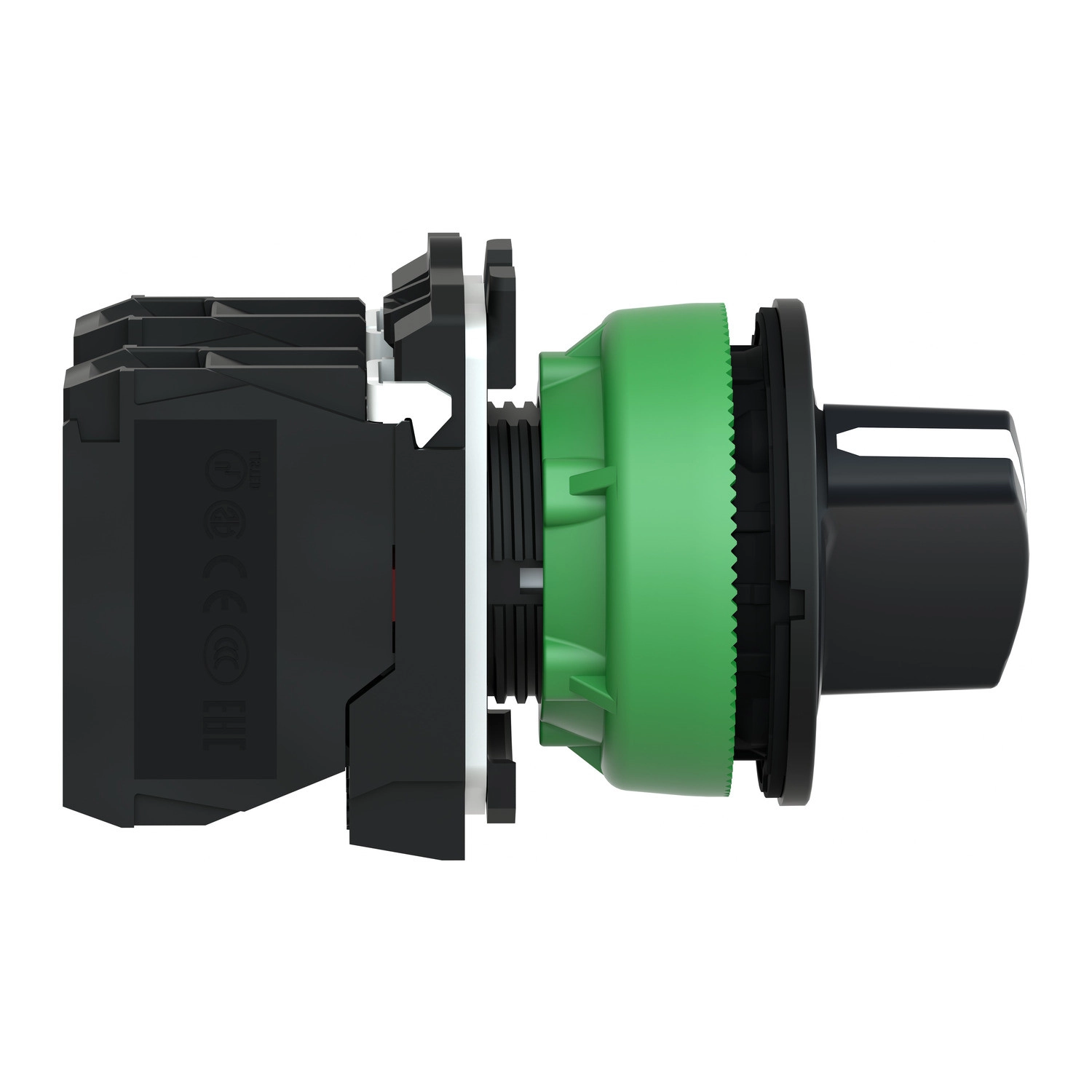

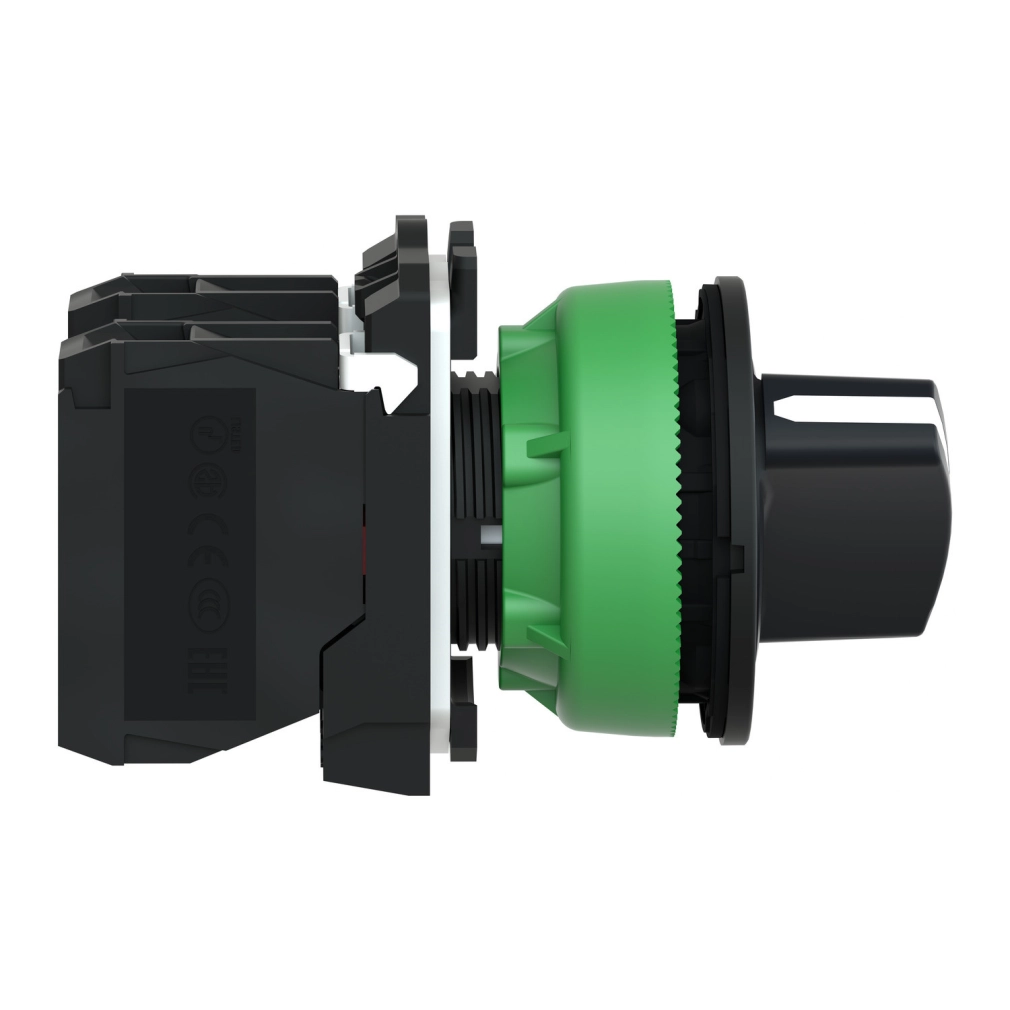

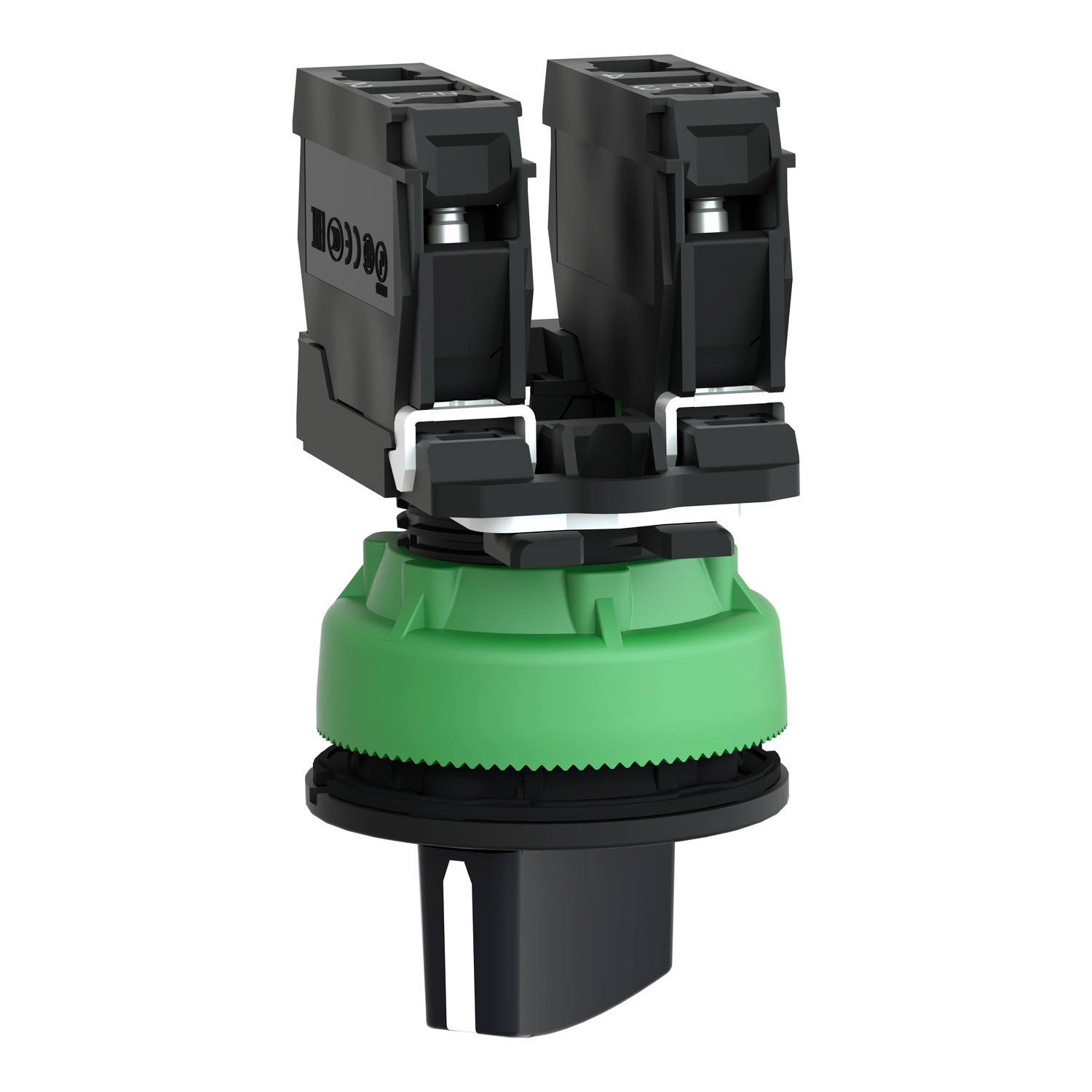

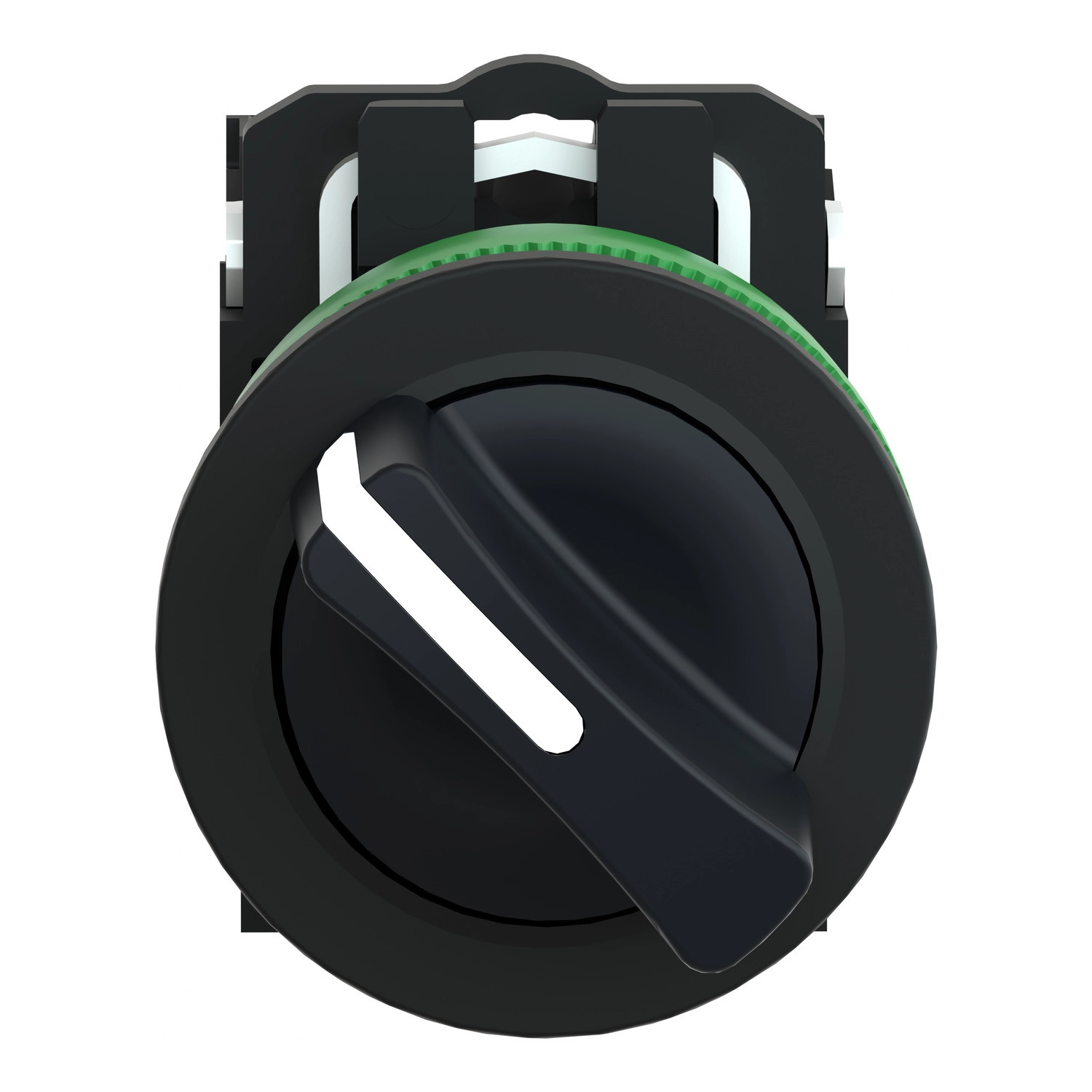

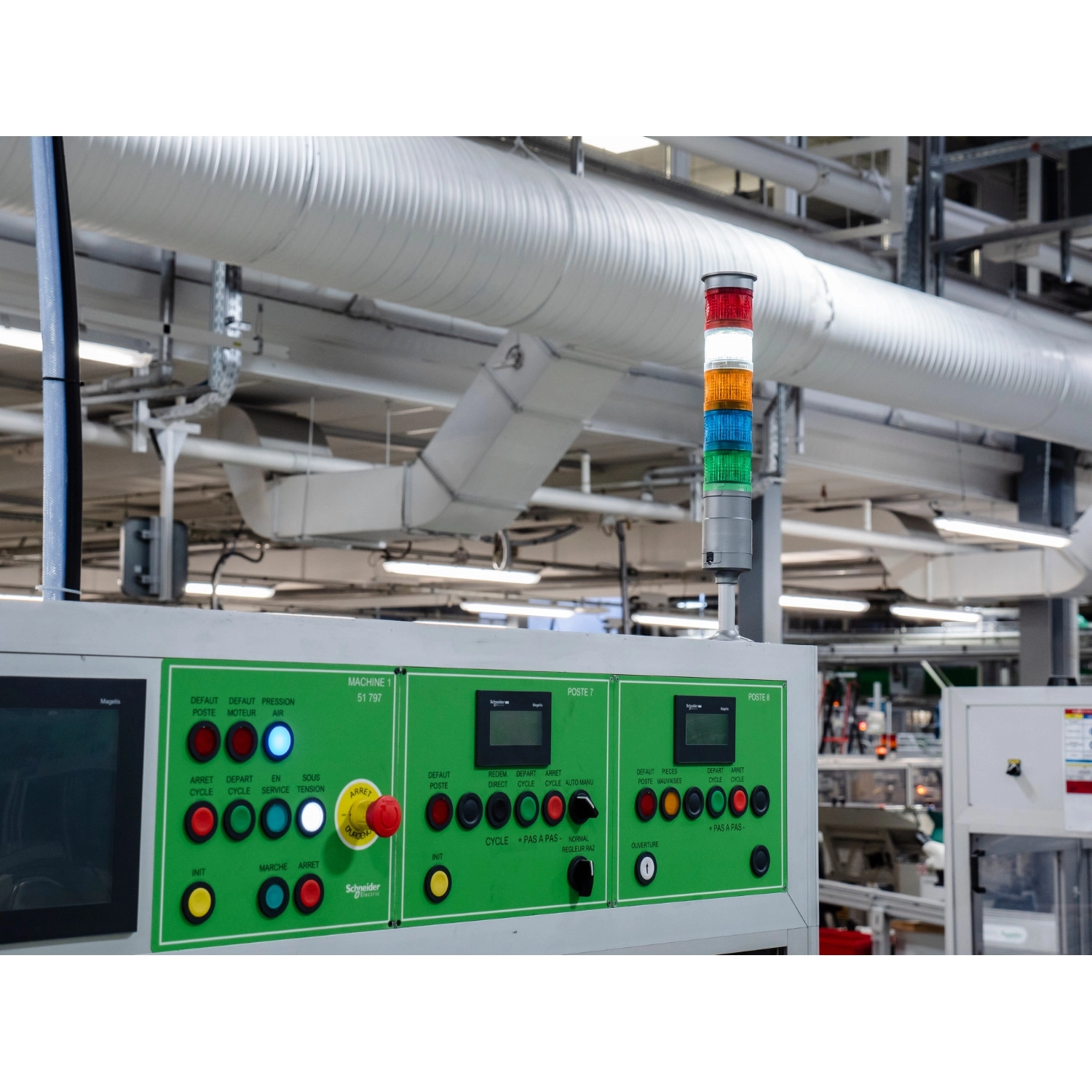

A Schneider Electric Harmony XB5 sorozatú XB5FD25 választókapcsolója egy professzionális minőségű ipari vezérlőelem, amelyet kifejezetten megbízható és tartós működésre terveztek. Ez a panelbe süllyeszthető, kompakt kialakítású kapcsoló tökéletes választás vezérlőpanelekbe, ipari berendezésekbe és automatizált rendszerekbe történő beépítéshez.
Az XB5FD25 egy 30 mm átmérőjű, flush-mounted (beépített-süllyesztett) kivitelű választókapcsoló, amely két különböző kapcsolási pozícióval rendelkezik 90°-os elfordítással. A kapcsoló fekete színű standard fogantyúval van ellátva, amely egyértelmű vizuális visszajelzést ad a kezelő számára a pillanatnyi állapotról. A stay put (rögzített állású) kialakítás biztosítja, hogy a kapcsoló az utoljára beállított pozícióban marad, amíg nem változtatják meg manuálisan. Ez különösen fontos olyan alkalmazásoknál, ahol kritikus a kapcsolási állapot megőrzése áramkimaradás vagy más zavaró tényezők esetén is.
A termék érintkezőinek konfigurációja 1NO+1NC (egy záró és egy nyitó érintkező), ami rugalmas vezérlési lehetőségeket biztosít különböző alkalmazásokhoz. A slow-break (lassú bontású) érintkezők megbízható működést tesznek lehetővé, minimalizálva az ívképződést kapcsolás során. A termék sötétszürke műanyag kerettel rendelkezik, amely ellenáll a mindennapi használat során fellépő kopásnak és környezeti hatásoknak. A kapcsoló teste IP66/IP67/IP69/IP69K védettséggel rendelkezik, ami kivételes védelmet biztosít por, víz és nagynyomású vízsugár ellen, így ideális választás mostoha ipari környezetben történő használatra is.
Technikai szempontból az XB5FD25 rendkívül sokoldalú. A kapcsoló 10 A-es termikus áramerősséggel rendelkezik, illetve a különböző üzemi körülményekhez igazodva az AC-15 kategóriában 3 A-t bír el 240 V-on, 6 A-t 120 V-on és 1,2 A-t 600 V-on. DC-13 kategóriában 0,1 A-t 600 V-on, 0,27 A-t 250 V-on és 0,55 A-t 125 V-on képes kapcsolni. A termék szigetelési feszültsége 600 V (3-as szennyezettségi fok mellett), lökőfeszültség-állósága pedig 6 kV az IEC 60947-1 szabvány szerint. Az XB5FD25 mechanikai élettartama kiemelkedő, akár 1 millió kapcsolási ciklus, míg elektromos élettartama különböző terhelési feltételek mellett szintén eléri az 1 millió ciklust. A termék elektromos megbízhatósága kiváló, tiszta környezetben Λ < 10exp(-6) 5 V, 1 mA mellett és Λ < 10exp(-8) 17 V, 5 mA mellett.
A kapcsoló csatlakoztatása csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékek befogadására alkalmasak kábelvéggel, vagy minimum 1 x 0,22 mm² keresztmetszetű vezetékek bekötésére kábelvég nélkül. A csavar meghúzási nyomatéka 0,8-1,2 Nm között van az IEC 60947-1 szabványnak megfelelően. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), ami kiváló vezetőképességet és tartósságot biztosít. A kapcsoló rövidzárlat elleni védelmét 10 A-es gG típusú biztosíték biztosítja az IEC 60947-5-1 szabvány szerint.
Schneider Electric Harmony XB5 - XB5FD25 műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB5
Termék típus: Választókapcsoló
Rövid terméknév: XB5F
Keret anyaga: Sötétszürke műanyag
Fej típusa: Beépített-süllyesztett
Szerelési átmérő: 30,5 mm
Értékesítési egység: 1
Jelzőegység fej alakja: Kerek
Működési jellemzők
Működtető típus: Stay put (rögzített állású)
Működtető profil: Fekete standard fogantyú, jelölés nélküli
Működtető pozíció információk: 2 pozíció 90°
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működtetés: Lassú bontású
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csatlakozások - kapcsok: Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő adatok
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 73 mm

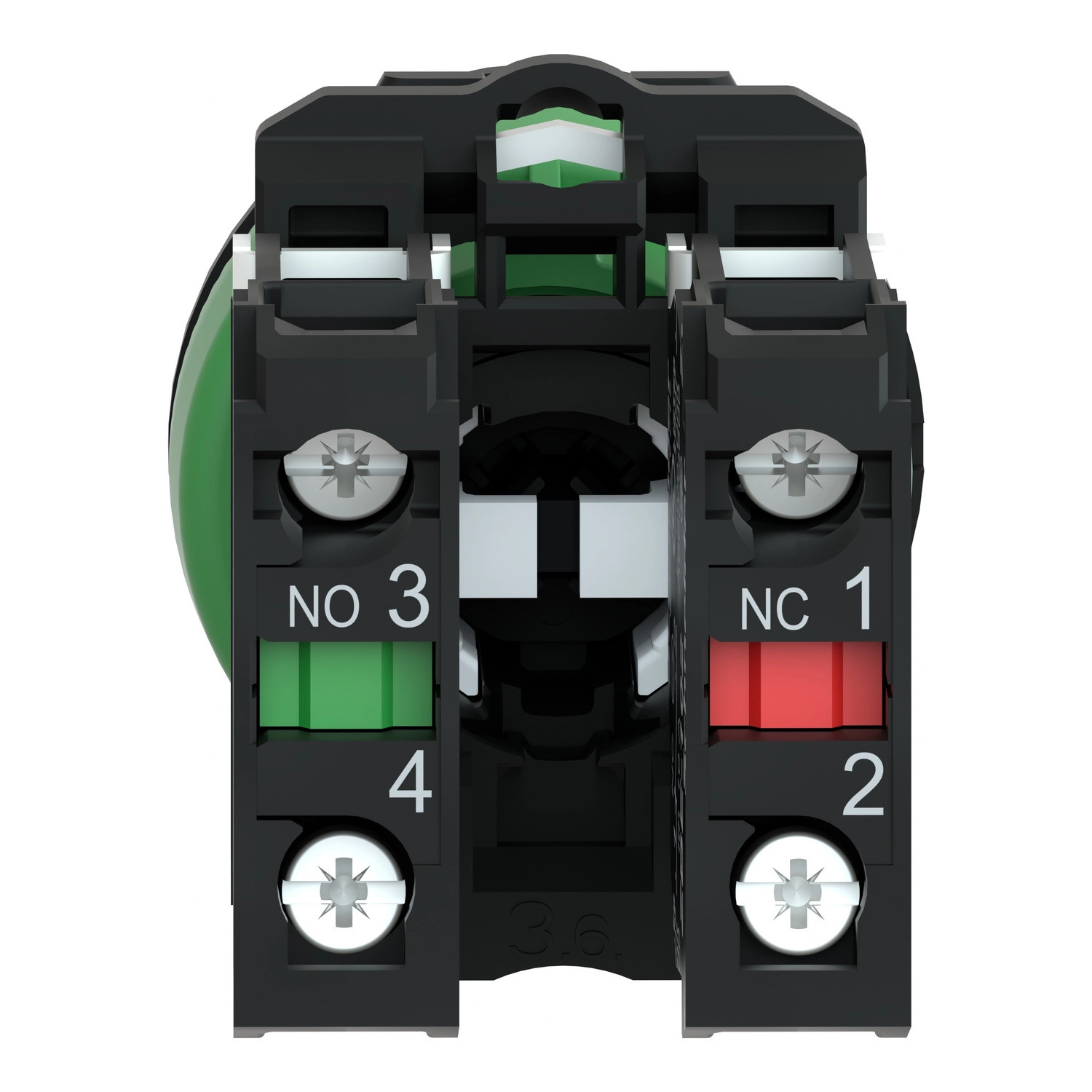

Kapcsok leírása ISO n°1: (21-22)NC (13-14)NO
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: NC érintkezővel az IEC 60947-5-1 K függelék szerint
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Elektromos jellemzők
Konvencionális szabad levegő termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V, AC-15, A600 az IEC 60947-5-1 szerint
Névleges üzemi áram: 6 A 120 V, AC-15, A600 az IEC 60947-5-1 szerint
Névleges üzemi áram: 0,1 A 600 V, DC-13, Q600 az IEC 60947-5-1 szerint
Névleges üzemi áram: 0,27 A 250 V, DC-13, Q600 az IEC 60947-5-1 szerint
Névleges üzemi áram: 0,55 A 125 V, DC-13, Q600 az IEC 60947-5-1 szerint
Névleges üzemi áram: 1,2 A 600 V, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti jellemzők
IP védettség: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettség: NEMA 13, NEMA 4X
IK védettség: IK03 az IEC 50102 szerint
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet működéshez: -40…70 °C
Elektromos érintésvédelem: II. osztály az IEC 60536 szerint
