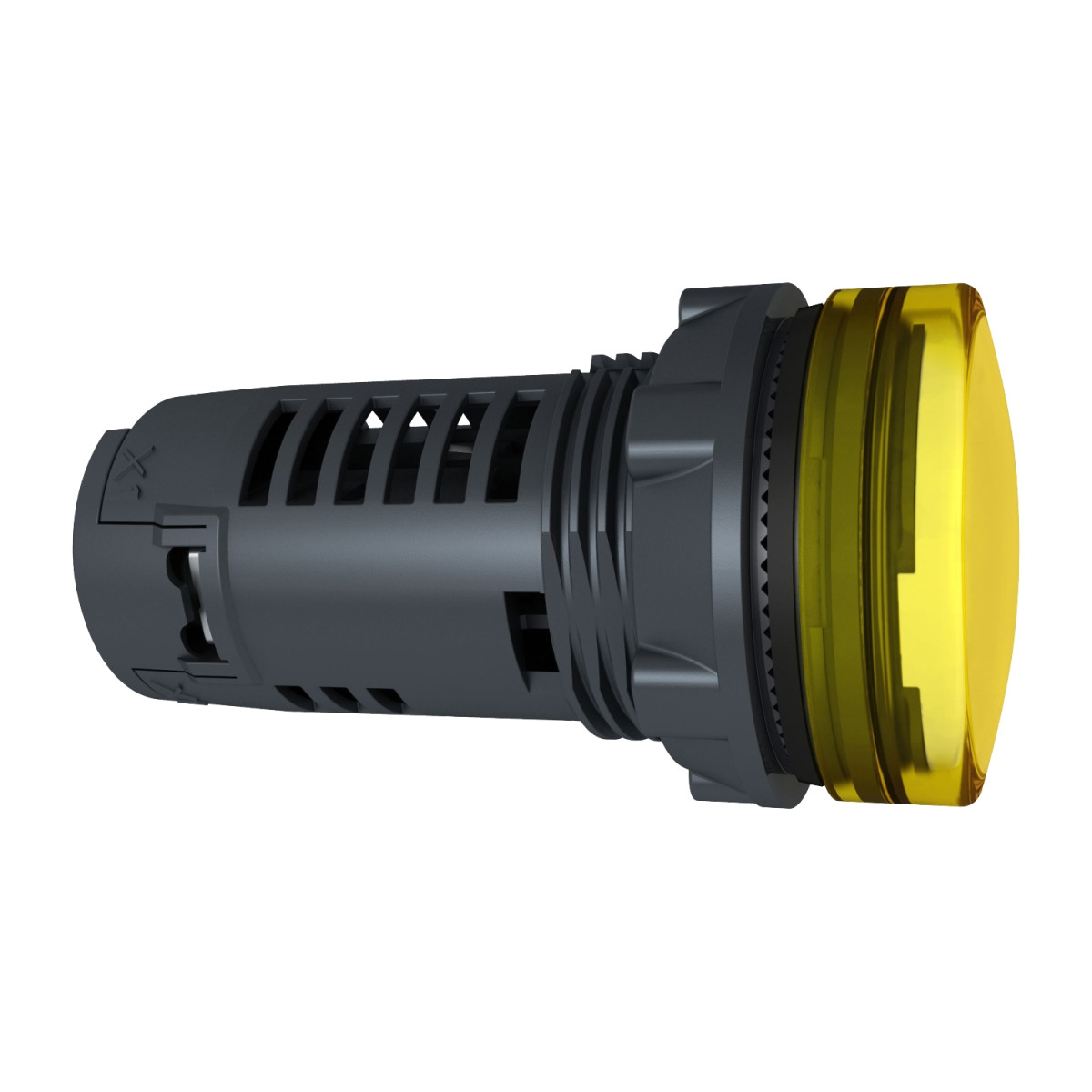

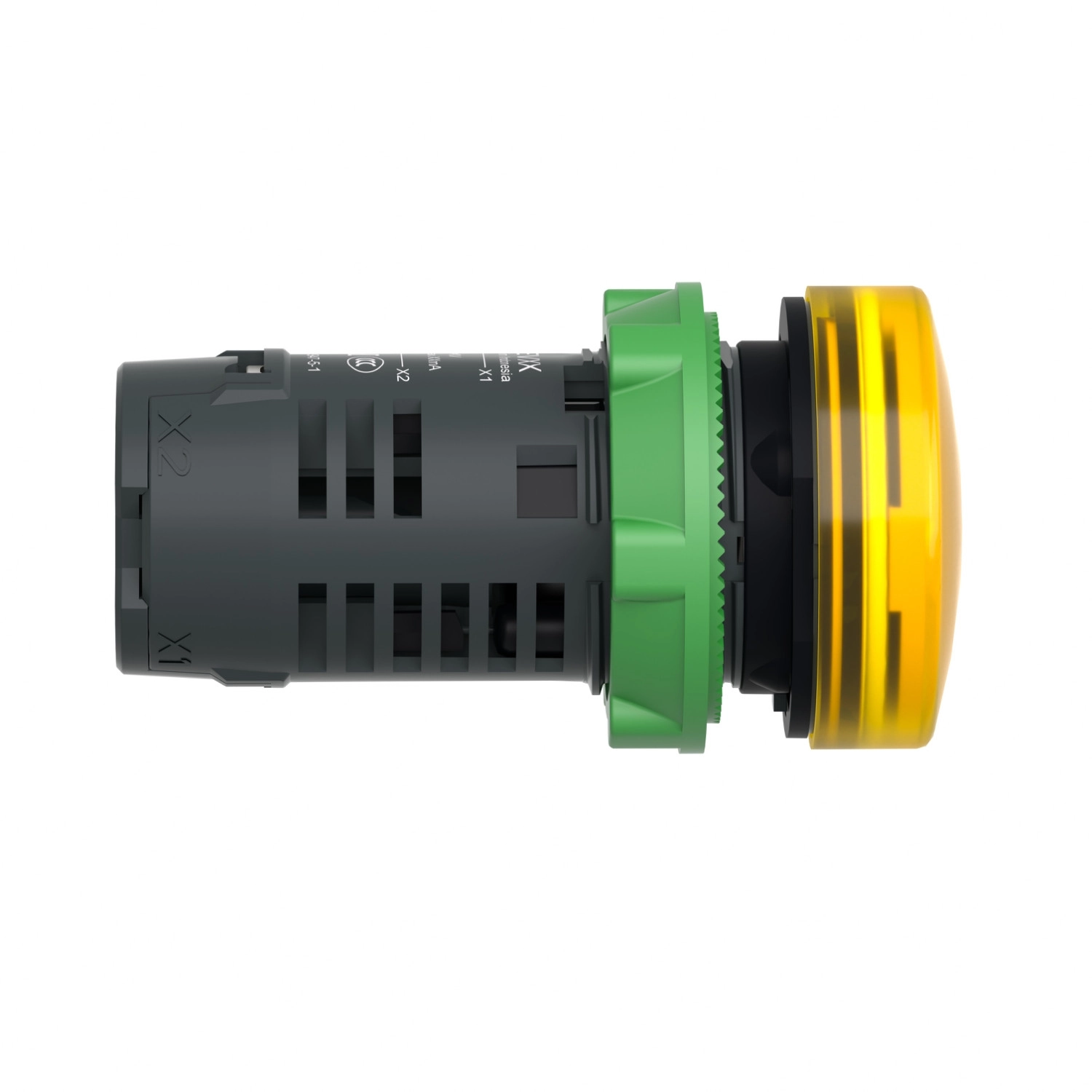

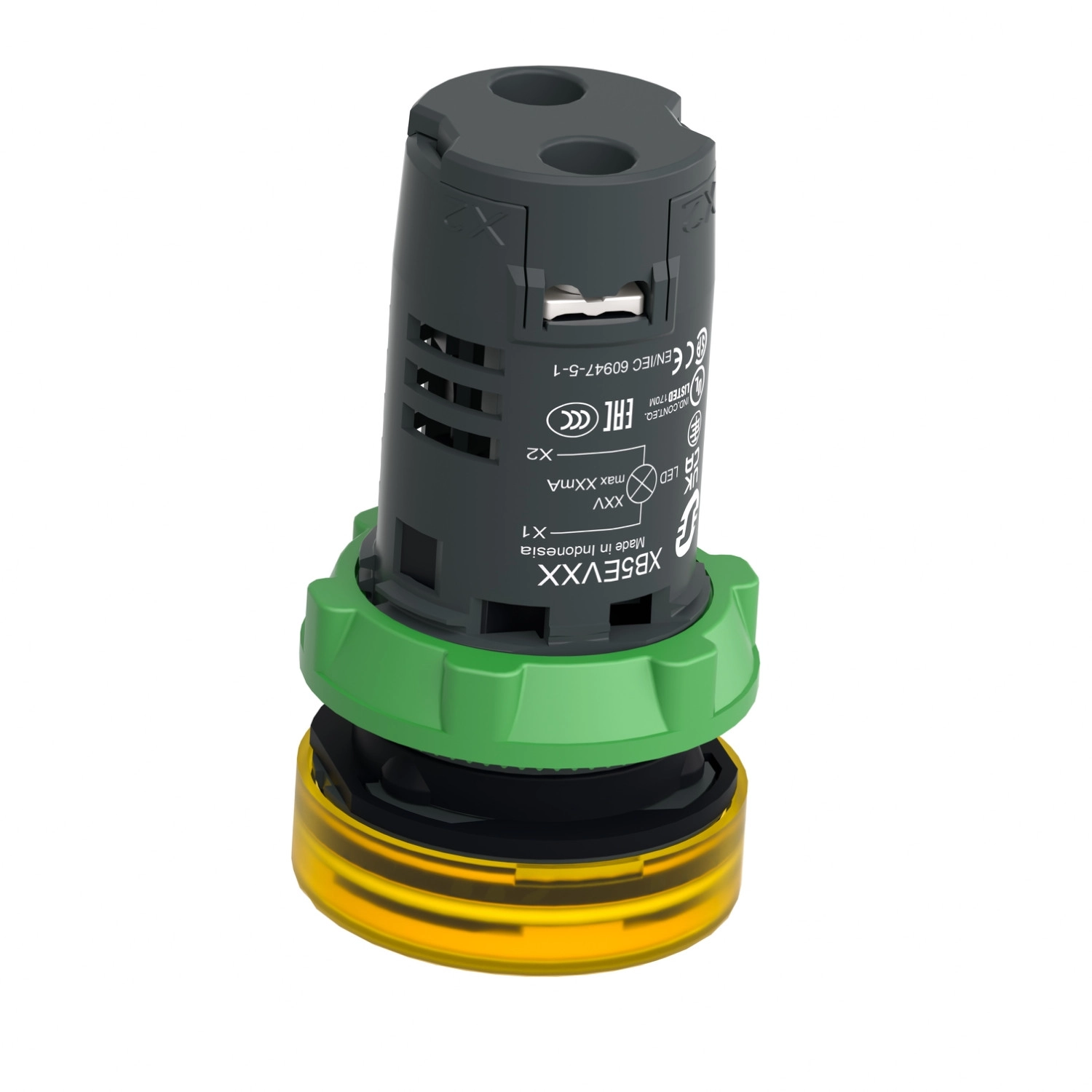

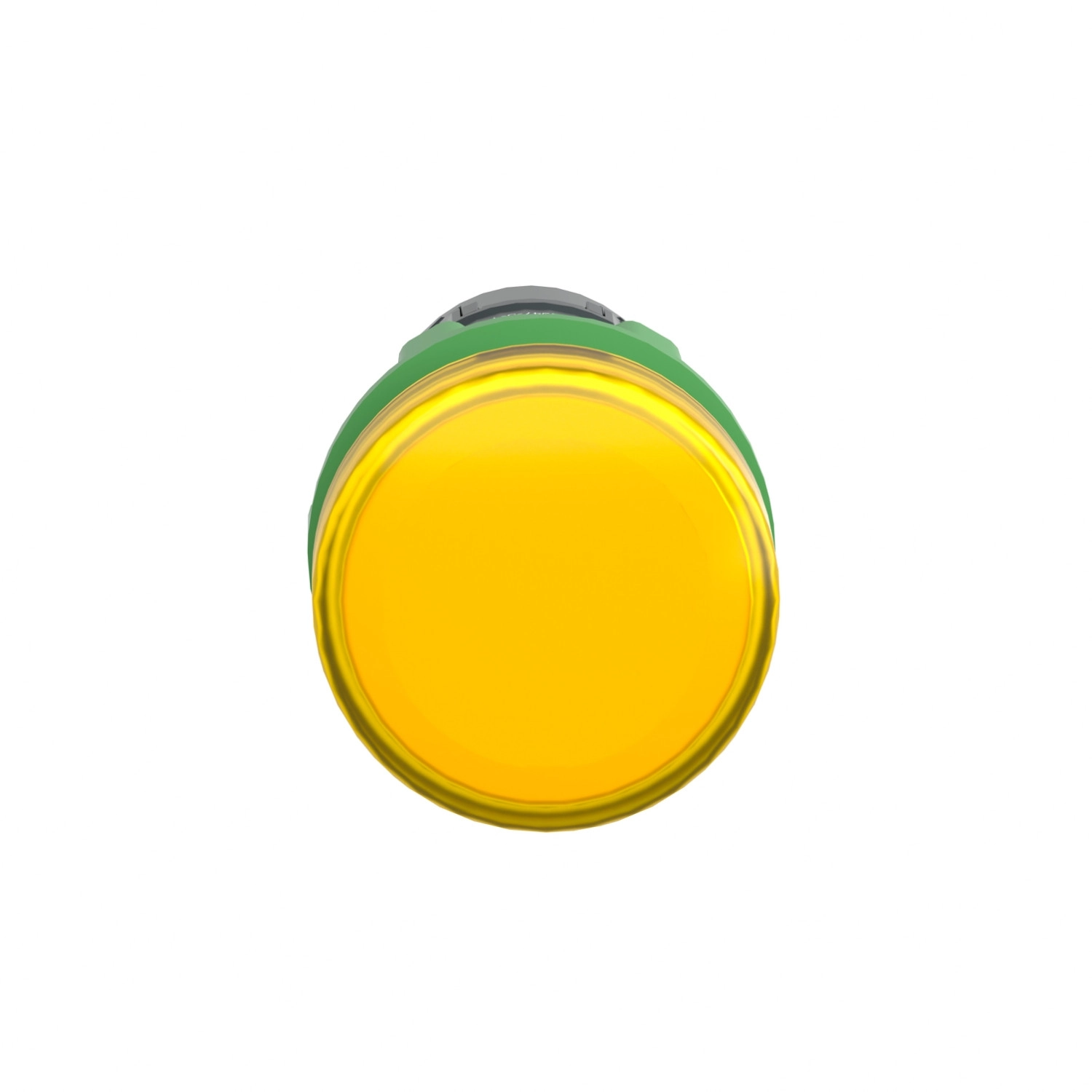

A Schneider Electric Harmony XB5 termékcsaládba tartozó XB5EVM8 jelzőlámpa egy professzionális ipari vezérlőegység, amely megbízható vizuális visszajelzést biztosít különböző folyamatokban. Ez a monolitikus kialakítású jelzőlámpa sárga fényjelzéssel segíti a gépkezelőt az üzemi állapotok felismerésében, így ideális választás ipari automatizálási és vezérlési alkalmazásokhoz.
Az XB5EVM8 jelzőlámpa sötétszürke műanyag kerettel és sárga lencsével rendelkezik, amely szabványos 22,5 mm-es furaton keresztül szerelhető fel vezérlőpanelekre, kapcsolószekrényekre vagy egyéb ipari berendezésekre. A termék integrált, univerzális LED fényforrással működik, amely kiemelkedően hosszú, akár 100.000 órás élettartammal rendelkezik normál üzemi körülmények között (25°C-on, névleges feszültségen). Ez a hosszú élettartam jelentősen csökkenti a karbantartási igényt és a cserék gyakoriságát, ami különösen előnyös folyamatos üzemű ipari környezetben. A sárga jelzőfény optimális láthatóságot biztosít, így a kezelő könnyen észlelheti az állapotváltozást még távolabbról is.
A jelzőlámpa 230-240 V AC tápfeszültséggel működik 50/60 Hz frekvencián, és a tápfeszültség tartománya 195-264 V AC között lehet. Az áramfelvétel mindössze 14 mA, ami energiahatékony működést tesz lehetővé. A csatlakozás csavaros kapcsokkal történik, amely lehetővé teszi akár 2 x 1,5 mm² keresztmetszetű vezeték bekötését kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezeték bekötését kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A termék állandó (steady) jelzéstípussal rendelkezik, így folyamatos vizuális visszajelzést biztosít. A műszaki paraméterek között kiemelendő a 250 V névleges szigetelési feszültség (Ui), a 4 kV névleges lökőfeszültség-állóság (Uimp), valamint a magas védelmi osztályok: IP66, IP67, IP69 és IP69K, amelyek kiváló védelmet nyújtanak por és víz ellen még nagy nyomású mosás esetén is (7000000 Pa, 55°C-on, 0,1 m távolságból).
Az XB5EVM8 jelzőlámpa kompakt méretekkel rendelkezik: magassága és szélessége egyaránt 29 mm, mélysége 54 mm. A termék körülbelül 0,038 kg tömegű, ami könnyű kezelhetőséget biztosít. Továbbá figyelemre méltó, hogy a termék rendkívül ellenálló a környezeti hatásokkal szemben: -25...+70°C közötti üzemi hőmérsékleten használható, és -40...+70°C közötti hőmérsékleten tárolható. A termék megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-1, UL 508, IEC 60947-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-4 és JIS C8201-1 előírásainak, valamint rendelkezik UL és CSA tanúsítványokkal. Az XB5EVM8 jelzőlámpa kiválóan ellenáll a rezgéseknek (5 gn, f = 12...500 Hz) és a mechanikai ütéseknek (50 gn / 30 gn), továbbá az elektromágneses zavarokkal szemben is védett (2 kV gyors tranziensek, 10 V/m elektromágneses mezők, 6 kV elektrosztatikus kisülések ellen). Ezen tulajdonságok összessége teszi az XB5EVM8 jelzőlámpát ideális választássá a legigényesebb ipari alkalmazásokhoz, ahol a megbízhatóság és a tartósság elsődleges szempont.
XB5EVM8 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Monolitikus jelzőlámpa
Rövid terméknév: XB5
Keret anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Sapka/működtető vagy lencse színe: Sárga
Működtető további információk: Sima lencsével
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Fényforrás színe: Sárga
Névleges tápfeszültség: 230...240 V AC, 50/60 Hz
Eszköz kivitel: Monolitikus termék
Kiegészítő információk
Magasság: 29 mm
Szélesség: 29 mm
Mélység: 54 mm
Kapcsok leírása ISO n°1: (X1-X2)PL
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, 0,1 m távolságból

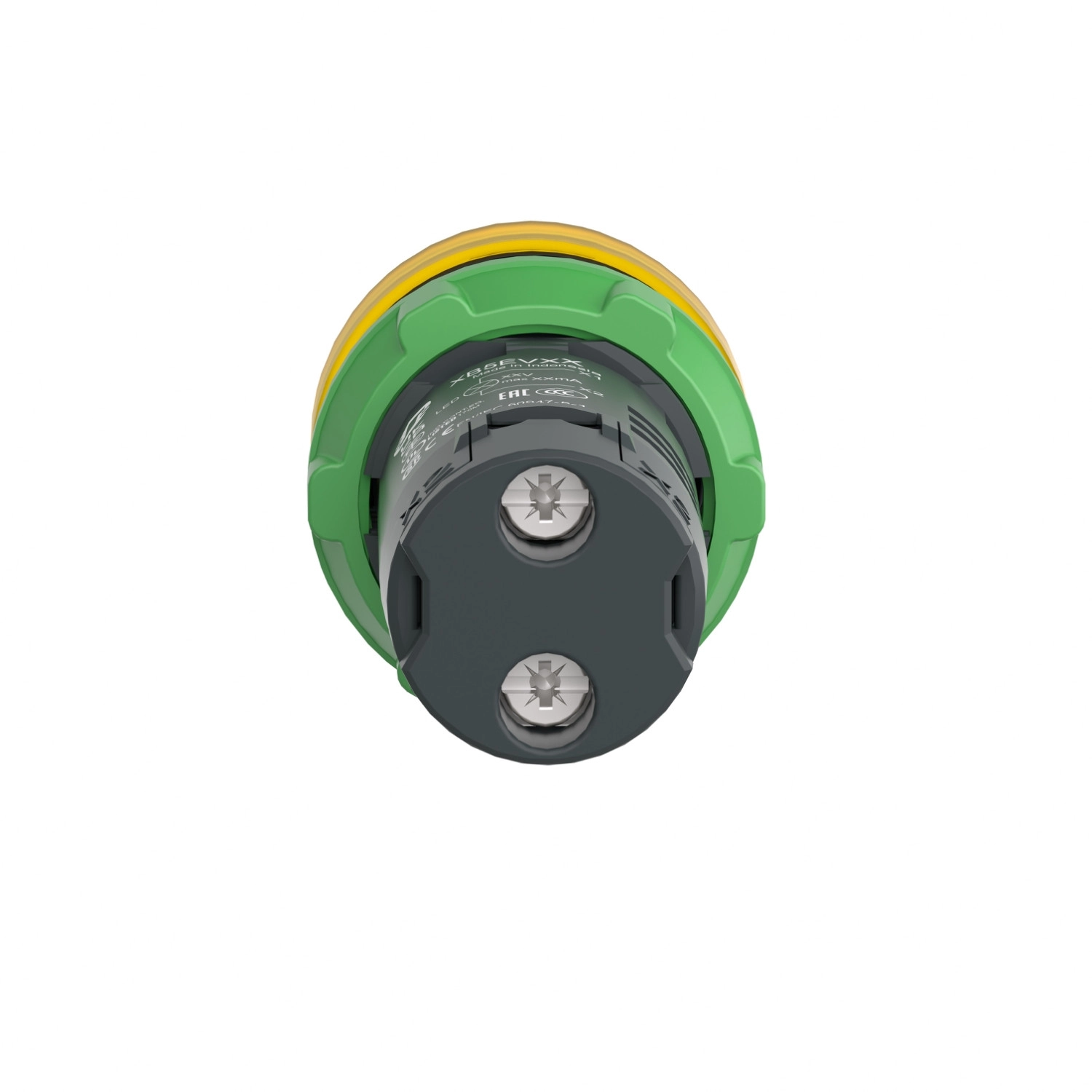

Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Jelzés típusa: Állandó
Kompatibilitási kód: XB5
Tápfeszültség határértékek: 195…264 V AC
Áramfogyasztás: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség állóság: 1 kV az IEC 61000-4-5 szerint
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláskor: -40…70 °C
Környezeti levegő hőmérséklete működés közben: -25…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok: IEC 60947-5-1
UL 508
IEC 60947-1
JIS C8201-5-1
CSA C22.2 No 14
IEC 60947-5-4
JIS C8201-1
Terméktanúsítványok: UL listed
CSA
Rezgésállóság: 5 gn (f= 12…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
30 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezésre (fém részeken) az IEC 61000-4-2 szerint
8 kV levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
Elektromágneses kibocsátás: B osztály az IEC 55011 szerint
