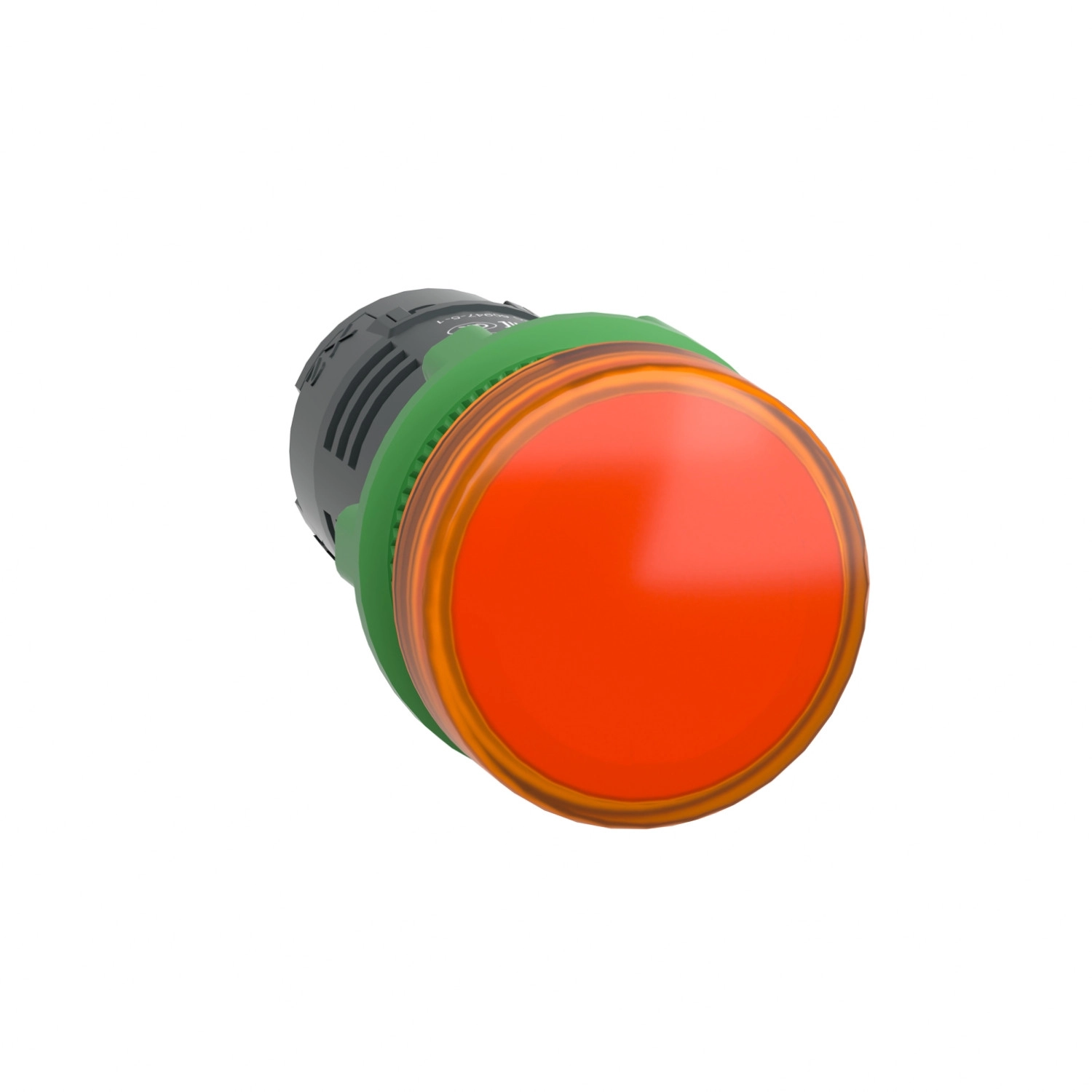

A Schneider Electric XB5EVM5 monolitikus jelzőlámpa a Harmony XB5 termékcsalád része, amely professzionális ipari környezetben való alkalmazásra lett kifejlesztve. Ez a narancssárga színű, 22 mm átmérőjű jelzőlámpa kiváló láthatóságot biztosít vezérlőpanelek, ipari berendezések és gépek állapotának vizuális jelzéséhez. A Harmony XB5 sorozat megbízhatóságáról és tartósságáról ismert, így a XB5EVM5 modell ideális választás hosszú távú, zavartalan működést igénylő alkalmazásokhoz.
A termék sötétszürke műanyag kerettel rendelkezik, amely jól illeszkedik az ipari környezetbe, miközben a narancssárga jelzőfény egyértelműen látható különböző fényviszonyok között is. A monolitikus kialakítás különlegessége, hogy a jelzőlámpa egy egységként van kialakítva, ezáltal robusztusabb és egyszerűbben szerelhető, mint a hagyományos, több komponensből álló társai. A termék standard, kerek fejjel és sima lencsével rendelkezik, amely mögött univerzális LED fényforrás biztosítja a narancssárga fényt. A Schneider Electric fontos megjegyzésként kiemeli, hogy a termék megjelenésében előfordulhat változás, de ez nem befolyásolja a működést és a biztonságot, valamint kompatibilis marad az univerzális LED blokkokkal.

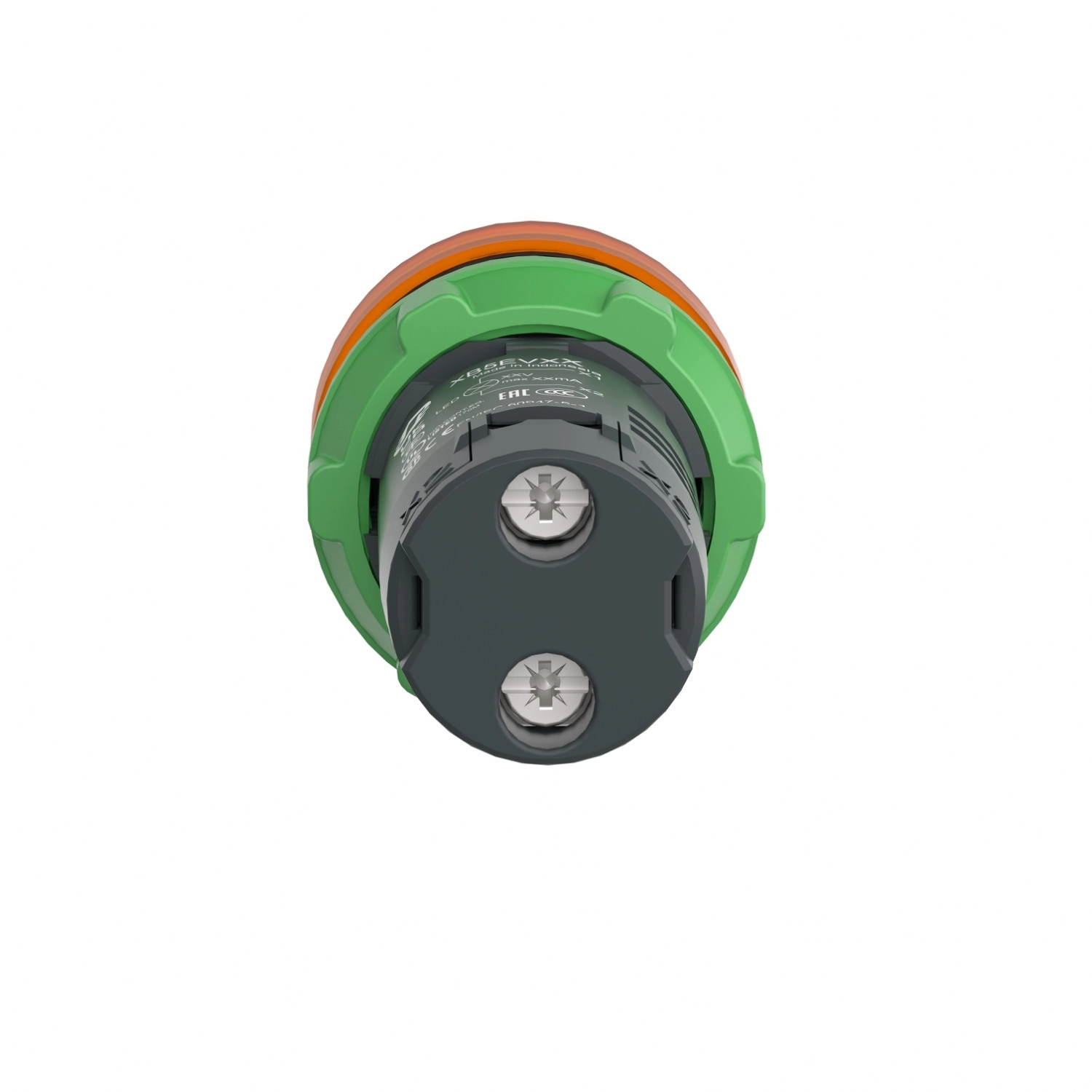

A XB5EVM5 jelzőlámpa műszaki paraméterei lenyűgözőek: 230-240V AC tápfeszültséggel működik 50/60 Hz frekvencián, áramfelvétele mindössze 14 mA. A termék méretei kompaktak: 29 mm magasság, 29 mm szélesség és 54 mm mélység. A beszerelési átmérő pontosan 22,5 mm, ami iparági standard méret, így könnyen illeszthető meglévő rendszerekbe is. Csatlakoztatása csavaros kapcsokkal történik, amelyek lehetővé teszik akár 2 x 1,5 mm² keresztmetszetű vezetékek bekötését kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek bekötését kábelvég nélkül, megfelelve az IEC 60947-1 szabványnak. A termék 250V névleges szigetelési feszültséggel rendelkezik, és ellenáll a 4 kV impulzusfeszültségnek az IEC 60947-1 szerint. A jelzőlámpa állandó, nem villogó fényt bocsát ki.
A Schneider Electric XB5EVM5 jelzőlámpa kiemelkedő védettséggel rendelkezik, ami sokoldalú felhasználást tesz lehetővé. IP66, IP67, IP69 védelmi fokozattal rendelkezik az IEC 60529 szerint, valamint IP69K fokozattal az ISO 20653 szabvány alapján. Ez azt jelenti, hogy teljesen védett a por bejutása ellen, ellenáll a nagy nyomású vízsugárnak (akár 7000000 Pa, 55 °C-on, 0,1 m távolságról), és időszakos vízbe merítésnek is ellenáll. A NEMA 13 és NEMA 4X besorolás további bizonyítéka a robosztus kialakításnak. Mechanikai védelem szempontjából IK05 fokozattal rendelkezik az IEC 50102 szabvány szerint. A jelzőlámpa kivételes élettartamot kínál: 100000 óra névleges feszültségen, 25 °C-os környezeti hőmérsékleten. Széles működési hőmérséklet-tartományban használható: -25...70 °C között, míg tárolási hőmérséklet-tartománya -40...70 °C. A termék többféle nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-4, UL 508, CSA C22.2 No 14 és további előírásokat, így világszerte használható ipari alkalmazásokban.
Schneider Electric Harmony XB5 - XB5EVM5 - műanyag monolitikus LED jelzőlámpa, Ø22, 230VAC, narancssárga műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Monolitikus jelzőlámpa
Rövid terméknév: XB5
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fejforma: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejformája: Kerek
Lencse színe: Narancssárga
Kezelőelem kiegészítő információ: Sima lencsével
Fényforrás: Univerzális LED
Fényforrás típusa: Integrált LED
Fényforrás színe: Narancssárga
Névleges tápfeszültség: 230...240 V AC, 50/60 Hz
Termékmegjelenés: Monolitikus termék
Kiegészítő adatok
Magasság: 29 mm
Szélesség: 29 mm
Mélység: 54 mm
Kapcsok leírása: ISO n°1 (X1-X2)PL
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Jelzés típusa: Folyamatos
Kompatibilitás és elektromos jellemzők
Kompatibilitási kód: XB5
Tápfeszültség határok: 195...264 V AC
Áramfelvétel: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség-állóság: 1 kV az IEC 61000-4-5 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Túlfeszültség-kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok: IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CSA, UL listed
Vibrációállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
30 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
