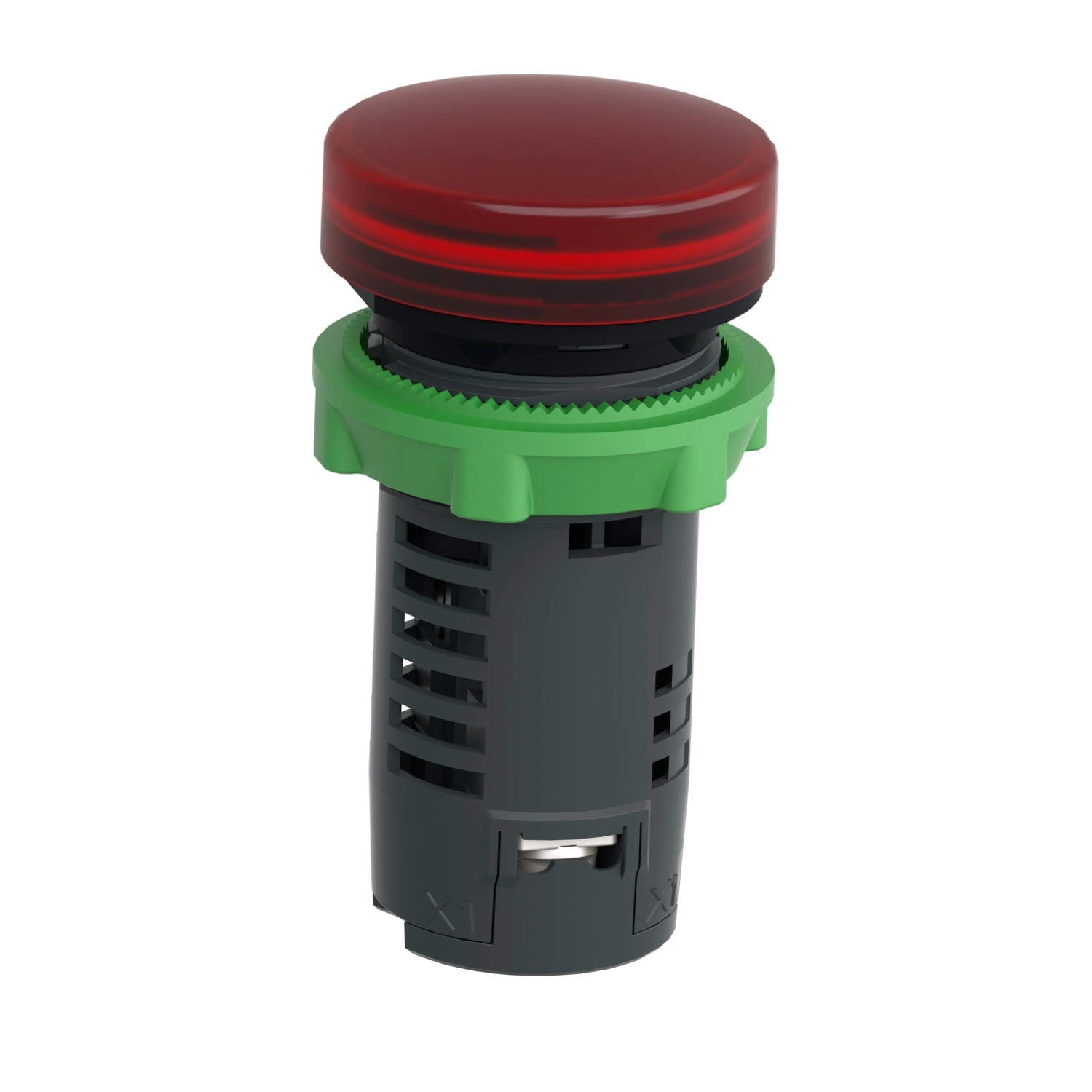

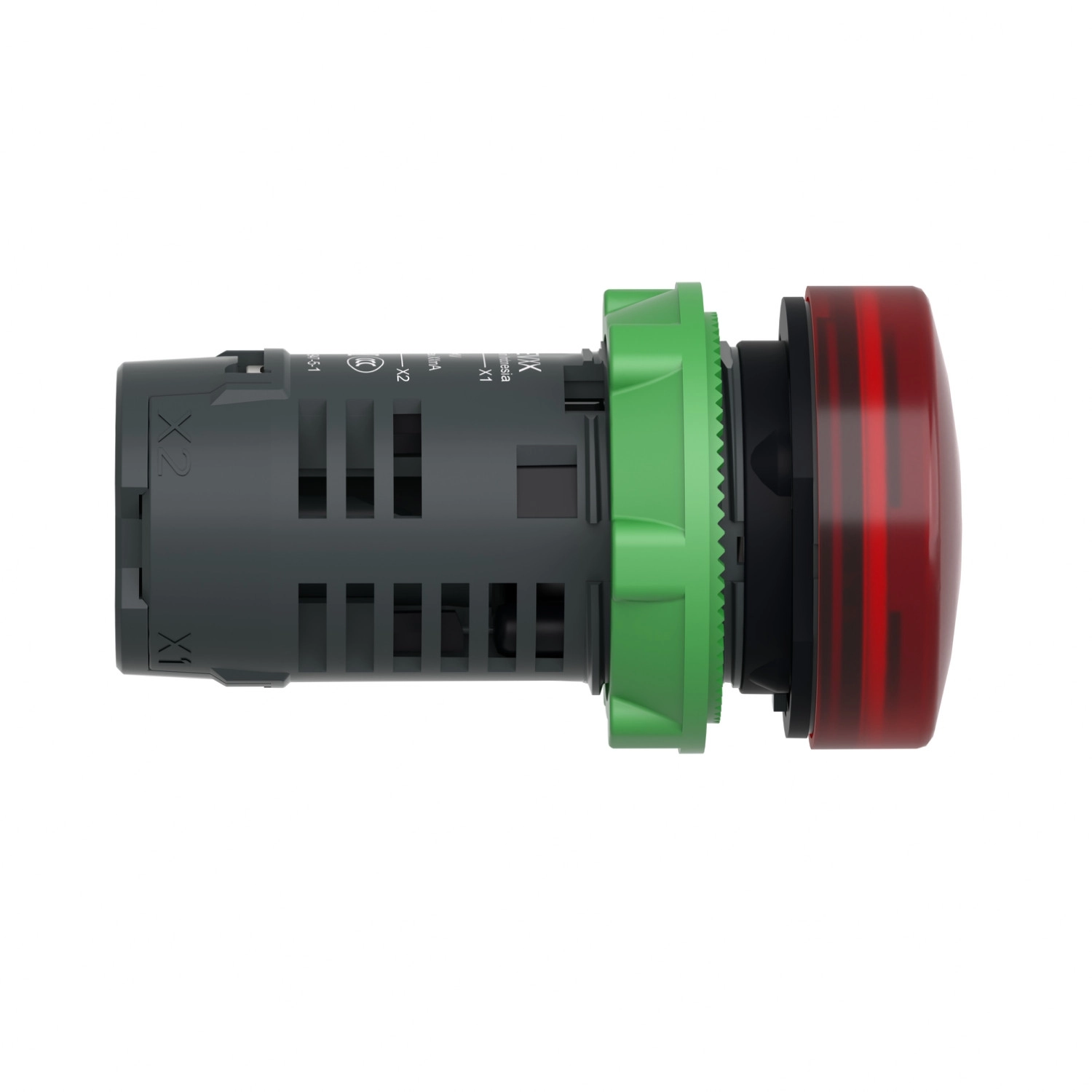

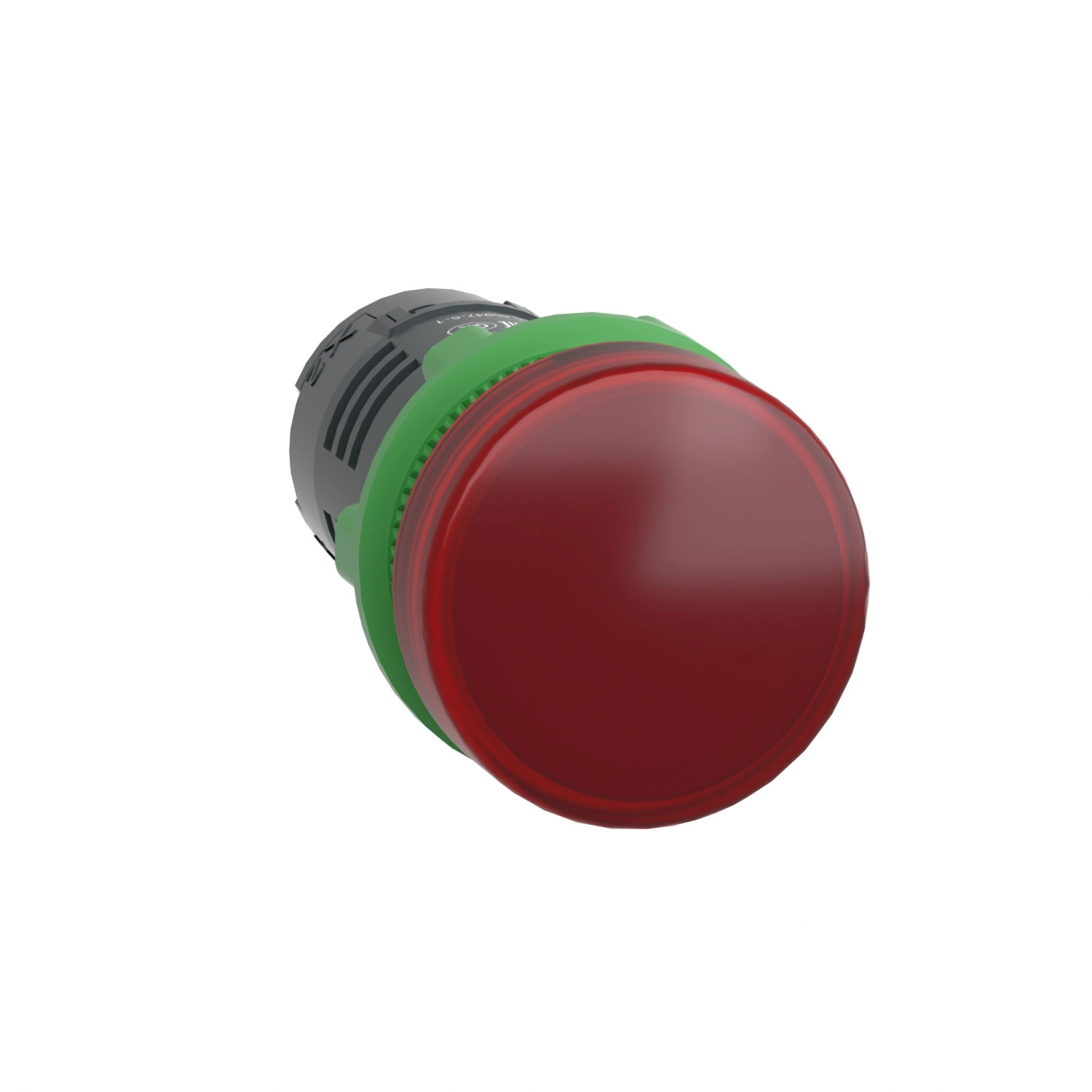

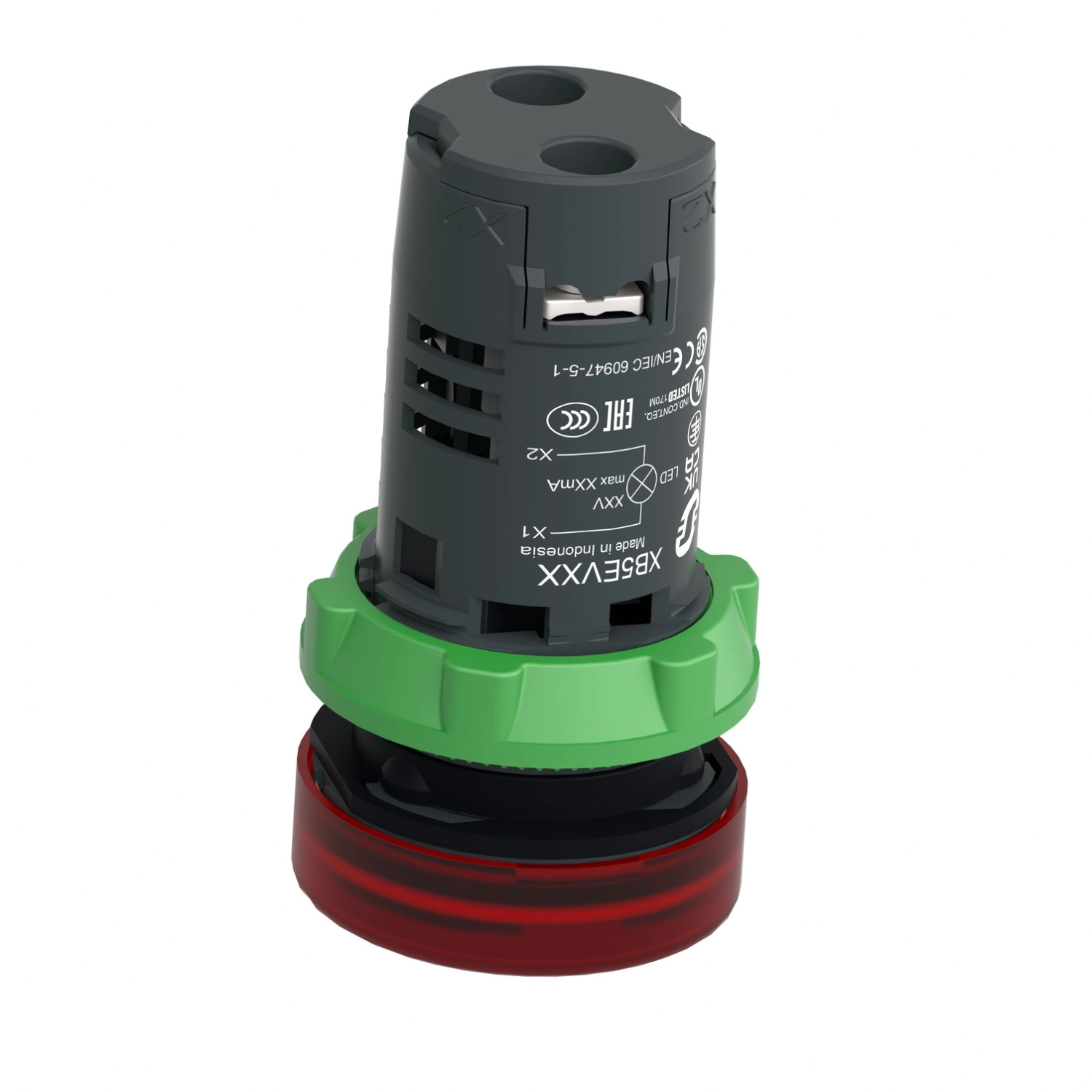

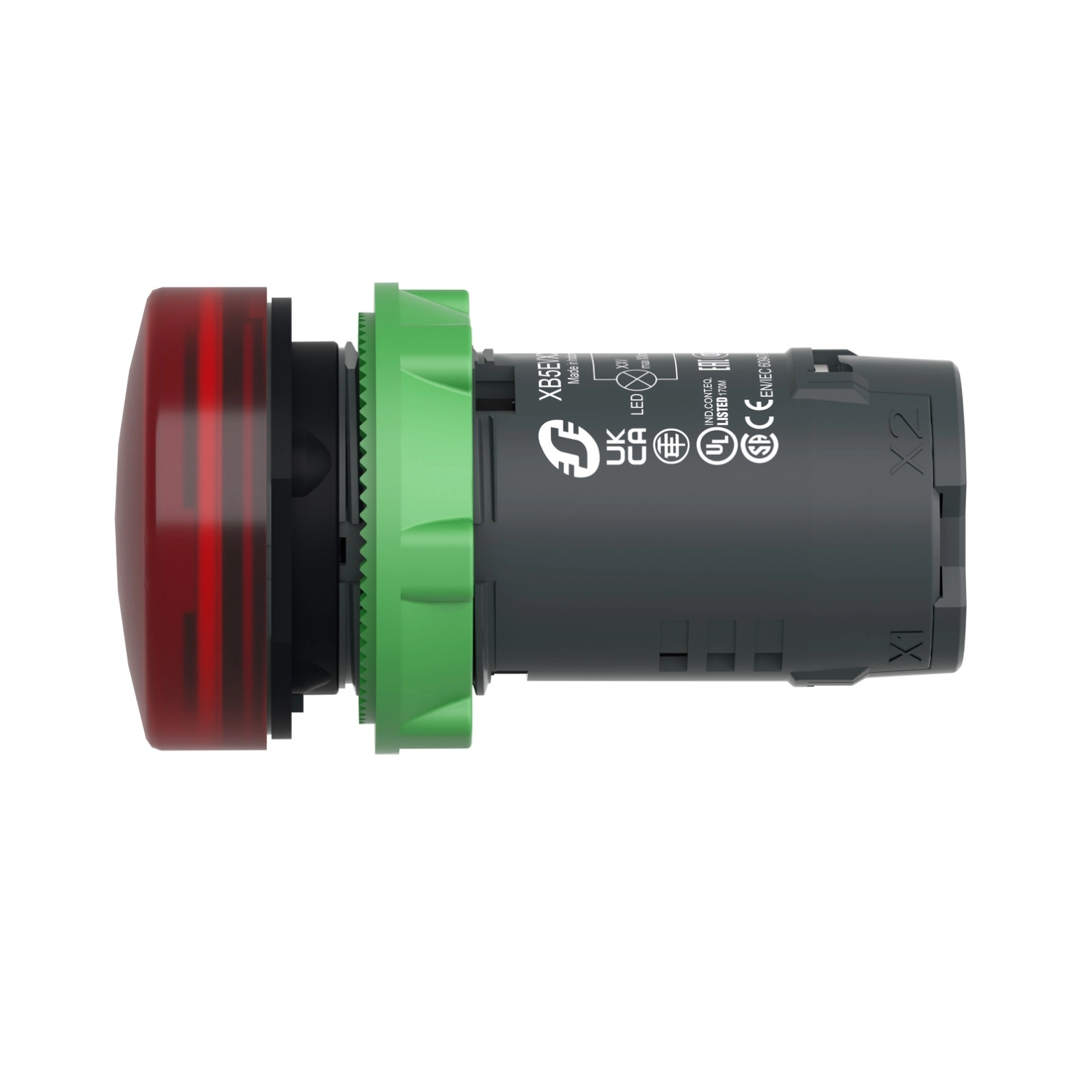

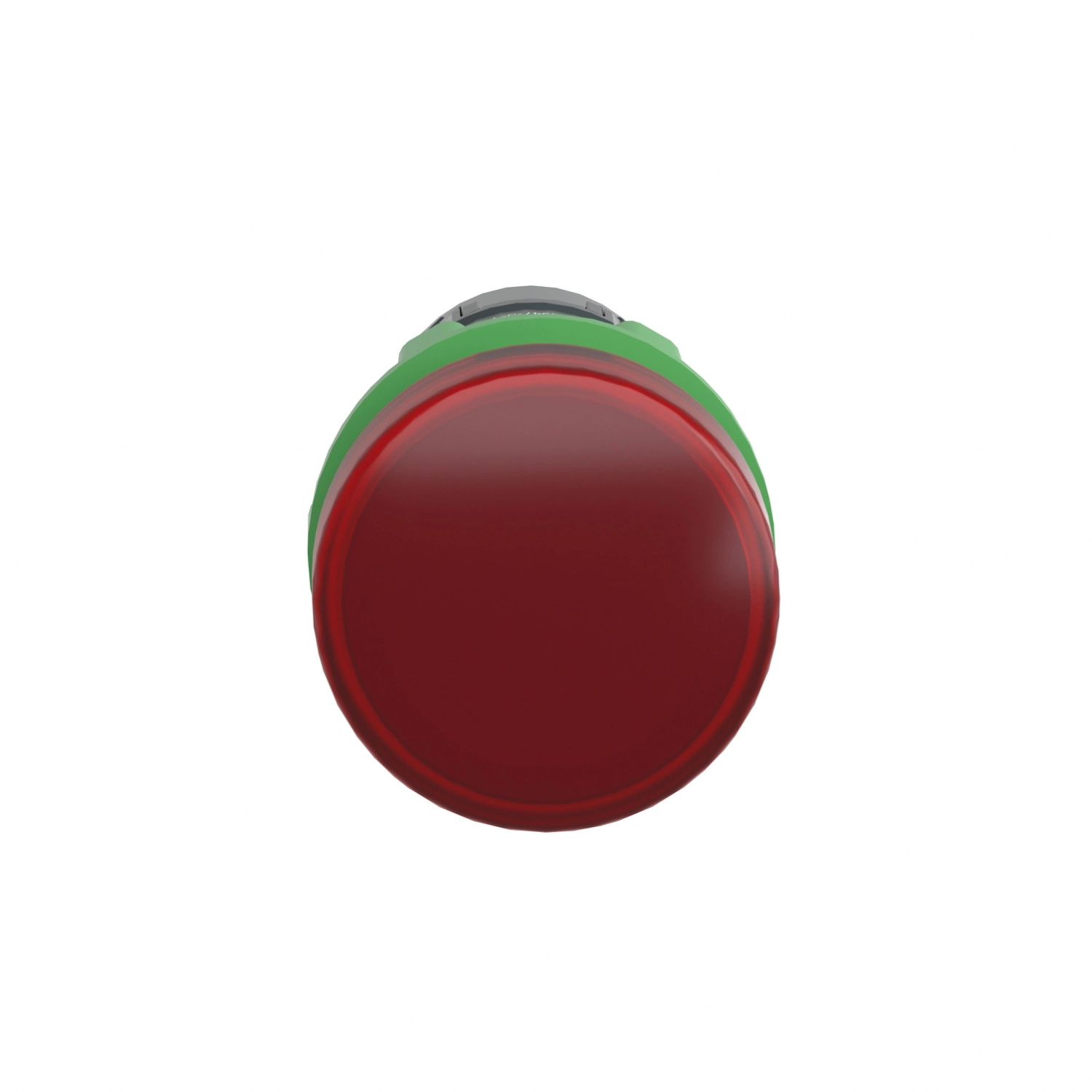

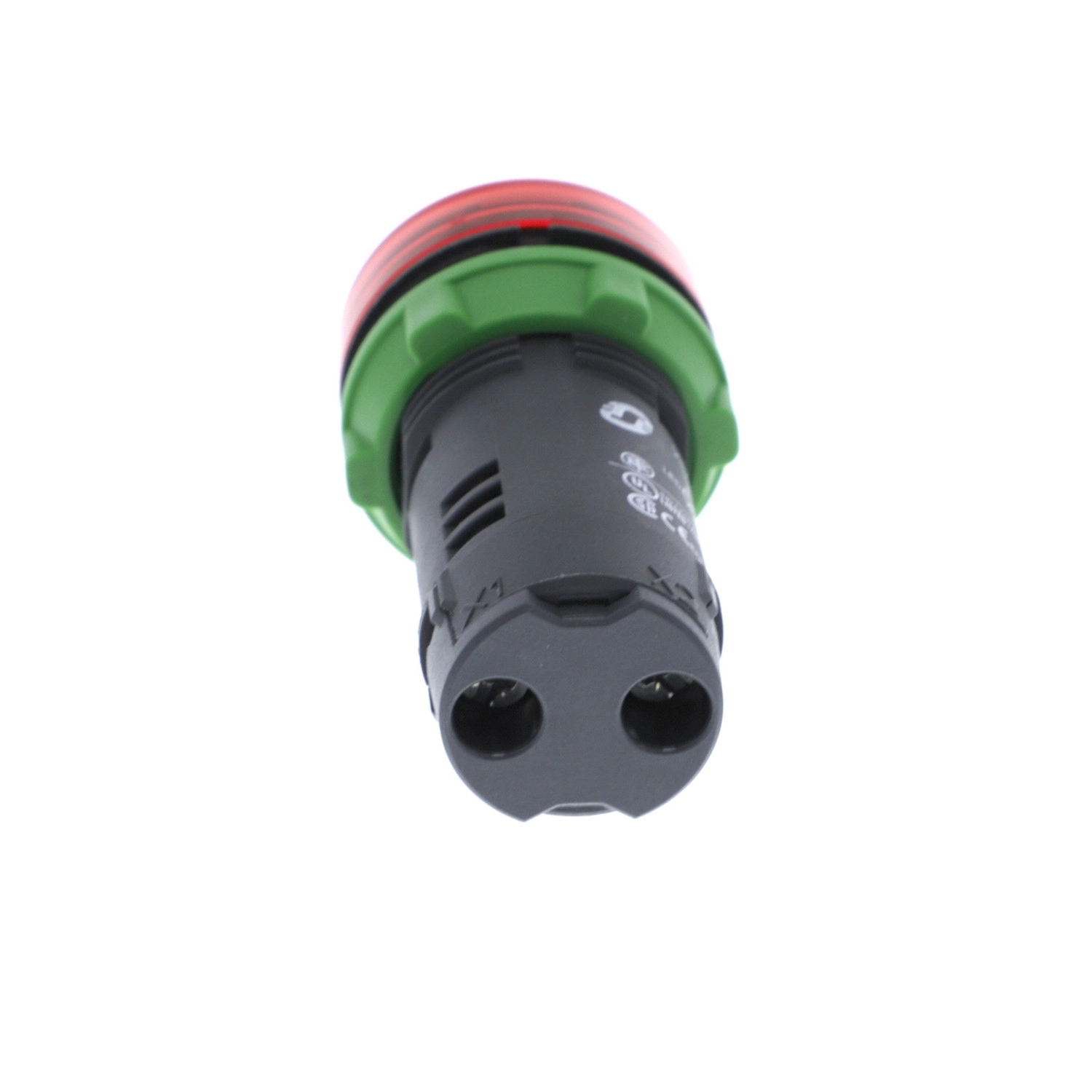

A Schneider Electric Harmony XB5 termékcsalád XB5EVM4 típusú monolitikus jelzőlámpája egy kompakt, professzionális kivitelű ipari jelzőelem, amely kiváló választás vezérlőpanelekbe és irányítórendszerekbe történő beépítésre. A piros színű, univerzális LED fényforrással szerelt jelzőlámpa tökéletes megoldás állapotjelzésre, figyelmeztetésre vagy vészjelzésre ipari környezetben, ahol fontos a megbízható vizuális visszajelzés.
A termék sötétszürke műanyag házzal és műanyag rögzítőgyűrűvel rendelkezik, amely biztosítja a hosszú élettartamot és a könnyű szerelhetőséget. Az univerzális LED technológia kiváló fényerőt és rendkívül hosszú, akár 100.000 órás élettartamot garantál 25°C-on, ami jelentősen csökkenti a karbantartási költségeket és a leállási időt. A beépített LED piros fényt bocsát ki, amely egyenletes, folyamatos fényjelzést biztosít, és a sima lencsének köszönhetően tisztán látható különböző látószögekből is. A Schneider Electric XB5EVM4 jelzőlámpa 22,5 mm-es szabványos rögzítési átmérővel rendelkezik, így könnyen telepíthető a legtöbb vezérlőpanelbe és kezelőfelületbe.
Az XB5EVM4 monolitikus jelzőlámpa kiemelkedő ellenállóképességgel bír szélsőséges környezeti feltételek mellett is. IP66, IP67, IP69 és IP69K védettségi besorolása kiváló védelmet biztosít por, víz és nagynyomású mosás ellen, akár 7000000 Pa nyomásig 55°C-on. A termék -25°C és +70°C közötti üzemi hőmérsékleten is megbízhatóan működik, így szélsőséges környezetben is alkalmazható. Kompatibilis a nemzetközi szabványokkal, beleértve az IEC 60947-1, CSA C22.2 No 14, UL 508 és több egyéb előírást, valamint rendelkezik CSA és UL listázással. Az elektromágneses kompatibilitás terén is kimagasló teljesítményt nyújt, megfelelve az IEC 61000 szabvány vonatkozó részeinek, 2 kV-os tranziensállósággal és 1 kV-os túlfeszültség-védelemmel.
A Schneider Electric XB5EVM4 jelzőlámpa 230-240V AC tápfeszültség tartományban (50/60 Hz) működik, 195-264V AC határértékekkel, és mindössze 14 mA áramfelvétellel rendelkezik. A csatlakoztatás csavaros kapcsokkal történik, amelyek lehetővé teszik akár 2 x 1,5 mm² keresztmetszetű kábel bekötését kábelvéggel, vagy 1 x 0,22 - 2 x 2,5 mm² keresztmetszetű kábel bekötését kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A termék névleges szigetelési feszültsége 250 V (3-as szennyezettségi fokozat), lökőfeszültség-állósága pedig 4 kV az IEC 60947-1 szerint. A mechanikai ellenállóképességet tekintve az XB5EVM4 5 g rezgésállósággal (12-500 Hz tartományban) és 50 g / 30 g ütésállósággal rendelkezik a vonatkozó IEC szabványok szerint. Az IK05 fokozat szerinti ütésvédelme tovább növeli a termék tartósságát ipari környezetben.
Schneider Electric Harmony XB5 - XB5EVM4 - műanyag monolitikus LED jelzőlámpa, Ø22, 230VAC, piros műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Monolitikus jelzőlámpa
Rövid terméknév: XB5
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fejrész típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Sapka/lencse színe: Piros
További információ a működtetőről: Sima lencsével
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Fényforrás színe: Piros
Névleges tápfeszültség: 230...240 V AC, 50/60 Hz
Eszköz kialakítás: Monolitikus termék
Kiegészítő információk
Magasság: 29 mm
Szélesség: 29 mm
Mélység: 54 mm
Kapcsok leírása ISO n°1: (X1-X2)PL
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Jelzés típusa: Folyamatos
Kompatibilitási kód: XB5
Tápfeszültség határértékek: 195…264 V AC
Áramfelvétel: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség-állóság: 1 kV az IEC 61000-4-5 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -25…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok: IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, UL 508, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CSA, UL listed
Rezgésállóság: 5 gn (f= 12…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
30 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisüléssel szembeni ellenállás: 6 kV érintkezéskor (fém részeken) az IEC 61000-4-2 szerint
8 kV szabad levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
Elektromágneses kibocsátás: B osztály az IEC 55011 szerint
