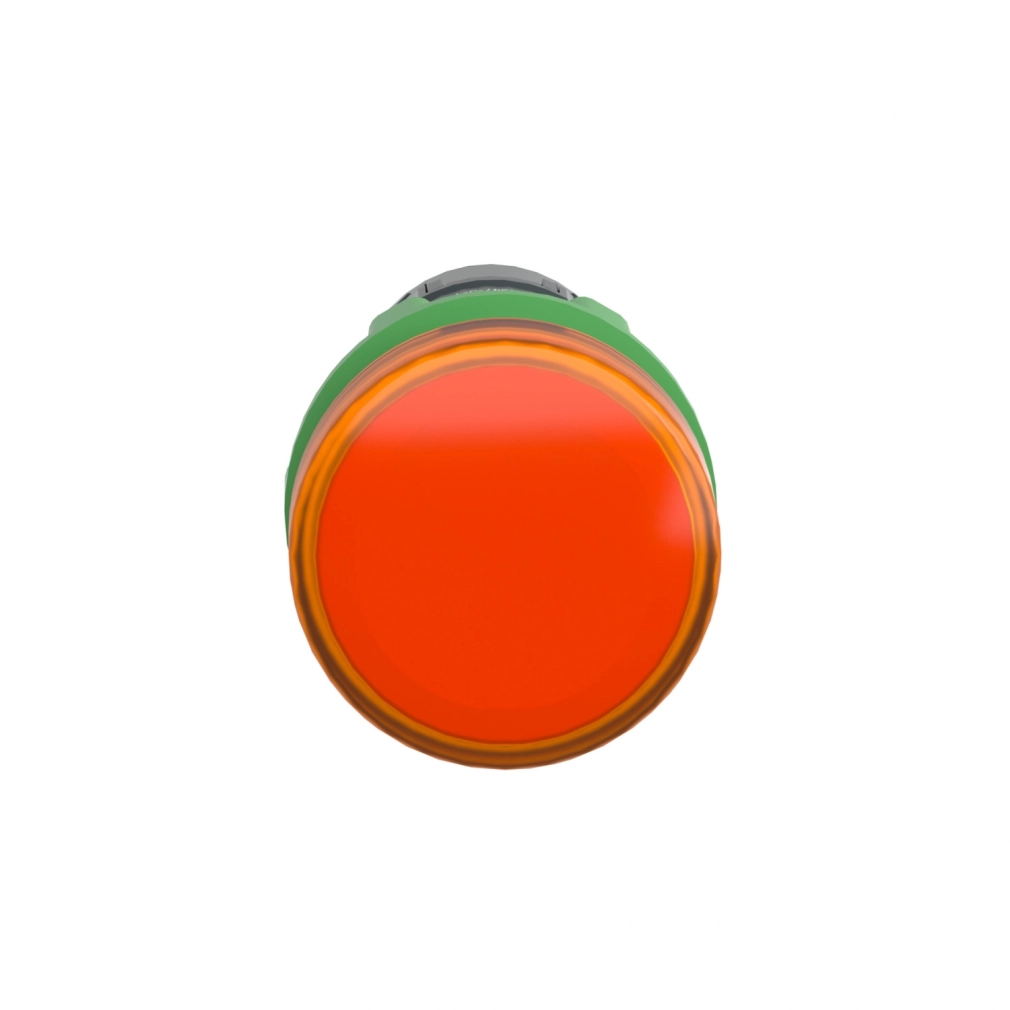

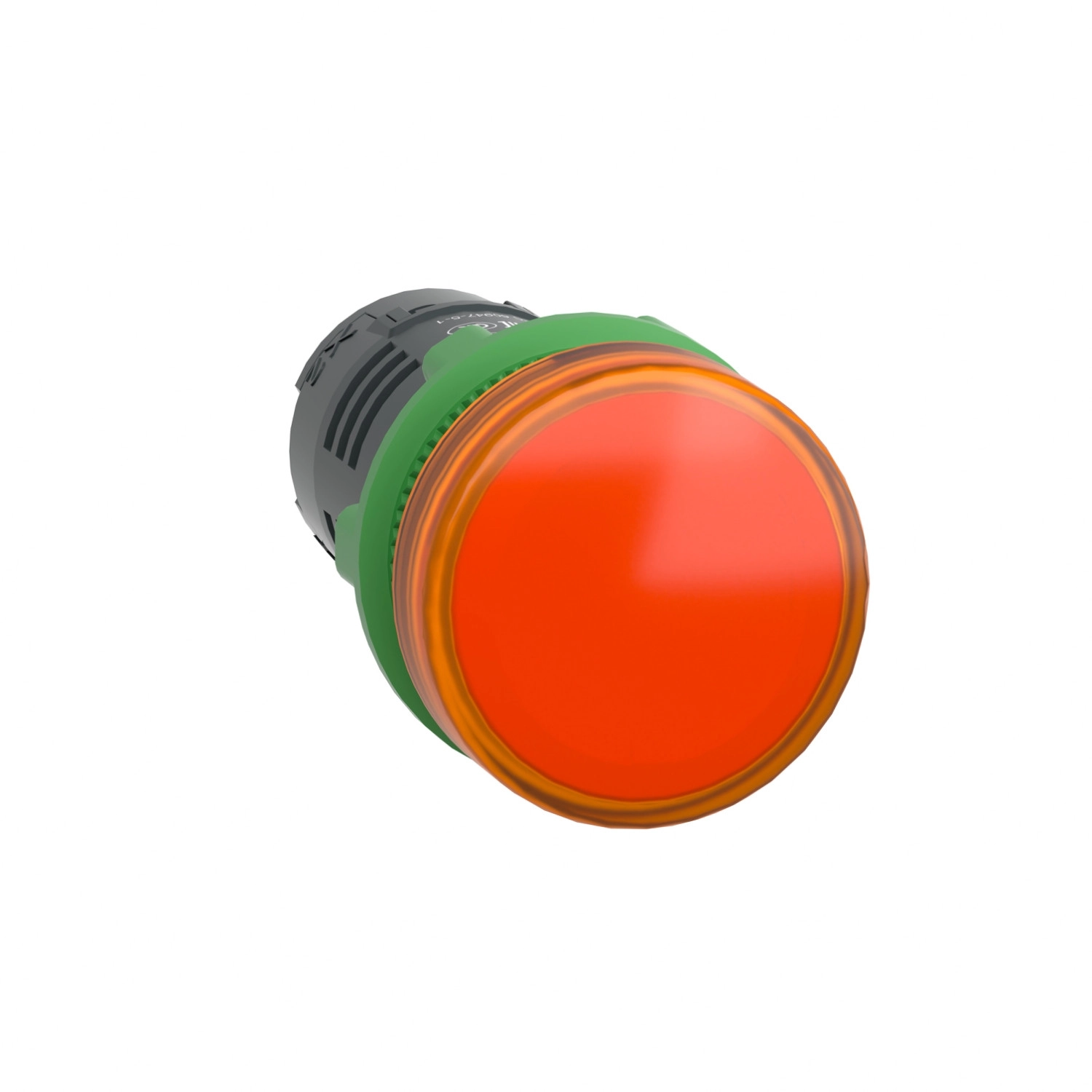

A Schneider Electric Harmony XB5 termékcsaládba tartozó XB5EVG5 jelzőlámpa kiváló választás olyan ipari környezetben, ahol jól látható, megbízható státuszjelzés szükséges. Ez a monolitikus felépítésű narancssárga jelzőlámpa ötvözi a tartósságot és a funkcionalitást, ami hosszú távú, problémamentes működést biztosít.

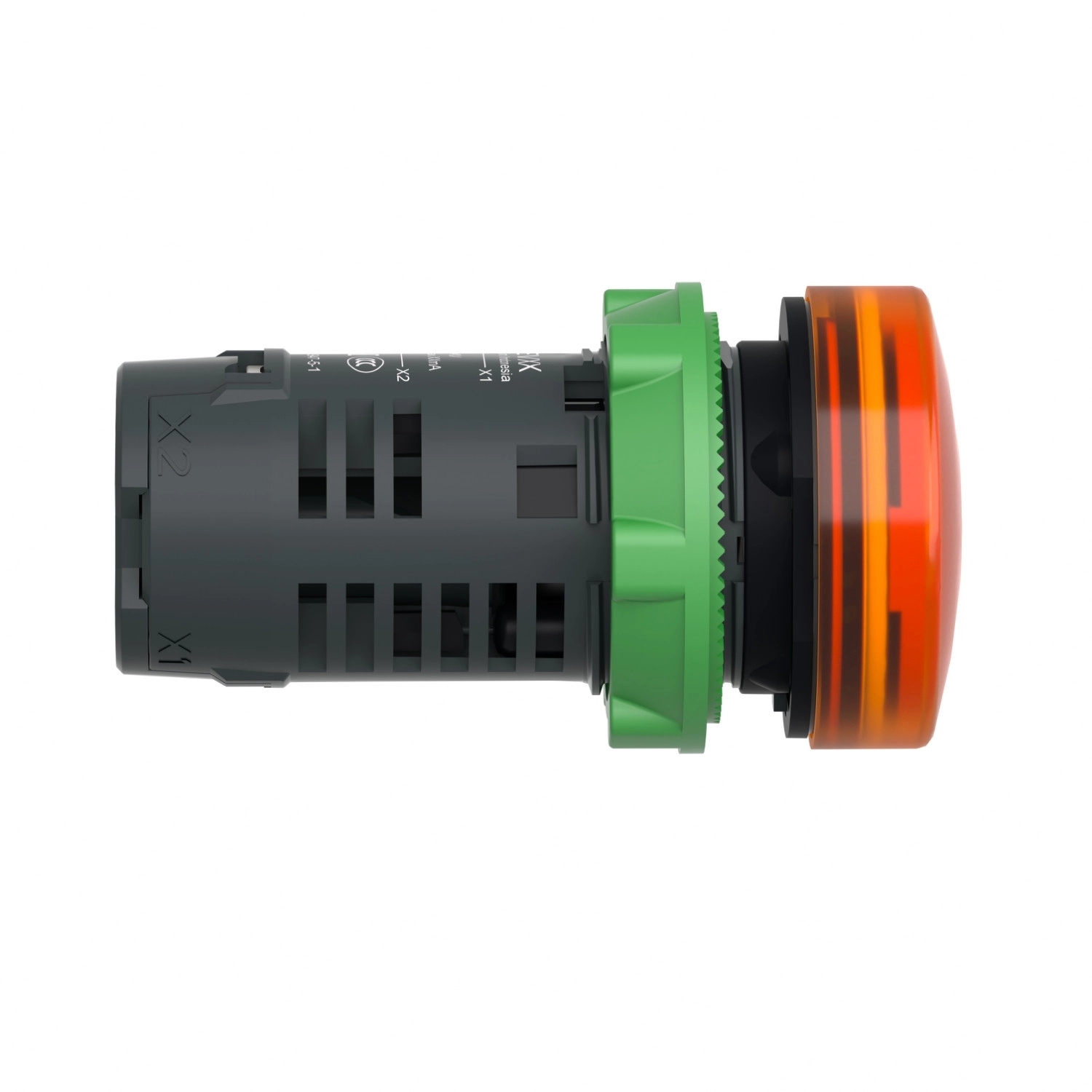

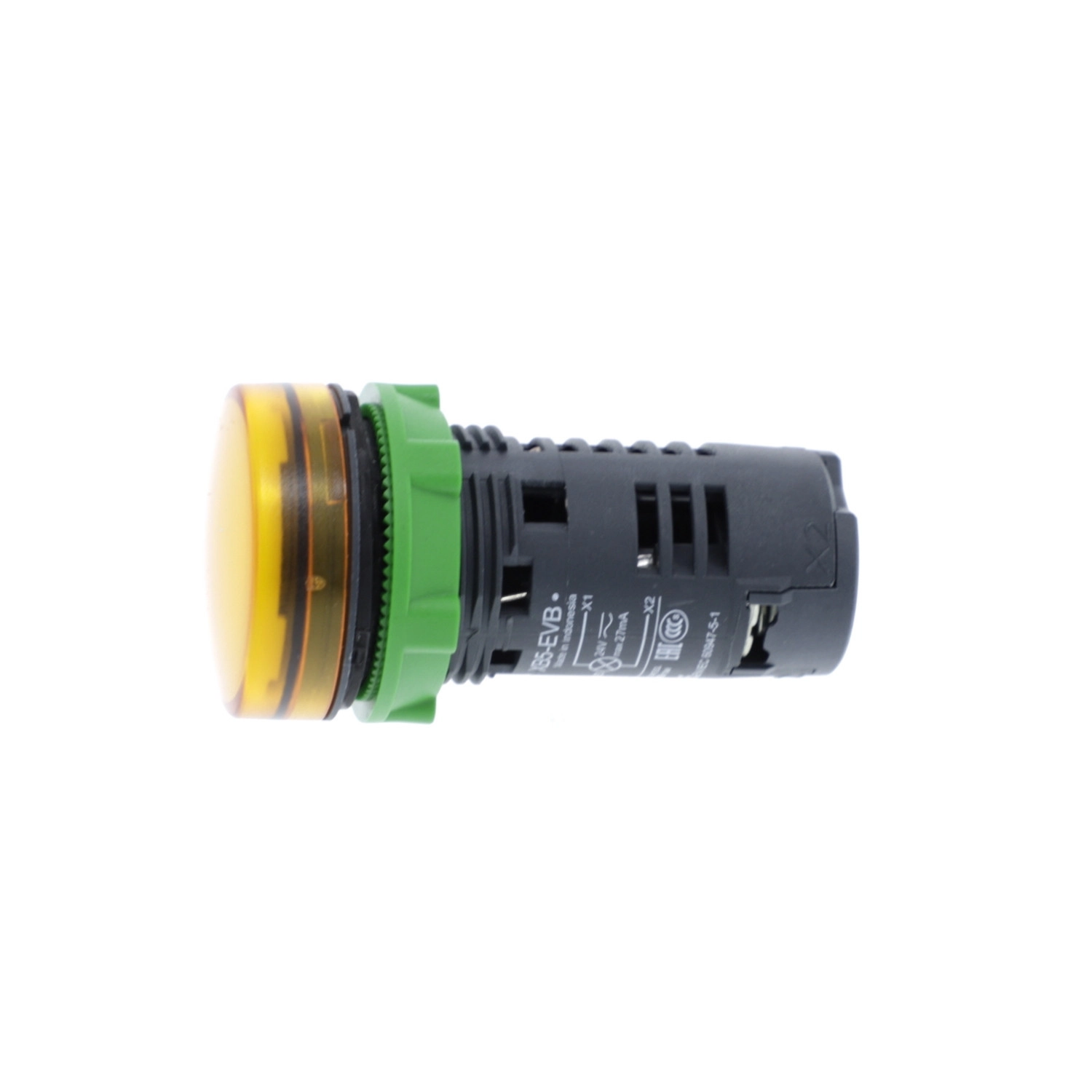

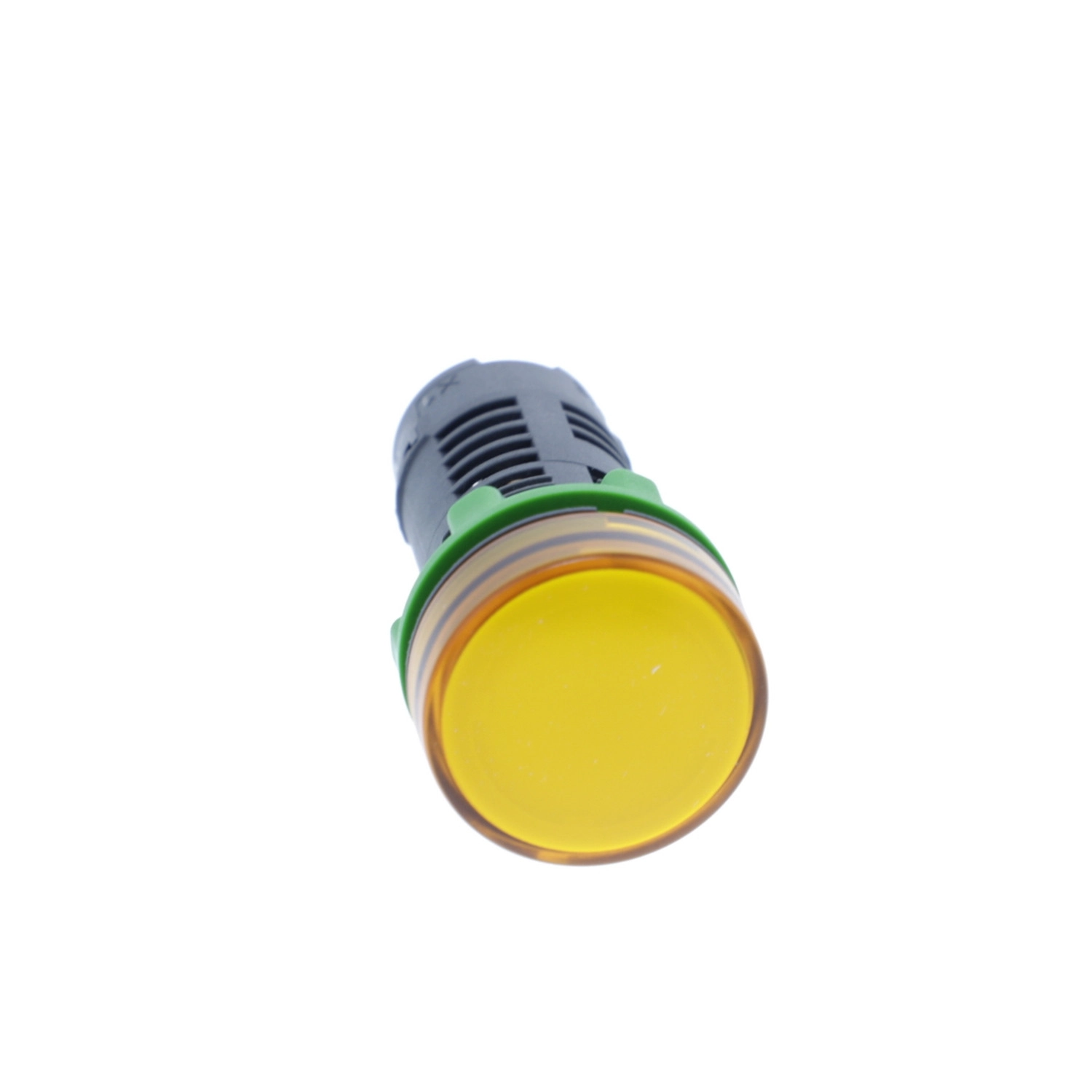

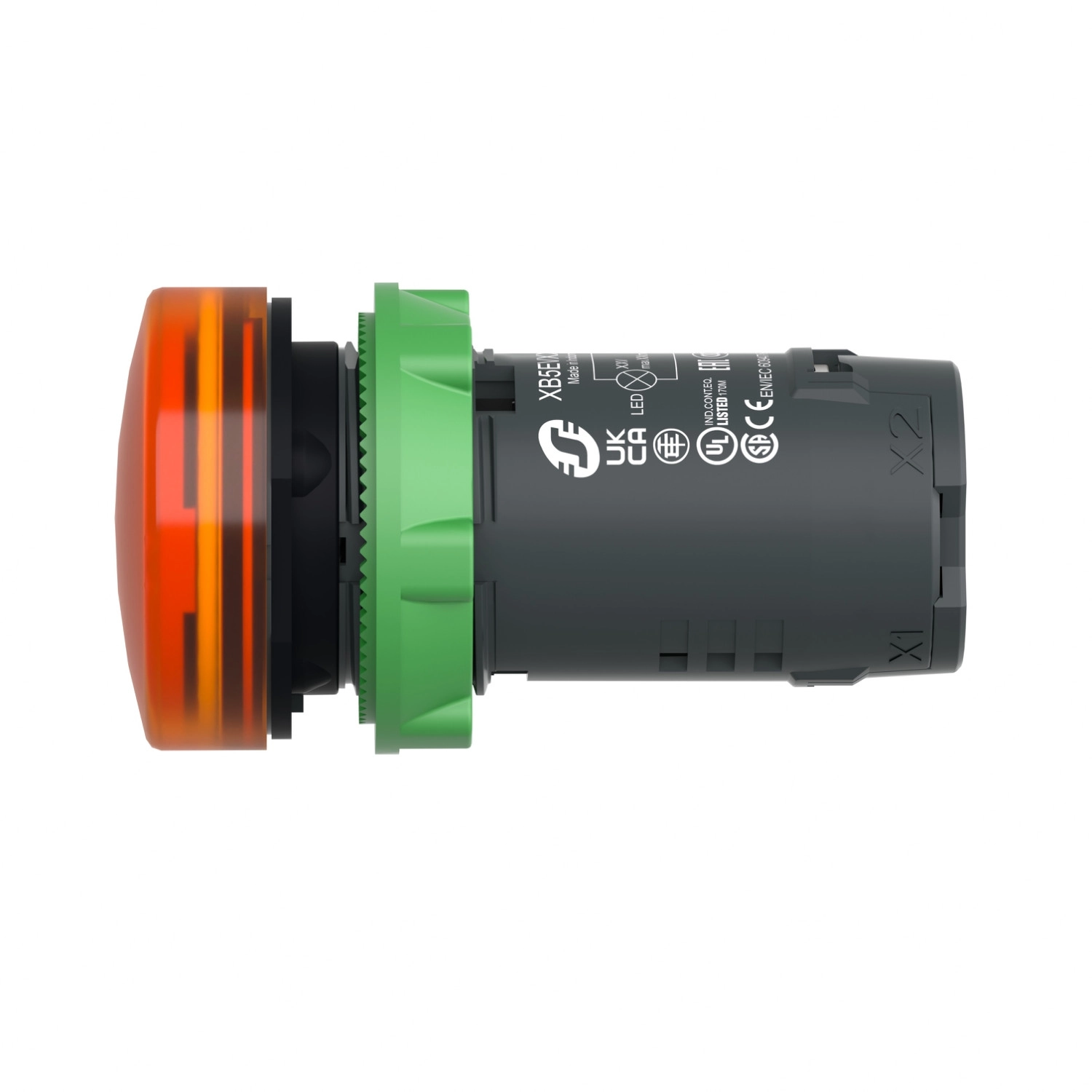

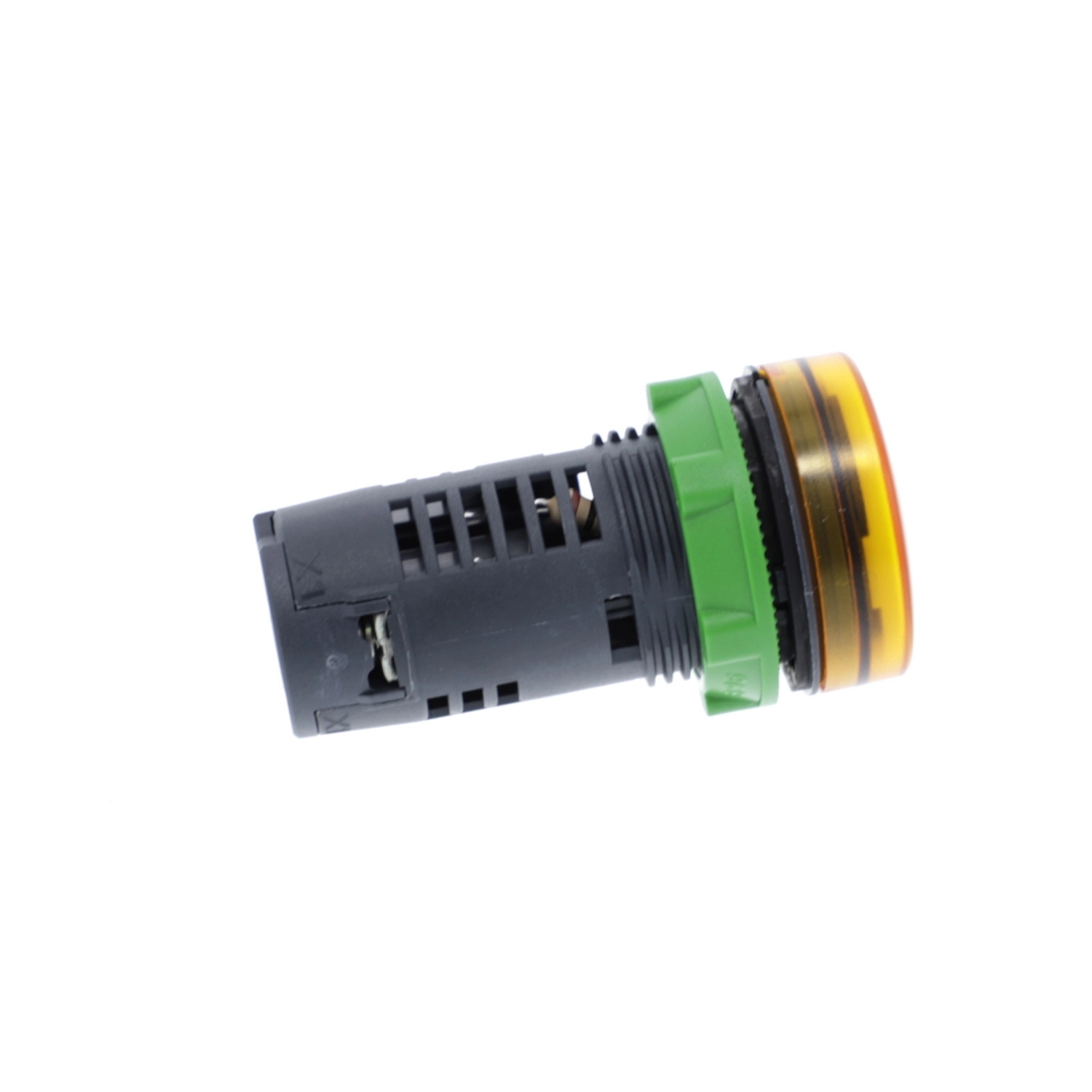

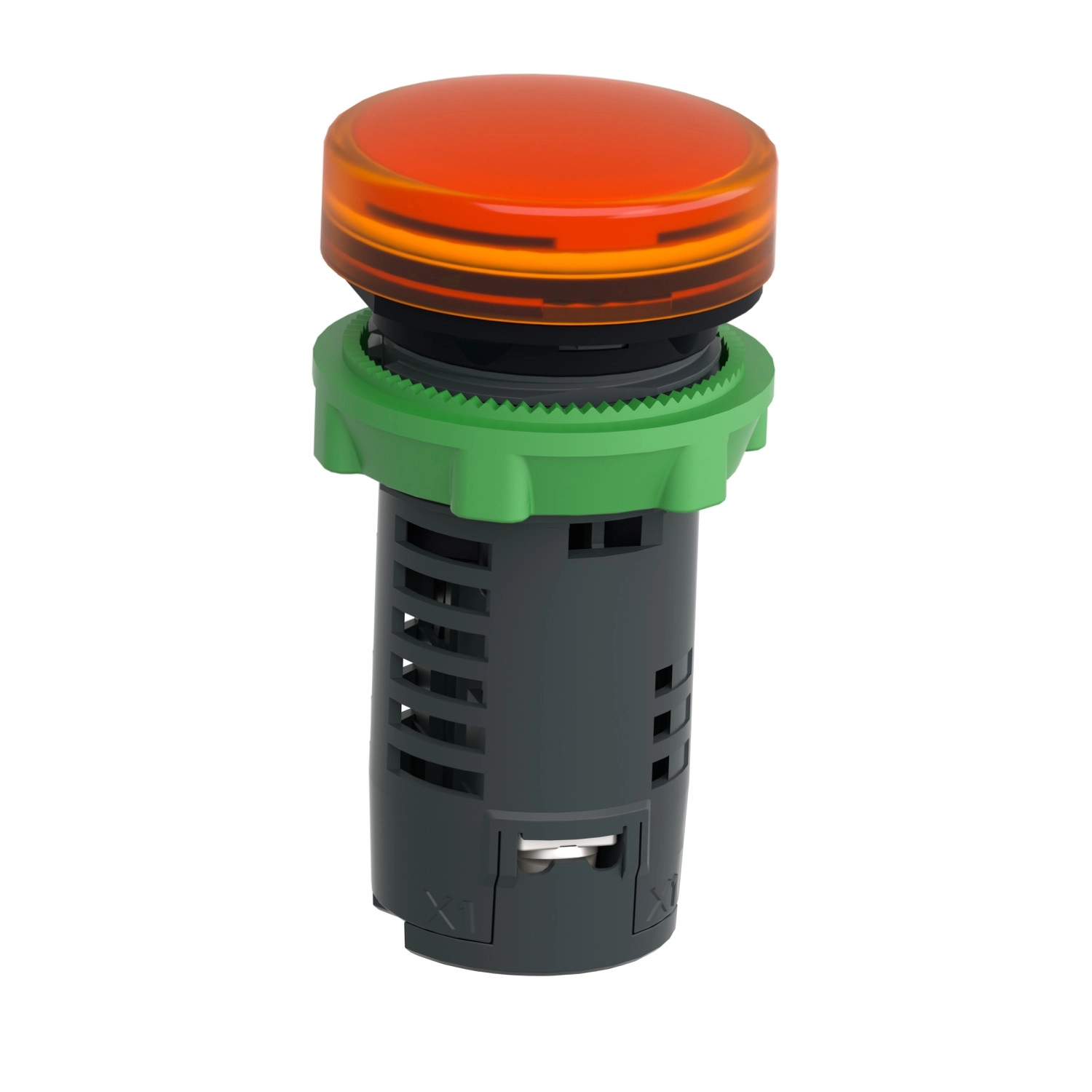

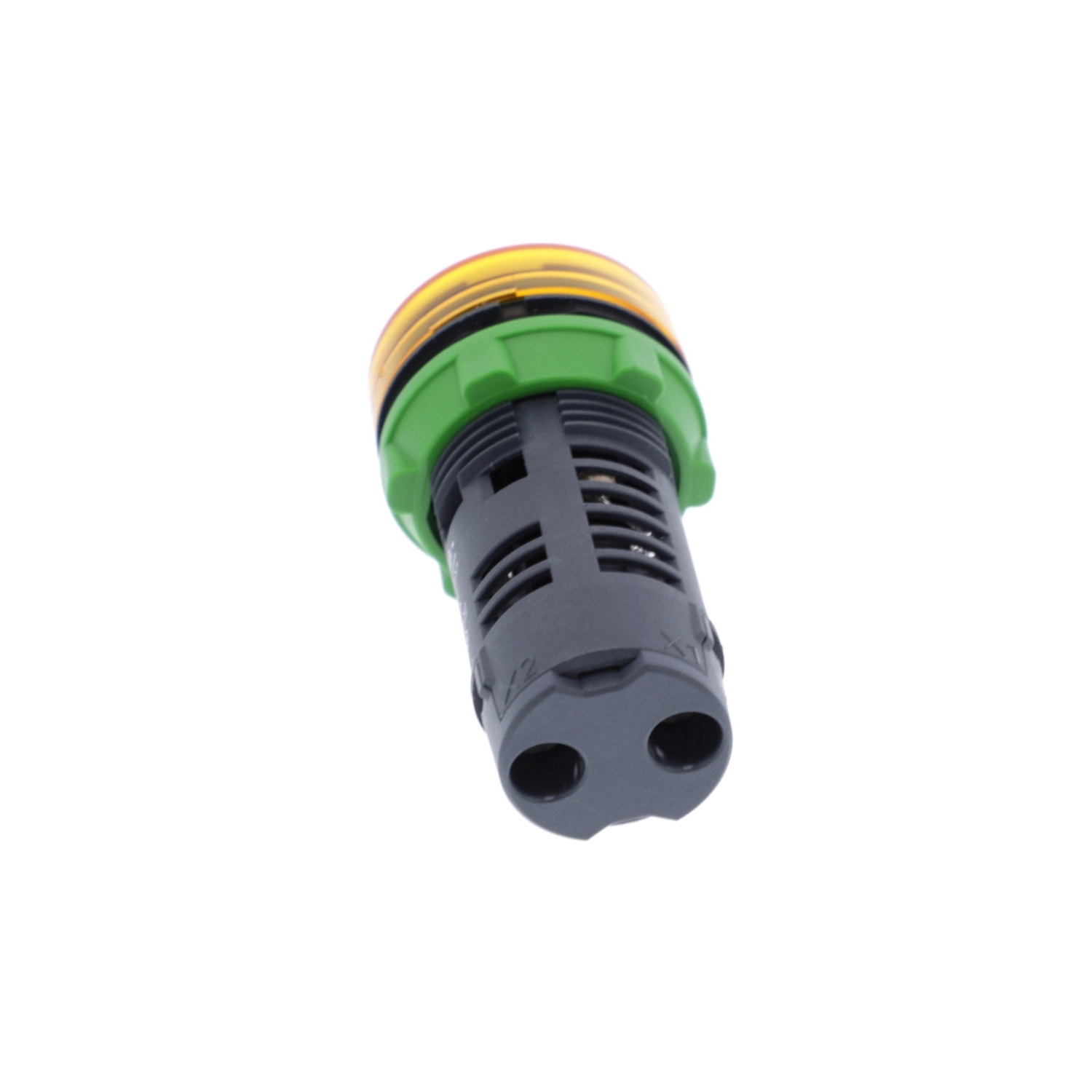

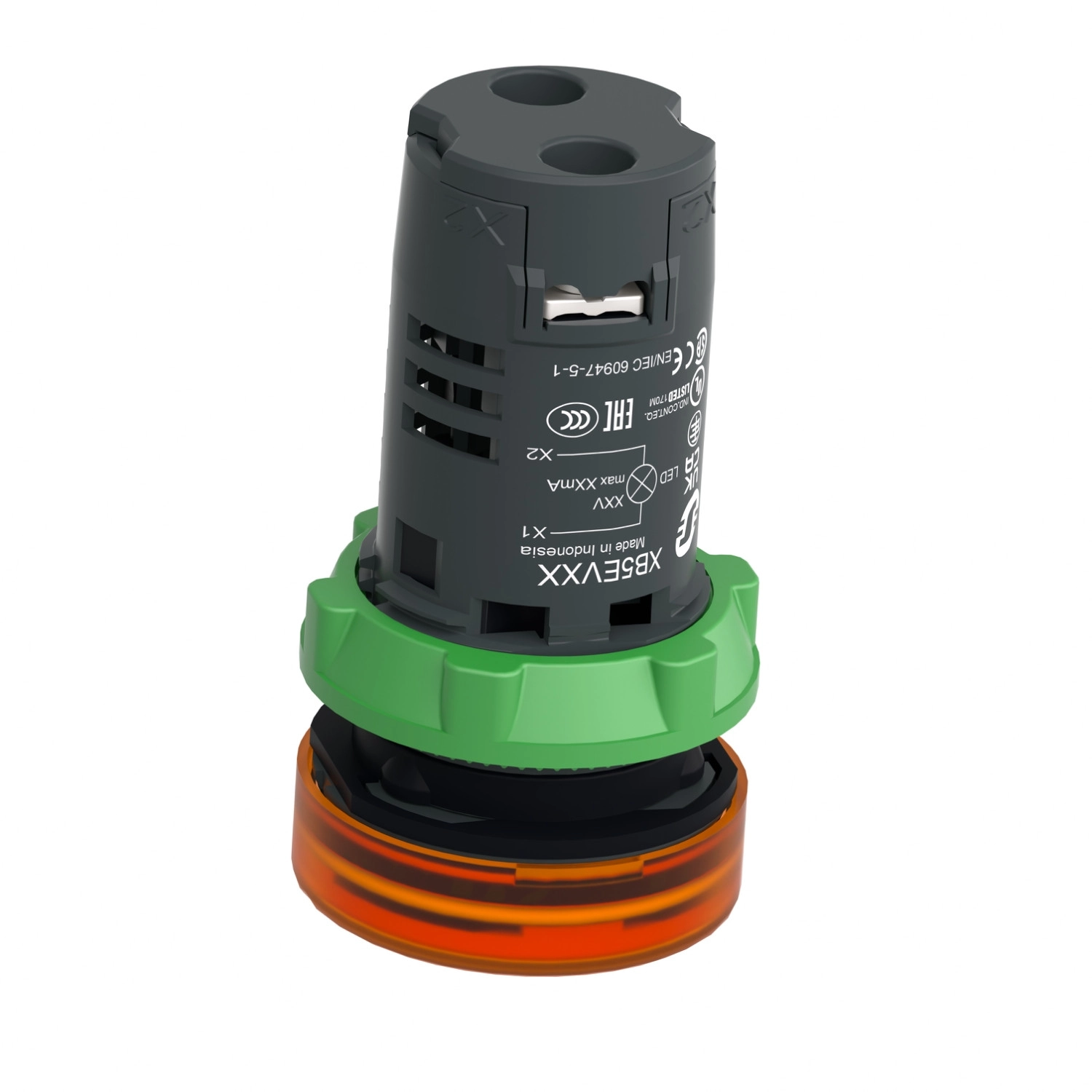

Az XB5EVG5 modell sötétszürke műanyag házba épített, narancs színű, sima búrával ellátott univerzális LED-es jelzőlámpa. A 22,5 mm-es szabványos szerelési átmérőnek köszönhetően könnyen beépíthető a legtöbb ipari kapcsolótáblába és vezérlőpanelbe. A termék 110-120V AC tápfeszültséggel működik 50/60 Hz frekvencián, ami rugalmas alkalmazhatóságot tesz lehetővé. A beépített univerzális LED technológia jelentősen hosszabb élettartamot biztosít a hagyományos izzós megoldásokhoz képest - a specifikációk szerint akár 100.000 üzemórát is elérhet 25°C-os környezeti hőmérséklet mellett, ami minimalizálja a karbantartási igényt és növeli a berendezés rendelkezésre állását.
A jelzőlámpa kiváló ellenállóképességgel rendelkezik a különböző környezeti hatásokkal szemben. IP66, IP67, IP69 és IP69K védelmi besorolásoknak megfelelően teljesen por- és vízálló, valamint ellenáll a nagy nyomású és magas hőmérsékletű vízsugárnak is (7000000 Pa nyomásig, 55°C hőmérsékleten, 0,1 m távolságból). Ezen kívül teljesíti a NEMA 13 és NEMA 4X szabványokat, valamint IK05 besorolással rendelkezik az ütésállóság tekintetében. A termék -25°C és +70°C közötti üzemi hőmérséklet-tartományban használható, tárolási hőmérséklet-tartománya pedig -40°C és +70°C között van, így széles körben alkalmazható különböző ipari környezetekben. A termék rendelkezik TH védőkezeléssel a környezeti hatások ellen.
A csatlakoztatást csavaros kapcsok biztosítják, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékek bekötését teszik lehetővé érvéghüvellyel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékeket érvéghüvely nélkül. A névleges szigetelési feszültség 250V (3-as szennyezettségi fokozat), a névleges lökőfeszültség-állóság pedig 4 kV az IEC 60947-1 szabvány szerint. A jelzőlámpa állandó fénnyel világít, áramfelvétele mindössze 14 mA. Túlfeszültségi kategóriája Class II az IEC 60536 szabvány szerint.
A termék kiváló elektromágneses kompatibilitási tulajdonságokkal rendelkezik: ellenáll az elektrosztatikus kisülésnek (6 kV érintkezésre, 8 kV levegőre), a gyors tranzienseknek (2 kV), a túlfeszültség-impulzusoknak (1 kV), valamint az elektromágneses mezőknek (10 V/m). Rezgésállósága 5 gn (f=12...500 Hz), ütésállósága pedig 50 gn (18 ms időtartamú) és 30 gn (11 ms időtartamú) félszinusz hullámú gyorsulásoknál.
A Schneider Electric XB5EVG5 jelzőlámpa megfelel számos nemzetközi szabványnak, többek között az UL 508, IEC 60947-1, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1 és JIS C8201-1 előírásainak, valamint rendelkezik CSA és UL tanúsítványokkal. Ez a termék ideális választás vezérlőpanelekhez, gépekhez és berendezésekhez, ahol fontos a megbízható vizuális visszajelzés.
Schneider Electric Harmony XB5 - XB5EVG5 - narancssárga monolitikus jelzőlámpa Ø22 egyszerű búra LED - del 110...120V műszaki adatok
Általános jellemzők
Terméktípus: Monolitikus jelzőlámpa
Termékcsalád: Harmony XB5
Rövid terméknév: XB5
Kompatibilitási kód: XB5
Előlap anyaga: Sötétszürke műanyag
Rögzítő gallér anyaga: Műanyag
Fejrész típusa: Szabványos
Szerelési átmérő: 22,5 mm
Jelzőegység fejrészének alakja: Kerek
Sapka/működtető vagy lencse színe: Narancssárga
Működtető kiegészítő információ: Sima lencse
Világítási jellemzők
Fényforrás: Univerzális LED
Izzófoglalat: Integrált LED
Fényforrás színe: Narancssárga
Névleges tápfeszültség: 110...120 V AC 50/60 Hz frekvencián
Tápfeszültség határértékek: 100...132 V AC
Áramfelvétel: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Jelzés típusa: Állandó
Méretek és csatlakoztatás
Magasság: 29 mm
Szélesség: 29 mm
Mélység: 54 mm
Kapcsok leírása ISO n°1: (X1-X2)PL
Csatlakozások - kapcsok: Csavaros szorítókapcsok, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavaros szorítókapcsok, 1 x 0,22...2 x 2,5 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Védettség és elektromos jellemzők
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Túlfeszültség kategória: Class II az IEC 60536 szerint
Túlfeszültség-állóság: 1 kV az IEC 61000-4-5 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegőhőmérséklet tároláshoz: -40…70 °C
Környezeti levegőhőmérséklet működéshez: -25…70 °C
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C hőmérsékleten, távolság: 0,1 m
Megfelelőség és ellenálló képesség
Szabványok: UL 508, IEC 60947-1, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: CSA, UL listed
Rezgésállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
30 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisüléssel szembeni ellenállás: 6 kV érintkezésen (fém részeken) az IEC 61000-4-2 szerint
8 kV levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
Elektromágneses emisszió: B osztály az IEC 55011 szerint
