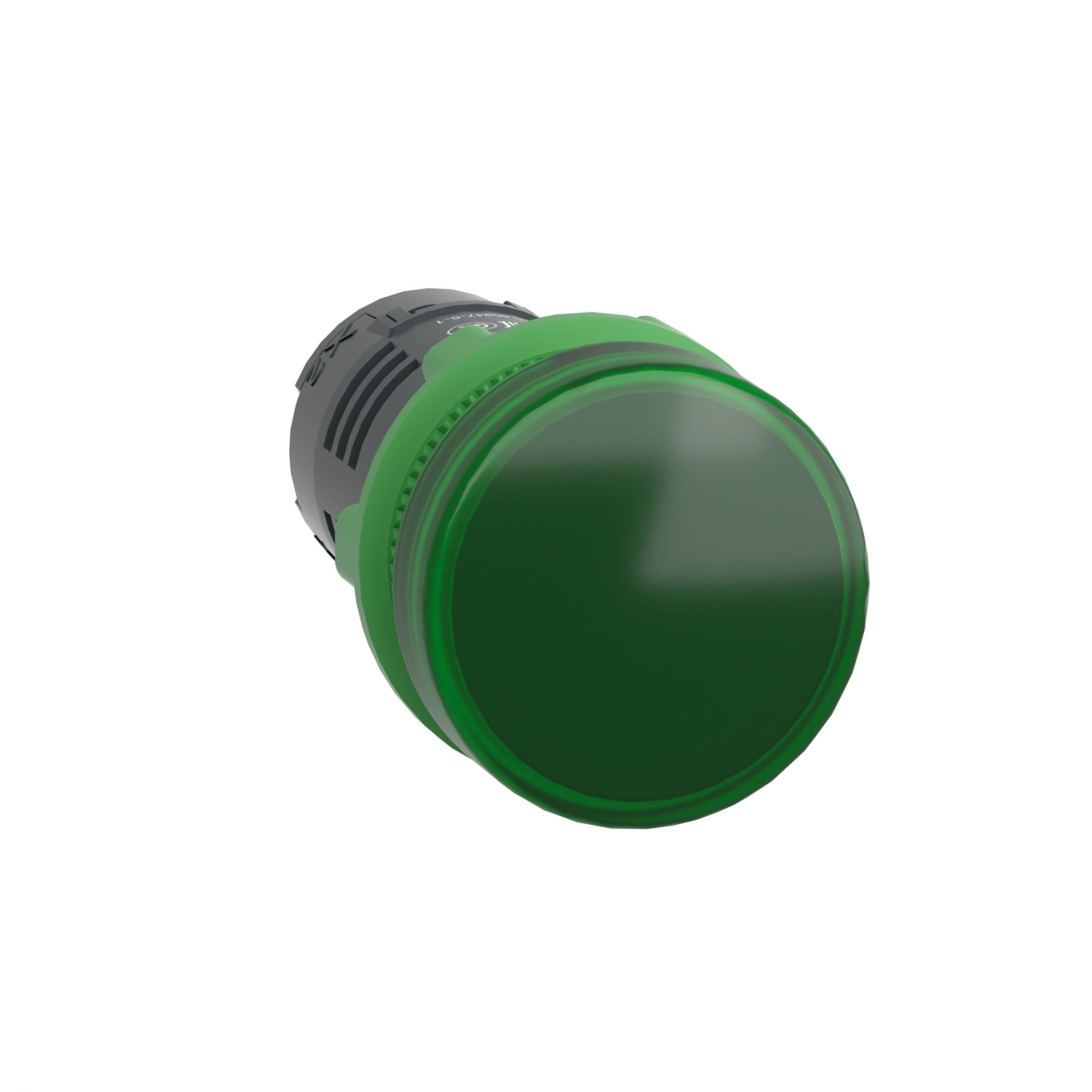

A Schneider Electric Harmony XB5EVG3 egy kiváló minőségű, monolitikus jelzőlámpa, amely széleskörű ipari alkalmazásokban használható. Ez a zöld színű jelzőlámpa a Harmony XB5 termékcsalád része, amely megbízhatóságáról és tartósságáról ismert az automatizálási és vezérlési rendszerekben világszerte.
A termék sötétszürke műanyag házban került kialakításra, standard kerek fejjel, amelynek átmérője 29 mm. A rögzítési átmérő 22,5 mm, ami iparági szabványnak számít, így könnyen beilleszthető a legtöbb kapcsolótáblába és vezérlőpanelbe. A jelzőlámpa egyszerű, sima lencsével rendelkezik, amely tiszta, jól látható zöld fényt biztosít. A beépített univerzális LED technológia hosszú, akár 100.000 órás élettartamot garantál 25°C-os normál üzemi hőmérsékleten, így minimalizálja a karbantartási igényeket és a cserék gyakoriságát.
A XB5EVG3 jelzőlámpa 110-120V AC tápfeszültséggel működik 50/60 Hz frekvencián, áramfelvétele mindössze 14 mA. Az eszköz rendkívül strapabíró, amit a magas szintű védettségi besorolások is bizonyítanak: IP66, IP67, IP69, IP69K védettséggel rendelkezik, valamint megfelel a NEMA 13 és NEMA 4X szabványoknak is. Ez alkalmassá teszi kültéri használatra, valamint olyan környezetben való alkalmazásra, ahol magas nyomású mosás is előfordulhat (akár 7000000 Pa nyomásig 55°C hőmérsékleten, 0,1 méter távolságból). Az IK05 besorolás pedig megfelelő mechanikai védelmet biztosít.

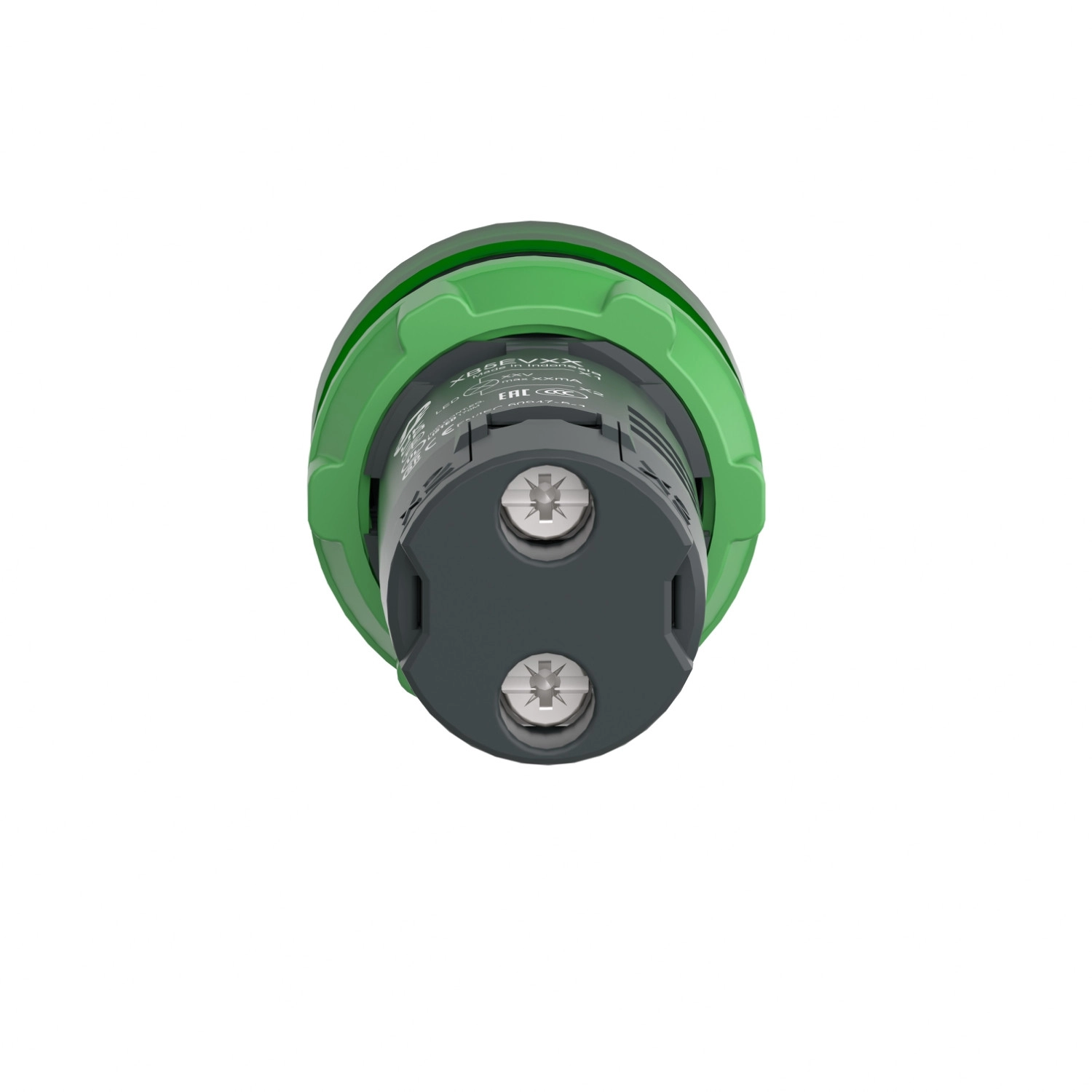

A termék csatlakoztatása csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékek befogadására alkalmasak kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek befogadására kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A névleges szigetelési feszültség 250 V (3-as szennyezettségi fokozat), míg a névleges lökőfeszültség 4 kV az IEC 60947-1 szerint. Kiváló elektromágneses kompatibilitási jellemzőkkel rendelkezik, beleértve a 2 kV-os gyors tranziens ellenállást és 10 V/m elektromágneses mezőellenállást.
A Schneider Electric XB5EVG3 jelzőlámpa számos nemzetközi szabványnak megfelel, beleértve a CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, UL 508, IEC 60947-5-4 és JIS C8201-1 előírásokat. Rendelkezik UL és CSA tanúsítvánnyal is. A termék szélsőséges körülmények között is megbízhatóan működik, -25...70 °C közötti üzemi hőmérsékleten és -40...70 °C közötti tárolási hőmérsékleten. Kiváló rezgésállósággal rendelkezik (5 gn, f=12...500 Hz) az IEC 60068-2-6 szerint, valamint ütésállósága is kiemelkedő: 50 gn (időtartam=18 ms) és 30 gn (időtartam=11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint.
Schneider Electric Harmony XB5 - XB5EVG3 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Jelzőlámpa
Eszköz rövid neve: XB5
Kivitel: Monolitikus termék
Jelzés típusa: Folyamatos
Kompatibilitási kód: XB5
Fizikai jellemzők
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Sapka/működtető vagy lencse színe: Zöld
Működtető kiegészítő információ: Sima lencsével
Szerelési átmérő: 22,5 mm
Magasság: 29 mm
Szélesség: 29 mm
Mélység: 54 mm
Elektromos jellemzők
Fényforrás: Univerzális LED
Fényforrás foglalat: Integrált LED
Fényforrás színe: Zöld
Névleges tápfeszültség [Us]: 110...120 V AC 50/60 Hz
Feszültséghatárok: 100...132 V AC
Áramfelvétel: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség-védelem: 1 kV az IEC 61000-4-5 szerint
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-1 szerint
Csatlakozások
Kapcsok leírása ISO n°1: (X1-X2)PL
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegőhőmérséklet tároláskor: -40...70 °C
Környezeti levegőhőmérséklet üzemelés közben: -25...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Nagy nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, UL 508, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Rezgésállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint, 30 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
