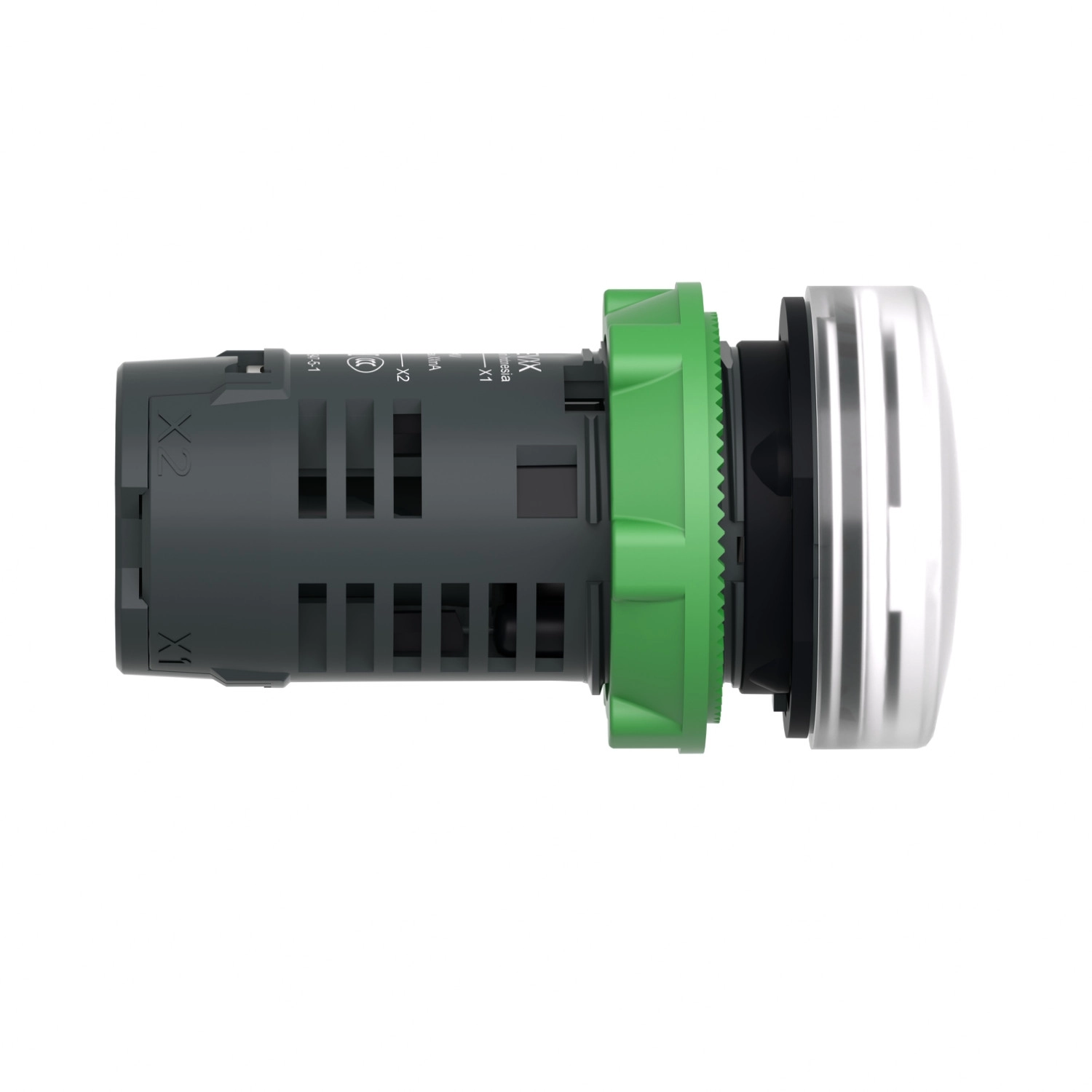

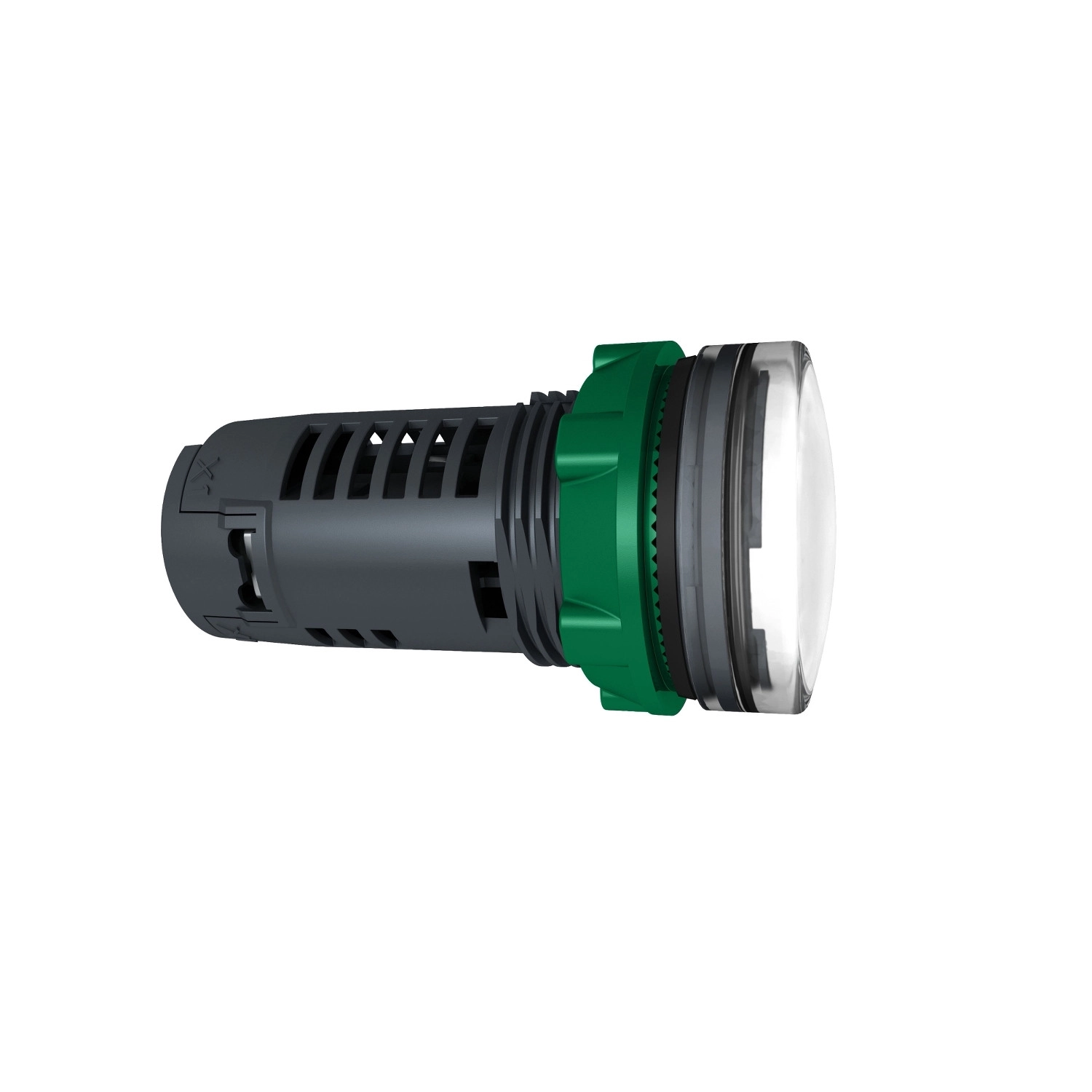

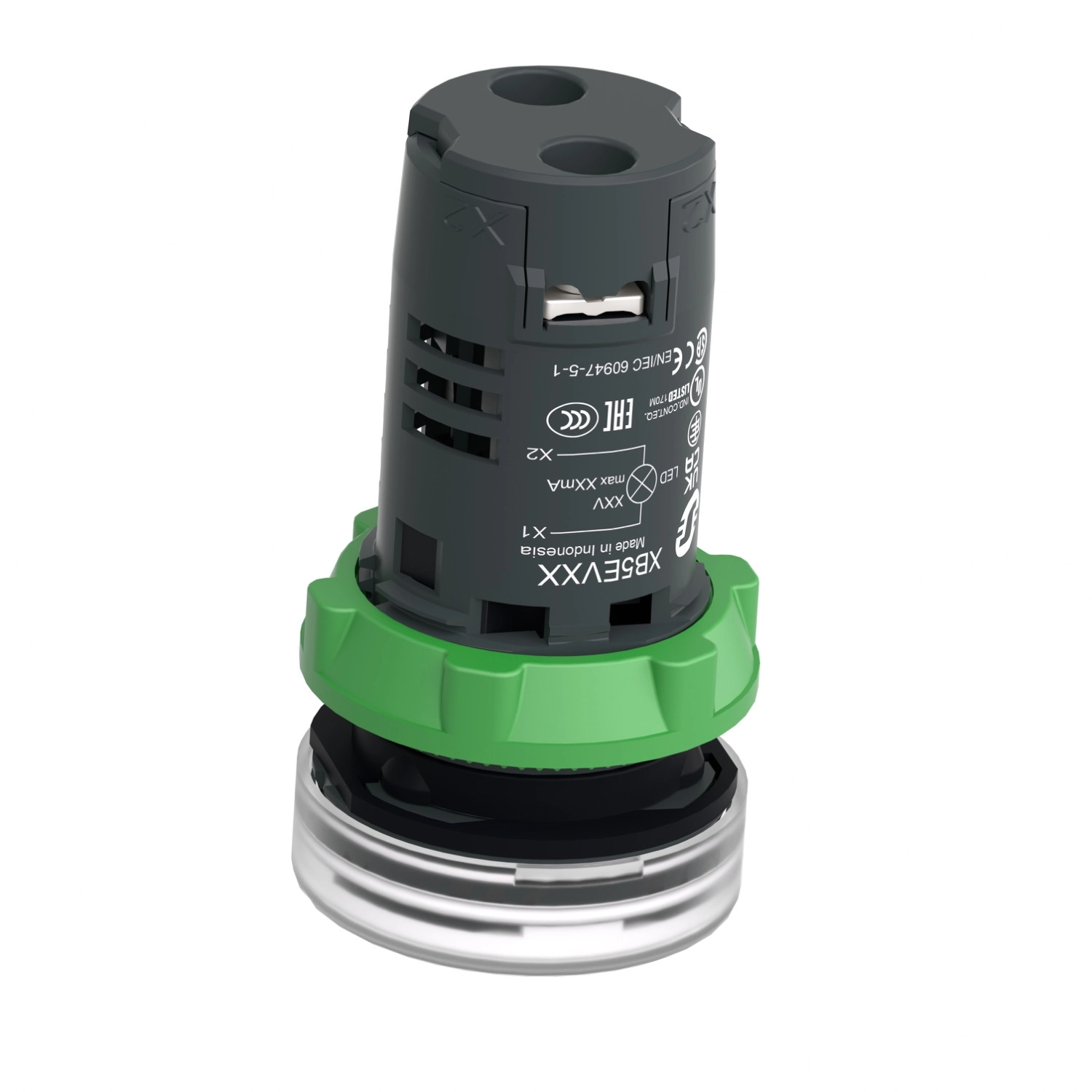

A Harmony XB5EVG1 jelzőlámpa a Schneider Electric innovatív terméke, amely kitűnő megoldást kínál ipari vezérlőrendszerek és kapcsolószekrények vizuális jelzéseire. Ez a monolitikus kialakítású LED-es jelzőlámpa egyszerű, mégis rendkívül megbízható eszköz, amely funkcionalitást és hosszú élettartamot biztosít.
A XB5EVG1 modell sötétszürke műanyag házban található, amelyhez fehér színű, sima lencse tartozik. A termék kialakítása célszerű és könnyen szerelhető, szabványos 22,5 mm-es furatátmérővel rendelkezik, amely iparági standard méretnek számít. Ennek köszönhetően könnyedén beilleszthető a legtöbb vezérlőpanelbe vagy kapcsolószekrénybe. A beépítési mélysége mindössze 54 mm, a fej átmérője pedig 29 mm, ami kompakt megjelenést biztosít. A termék befogási vastagsága 1 mm és 6 mm között változhat, így különböző vastagságú panelekbe telepíthető.
A XB5EVG1 jelzőlámpa 110-120 V AC tápfeszültséggel működik 50/60 Hz frekvencián, és univerzális LED fényforrással szerelt, amely integrált (beépített) kivitelű. A fehér fényforrás állandó, egyenletes fényt biztosít, így tökéletesen alkalmas állapotjelzésre. Áramfelvétele mindössze 14 mA, ami energiahatékony működést tesz lehetővé. A termék rendkívül hosszú, 100 000 órás élettartammal rendelkezik névleges feszültség és 25 °C-os környezeti hőmérséklet mellett. Ez a tulajdonság jelentősen csökkenti a karbantartási igényt és növeli a rendszer megbízhatóságát. A tápfeszültség határértékei 100-132 V AC, így kisebb hálózati ingadozások esetén is stabil működést biztosít.
A Schneider Electric XB5EVG1 jelzőlámpa kiemelkedő védelmi szinttel rendelkezik: IP66, IP67, IP69 és IP69K védettségi fokozattal büszkélkedhet az IEC 60529 és ISO 20653 szabványoknak megfelelően. Ez azt jelenti, hogy teljesen por- és vízsugár ellen védett, valamint nagy nyomású, magas hőmérsékletű vízsugárral szemben is ellenálló (7000000 Pa, 55 °C, 0,1 m távolságról). NEMA besorolása szerint NEMA 13 és NEMA 4X védettséggel rendelkezik, mechanikai ütésállósága pedig IK05 szintű. Ezek a tulajdonságok különösen alkalmassá teszik ipari környezetben, mosókonyhákban, élelmiszeripari létesítményekben vagy kültéri alkalmazásokban való használatra. A termék kiemelkedő rezgésállósággal is rendelkezik: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szabvány szerint, valamint kiváló ütésállósággal: 50 gn (időtartam = 18 ms) vagy 30 gn (időtartam = 11 ms) az IEC 60068-2-27 szerint. A készülék ellenáll a gyors tranziens jelenségeknek (2 kV az IEC 61000-4-4 szerint) és az elektromágneses mezőknek (10 V/m az IEC 61000-4-3 szerint) is, továbbá B osztályú elektromágneses kibocsátási jellemzőkkel rendelkezik az IEC 55011 szabvány szerint.
Schneider Electric Harmony XB5 - XB5EVG1 - műanyag monolitikus LED jelzőlámpa, Ø22, 120VAC, fehér műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Jelzőlámpa
Eszköz rövid neve: XB5
Keret anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Lencse színe: Fehér
Lencse típusa: Sima
Fényforrás: Univerzális LED
Fényforrás foglalata: Integrált LED
Fényforrás színe: Fehér
Névleges tápfeszültség: 110...120 V AC, 50/60 Hz
Eszköz kivitele: Monolitikus termék
Kiegészítő adatok
Magasság: 29 mm
Szélesség: 29 mm
Mélység: 54 mm
Csatlakozás leírása: ISO n°1 (X1-X2)PL
Csatlakozások - terminálok: Csavaros kapocs terminálok, <= 2 x 1,5 mm² kábelvéggel, IEC 60947-1 szerint
Csavaros kapocs terminálok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül, IEC 60947-1 szerint
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV IEC 60947-1 szerint
Jelzés típusa: Állandó
Kompatibilitási kód: XB5
Tápellátás
Tápfeszültség határok: 100...132 V AC
Áramfelvétel: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség-állóság: 1 kV IEC 61000-4-5 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Túlfeszültség kategória: II. osztály IEC 60536 szerint
IP védettségi fokozat: IP66 IEC 60529 szerint
IP67 IEC 60529 szerint
IP69 IEC 60529 szerint
IP69K ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK05 IEC 50102 szerint
Szabványok: JIS C8201-5-1, UL 508, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: CSA, UL listed
Rezgésállóság: 5 gn (f= 12...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén IEC 60068-2-27 szerint
30 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén IEC 60068-2-27 szerint
Gyors tranziens ellenállóképesség: 2 kV IEC 61000-4-4 szerint
Elektromágneses mező elleni védelem: 10 V/m IEC 61000-4-3 szerint
Elektrosztatikus kisülés elleni védelem: 6 kV érintkezésre (fém részeken) IEC 61000-4-2 szerint
8 kV szabad levegőben (szigetelő részeken) IEC 61000-4-2 szerint
Elektromágneses emisszió: B osztály IEC 55011 szerint
Mechanikai adatok
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
