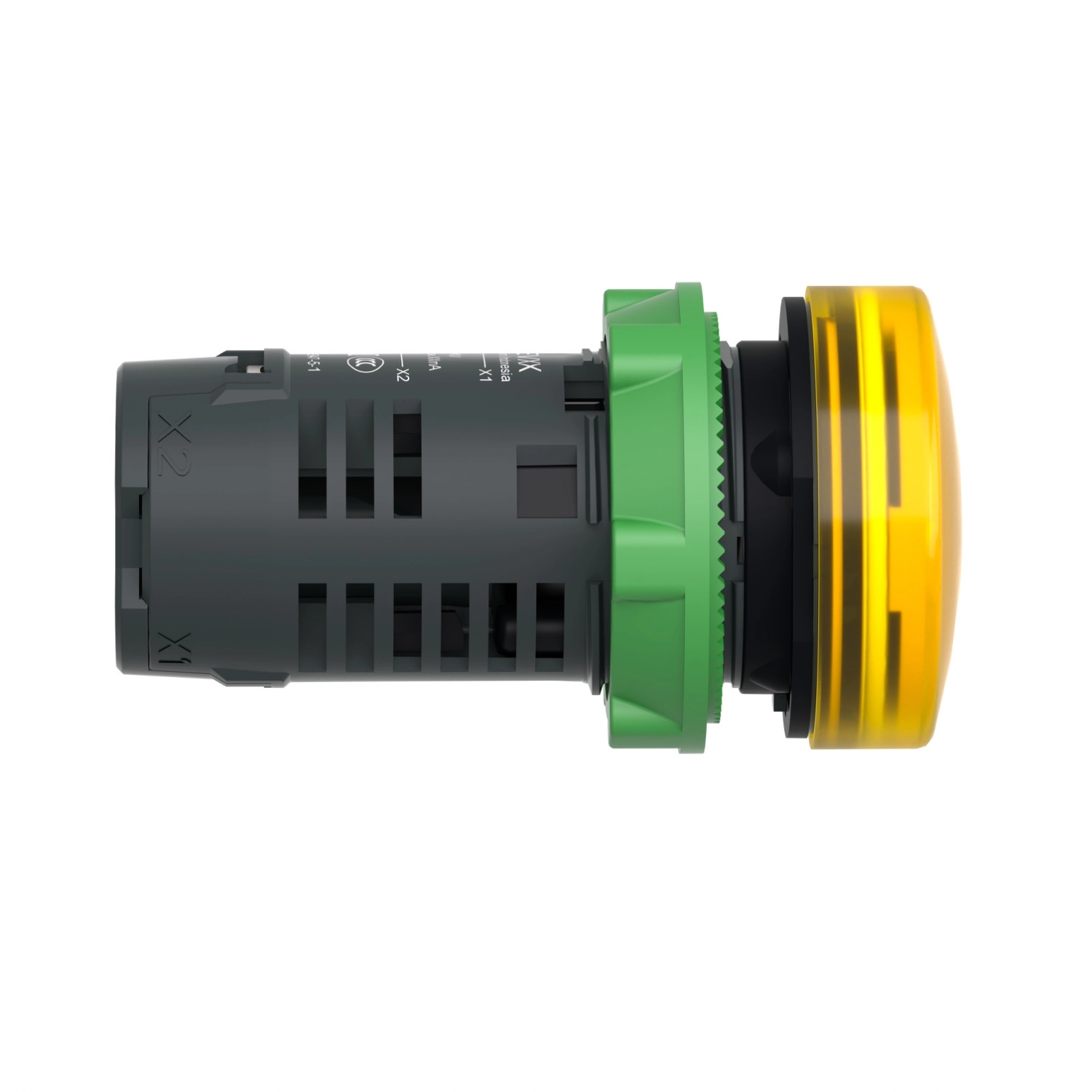

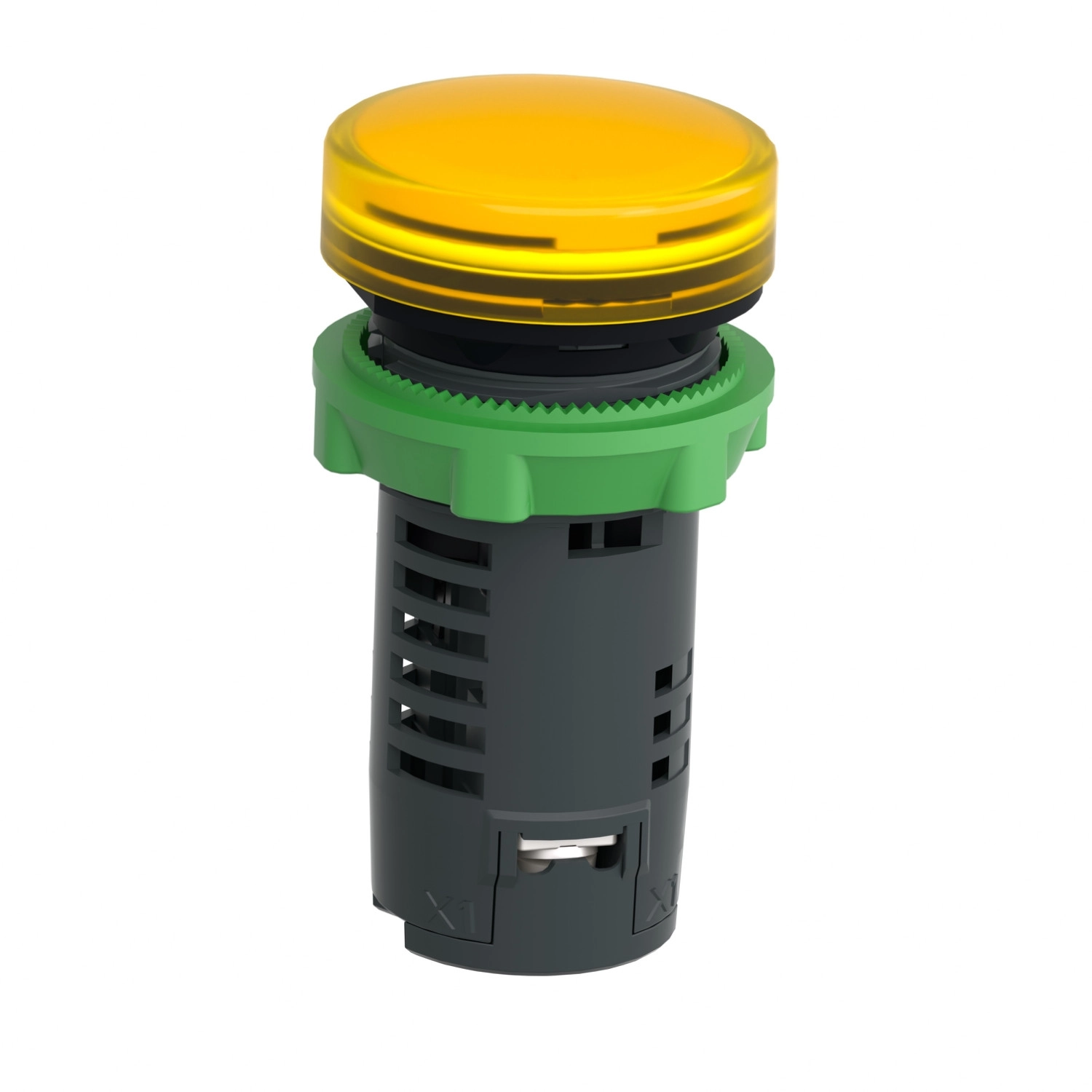

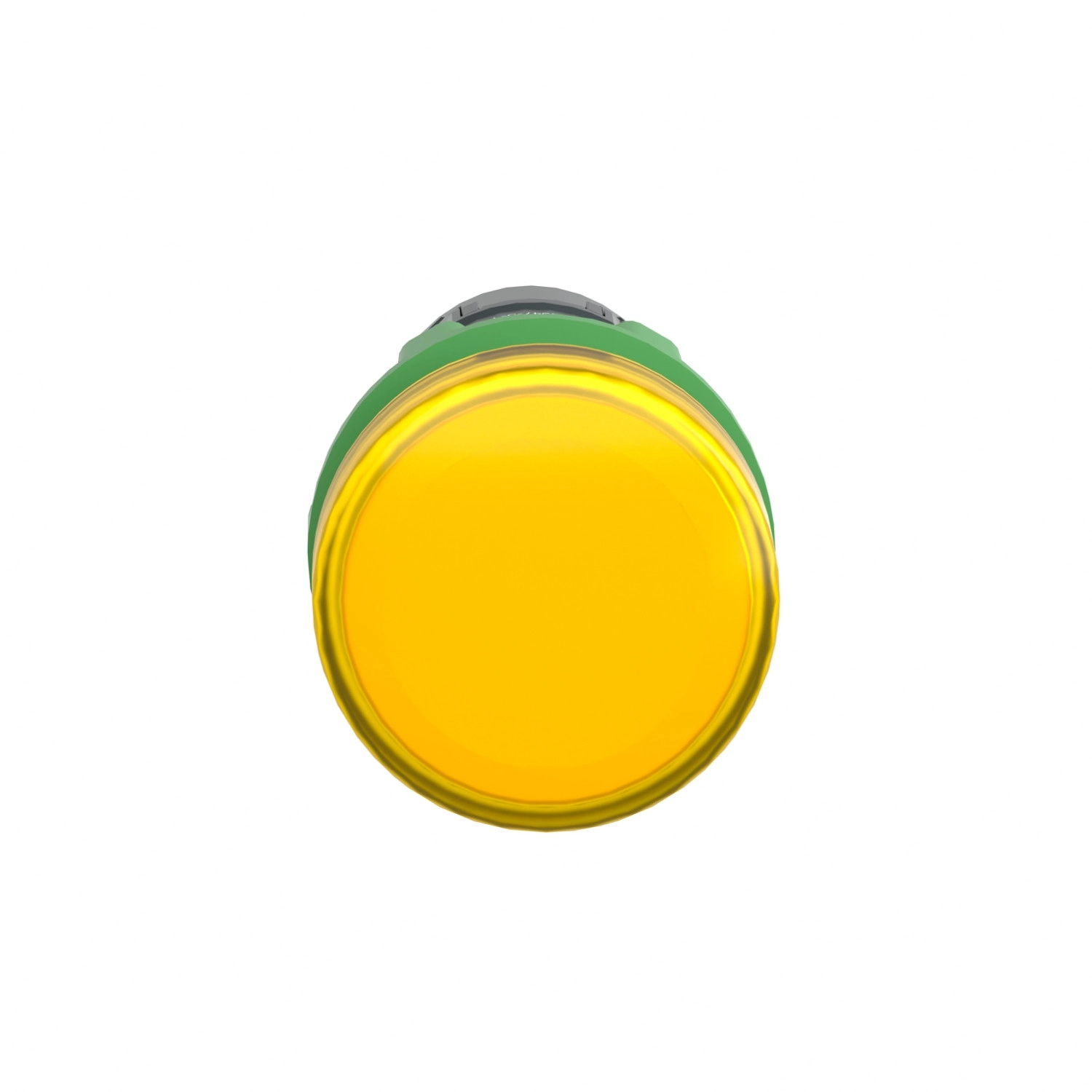

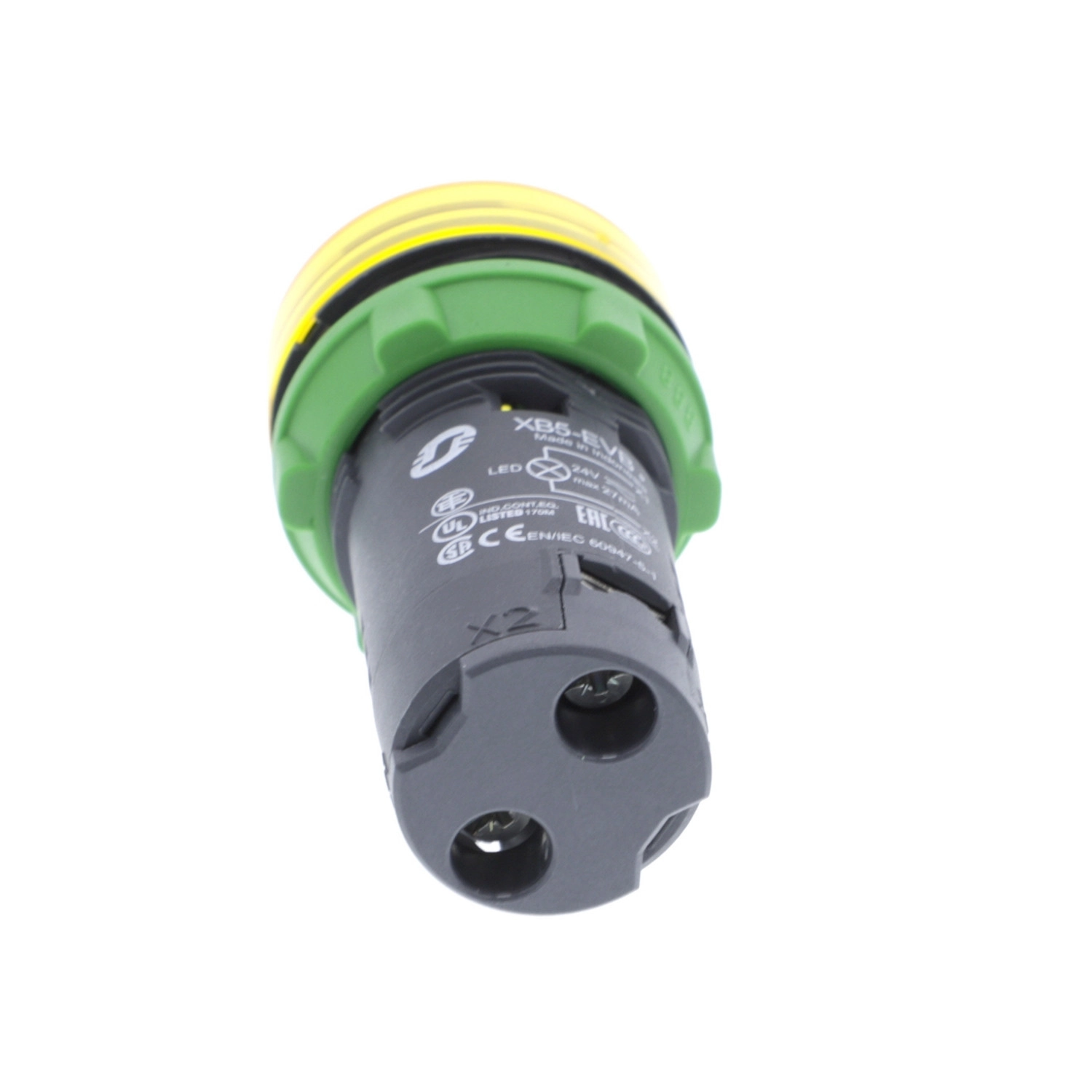

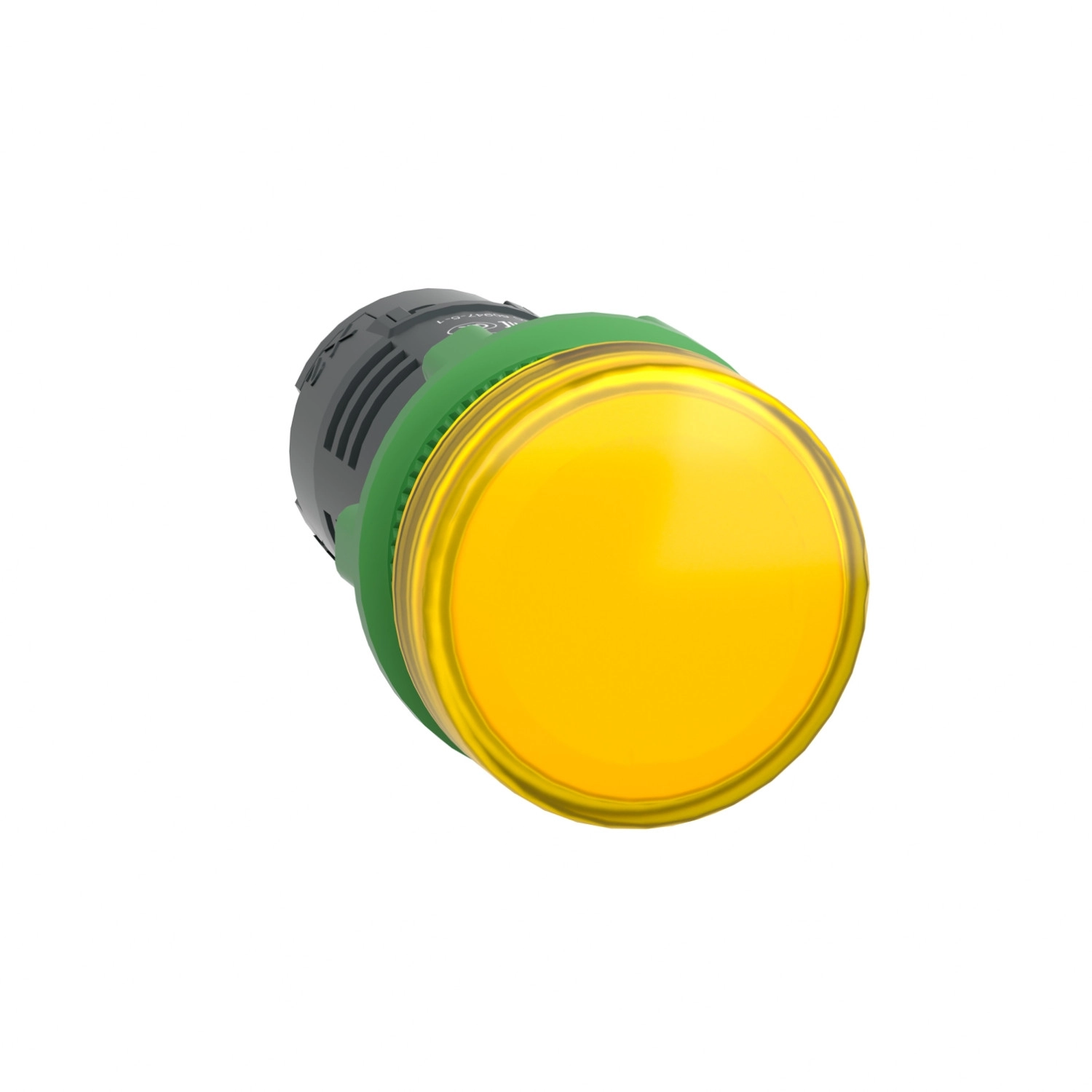

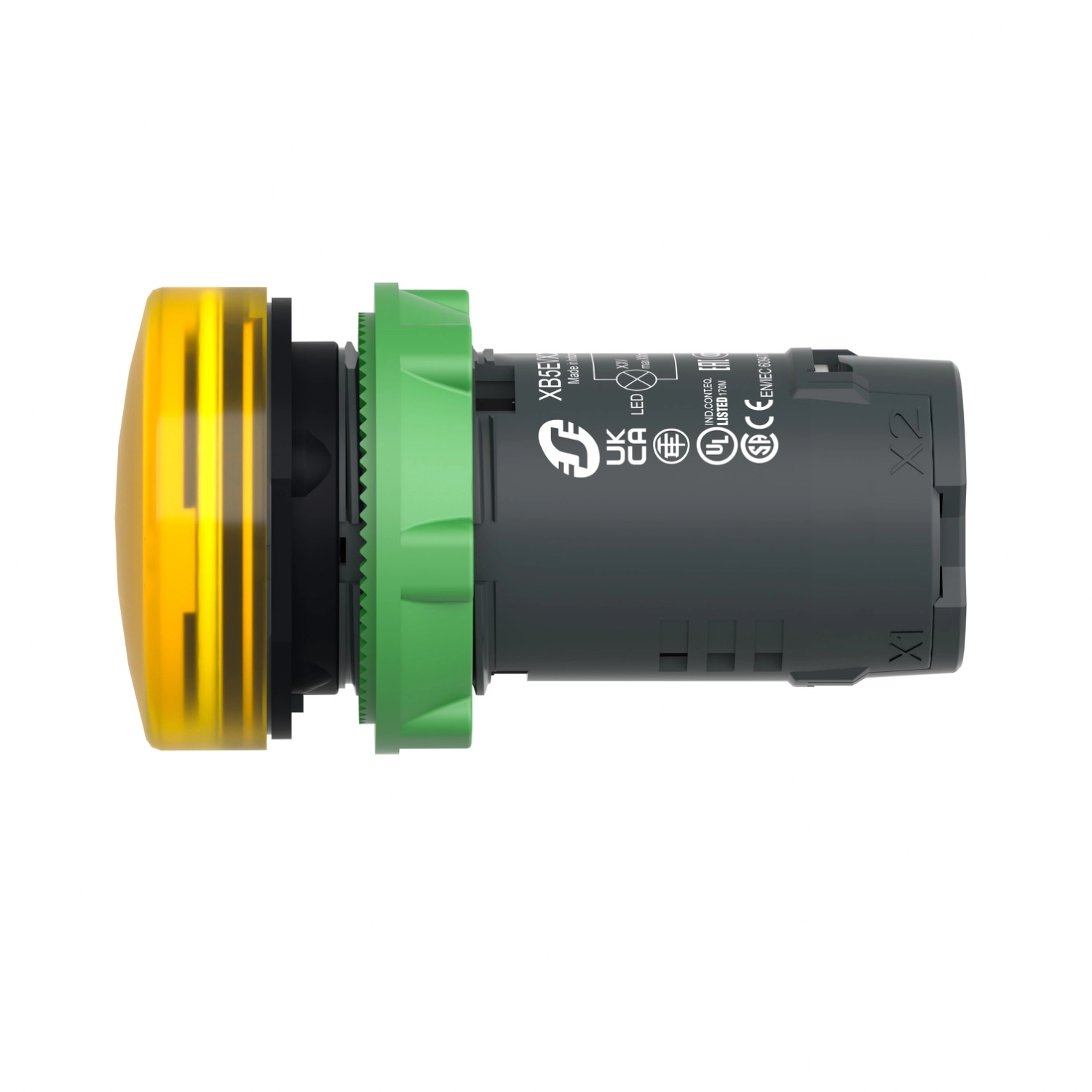

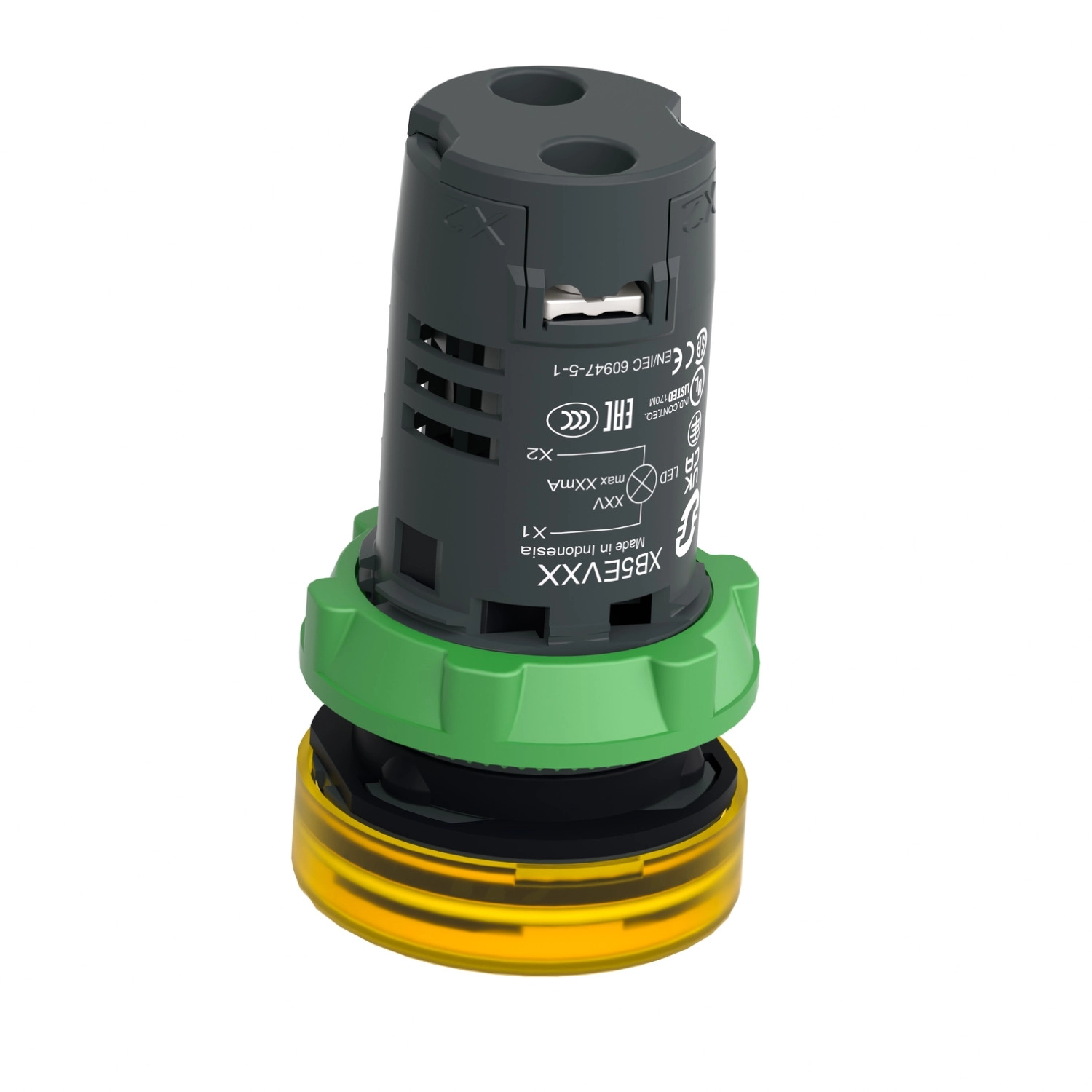

A Schneider Electric Harmony XB5 termékcsaládba tartozó XB5EVB8 jelzőlámpa egy kiváló minőségű, ipari környezetbe tervezett, univerzális LED technológiával ellátott monolitikus kialakítású egység. Ez a sárga színű, sötétszürke műanyag házas jelzőlámpa 22,5 mm-es szabványos furatba szerelhető, így rendkívül sokoldalúan felhasználható különböző vezérlőpaneleken, irányítópultokon és gépi berendezéseken.
A termék univerzális LED fényforrással rendelkezik, amely 24 V AC/DC tápfeszültségen működik 50/60 Hz frekvencián. A tápfeszültség határértékei egyenáram esetén 19,2-30 V DC, váltóáram esetén 21,6-26,4 V AC tartományban mozognak. A jelzőlámpa áramfelvétele mindössze 18 mA, a fényforrás élettartama pedig kiemelkedően hosszú - 100 000 óra 25°C-on és névleges feszültségen. A sima lencsével rendelkező sárga jelzőfej egyenletes, jól látható fényt biztosít, a jelzés típusa folyamatos (állandó). A jelzőlámpa kerek formájú fejjel rendelkezik, így könnyen beazonosítható a kezelőfelületen.
Műszaki szempontból a termék kimagasló védelmi tulajdonságokkal büszkélkedhet: IP66, IP67, IP69 és IP69K védettségi fokozatokkal rendelkezik a különböző nemzetközi szabványok szerint (IEC 60529, ISO 20653). Ez azt jelenti, hogy tökéletesen ellenáll a pornak és a víz behatolásának, valamint nagynyomású mosással szemben is védett (7000000 Pa nyomás 55°C-on, 0,1 m távolságból). NEMA szerinti védettségi fokozata NEMA 13 és NEMA 4X, ütésállósági szintje pedig IK05 az IEC 50102 szabványnak megfelelően. A termék szigetelési feszültsége 250 V (3-as szennyezettségi fokozat mellett) és impulzus-állósága 4 kV az IEC 60947-1 szabvány szerint. A jelzőlámpa ellenáll a túlfeszültségnek (1 kV az IEC 61000-4-5 szerint), a gyors tranzienseknek (2 kV az IEC 61000-4-4 szerint) és az elektromágneses mezőknek (10 V/m az IEC 61000-4-3 szerint).
A XB5EVB8 jelzőlámpa méretei kompaktak: 29 mm magasság, 29 mm szélesség és 54 mm mélység. A rögzítőgallér anyaga műanyag, a termék fejrésze szabványos kialakítású. A csatlakoztatás csavaros sorkapcsokkal történik, amelyek vagy legfeljebb 2 x 1,5 mm² keresztmetszetű vezetéket fogadnak kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetéket kábelvég nélkül. A termék -25...70°C közötti üzemi hőmérséklettartományban használható, tárolási hőmérséklete pedig -40...70°C között lehet. Ez a széles hőmérsékleti tartomány biztosítja, hogy a jelzőlámpa különböző környezeti feltételek mellett is megbízhatóan működjön.
Schneider Electric Harmony XB5 - XB5EVB8 - műanyag monolitikus LED jelzőlámpa, Ø22, 24VAC/DC, sárga műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Jelzőlámpa
Eszköz rövid neve: XB5
Előlap anyaga: Sötétszürke műanyag
Rögzítőgallér anyaga: Műanyag
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Eladási mennyiség: 1
Jelzőegység fej alakja: Kerek
Sapka/működtető vagy lencse színe: Sárga
Működtető kiegészítő információ: Sima lencsével
Fényforrás: Univerzális LED
Izzófoglalat: Beépített LED
Fényforrás színe: Sárga
[Us] névleges tápfeszültség: 24 V AC/DC 50/60 Hz-en
Eszköz megjelenítése: Monolitikus termék
Kiegészítő adatok
Magasság: 29 mm
Szélesség: 29 mm
Mélység: 54 mm
Csatlakozók leírása ISO n°1: (X1-X2)PL
Tápfeszültség határok: 19,2...30 V DC
21,6...26,4 V AC
Áramfelvétel: 18 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség állóság: 1 kV az IEC 61000-4-5 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -25...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Csatlakozások és ellenállóképesség
Csatlakozások - sorkapcsok: Csavaros szorítókapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros szorítókapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
[Ui] névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Jelzés típusa: Állandó
Kompatibilitási kód: XB5
Rezgésállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
30 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisüléssel szembeni ellenállás: 6 kV érintkezésre (fém részeken) az IEC 61000-4-2 szerint
8 kV szabad levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
