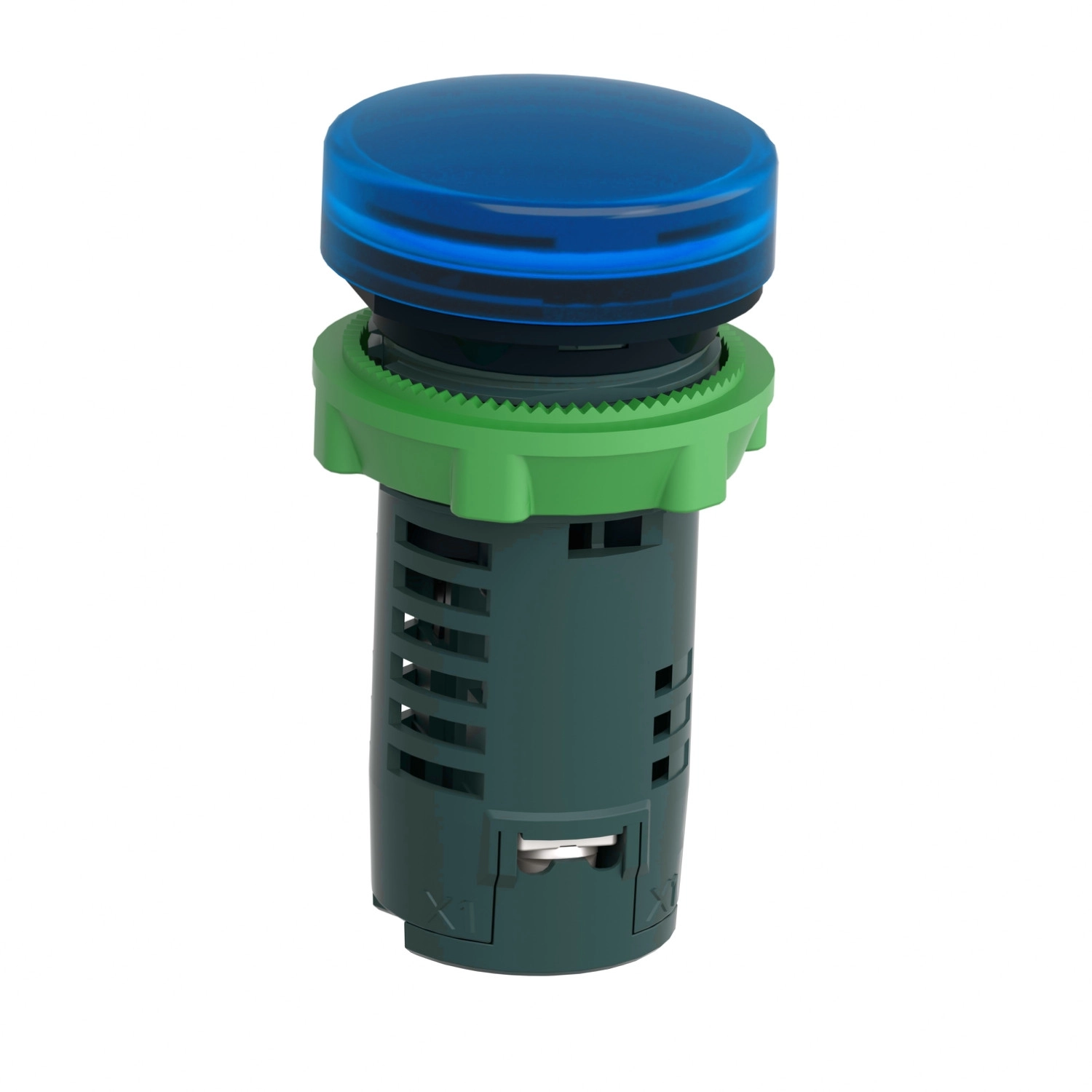

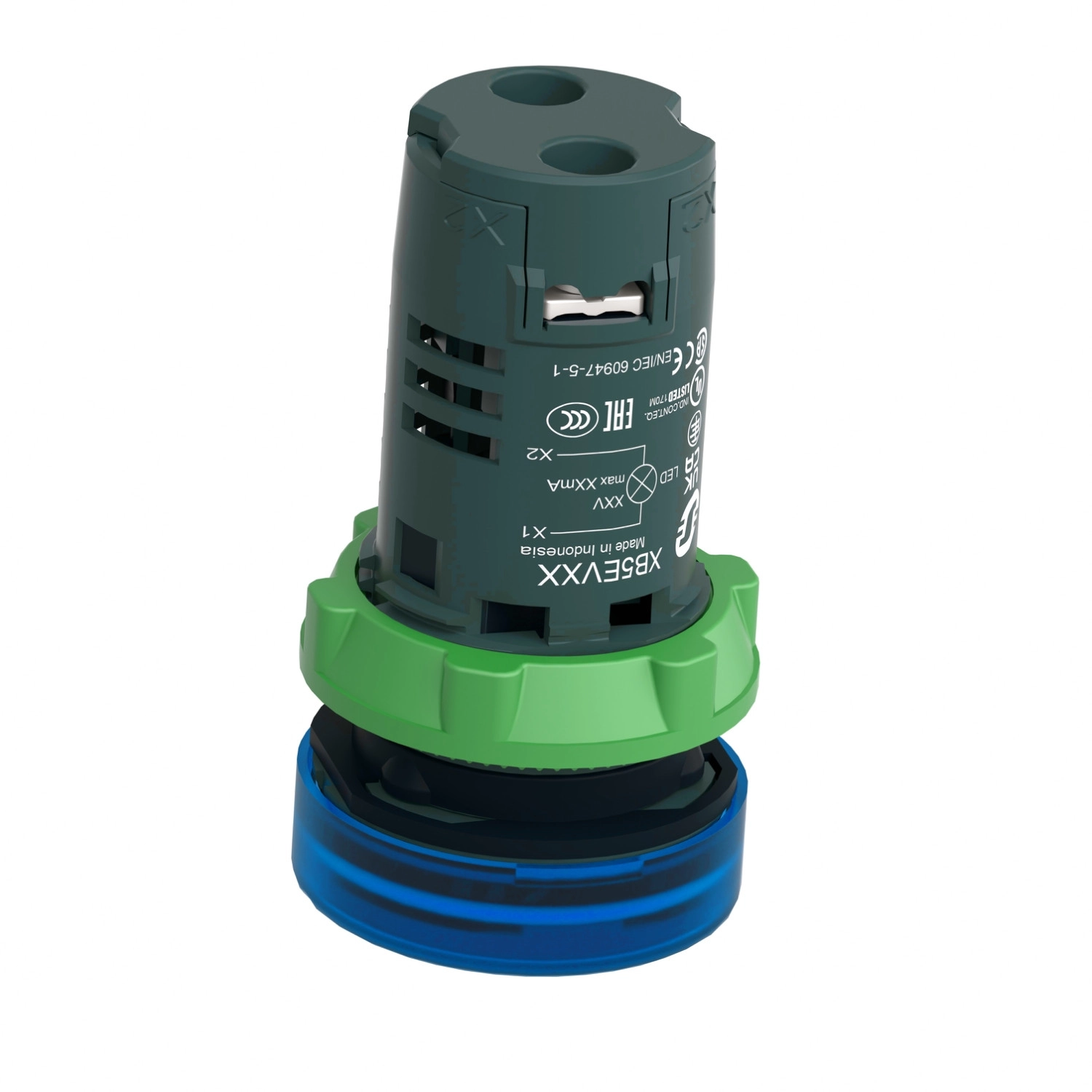

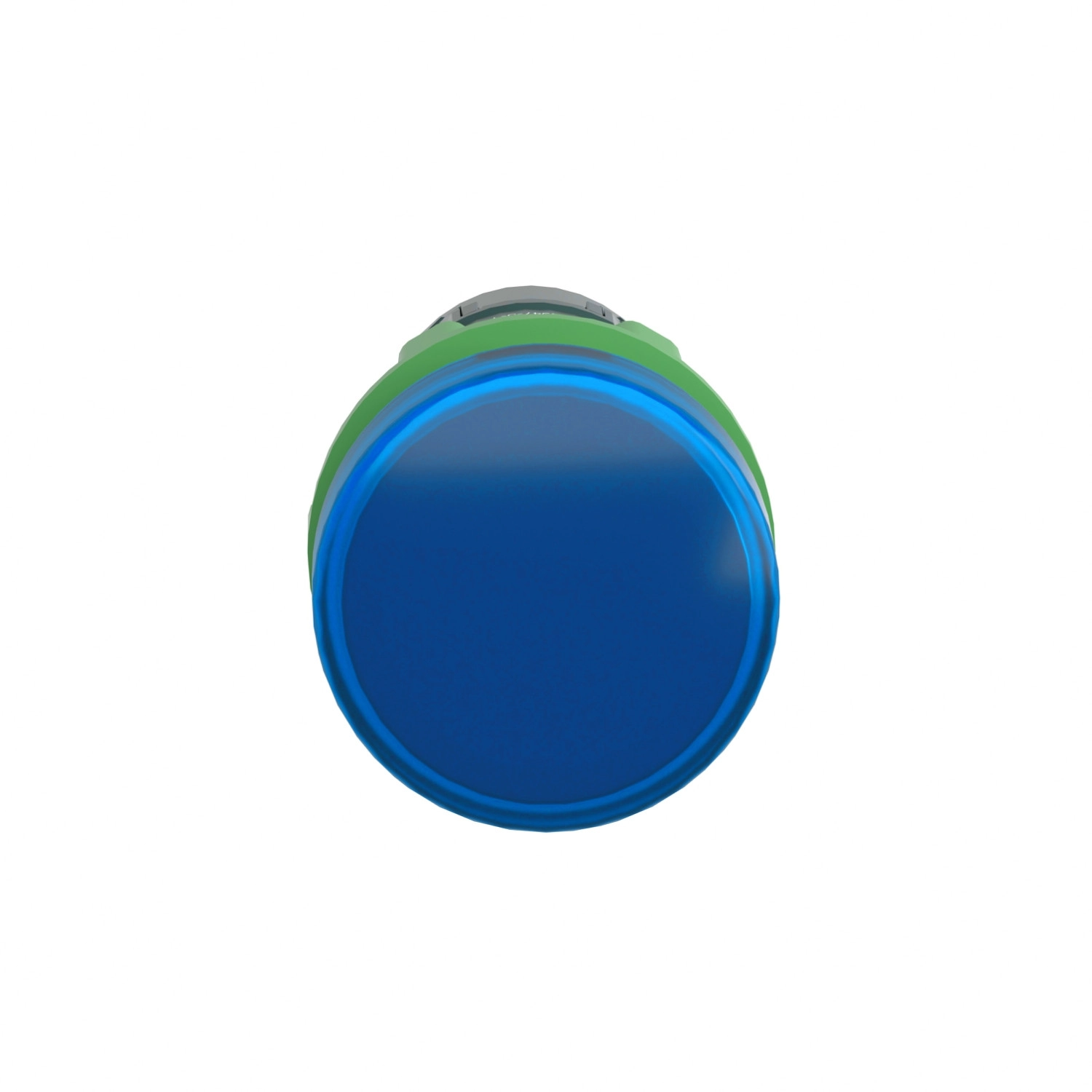

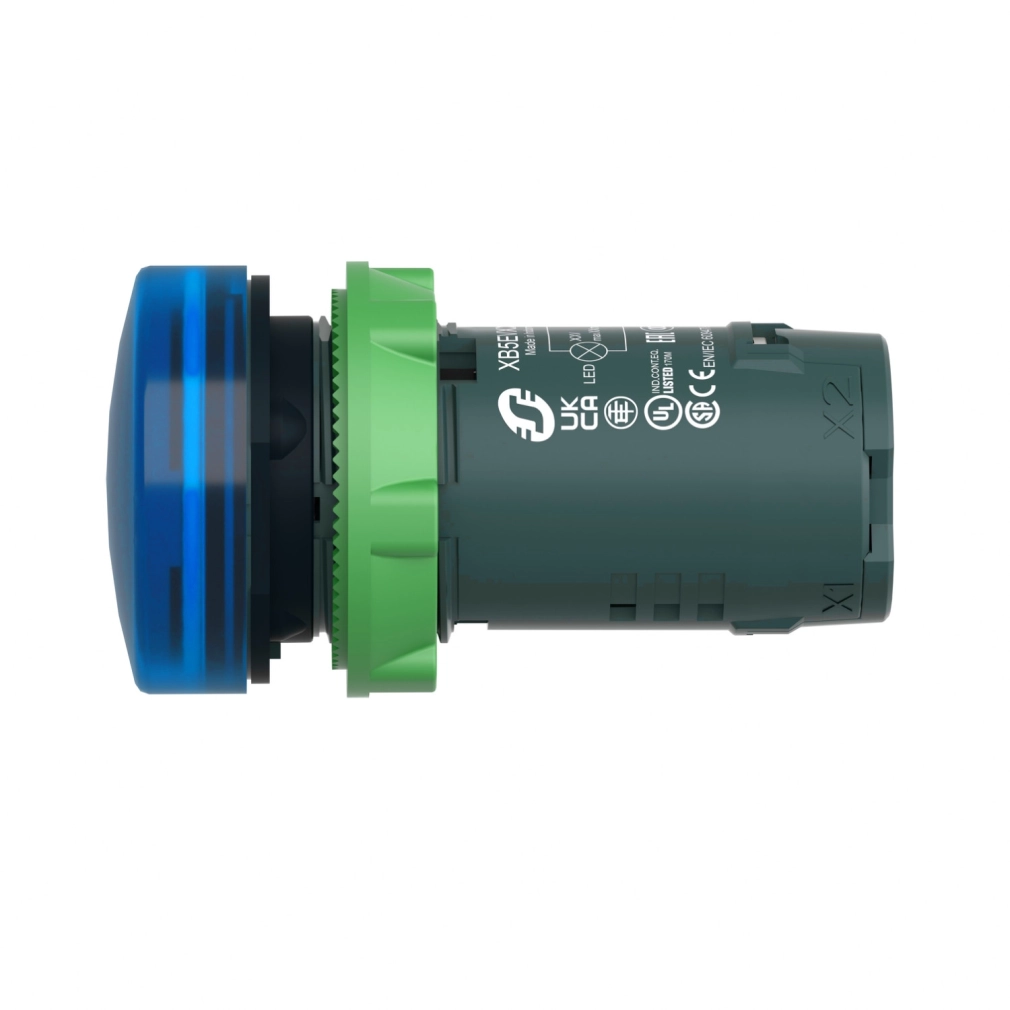

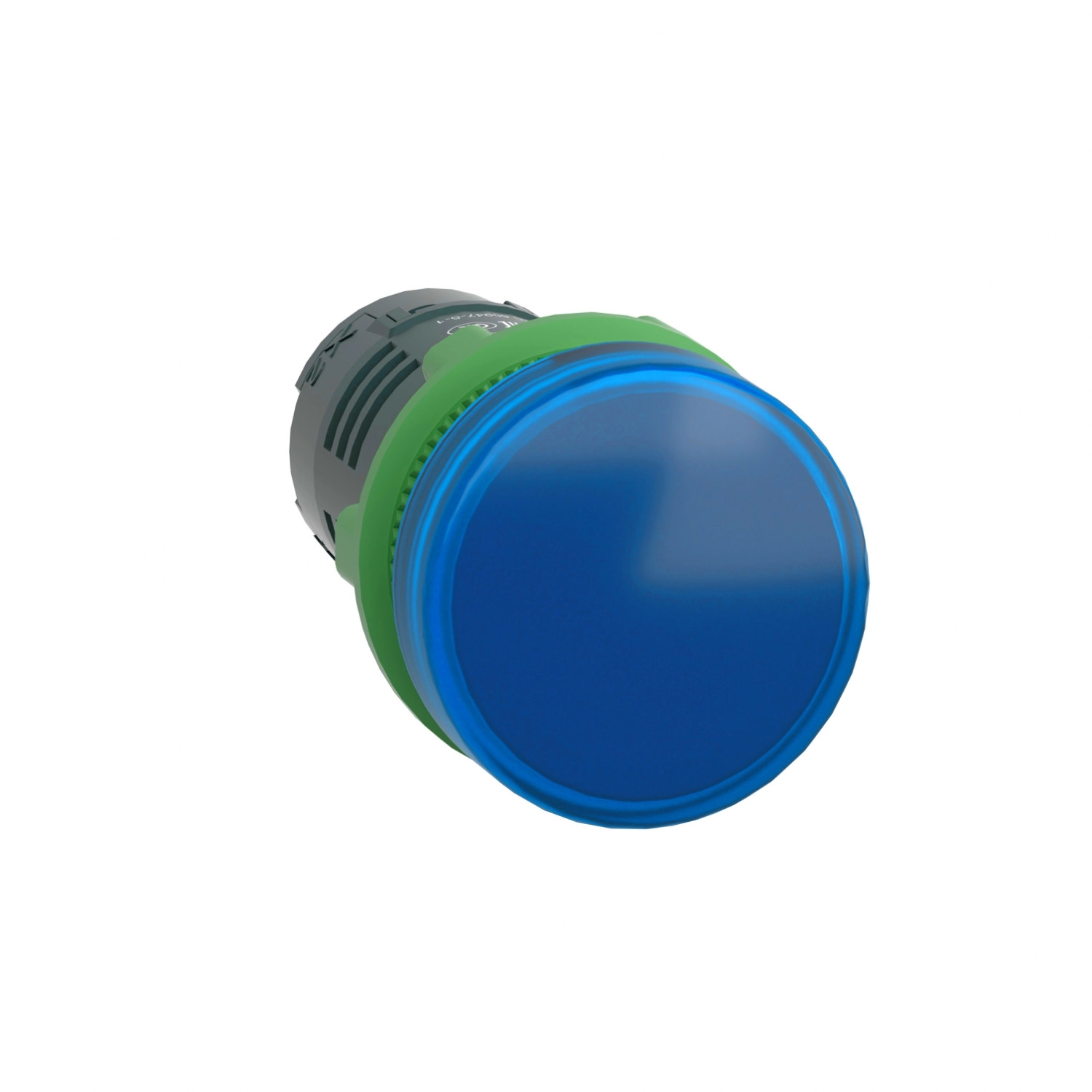

A Schneider Electric Harmony XB5 termékcsaládba tartozó XB5EVB6 típusszámú kék LED jelzőlámpa egy kiváló minőségű ipari vezérlőelem, amely monolitikus kialakításának köszönhetően rendkívül sokoldalúan alkalmazható különböző ipari környezetben. Ez a jelzőlámpa a Harmony XB5 sorozat része, amely világszerte elismert a megbízhatóságáról és tartósságáról az ipari vezérléstechnika területén.
A XB5EVB6 jelzőlámpa legfontosabb jellemzője a beépített univerzális LED fényforrás, amely kék színben világít, és sima lencséjének köszönhetően tiszta, egyenletes fényt biztosít. A 24 V AC/DC tápfeszültségű működés lehetővé teszi, hogy mind váltakozó, mind egyenáramú rendszerekbe könnyen integrálható legyen. A termék tápfeszültség tartománya egyenáram esetén 19,2-30 V DC, váltakozó áram esetén pedig 21,6-26,4 V AC, így különböző tápellátású rendszerekben is megbízhatóan működik. A jelzőlámpa áramfelvétele mindössze 18 mA, ami energiatakarékos működést biztosít, miközben élettartama rendkívül hosszú - a névleges feszültségen és 25 °C-on akár 100 000 üzemóra.

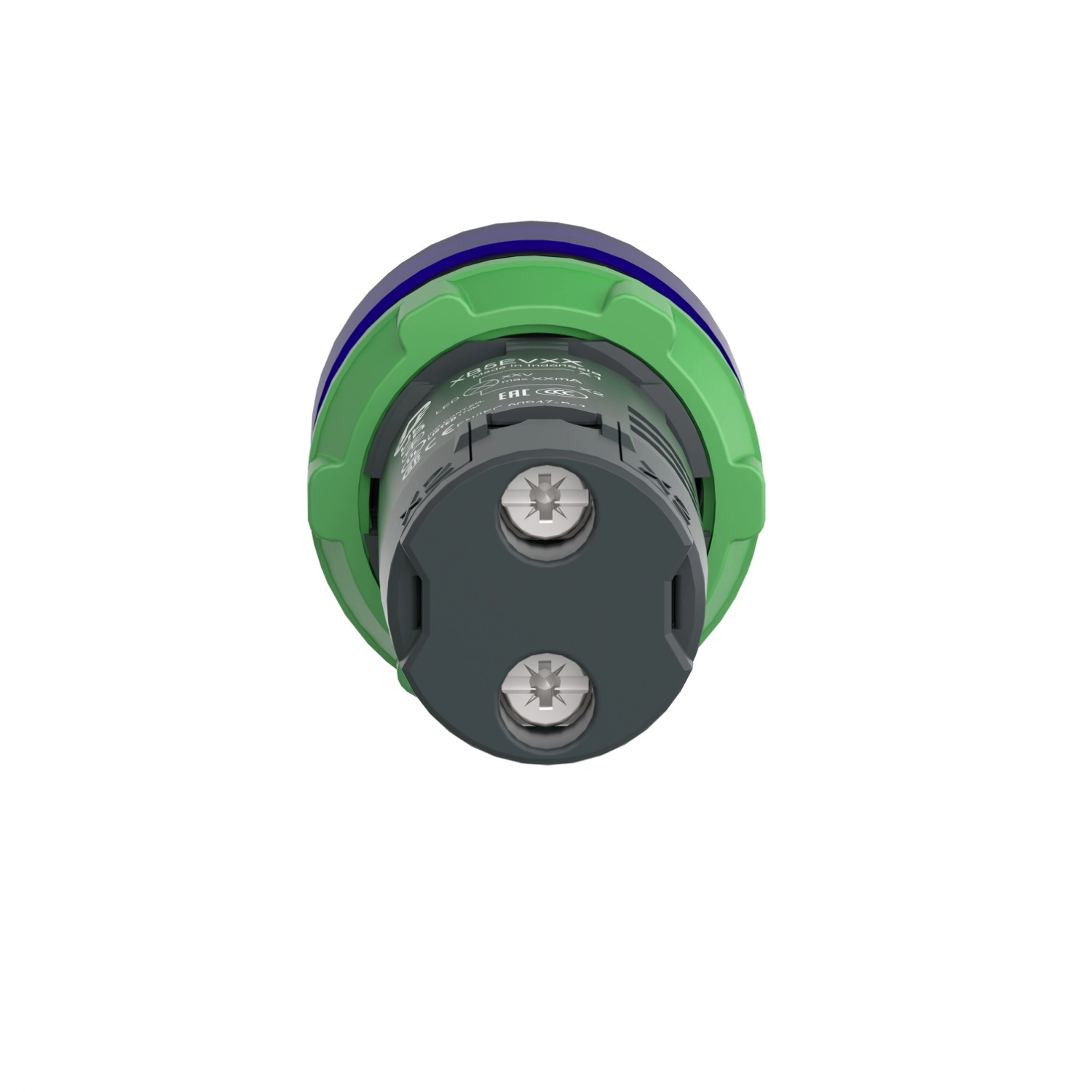

A XB5EVB6 jelzőlámpa kialakítása sötétszürke műanyag kerettel és műanyag rögzítőgyűrűvel történik, ami könnyű, ugyanakkor ellenálló konstrukciót eredményez. A jelzőegység feje kerek, átmérője 29 mm, míg a szerelési átmérő szabványos 22,5 mm, így könnyedén illeszkedik a legtöbb kapcsolótáblába és vezérlőpanelbe. A teljes termék méretei: 29 mm magasság, 29 mm szélesség és 54 mm mélység. A termék csatlakoztatása csavaros kapcsokkal történik, és kompatibilis különböző vezetékméretekkel: maximum 2 x 1,5 mm² kábelvéggel ellátott, vagy 1 x 0,22...2 x 2,5 mm² kábelvég nélküli vezetékekkel. A terminálok jelölése az ISO n°1 (X1-X2)PL szabványt követi.
A XB5EVB6 jelzőlámpa kiemelkedő védelmi tulajdonságokkal rendelkezik, ami ideálissá teszi zord ipari környezetben való alkalmazásra. IP66, IP67, IP69 és IP69K védettségi szintjei biztosítják a por és víz elleni tökéletes védelmet, még nagynyomású vízsugár esetén is (7000000 Pa, 55 °C, 0,1 m távolságból). Emellett NEMA 13 és NEMA 4X besorolással is rendelkezik, ami további biztonságot nyújt különböző környezeti feltételek mellett. Ütésállóság tekintetében IK05 besorolású. A termék -25...70 °C közötti üzemi hőmérsékleten működőképes, míg tárolási hőmérséklet-tartománya -40...70 °C. Elektromos tulajdonságait tekintve a névleges szigetelési feszültség 250 V (3-as szennyezettségi fokozat mellett), a névleges lökőfeszültség-állóság pedig 4 kV az IEC 60947-1 szabvány szerint. Túlfeszültség elleni védelme II. osztályú az IEC 60536 szabvány szerint. Rezgésállósága 5 gn (f=12...500 Hz), ütésállósága pedig 50 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén, illetve 30 gn (időtartam = 11 ms). A termék megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14 előírásainak, és rendelkezik CSA és UL tanúsítványokkal.
Schneider Electric Harmony XB5 - XB5EVB6 - műanyag monolitikus LED jelzőlámpa, Ø22, 24VAC/DC, kék műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Jelzőlámpa
Készülék rövid neve: XB5
Keret anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Sapka/működtető vagy lencse színe: Kék
Működtető kiegészítő információ: Sima lencsével
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Fényforrás színe: Kék
Névleges tápfeszültség: 24 V AC/DC 50/60 Hz
Készülék kivitele: Monolitikus termék
Kiegészítő jellemzők
Magasság: 29 mm
Szélesség: 29 mm
Mélység: 54 mm
Terminálok leírása ISO n°1: (X1-X2)PL
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Csatlakozások - terminálok: Csavaros kapocs, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csatlakozások - terminálok: Csavaros kapocs, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Jelzés típusa: Folyamatos
Kompatibilitási kód: XB5
Tápfeszültség határok: 19,2...30 V DC
Tápfeszültség határok: 21,6...26,4 V AC
Áramfelvétel: 18 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség-állóság: 1 kV az IEC 61000-4-5 szerint
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete üzemeléshez: -25...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
IP védettségi fokozat: IP69 az IEC 60529 szerint
IP védettségi fokozat: IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13
NEMA védettségi fokozat: NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, JIS C8201-1
Termék tanúsítványok: CSA, UL listázott
Rezgésállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
Ütésállóság: 30 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisüléssel szembeni ellenállás: 6 kV érintkezésre (fém részeken) az IEC 61000-4-2 szerint
Elektrosztatikus kisüléssel szembeni ellenállás: 8 kV szabad levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
Elektromágneses kibocsátás: B osztály az IEC 55011 szerint
