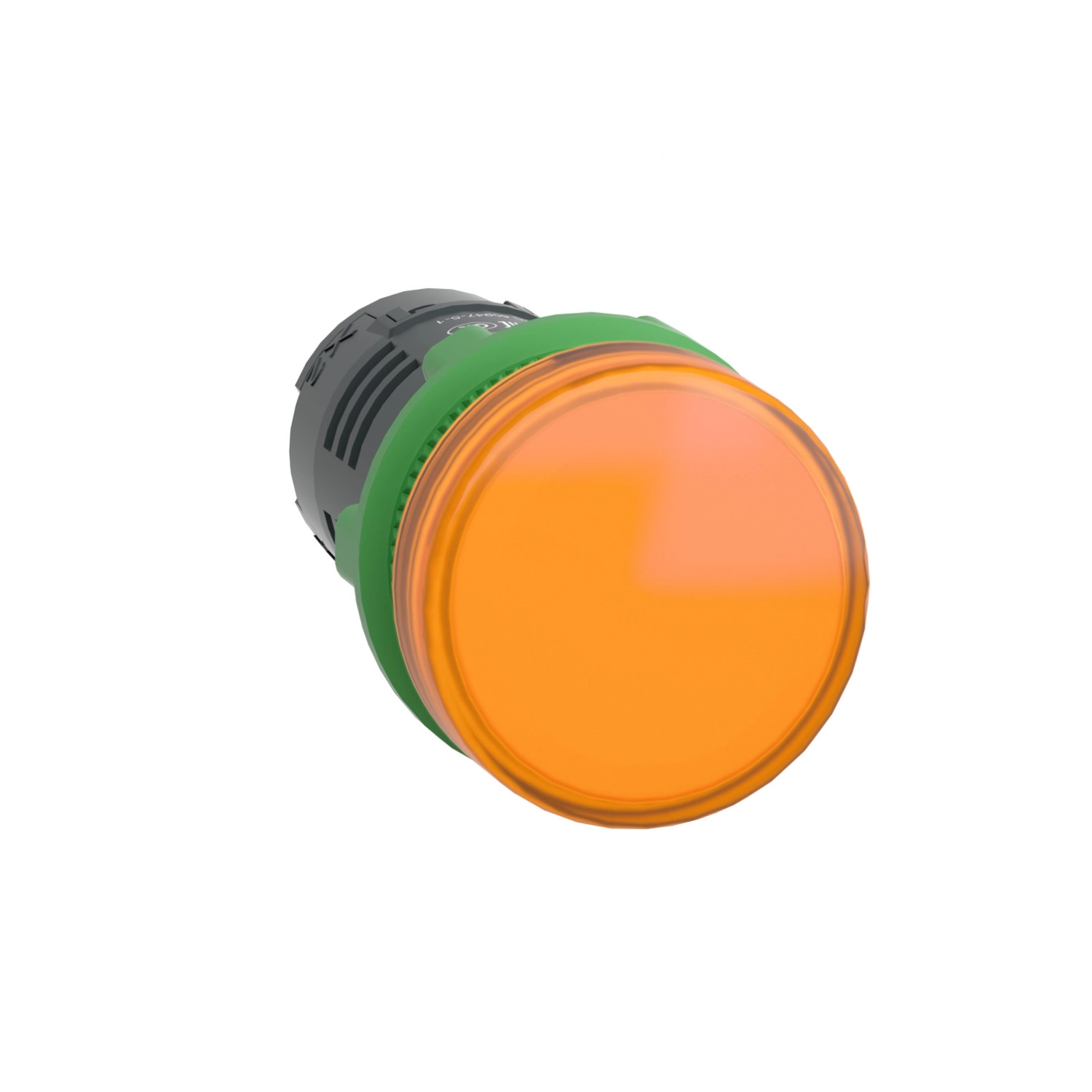

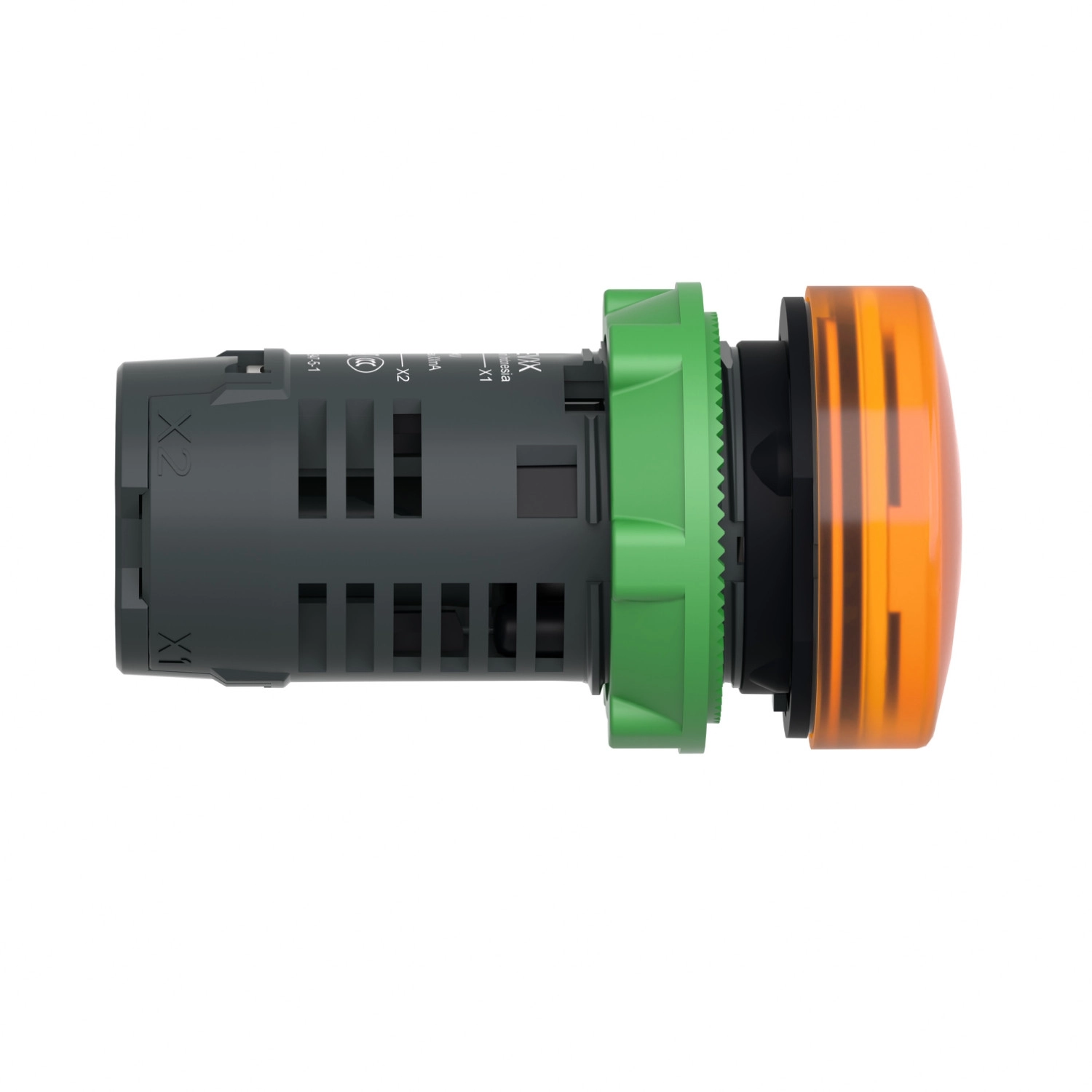

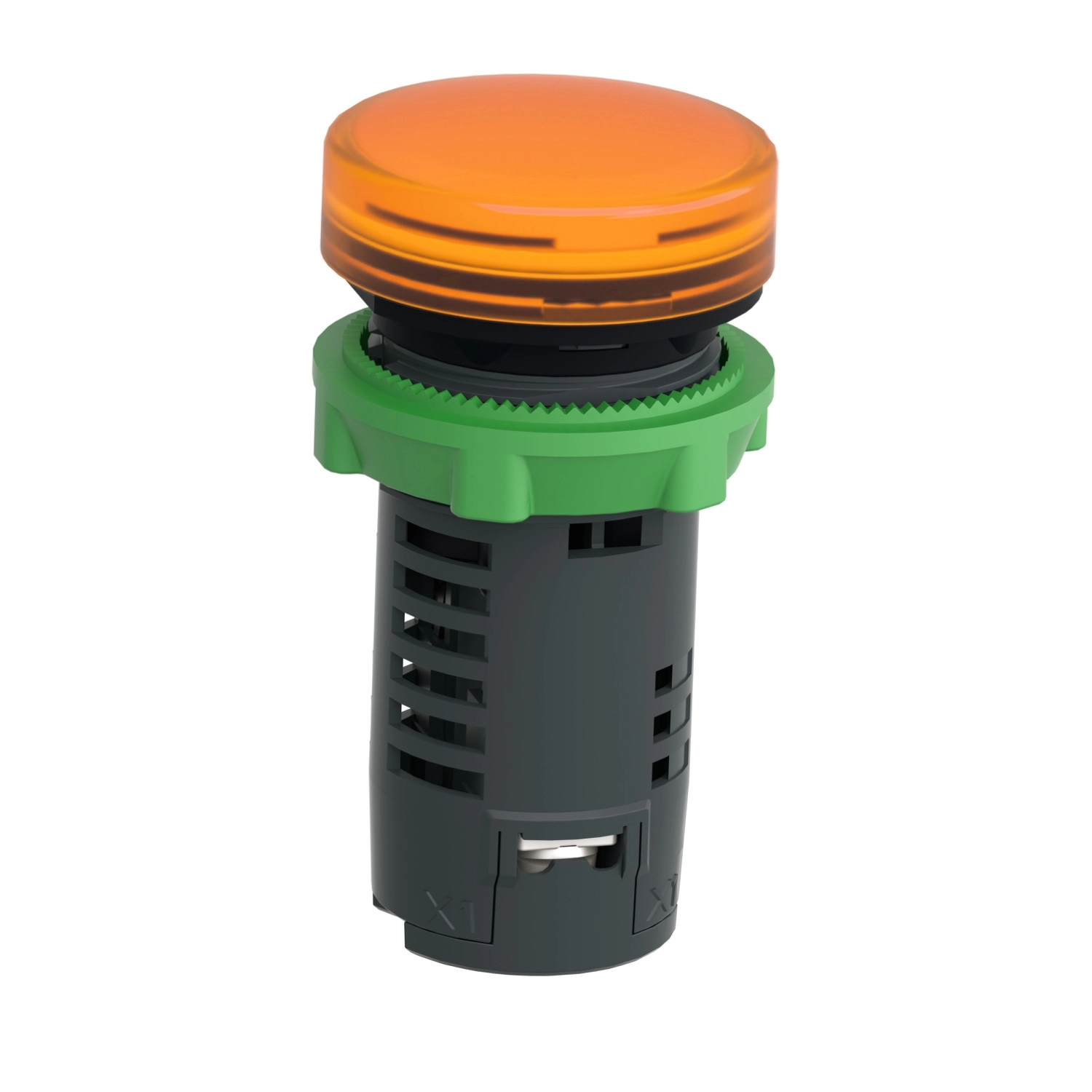

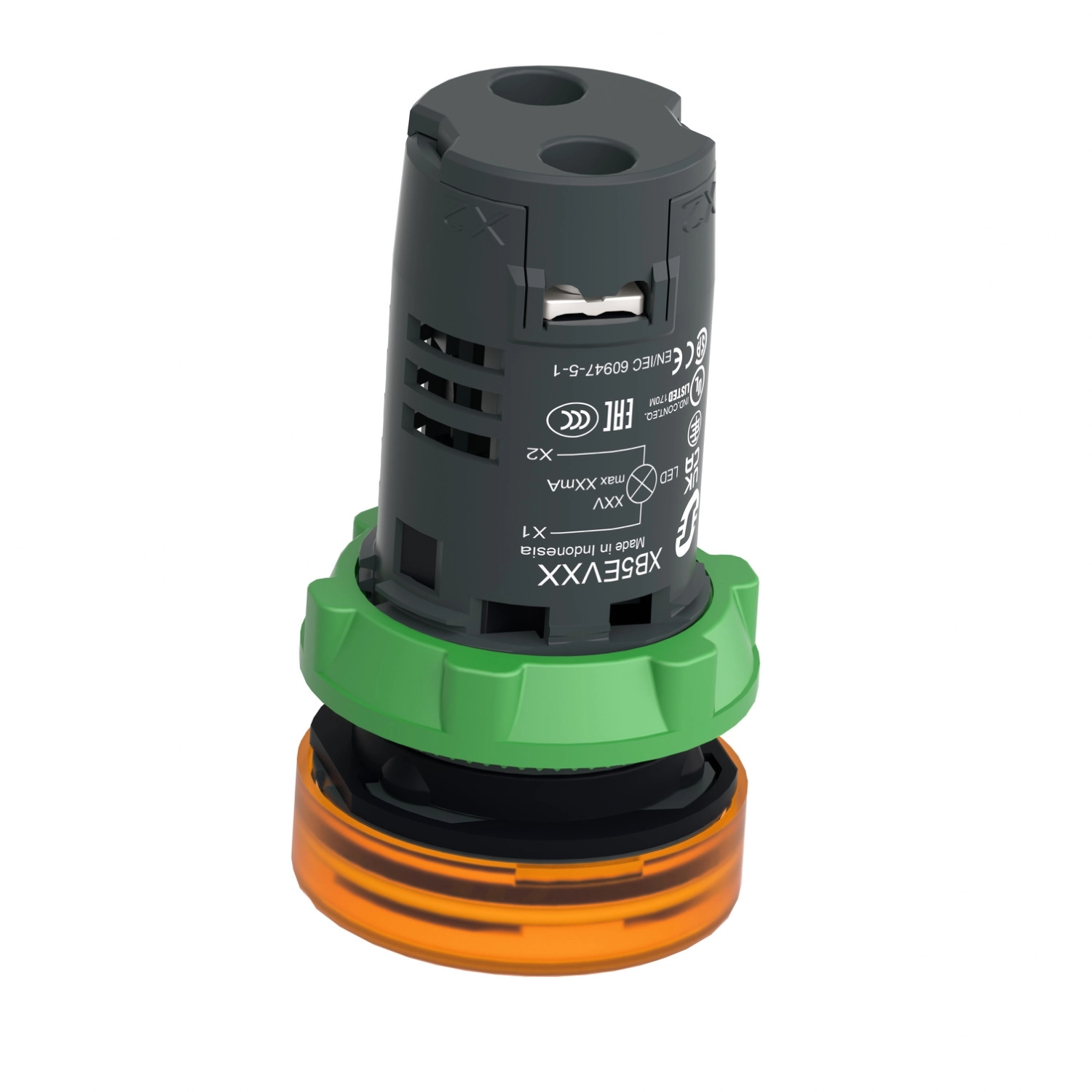

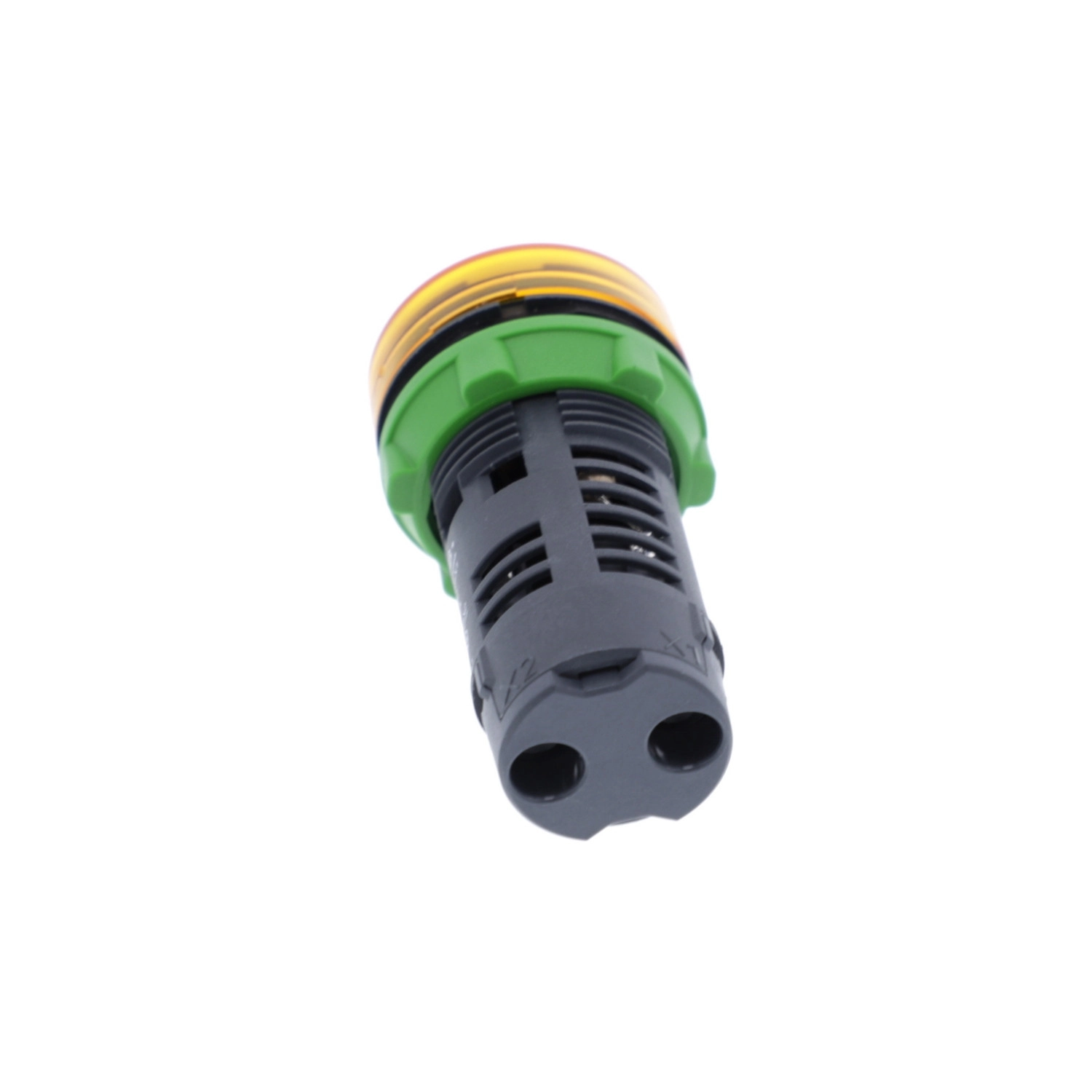

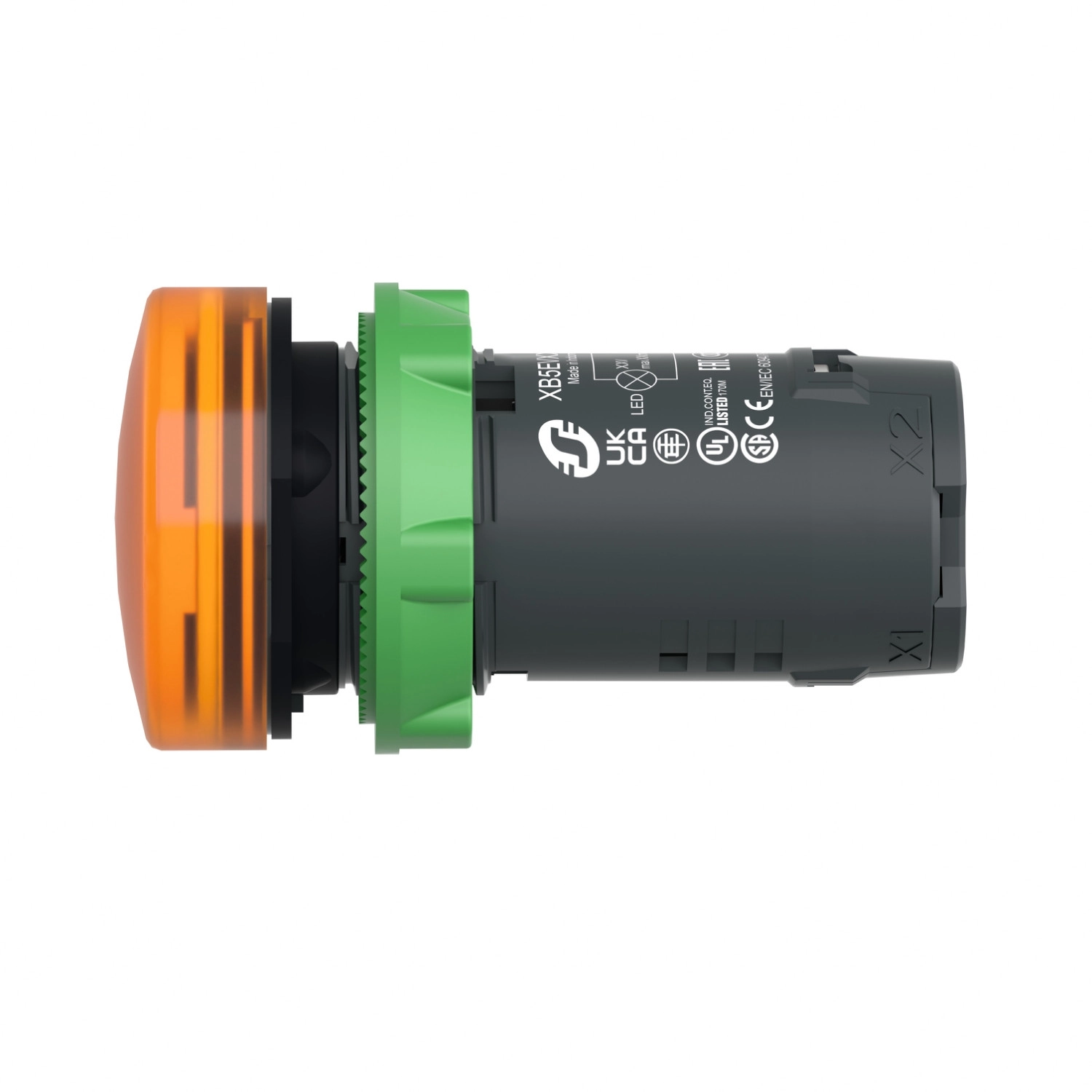

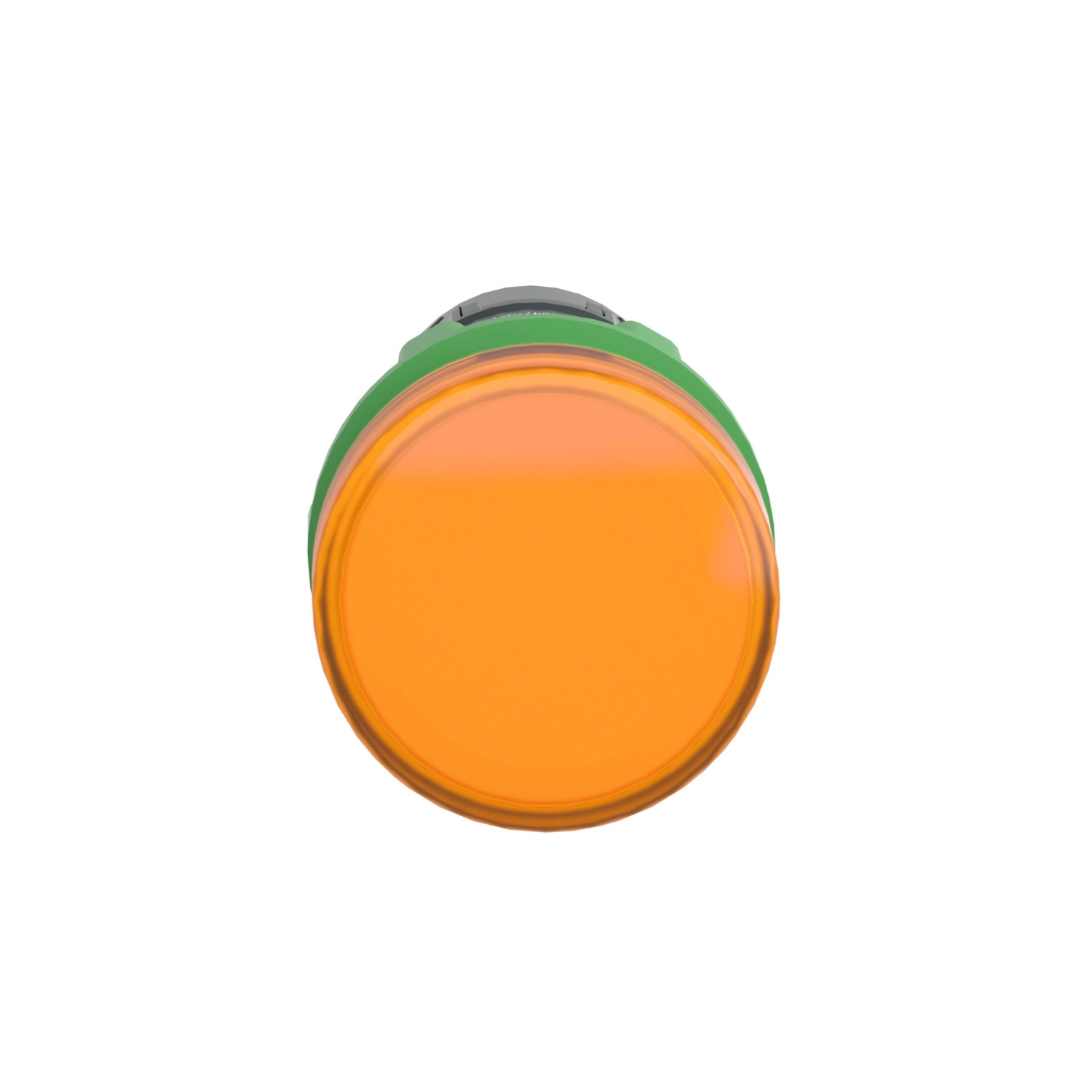

A Schneider Electric Harmony XB5EVB5 monolitikus jelzőlámpa kiváló választás ipari környezetbe, ahol megbízható vizuális jelzésekre van szükség. Ez a narancssárga, 22mm átmérőjű jelzőlámpa sötétszürke műanyag kerettel rendelkezik, és univerzális LED technológiát alkalmaz a tartós és energiatakarékos működés érdekében. A termék kompatibilis a Harmony XB5 termékcsaláddal és megfelel a magas minőségű ipari jelzőberendezések követelményeinek.
A XB5EVB5 jelzőlámpa műszaki kialakítása lehetővé teszi a széles körű felhasználást különböző ipari alkalmazásokban. A 24V AC/DC tápfeszültségen működő készülék 50/60 Hz frekvencián használható, áramfelvétele mindössze 18 mA. Az univerzális LED fényforrás narancs színben világít, és rendkívül hosszú, 100000 órás élettartamot biztosít 25°C-on, normál üzemi körülmények között. A termék monolitikus kialakítású, ami azt jelenti, hogy egyetlen egységként szerelhető, egyszerűsítve ezzel a telepítési folyamatot.
A Harmony XB5EVB5 jelzőlámpa kiemelkedő védelmi tulajdonságokkal rendelkezik. IP66, IP67, IP69 és IP69K védettségi osztályba tartozik az IEC 60529 és ISO 20653 szabványok szerint, ami kivételes ellenállóképességet biztosít por és víz ellen. A termék NEMA 13 és NEMA 4X védettséggel is rendelkezik, továbbá IK05 fokozatú mechanikai védelemmel az IEC 50102 szabványnak megfelelően. Ellenáll a nagy nyomású mosásnak is (7000000 Pa 55°C-on, 0,1 m távolságról). Működési hőmérséklet-tartománya -25°C és +70°C között van, míg tárolási hőmérséklete -40°C és +70°C között lehet. A jelzőlámpa kiváló ellenállóképességgel rendelkezik rezgésekkel szemben (5 gn, f=12...500 Hz az IEC 60068-2-6 szerint) és ütésállósága is kiemelkedő (50 gn 18 ms-ig vagy 30 gn 11 ms-ig az IEC 60068-2-27 szerint).
A termék csatlakoztatása csavaros szorítókapcsokkal történik, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékek befogadására alkalmasak kábelvéggel ellátva (IEC 60947-1 szerint), vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékekhez kábelvég nélkül. A készülék 250V névleges szigetelési feszültséggel rendelkezik (3-as szennyezettségi fokozatban) és 4 kV névleges lökőfeszültség-állósággal az IEC 60947-1 szerint. A jelzőlámpa állandó jelzést biztosít. A termék 19,2-30V DC vagy 21,6-26,4V AC tápfeszültség-tartományban működtethető, és 1 kV túlfeszültség-állósággal rendelkezik az IEC 61000-4-5 szabvány szerint. Elektromágneses kompatibilitás szempontjából a készülék megfelel számos IEC szabványnak, beleértve az elektrosztatikus kisülésekkel (6 kV érintkezéssel, 8 kV légrésben) és elektromágneses mezőkkel (10 V/m) szembeni ellenállóképességet.
Schneider Electric Harmony XB5 - XB5EVB5 - műanyag monolitikus LED jelzőlámpa, Ø22, 24VAC/DC, narancssárga műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Jelzőlámpa
Készülék rövid neve: XB5
Keret anyaga: Sötétszürke műanyag
Rögzítő gyűrű anyaga: Műanyag
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Kupak/működtető vagy lencse színe: Narancs
Működtető kiegészítő információ: Sima lencsével
Fényforrás: Univerzális LED
Izzófoglalat: Integrált LED
Fényforrás színe: Narancs
Névleges tápfeszültség: 24 V AC/DC 50/60 Hz
Készülék kivitele: Monolitikus termék
Kiegészítő információk
Magasság: 29 mm
Szélesség: 29 mm
Mélység: 54 mm
Kapcsok leírása ISO n°1: (X1-X2)PL
Csatlakozások - kapcsok: Csavaros szorító kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint; Csavaros szorító kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Jelzés típusa: Állandó
Kompatibilitási kód: XB5
Tápfeszültség határok: 19,2...30 V DC; 21,6...26,4 V AC
Áramfelvétel: 18 mA
Élettartam: 100000 óra névleges feszültségen és 25°C-on
Túlfeszültség-állóság: 1 kV az IEC 61000-4-5 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláskor: -40...70 °C
Környezeti levegő hőmérséklete működéskor: -25...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint; IP67 az IEC 60529 szerint; IP69 az IEC 60529 szerint; IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13; NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1; JIS C8201-5-1; UL 508; CSA C22.2 No 14; IEC 60947-5-4; IEC 60947-1; JIS C8201-1
Termék tanúsítványok: UL listed; CSA
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 18 ms) fél-szinuszhullám gyorsulásra az IEC 60068-2-27 szerint; 30 gn (időtartam = 11 ms) fél-szinuszhullám gyorsulásra az IEC 60068-2-27 szerint
Elektromágneses kompatibilitás
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezéskor (fém részeken) az IEC 61000-4-2 szerint; 8 kV szabad levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
Elektromágneses kibocsátás: B osztály az IEC 55011 szerint
