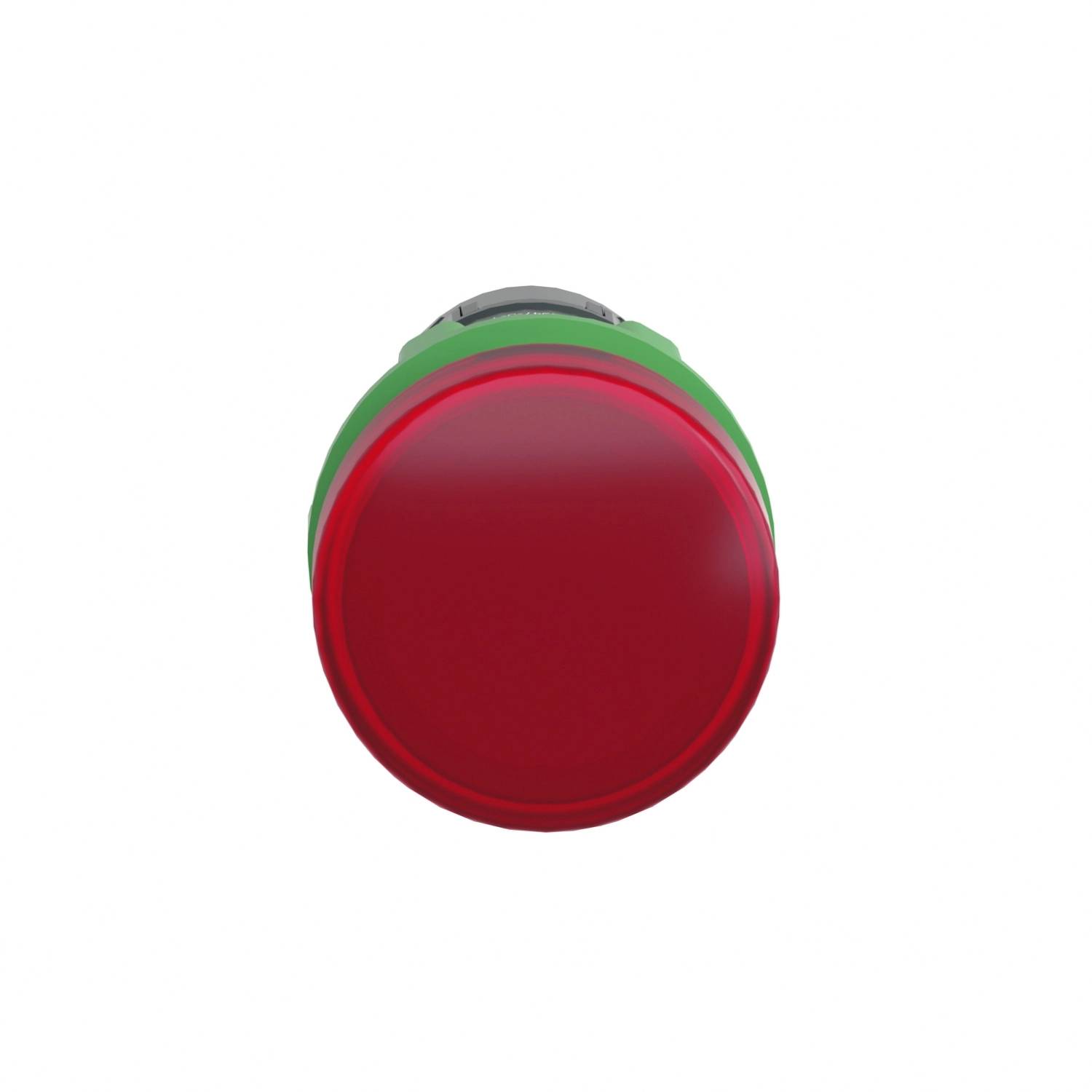

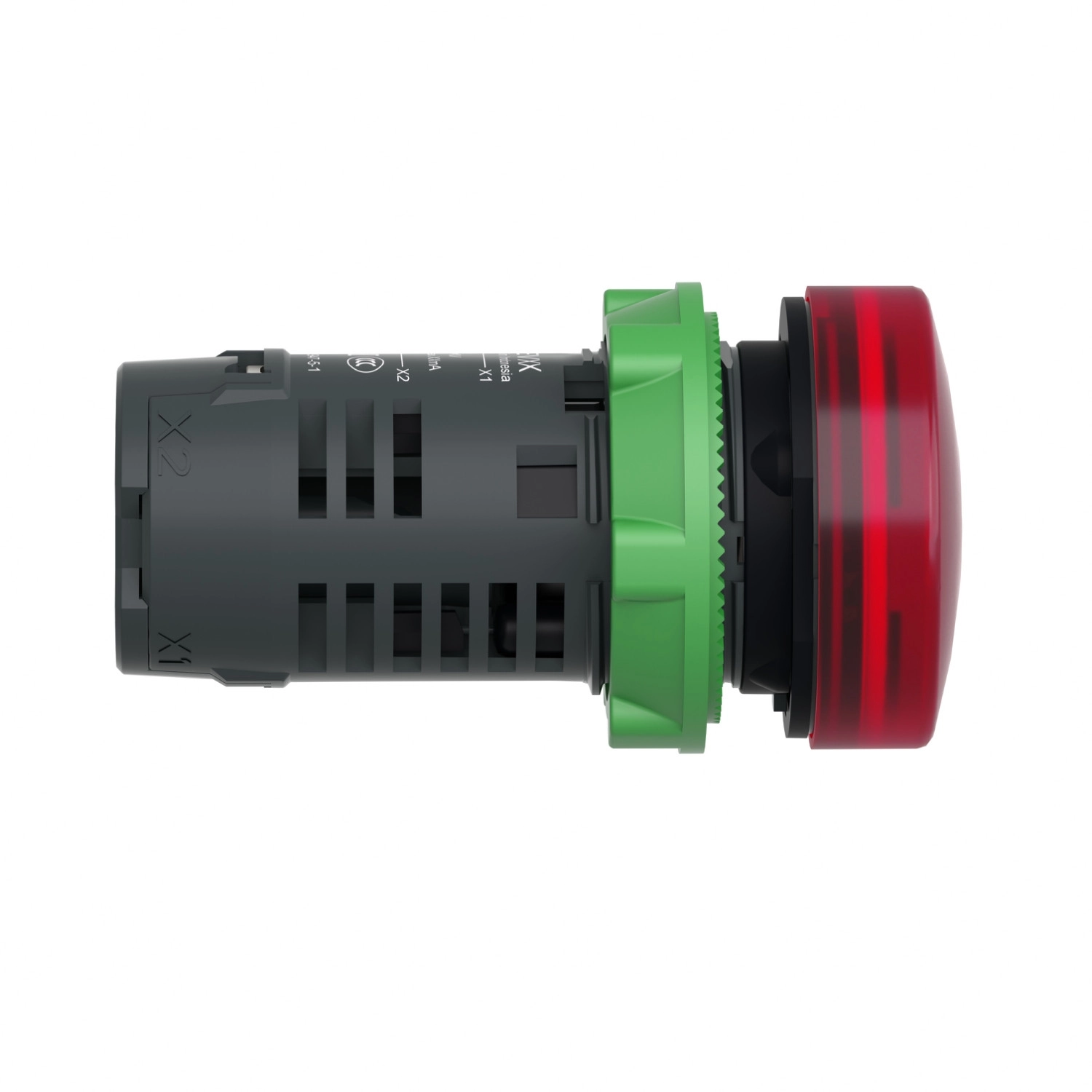

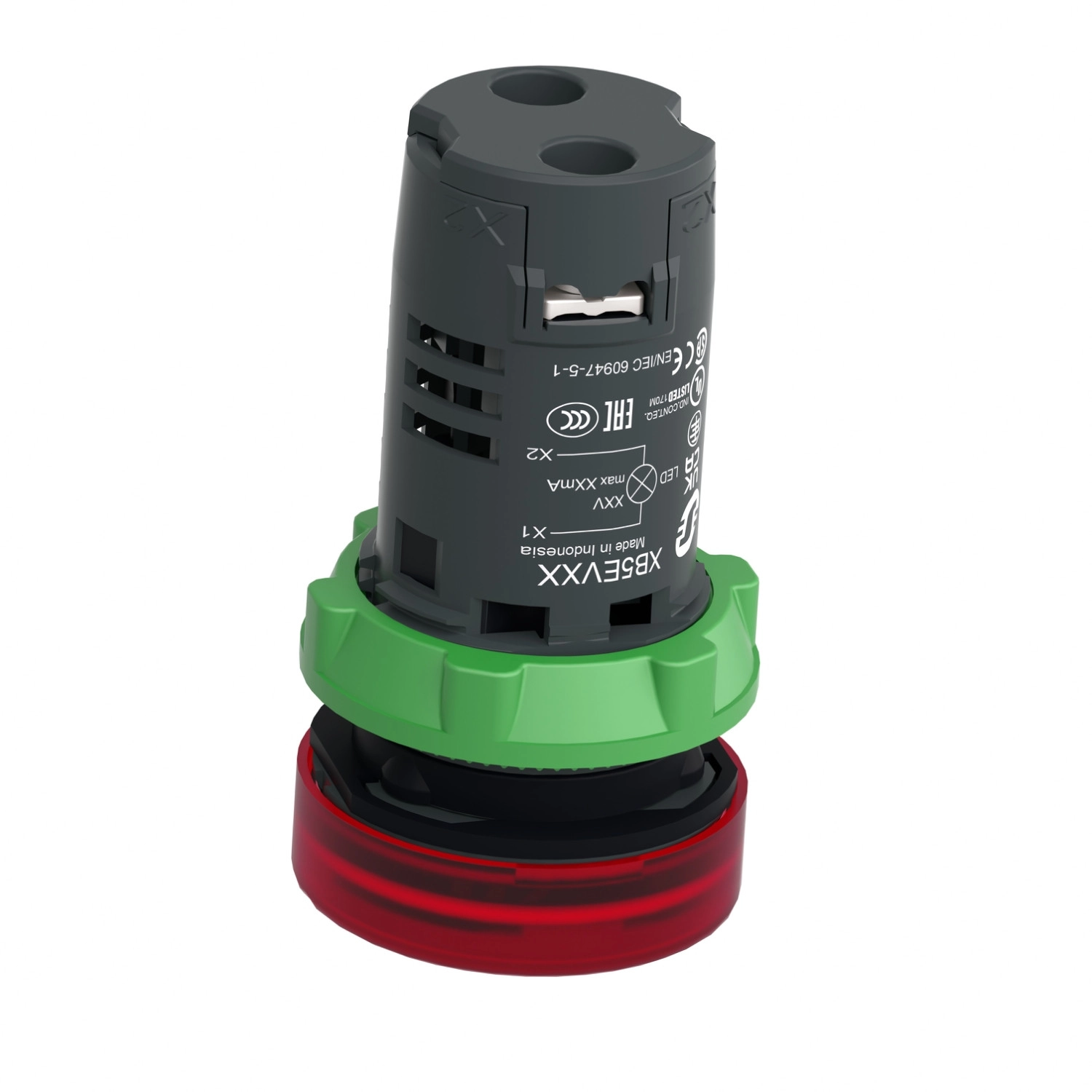

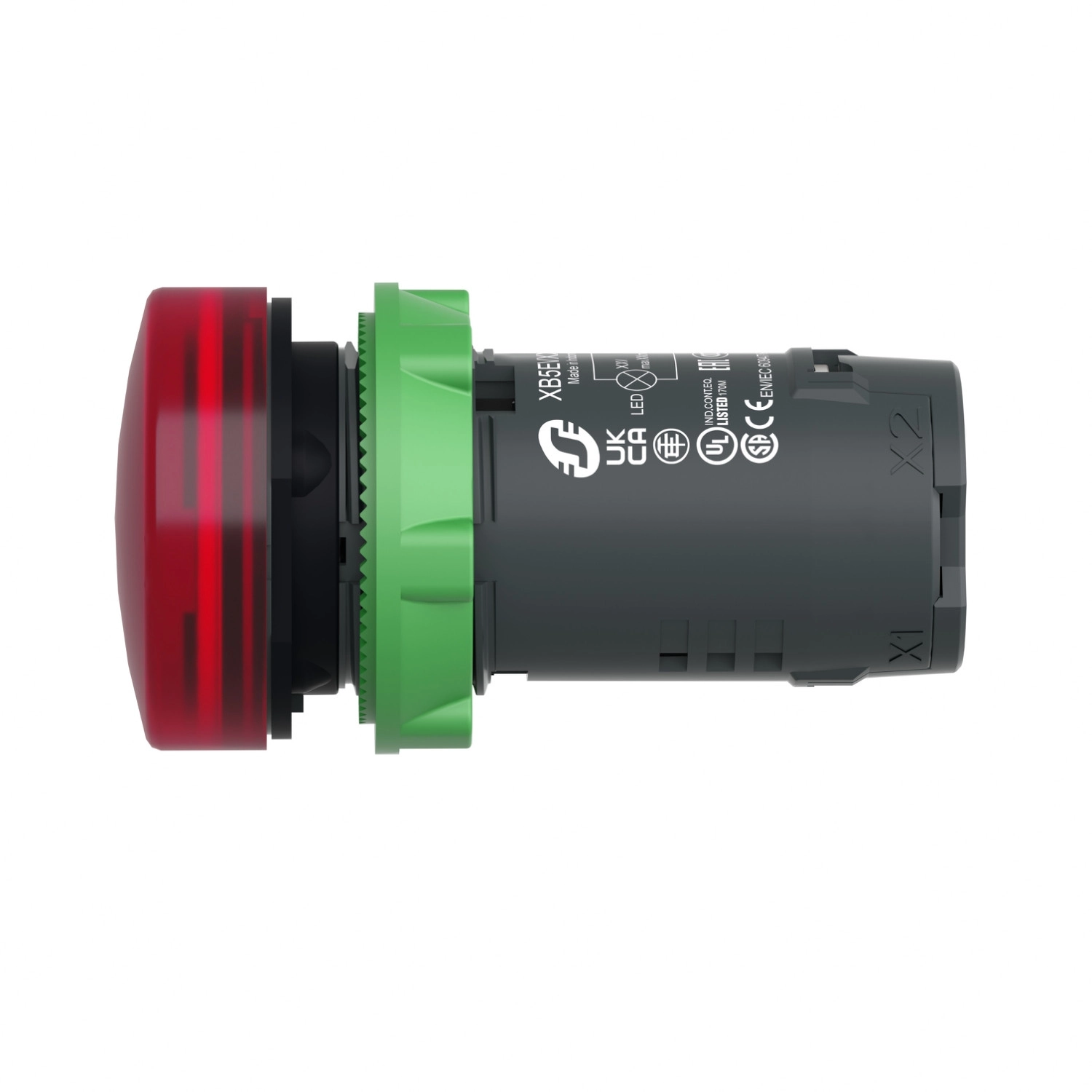

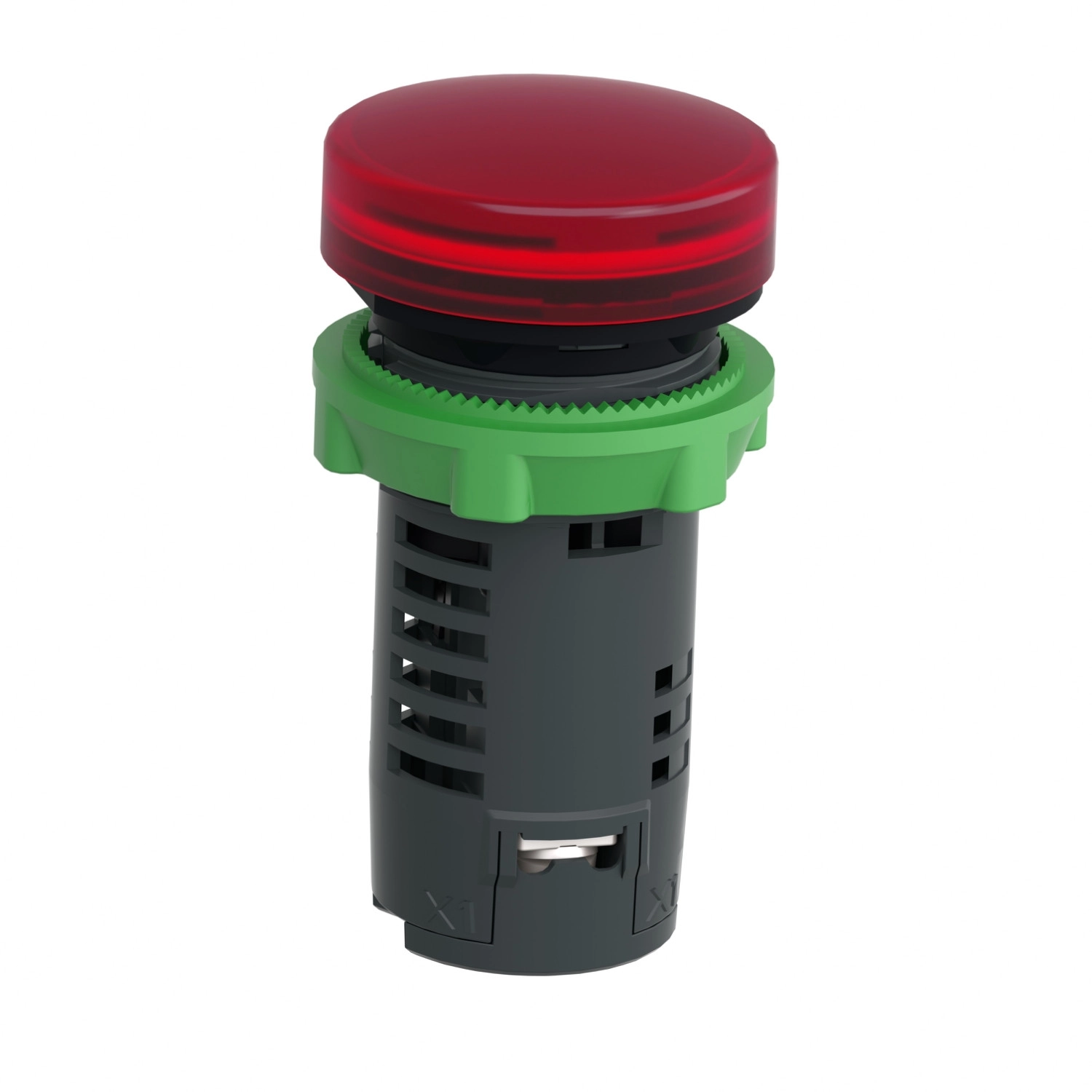

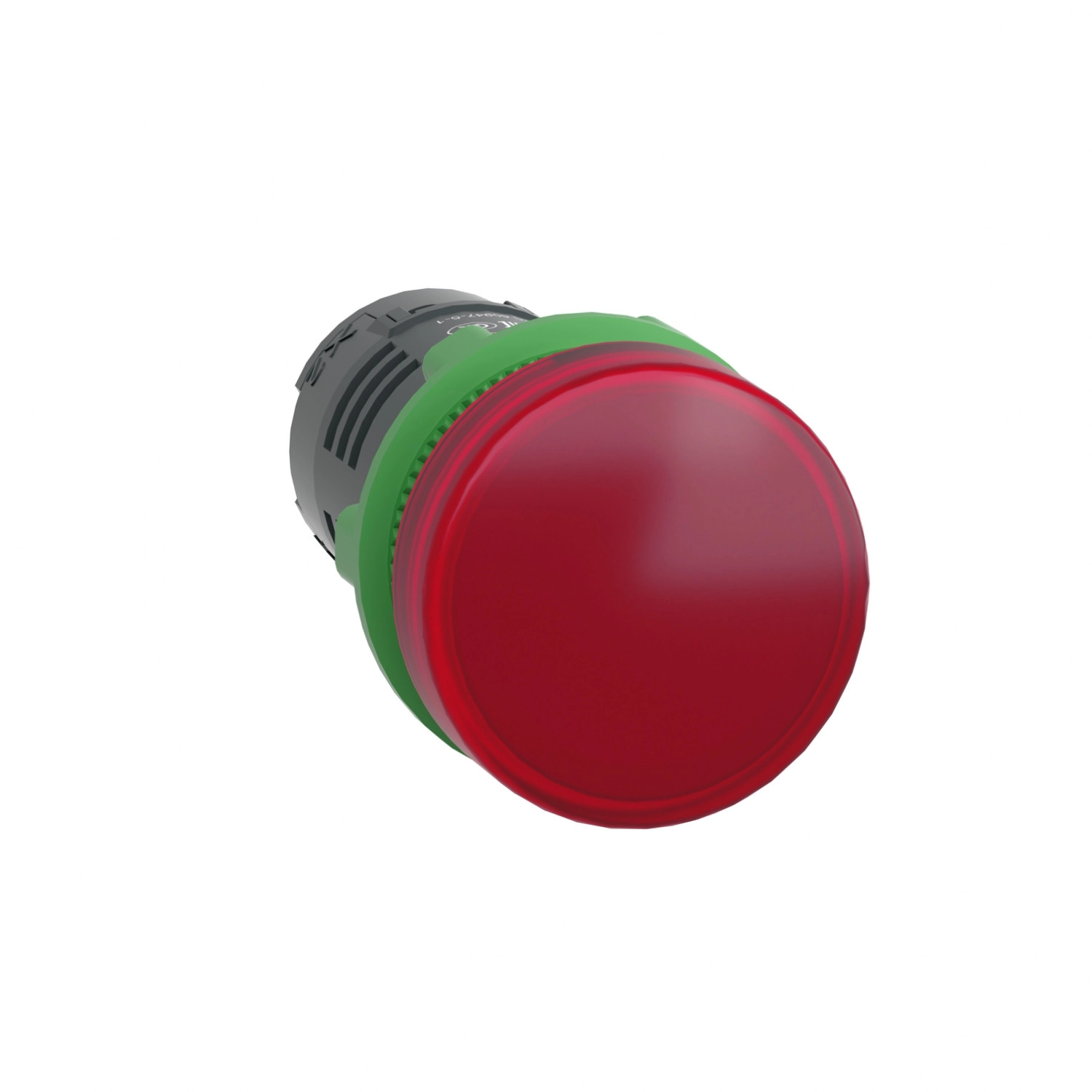

A Schneider Electric Harmony XB5 termékcsaládba tartozó XB5EVB4 jelzőlámpa egy kiváló minőségű, monolitikus kivitelű ipari jelzőeszköz, amely számos alkalmazási területen megbízható vizuális visszajelzést biztosít. Ez a kompakt piros LED jelzőlámpa tökéletes választás vezérlőpanelekbe, kapcsolószekrényekbe vagy bármilyen olyan környezetbe, ahol fontos a készülékek vagy folyamatok állapotának egyértelmű jelzése.
A termék sötétszürke műanyag előlappal és műanyag rögzítőgyűrűvel rendelkezik, standard fejkialakítással. Az univerzális LED technológiának köszönhetően hosszú élettartam és alacsony energiafogyasztás jellemzi, mindössze 18 mA áramfelvétel mellett. A jelzőlámpa piros színű, sima lencsével, és 24V AC/DC tápfeszültséggel működik 50/60 Hz frekvencián. A termék 22,5 mm átmérőjű furatba szerelhető, és állandó jelzési módot biztosít.

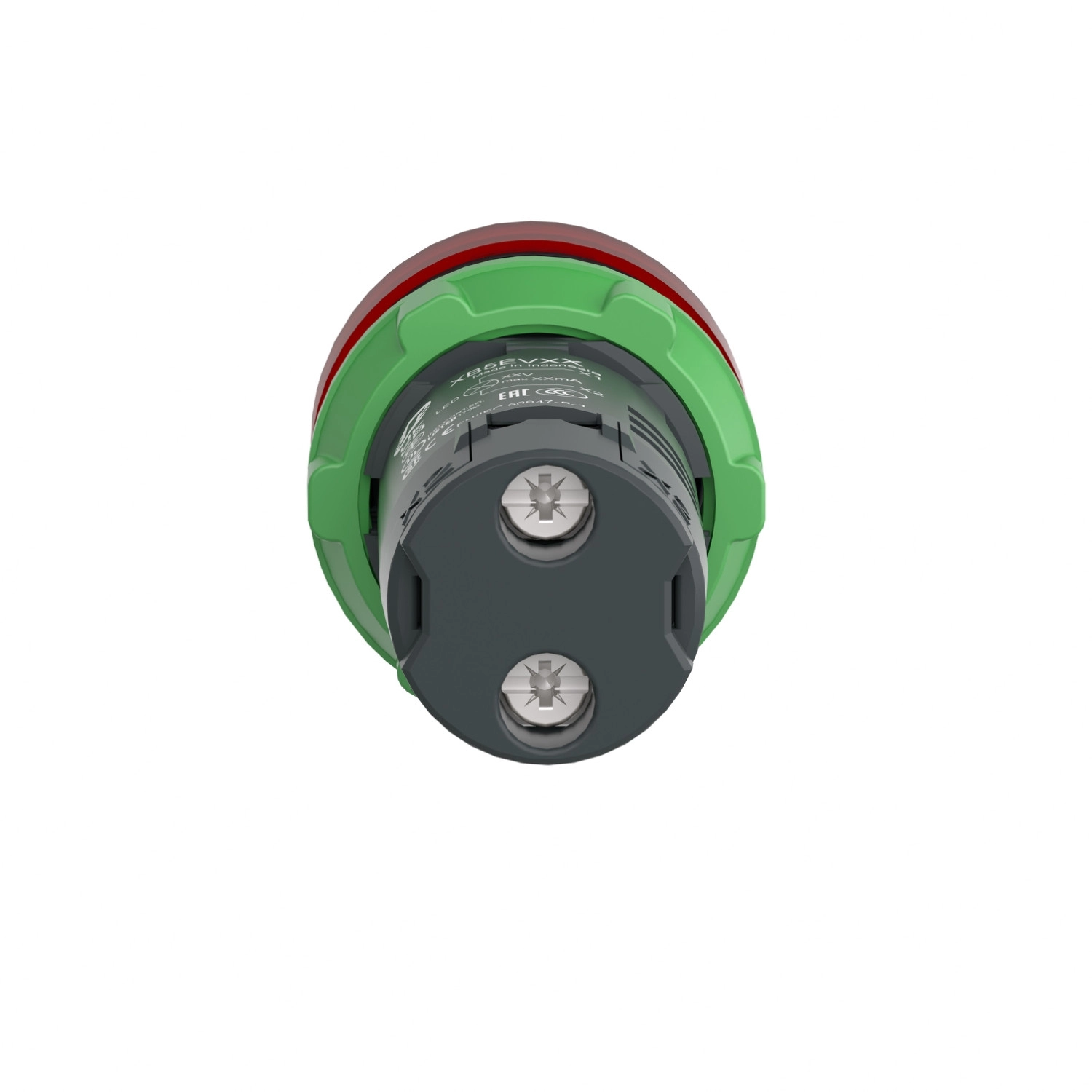

A XB5EVB4 jelzőlámpa kiemelkedő műszaki paraméterekkel büszkélkedhet. Méretei kompaktak: 29 mm magasság, 29 mm szélesség és 54 mm mélység. A csatlakoztatás csavaros kapcsokkal történik, amelyek lehetővé teszik maximum 2 x 1,5 mm² keresztmetszetű vezeték bekötését kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezeték bekötését kábelvég nélkül az IEC 60947-1 szabványnak megfelelően. A névleges szigetelési feszültség 250 V (3-as szennyezettségi fokozat), a névleges lökőfeszültség-állóság pedig 4 kV az IEC 60947-1 szerint. Figyelemre méltó a termék magas nyomású mosóval szembeni ellenállóképessége is, amely 7000000 Pa 55 °C-on, 0,1 m távolságból.
A jelzőlámpa környezeti paramétereit tekintve is kiemelkedő teljesítményt nyújt. Működési hőmérséklet-tartománya -25...70 °C, tárolási hőmérséklet-tartománya -40...70 °C. IP védettségi besorolása többszörös: IP66, IP67, IP69 az IEC 60529 szerint, valamint IP69K az ISO 20653 szerint. NEMA védettségi besorolása NEMA 13 és NEMA 4X. IK ütésállósága IK05 az IEC 50102 szerint. A jelzőlámpa megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-1, IEC 60947-1, UL 508, CSA C22.2 No 14 előírásoknak, valamint rendelkezik UL és CSA tanúsítvánnyal. Rezgésállósága 5 gn (f= 12...500 Hz), ütésállósága 50 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén, illetve 30 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén, az IEC 60068-2-27 szerint.
Schneider Electric Harmony XB5 - XB5EVB4 - műanyag monolitikus LED jelzőlámpa, Ø22, 24VAC/DC, piros műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Jelzőlámpa
Eszköz rövid neve: XB5
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Értékesítési egység: 1
Jelzőegység fejének alakja: Kerek
Sapka/működtető vagy lencse színe: Piros
Működtető kiegészítő információk: Sima lencsével
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Fényforrás színe: Piros
Névleges tápfeszültség: 24 V AC/DC 50/60 Hz-en
Eszköz kialakítás: Monolitikus termék
Kiegészítő információk
Magasság: 29 mm
Szélesség: 29 mm
Mélység: 54 mm
Kapcsok leírása ISO n°1: (X1-X2)PL
Tápfeszültség határértékek: 19,2...30 V DC, 21,6...26,4 V AC
Áramfelvétel: 18 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség-állóság: 1 kV az IEC 61000-4-5 szerint
Környezeti jellemzők
IP védettségi fokozat: IP66, IP67, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK ütésállósági fokozat: IK05 az IEC 50102 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, IEC 60947-1, UL 508, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Rezgésállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén, 30 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
