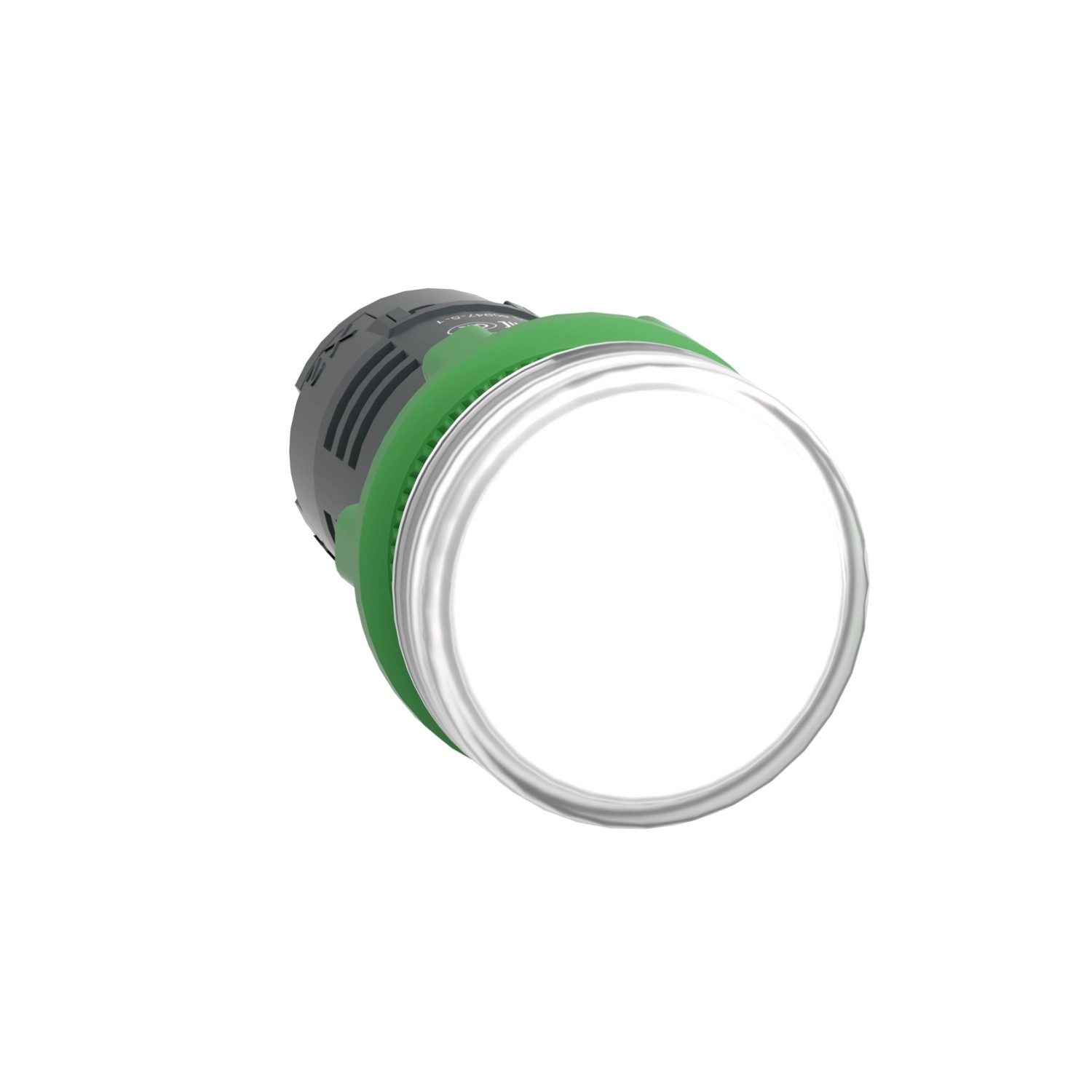

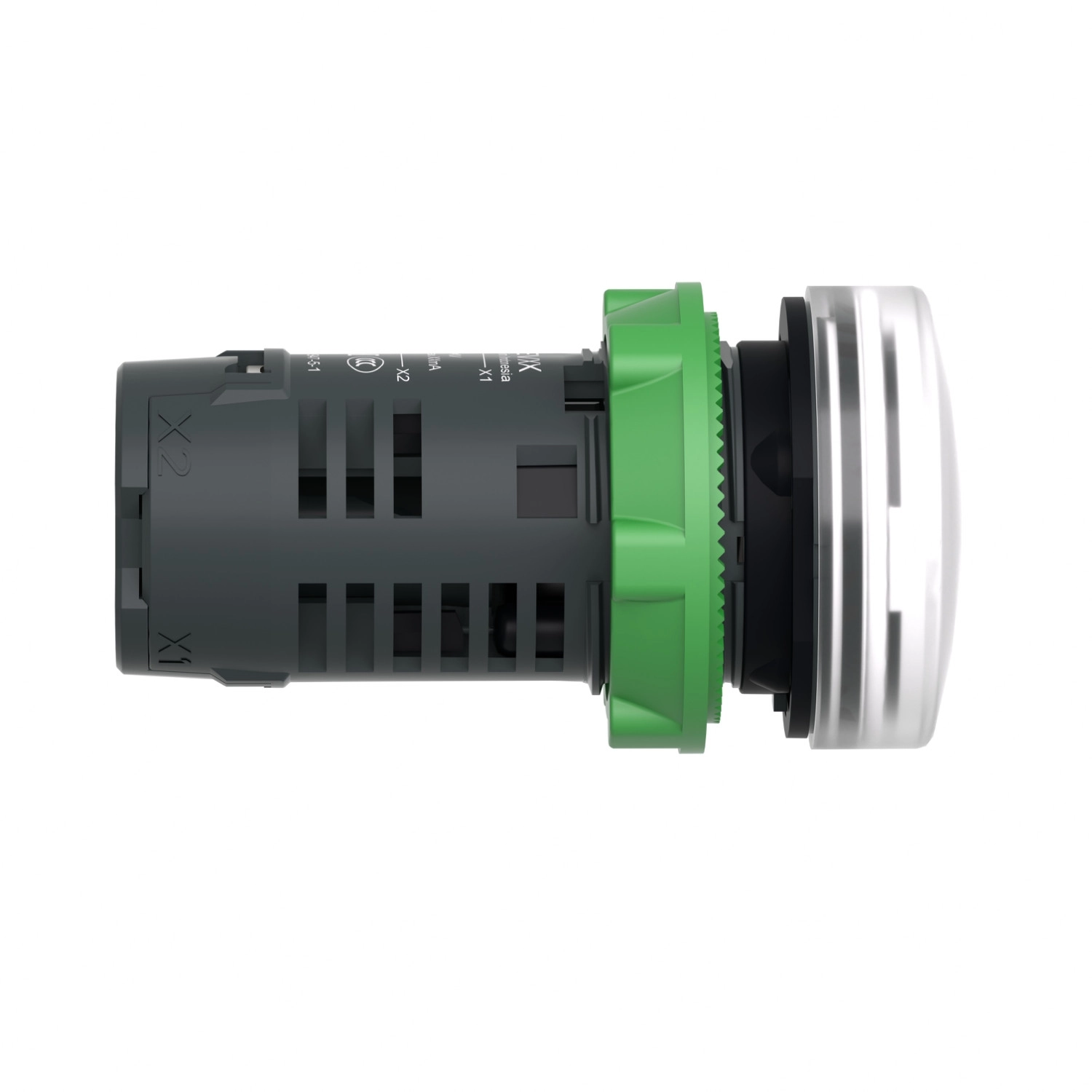

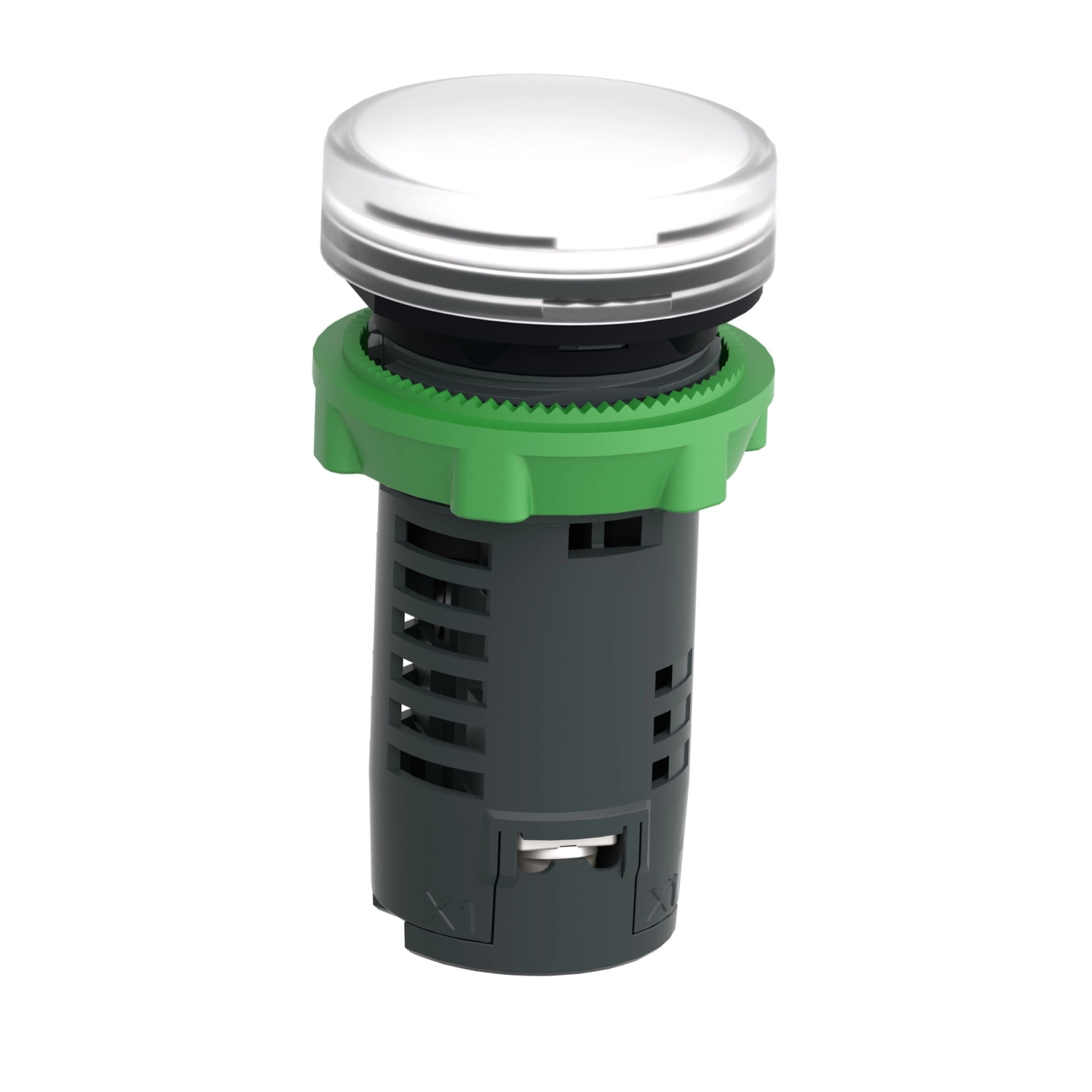

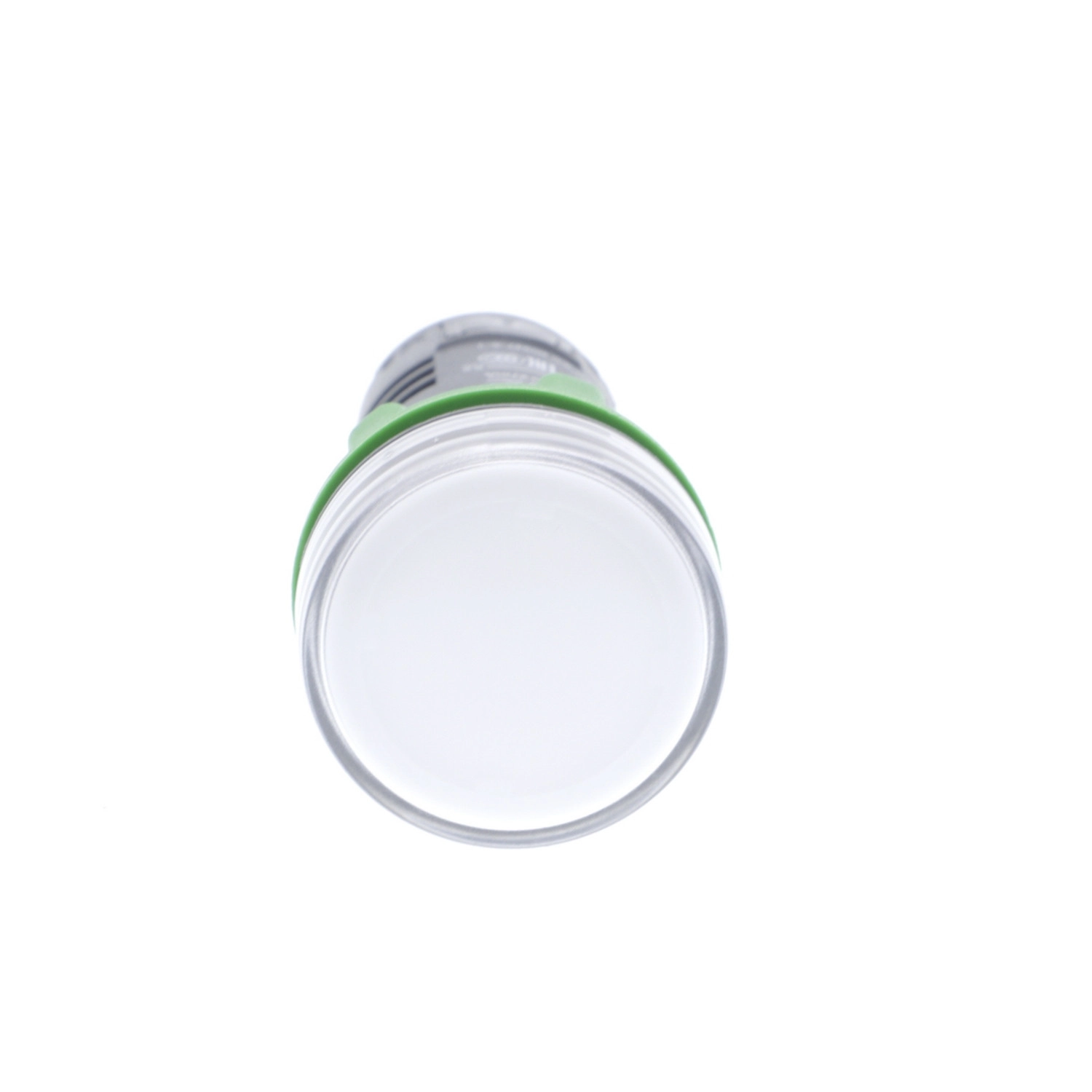

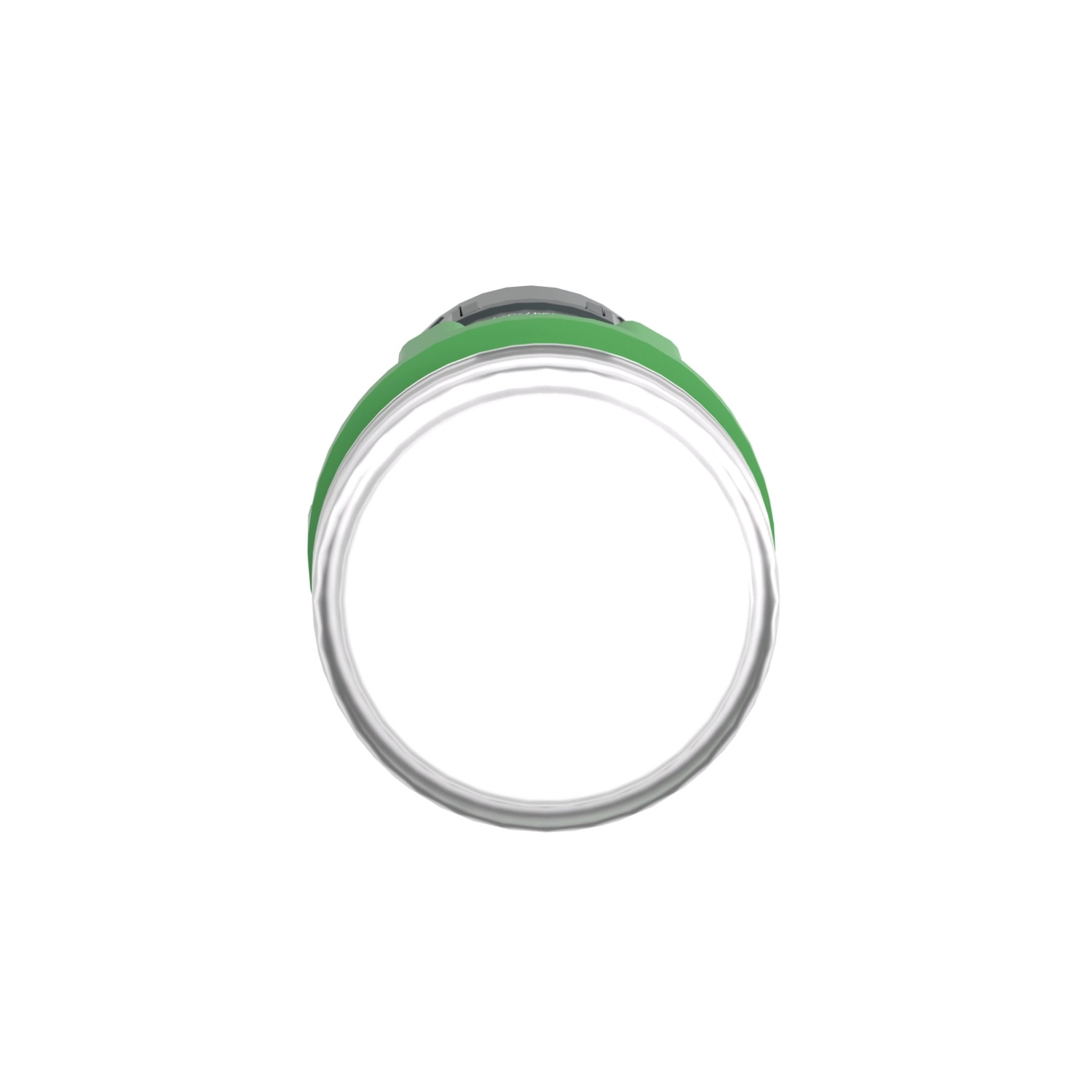

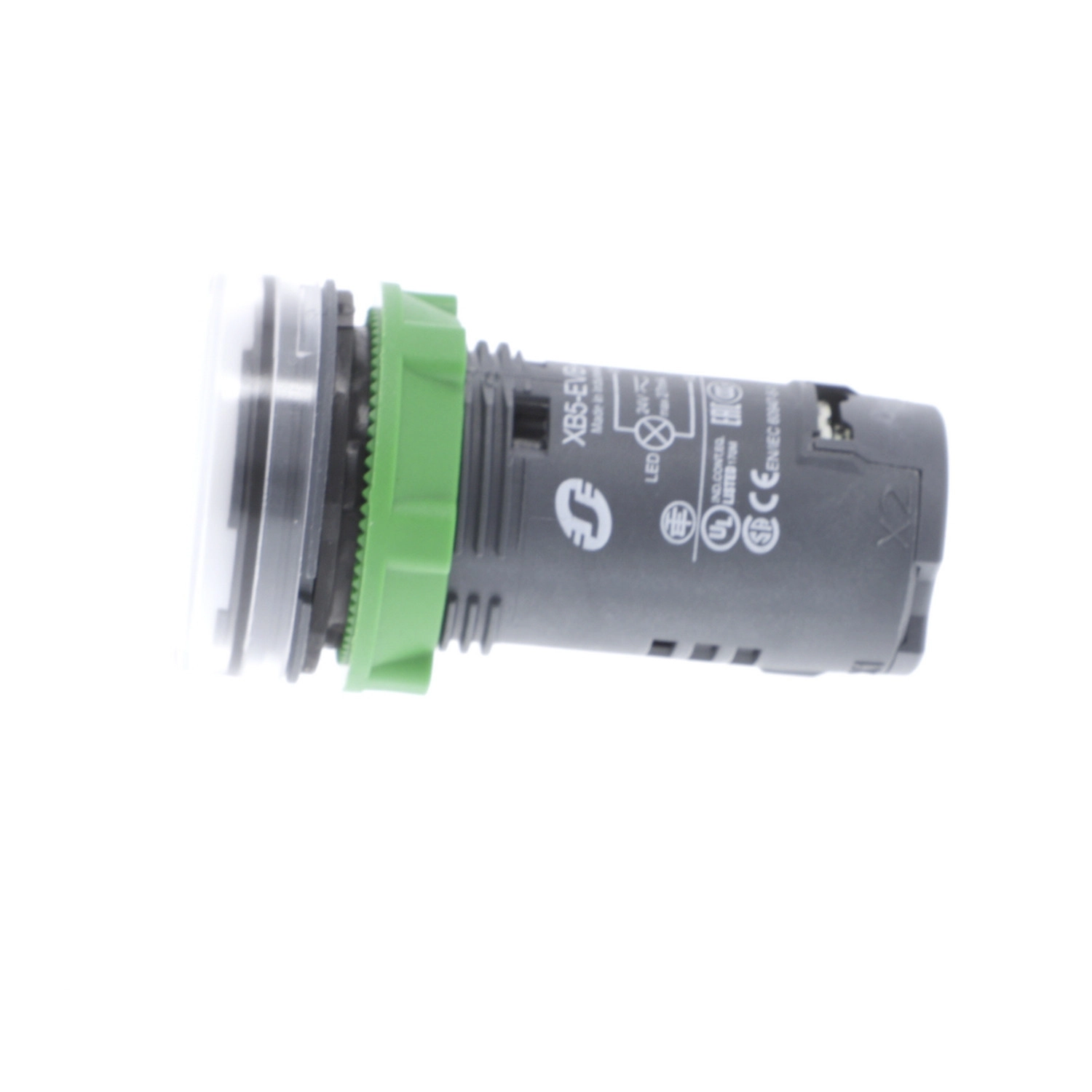

A Schneider Electric Harmony XB5 termékcsaládba tartozó XB5EVB1 jelzőlámpa egy kiváló minőségű monolitikus kialakítású ipari jelzőeszköz, amely tökéletesen alkalmas különböző gépek, berendezések vagy vezérlőpanelek állapotjelzésére. Ez a kompakt, 22 mm átmérőjű szerelőnyílásba illeszthető jelzőlámpa sötétszürke műanyag házban, fehér jelzőfelülettel rendelkezik, így kiválóan látható ipari környezetben is.
Az XB5EVB1 jelzőlámpa egyik kiemelkedő tulajdonsága a beépített univerzális LED fényforrás, amely 24 V AC/DC tápfeszültséggel működik, és folyamatos jelzést biztosít. A LED technológiának köszönhetően rendkívül hosszú, akár 100.000 órás élettartammal rendelkezik normál üzemi körülmények között, 25 °C hőmérsékleten. A jelzőlámpa fehér színű fényt bocsát ki a sima, átlátszó lencséjén keresztül, ami egyértelmű és jól látható jelzést tesz lehetővé. A termék tápfeszültség tartománya DC esetén 19,2-30 V, AC esetén pedig 21,6-26,4 V, és mindössze 18 mA áramfelvétellel működik.
A robusztus kialakításnak köszönhetően az XB5EVB1 jelzőlámpa kiválóan ellenáll a szélsőséges ipari környezeteknek is. IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik, ami teljes por elleni védelmet és különböző mértékű víz elleni védelmet biztosít, beleértve a nagy nyomású vízsugarat is (7000000 Pa 55 °C-on, 0,1 m távolságból). NEMA 13 és NEMA 4X besorolással is rendelkezik. Az IK05 ütésállósági fokozat megfelelő védelmet nyújt a mechanikai behatások ellen. A jelzőlámpa kiválóan ellenáll a rezgéseknek (5 gn, f=12...500 Hz) és a rázkódásnak (50 gn 18 ms-ig vagy 30 gn 11 ms-ig félszinusz hullámú gyorsulás esetén).

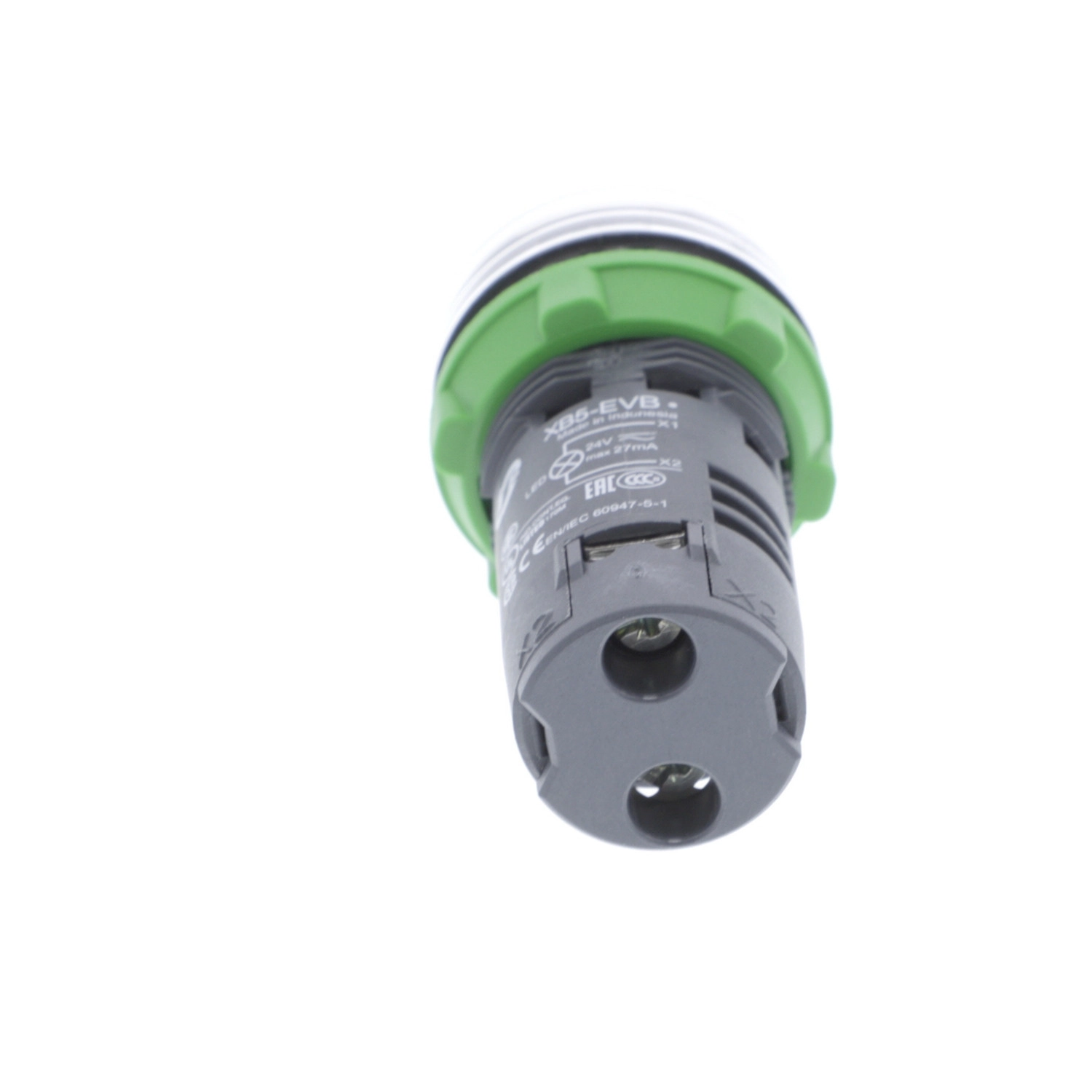

Az XB5EVB1 jelzőlámpa csatlakoztatása csavaros kapcsokkal történik, amely maximum 2×1,5 mm² kábelkeresztmetszetet fogad kábelvéggel, vagy 1×0,22...2×2,5 mm² kábelvég nélkül. A készülék szigetelési feszültsége 250 V (3-as szennyezettségi fokozat szerint), lökőfeszültség-állósága pedig 4 kV. A jelzőlámpa 1 mm és 6 mm közötti anyagvastagságú szerelőfelületre rögzíthető. Méreteit tekintve 29 mm széles, 29 mm magas és 54 mm mély. A termék számos nemzetközi szabványnak megfelel, többek között az IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, JIS C8201-1, CSA C22.2 No 14 és UL 508 előírásainak, és rendelkezik CSA és UL tanúsítványokkal is. Elektromágneses kompatibilitás szempontjából megfelel az elektrosztatikus kisülésre (6 kV érintkezéskor, 8 kV levegőben), a gyors tranziensekre (2 kV) és az elektromágneses terekre (10 V/m) vonatkozó követelményeknek, valamint a B osztályú elektromágneses kibocsátási szabványoknak.
Schneider Electric Harmony XB5 - XB5EVB1 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Jelzőlámpa
Rövid terméknév: XB5
Perem anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fej alakja: Kerek
Kupak/működtető vagy lencse színe: Fehér
Működtető kiegészítő információ: Sima lencsével
Fényforrás: Univerzális LED
Izzóalap: Integrált LED
Fényforrás színe: Fehér
Névleges tápfeszültség: 24 V AC/DC, 50/60 Hz
Eszköz megjelenése: Monolitikus termék
Kiegészítő adatok
Magasság: 29 mm
Szélesség: 29 mm
Mélység: 54 mm
Kapcsok leírása ISO n°1: (X1-X2)PL
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Jelzés típusa: Folyamatos
Kompatibilitási kód: XB5
Tápfeszültség határértékek: 19,2...30 V DC
21,6...26,4 V AC
Áramfogyasztás: 18 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség-állóság: 1 kV az IEC 61000-4-5 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tárolás esetén: -40...70 °C
Környezeti levegő hőmérséklet működés közben: -25...70 °C
Túlfeszültség-kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Vibrációállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
30 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
