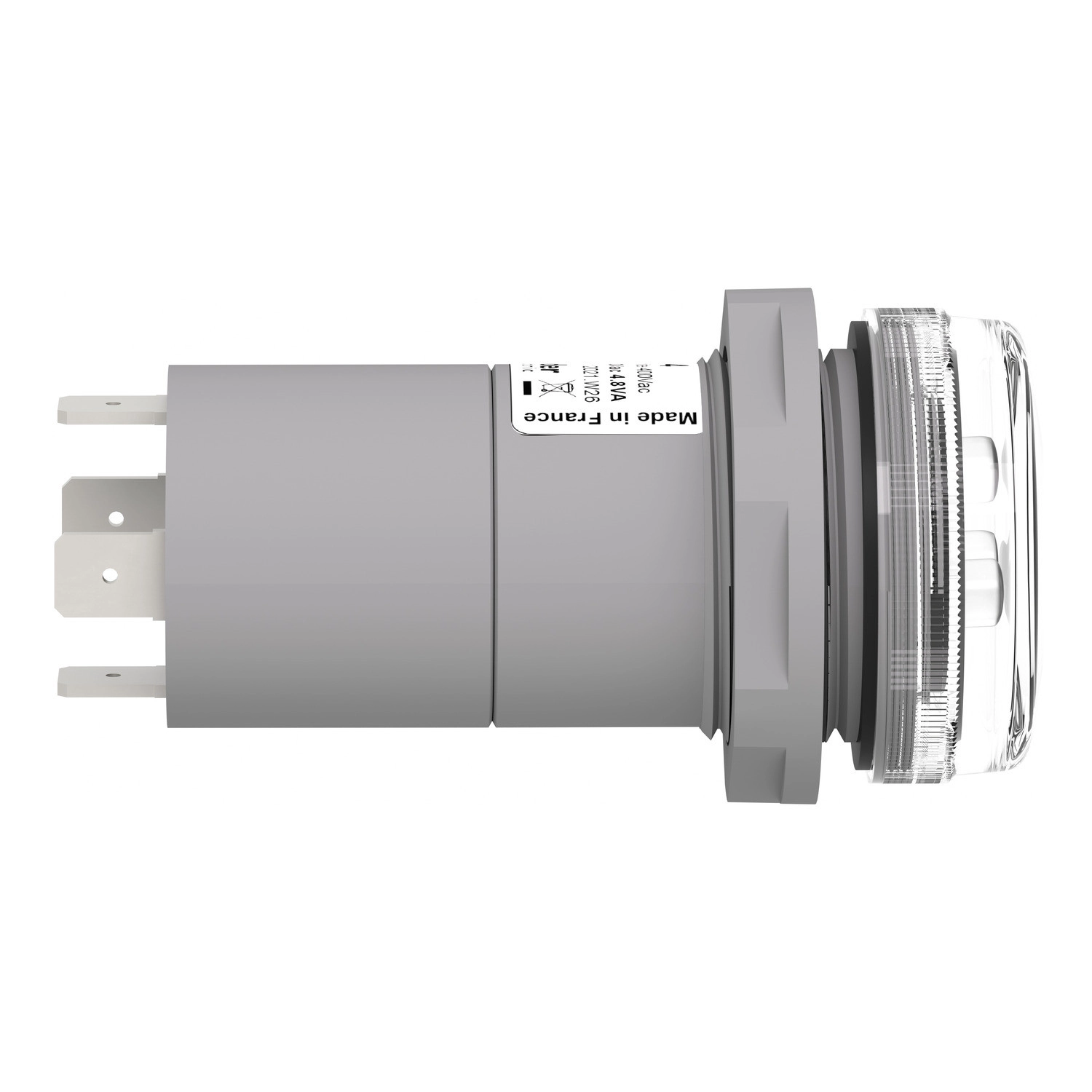

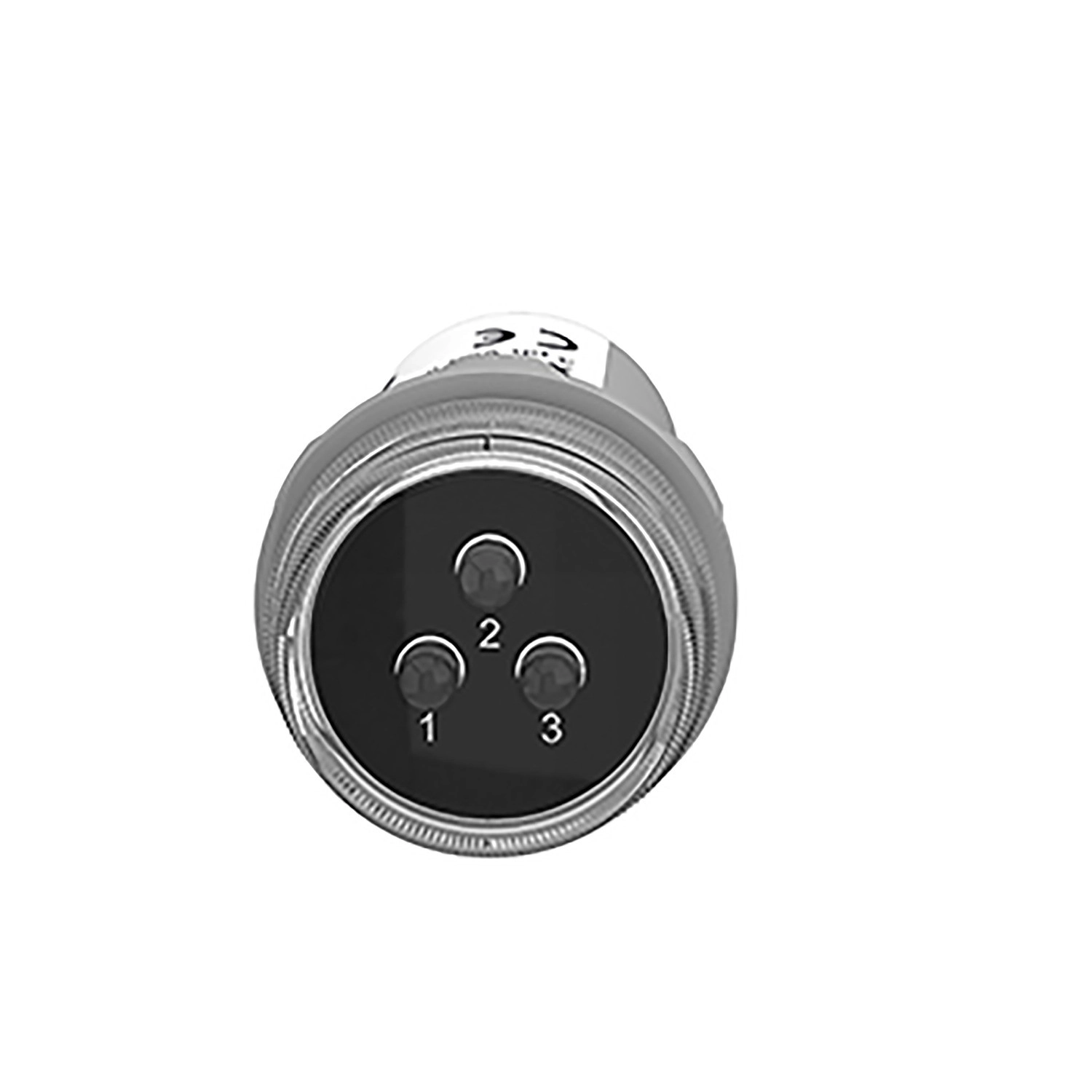

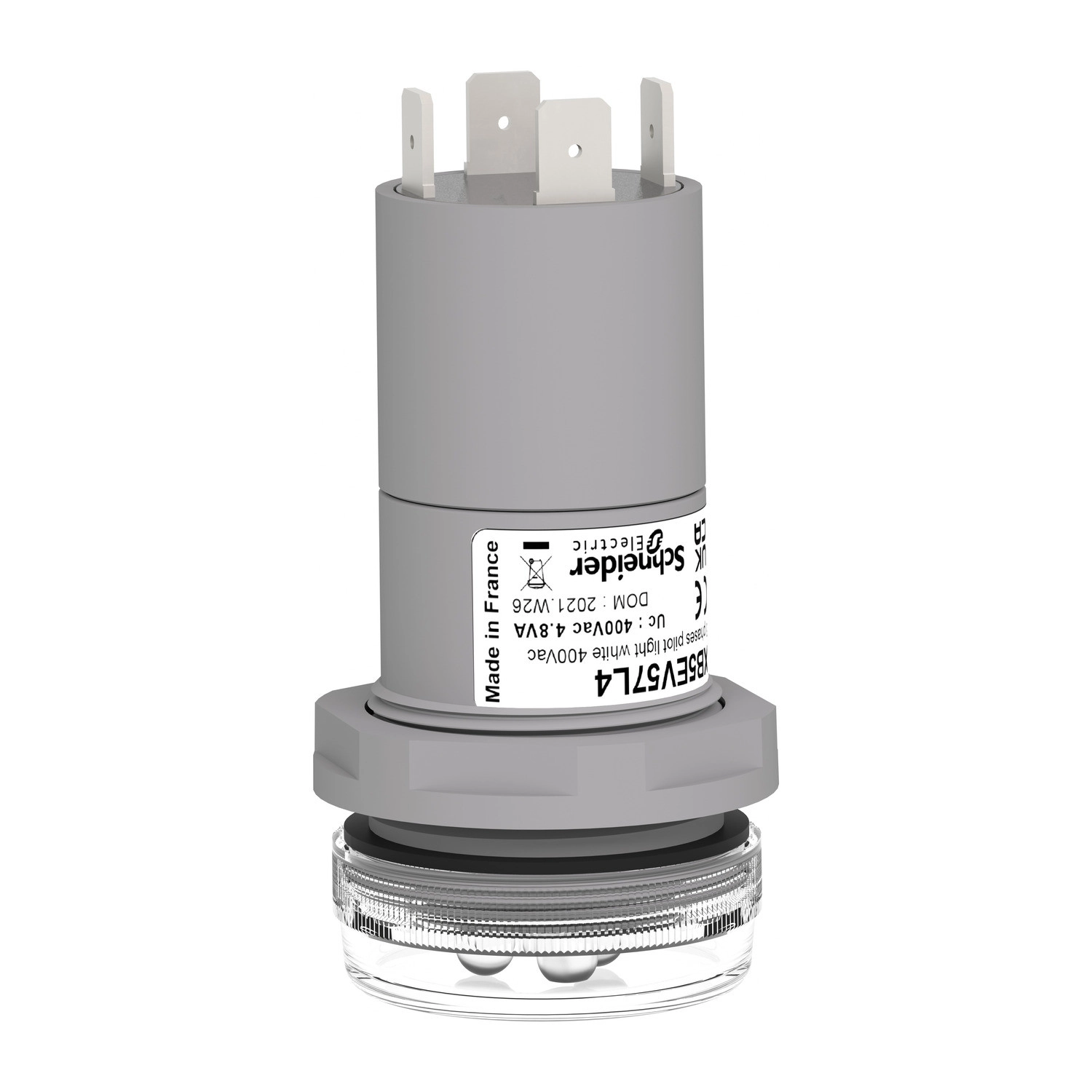

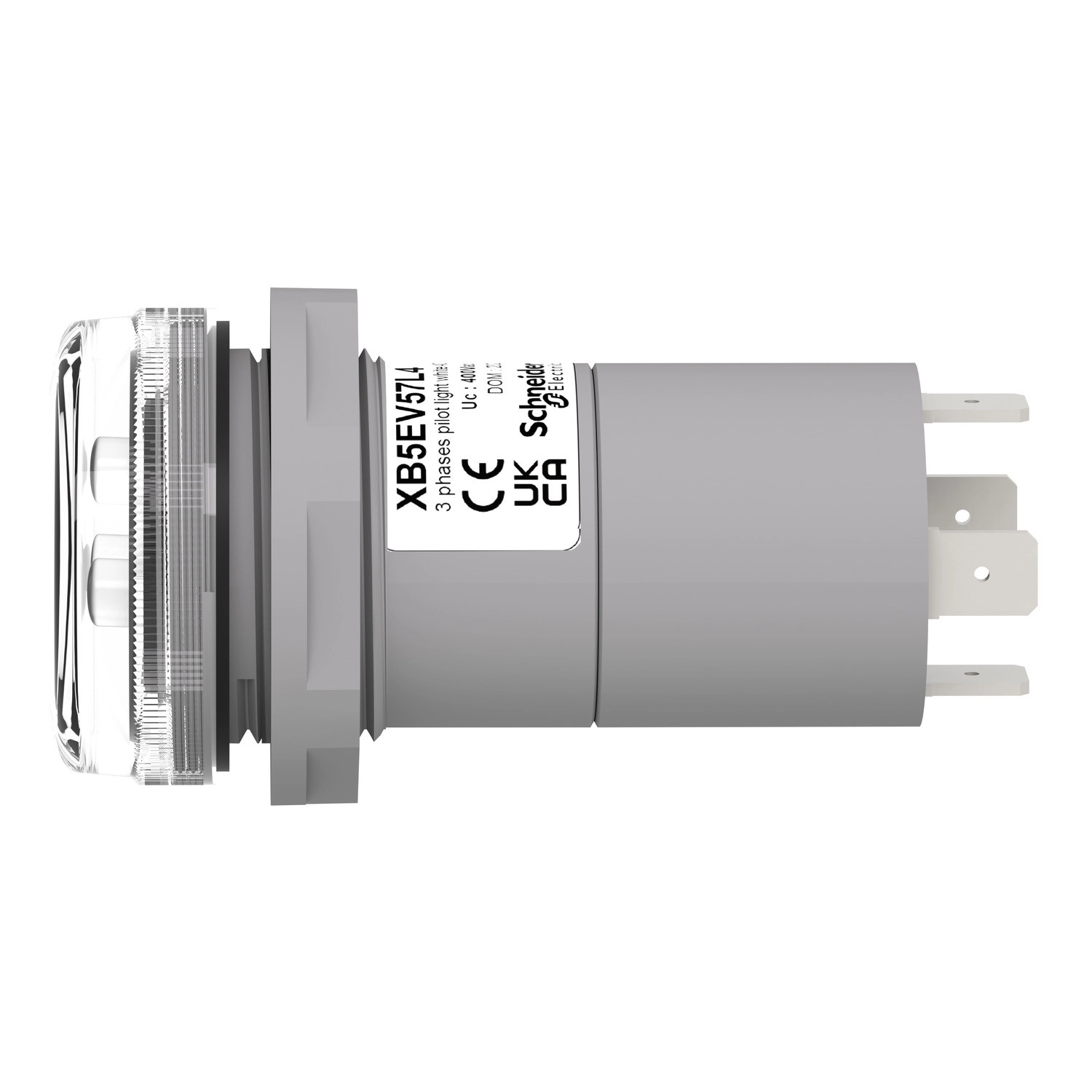

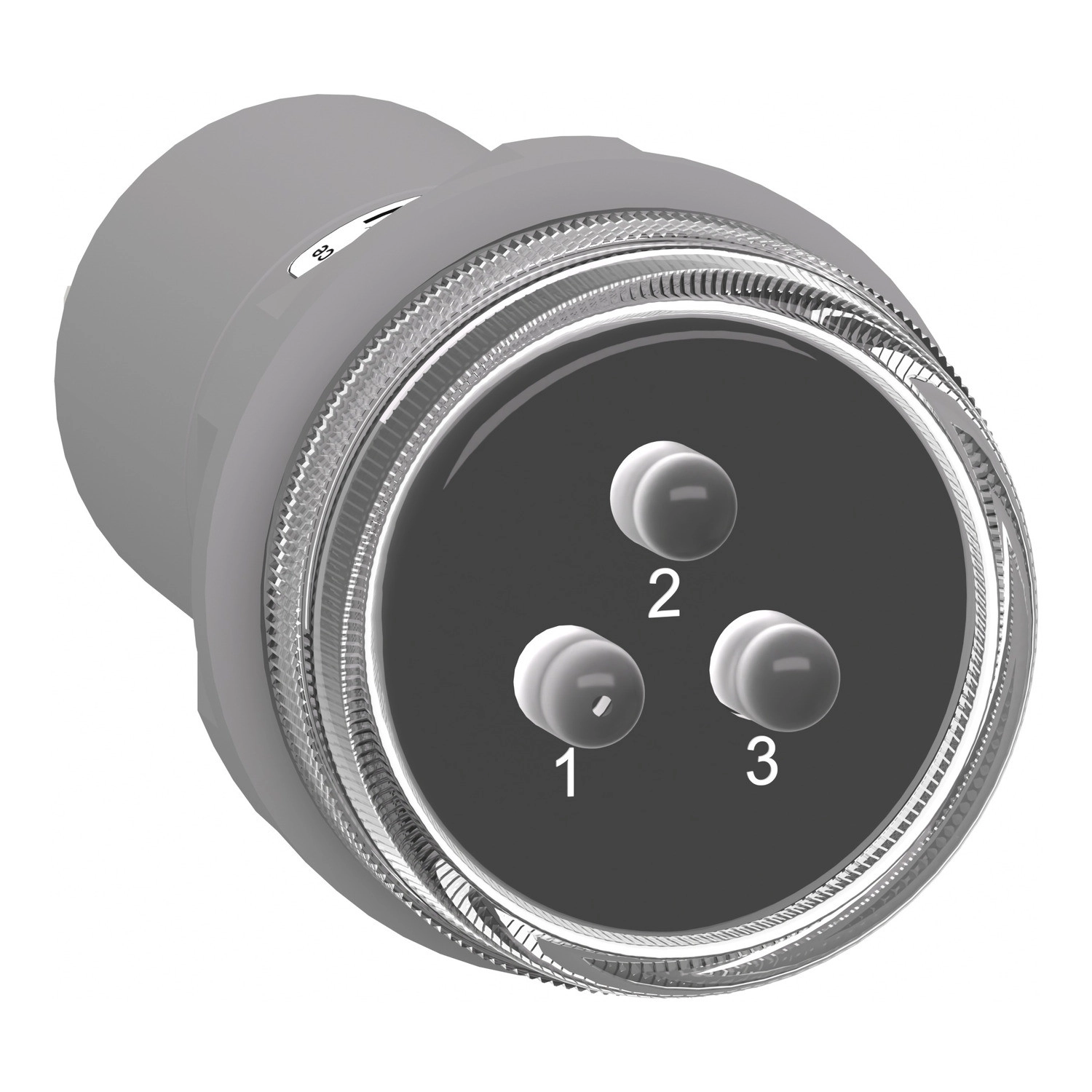

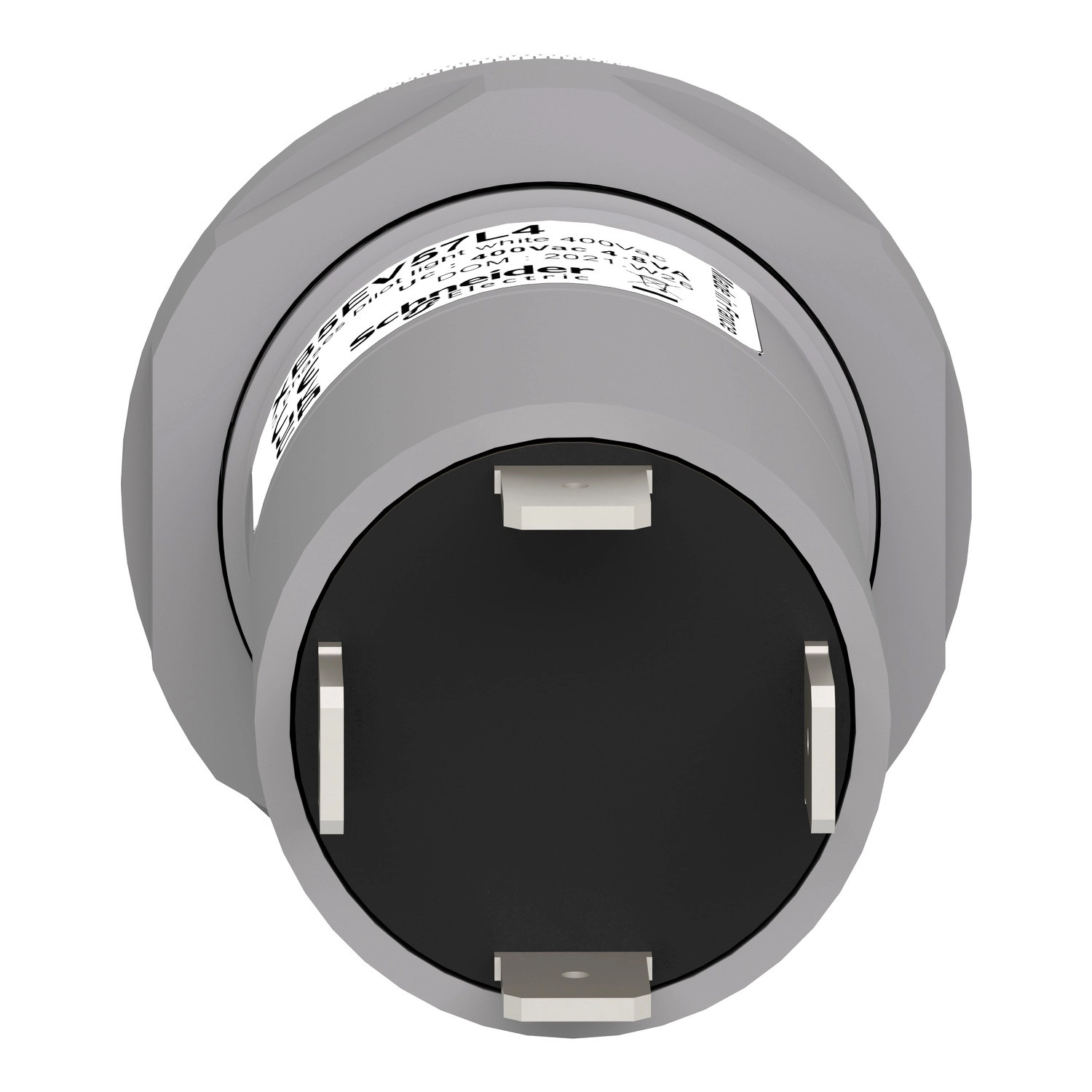

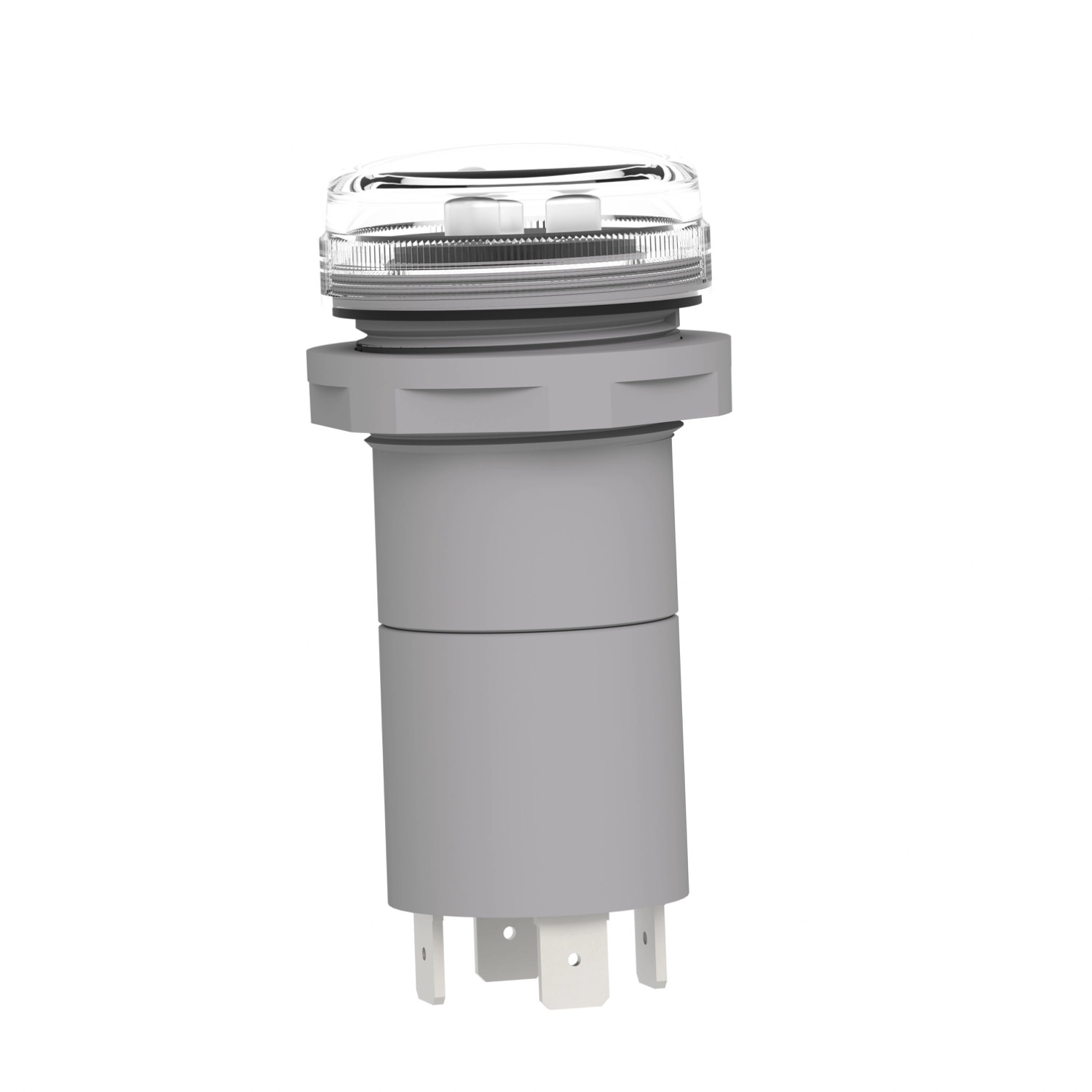

A Schneider Electric Harmony XB5 termékcsalád XB5EV57L4 típusú monolitikus fázisellenőrző jelzőlámpája ideális választás ipari vezérlőpanelekhez és gépészeti alkalmazásokhoz. Ez a kompakt kialakítású, 3 fázisú fehér LED-es jelzőlámpa tökéletes megoldást nyújt, ha folyamatosan ellenőrizni kell a 400 V AC tápfeszültség jelenlétét.
Az XB5EV57L4 jelzőlámpa különleges kialakítása révén egyszerre ellenőrzi a három fázist egyetlen kompakt egységben. A fehér színű LED-ek integrált kialakításúak és védett kivitelűek, ami jelentősen megnöveli élettartamukat - akár 100.000 üzemóra is elérhető 25°C-os környezeti hőmérséklet mellett. A termék előlapja IP67 védettségi fokozattal rendelkezik, ami a por és víz elleni magas szintű védelmet biztosít, míg a hátoldala IP20 besorolású. Az IK10 ütésállósági osztályba tartozik, ami kivételes mechanikai védelmet nyújt az ipari környezetben.
A termék szerelése rendkívül egyszerű a 30 mm-es szabványos rögzítési átmérő segítségével. A készülékház és a rögzítőgyűrű egyaránt műanyagból készült, ami könnyű, de tartós kialakítást eredményez. A kerek jelzőfej átlátszó lencséjű, amely mögött a fehér LED-ek tiszta, jól látható fényt biztosítanak. Az elektromos csatlakoztatás 6,3 mm-es Faston csatlakozókon keresztül történik, amelyek megfelelnek az IEC 60947-1 szabványnak.
A készülék kimagasló elektromágneses kompatibilitással rendelkezik, 1 kV-os lökőfeszültség-állósággal az IEC 61000-4-5 szerint, valamint 2 kV-os ellenállóképességgel a gyors tranziensekkel szemben az IEC 61000-4-4 szabványnak megfelelően. Az elektromágneses mezekkel szemben 10 V/m védettséget biztosít az IEC 61000-4-3 alapján. Az üzemi hőmérséklet-tartomány -30°C és +70°C között van, míg tárolási célra -40°C és +70°C közötti hőmérsékleten tartható. A termék működési feszültsége 450 V AC-ig terjed, áramfelvétele mindössze 5-8 mA. Az XB5EV57L4 cikkszámú jelzőlámpa teljes mértékben megfelel a szigorú IEC 60947-5-1, IEC 60947-5-4 és IEC 60947-1 szabványoknak, ami garantálja a megbízható működést a legigényesebb ipari környezetben is.
Schneider Electric Harmony XB5 - XB5EV57L4 - műanyag LED fázisfeszültség - jelző lámpa, Ø22, 3 db fehér LED, 400VAC műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Monolitikus jelzőlámpa
Rövidnév: XB5
Kivitel: Monolitikus termék
Jelzőfej alakja: Kerek
Előlap anyaga: Műanyag
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 30 mm
Fényforrás tulajdonságai
Fényforrás típusa: Védett LED
LED foglalat: Integrált LED
Fényforrás színe: Fehér
Lencse színe: Átlátszó
Elektromos jellemzők
Hálózati fázisok száma: 3 fázis
Tápfeszültség: 400V AC
Maximális tápfeszültség: 450V AC
Áramfelvétel: 5...8 mA
Névleges lökőfeszültség-állóság: 1 kV az IEC 61000-4-5 szerint
Túlfeszültség védelem: 1 kV az IEC 61000-4-5 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Csatlakozás és védettség
Csatlakozás típusa: Faston csatlakozó, 6,3 mm-es méretű az IEC 60947-1 szerint
IP védettségi fokozat: IP67 (előlap), IP20 (hátlap)
IK védettségi fokozat: IK10 az IEC 50102 szerint
Fizikai jellemzők és környezeti feltételek
Magasság: 65,5 mm
Szélesség: 36 mm
Mélység: 77 mm
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Üzemi hőmérséklettartomány: -30...70 °C
Tárolási hőmérséklettartomány: -40...70 °C
Szabványok
IEC 60947-5-1
IEC 60947-5-4
IEC 60947-1
