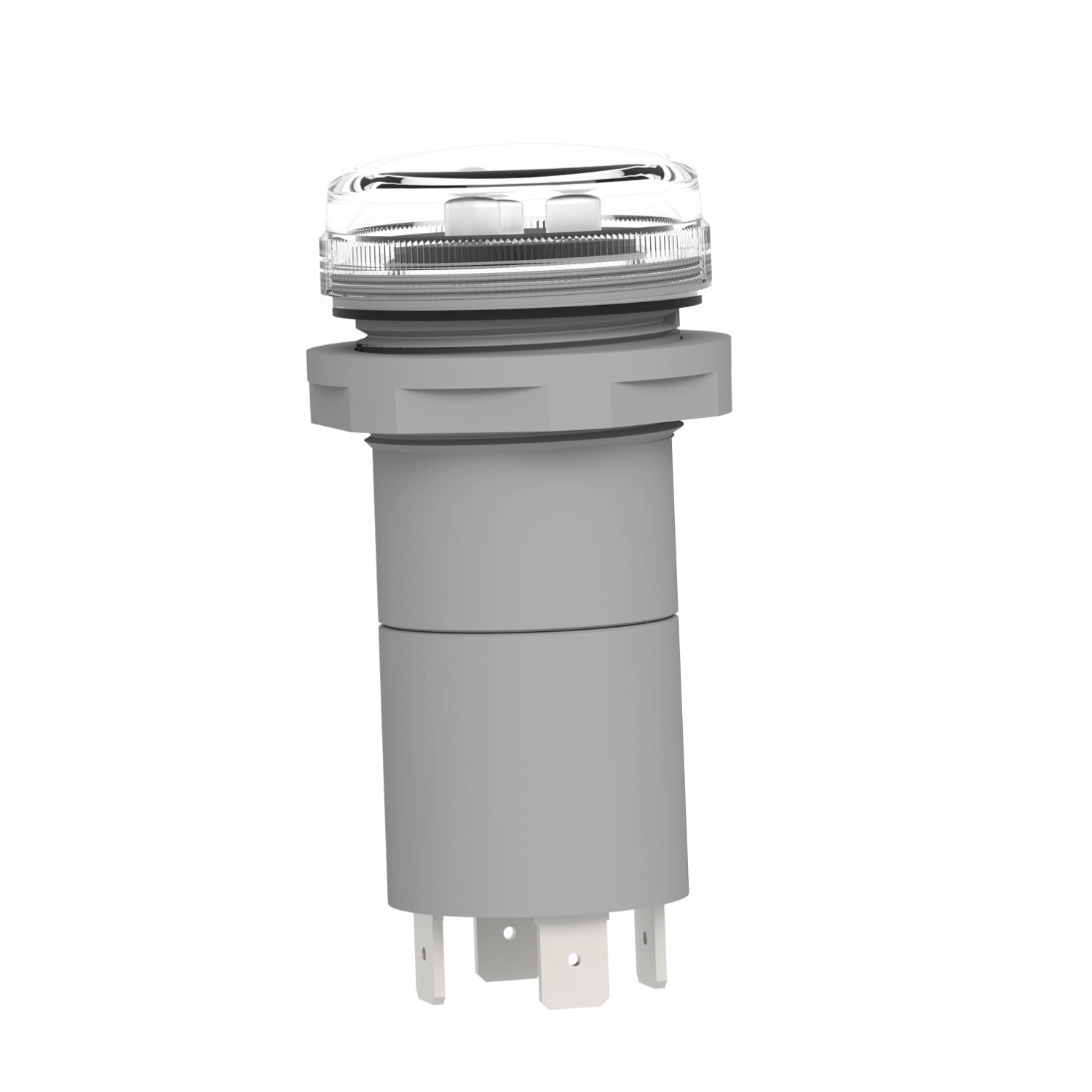

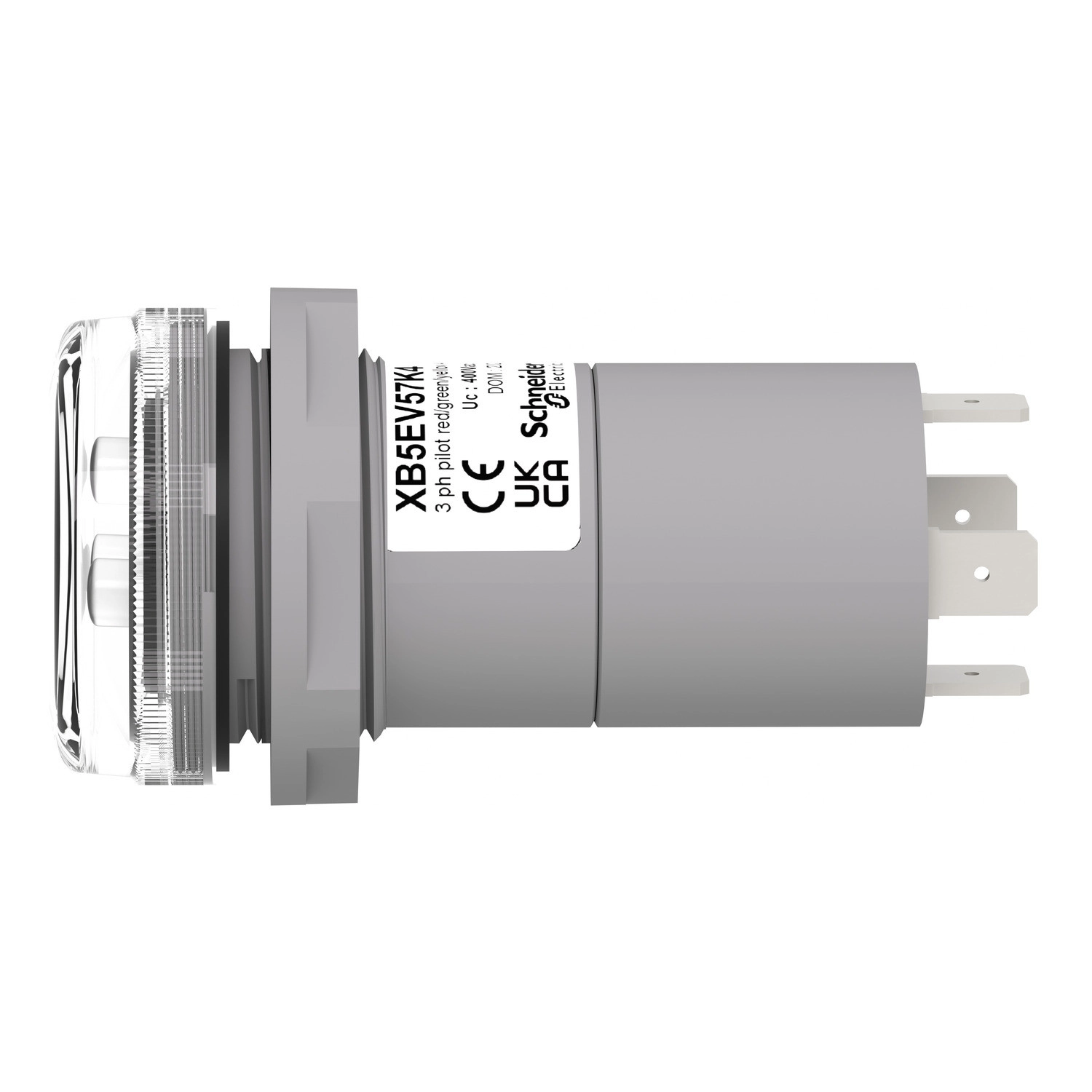

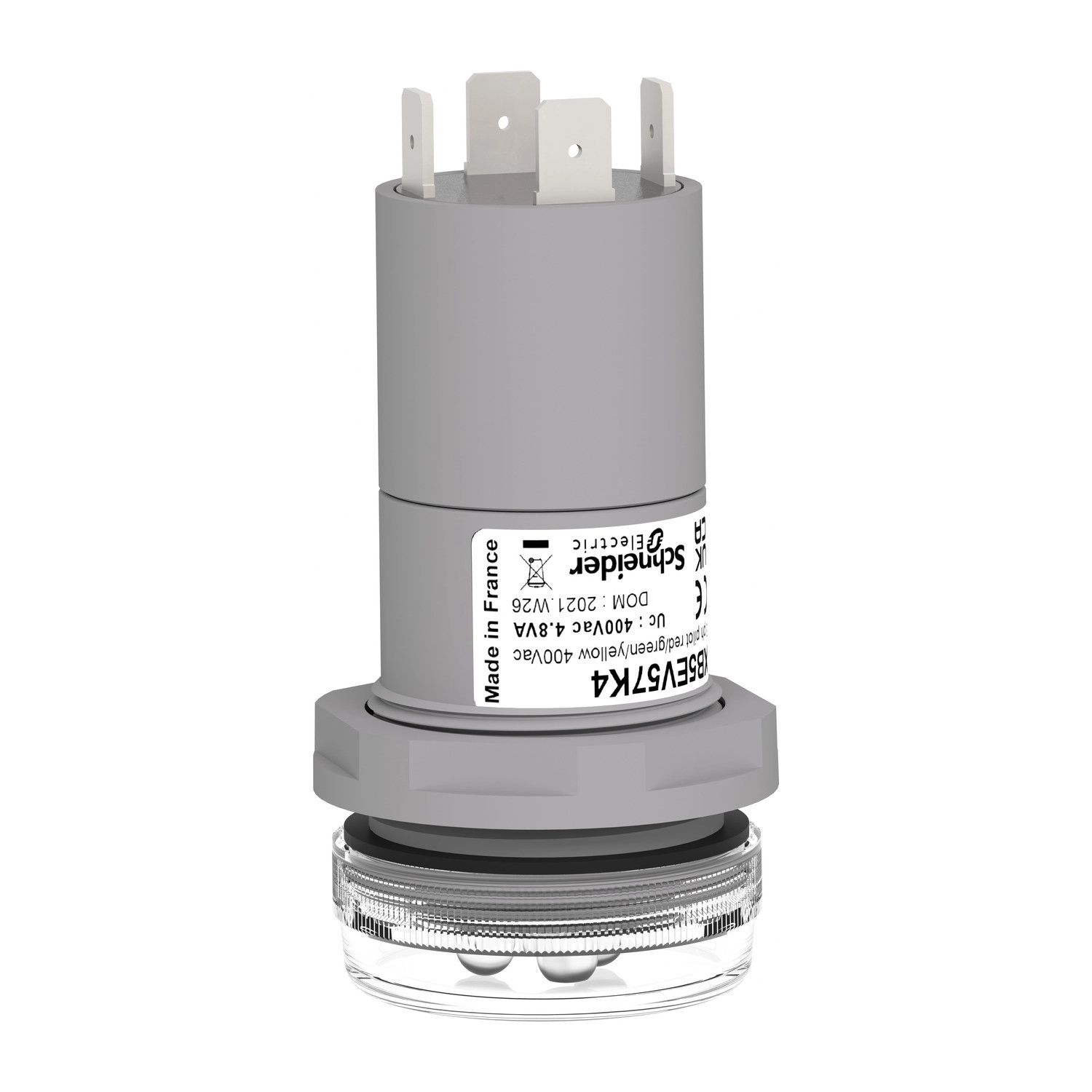

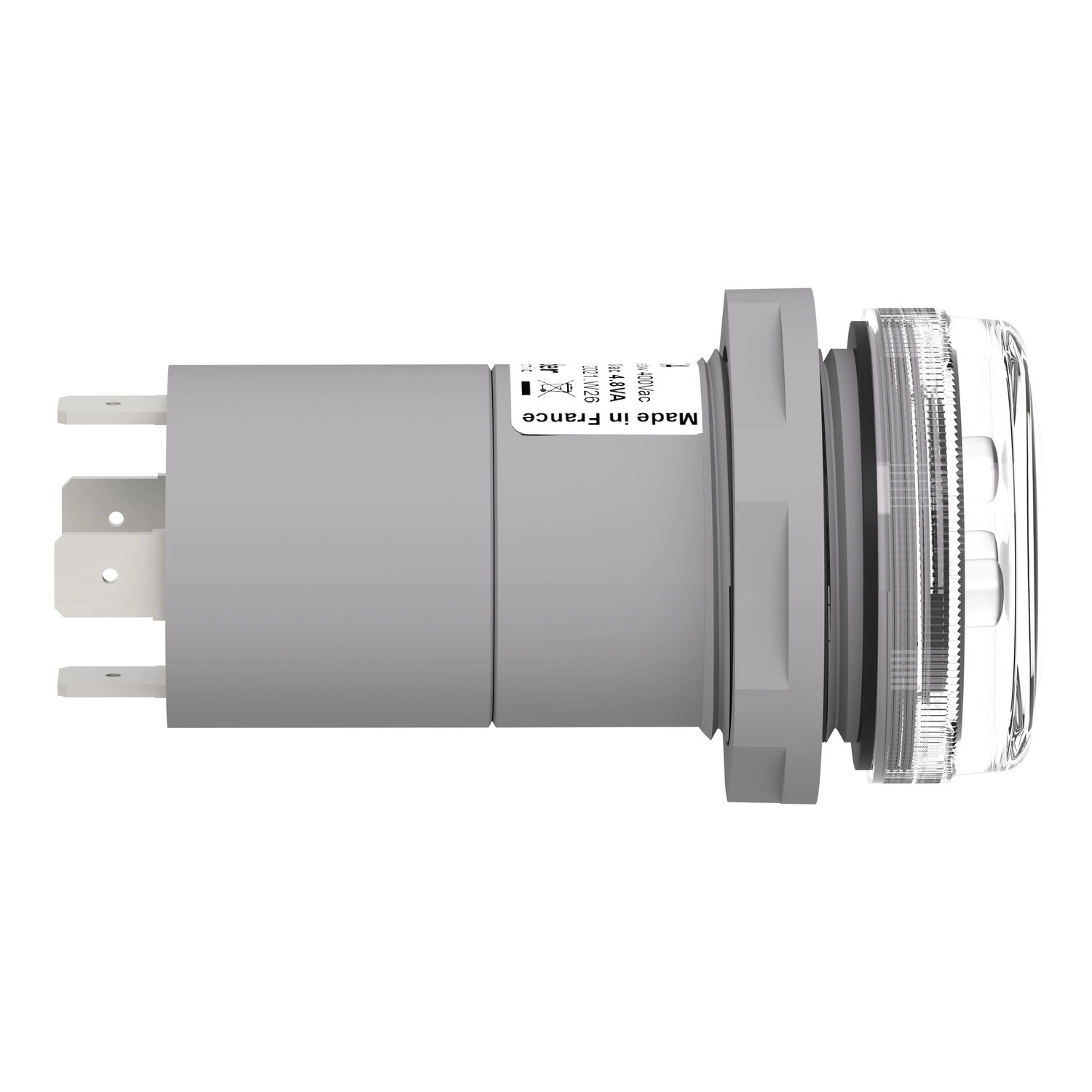

A Schneider Electric Harmony XB5 termékcsalád XB5EV57K4 jelzésű, monolitikus pilot lámpája egy kiváló minőségű, 3 fázisú feszültségjelző, amely ideális megoldást kínál ipari környezetben a fázisok jelenlétének egyértelmű vizuális jelzésére. Ez a termék kifejezetten olyan alkalmazási területeken használható előnyösen, ahol a hálózati feszültség fázisainak állapotát folyamatosan monitorozni szükséges.

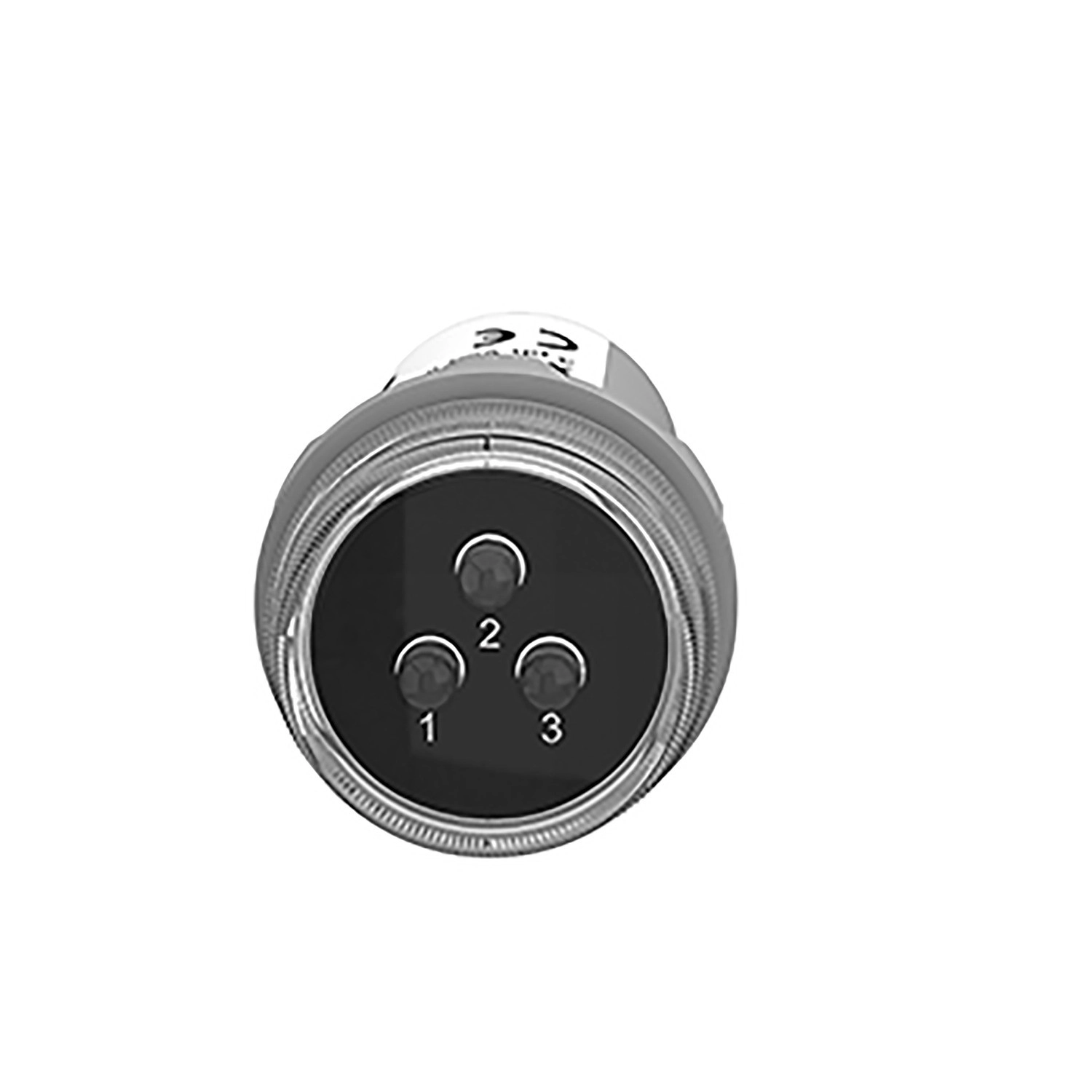

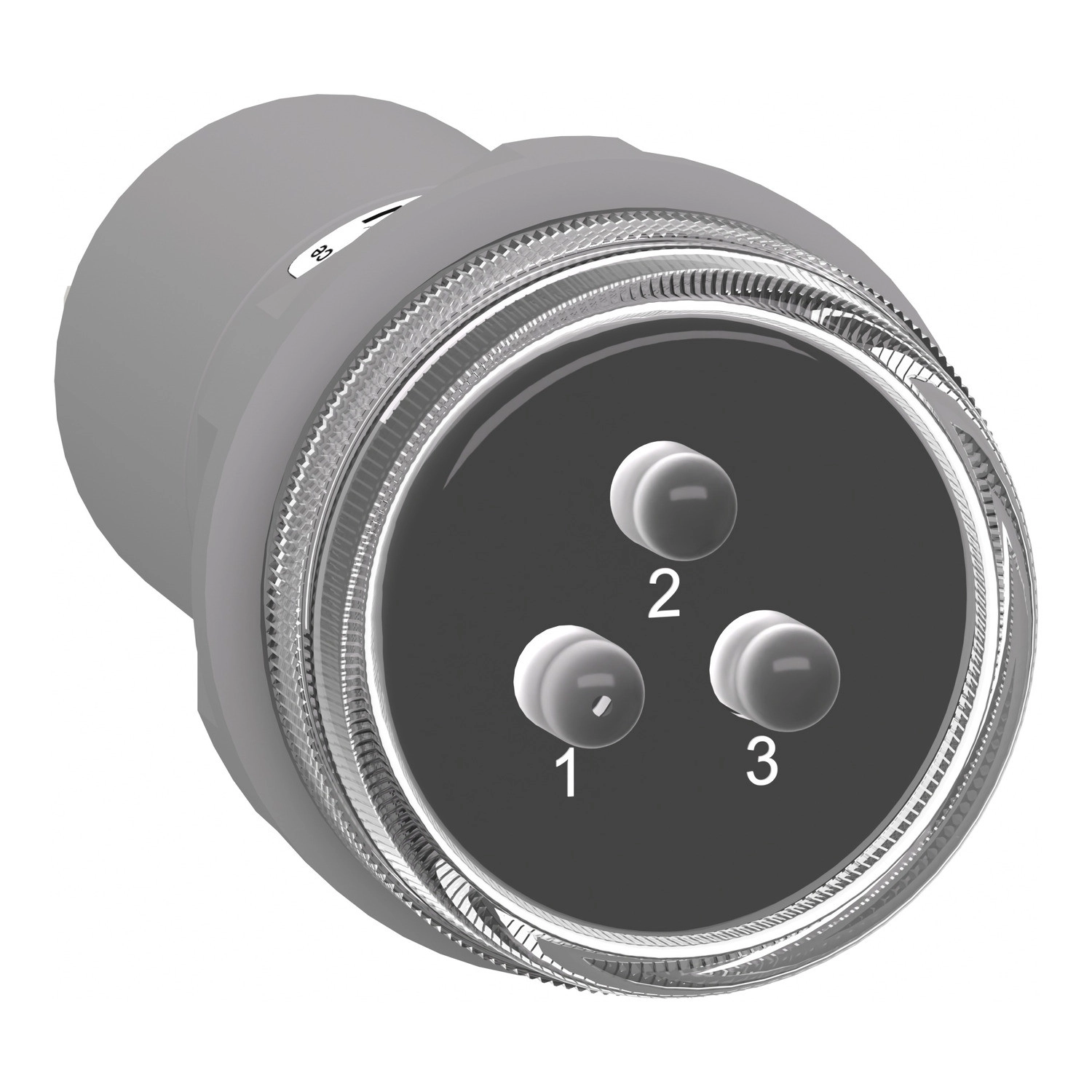

A XB5EV57K4 három különböző színű (piros, zöld, sárga) LED-del rendelkezik, melyek egyértelműen jelzik a három fázis állapotát. A beépített, védett LED technológia rendkívül hosszú, 100.000 órás élettartamot biztosít 25 °C-os környezeti hőmérséklet és névleges feszültség mellett. A világítóegység áramfelvétele mindössze 4-6 mA, így energiatakarékos működést tesz lehetővé. A termék 400 V AC névleges feszültségen működik, és akár 450 V AC tápfeszültséget is képes kezelni.
A jelzőlámpa műszaki kialakítása kimondottan robusztus és megbízható. A 30 mm-es szerelési átmérővel rendelkező eszköz műanyag előlappal és rögzítőgyűrűvel készül, ami könnyű szerelhetőséget biztosít. Az előlap IP67-es védelmi szinttel rendelkezik, amely kiváló por- és vízállóságot jelent, míg a hátlap IP20 védelmi szinttel bír. A termék IK10 besorolású ütésállósággal rendelkezik az IEC 50102 szabvány szerint, ami extrém mechanikai ellenállóképességet jelent. A jelzőegység fej alakja kör alakú, átlátszó lencséje pedig optimális láthatóságot biztosít minden irányból.
A XB5EV57K4 kiváló elektromágneses kompatibilitást mutat: 2 kV-os gyors tranzienseknek ellenáll az IEC 61000-4-4 szerint, 10 V/m elektromágneses mezőknek ellenáll az IEC 61000-4-3 szerint, valamint 1 kV-os túlfeszültség-állósággal rendelkezik az IEC 61000-4-5 szabványnak megfelelően. A csatlakoztatás 6,3 mm-es Faston csatlakozókkal történik, ami megfelel az IEC 60947-1 szabványnak. A termék üzemi hőmérséklet-tartománya rendkívül széles, -30°C és +70°C között, míg tárolási hőmérséklet-tartománya -40°C és +70°C között van, ami lehetővé teszi a legkülönfélébb ipari környezetben való alkalmazását. A Schneider Electric XB5EV57K4 fázisjelző lámpa tervezése és gyártása során figyelembe vették az IEC 60947-5-1, IEC 60947-1 és IEC 60947-5-4 szabványokat, így a termék teljes mértékben megfelel a vonatkozó nemzetközi szabványoknak és előírásoknak.
Schneider Electric Harmony XB5 - XB5EV57K4 - műanyag LED fázisfeszültség - jelző lámpa, Ø22, piros - sárga - zöld, 400VAC műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típus: Monolitikus jelzőlámpa
Eszköz rövid neve: XB5
Kijelző fejrész alakja: Kerek
Lencse színe: Átlátszó
Fényforrás: Védett LED
Izzó foglalat: Integrált LED
Fényforrás színe: Piros, Zöld, Sárga
Fizikai jellemzők
Előlap anyaga: Műanyag
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 30 mm
Magasság: 65,5 mm
Szélesség: 36 mm
Mélység: 77 mm
Elektromos jellemzők
Hálózati fázisok száma: 3 fázis
Tápfeszültség határértékek: 450 V AC
Áramfelvétel: 4...6 mA

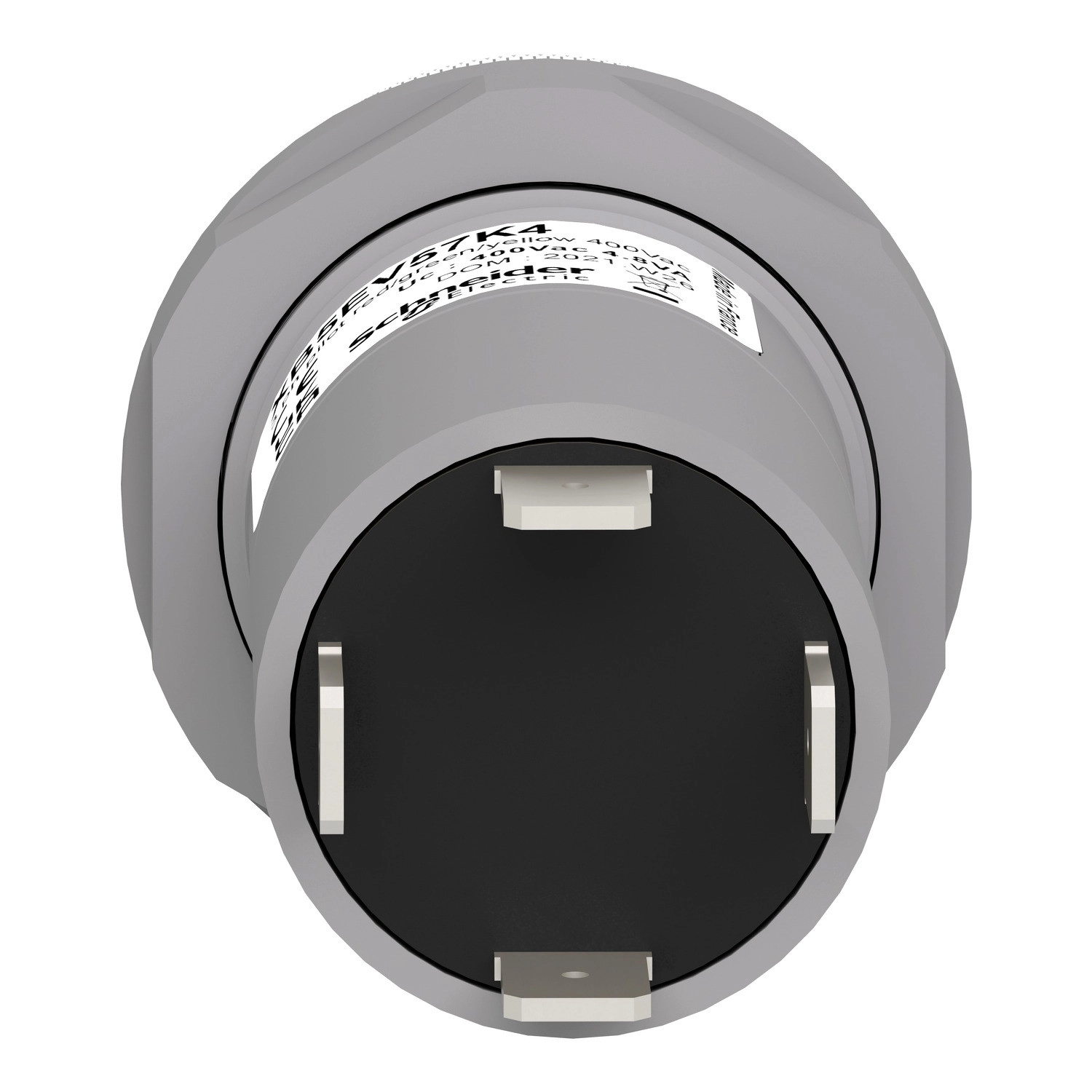

Csatlakozás típusa: Faston csatlakozók, csatlakozási méret: 6,3 mm az IEC 60947-1 szerint
Névleges impulzus-állóképesség: 1 kV az IEC 61000-4-5 szerint
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -30...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
IP védettségi szint: IP67 (előlap), IP20 (hátlap)
IK védettségi szint: IK10 az IEC 50102 szerint
Szabványok és ellenállóképesség
Alkalmazott szabványok: IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Túlfeszültség elleni védelem: 1 kV az IEC 61000-4-5 szerint
Teljesítmény
Élettartam: 100000 óra névleges feszültségen és 25 °C hőmérsékleten
Kompatibilitás
Kompatibilitási kód: XB5
