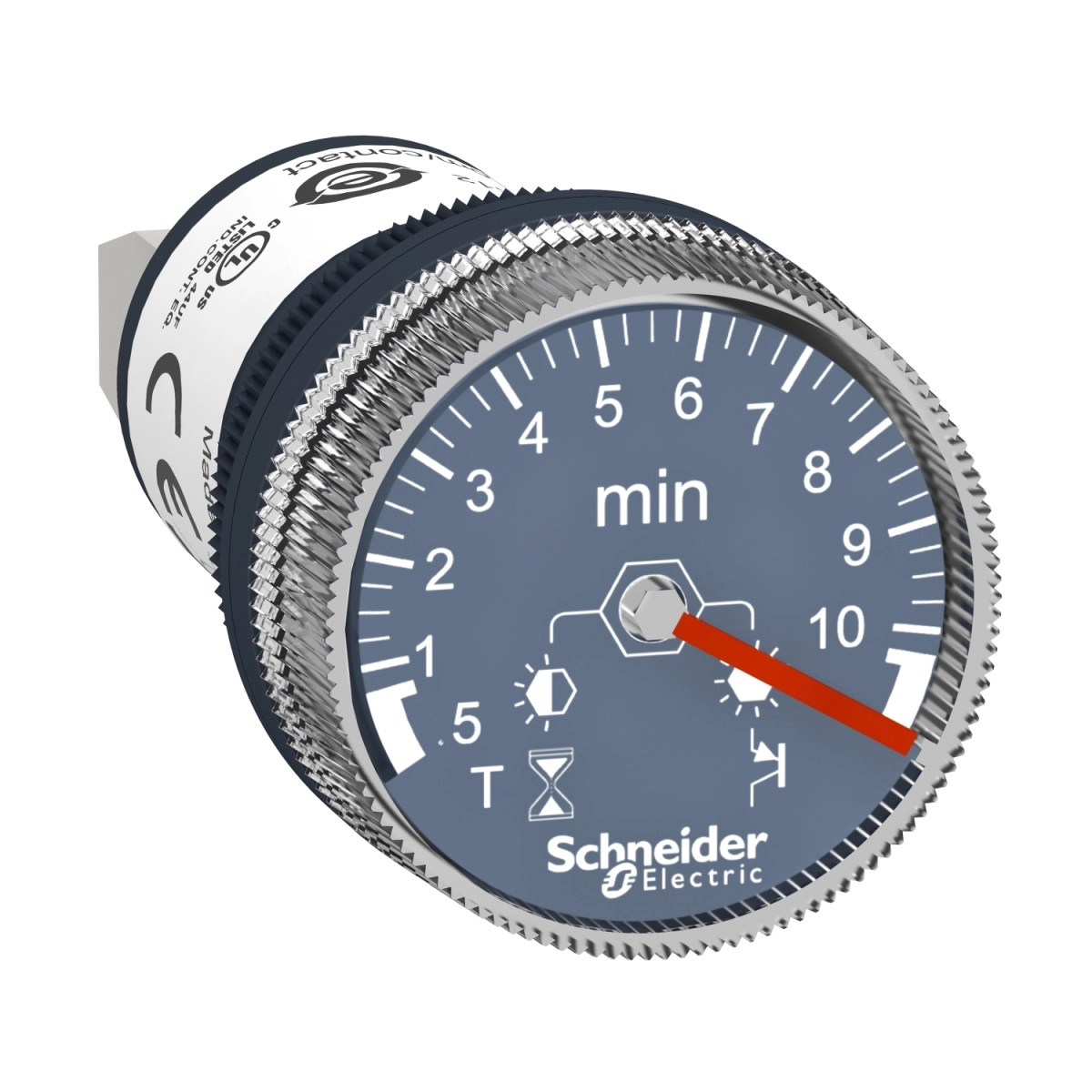

A Schneider Electric Harmony XB5 sorozatba tartozó XB5DTB24 panel-szerelt monofunkciós időzítő tökéletes választás ipari folyamatok pontos időzítésére. Ez a kompakt, 22 mm átmérőjű eszköz a késleltetett bekapcsolási funkciót valósít meg (A típusú időzítés), rugalmas 0,5-10 perc közötti időzítési tartománnyal. A 24V DC tápfeszültséggel működő időzítő intelligens megoldást nyújt automatizálási rendszerekben, ahol meghatározott késleltetésre van szükség.
Az XB5DTB24 időzítő műszaki szempontból kiemelkedő paraméterekkel rendelkezik. A kimeneti típus nyitott kollektoros PNP, 200 mA névleges áramerősséggel 20°C-on, ami 1,5 mA/°C értékkel csökken a hőmérséklet növekedésével. Az eszköz pontossága figyelemre méltó: a beállítási pontosság ±10% a teljes skálán 25°C-on, az IEC 61812-1 szabványnak megfelelően, míg az ismétlési pontosság ±0,5%. A termék különösen stabil működést biztosít, mivel a hőmérséklet-drift mindössze ±0,05%/°C, a feszültség-drift pedig csupán ±0,2%/V. Az időzítő működését LED jelzi: zöld villogás jelzi a folyamatban lévő időzítést, folyamatos zöld fény pedig azt, hogy nincs időzítés folyamatban és a kimeneti relé gerjesztett állapotban van.
A szerelhetőség szempontjából az XB5DTB24 rendkívül rugalmas. A 22 mm-es szerelési átmérő az ipari szabványoknak megfelelő, és 1-6 mm vastagságú panelekbe szerelhető. Az időzítő esztétikus és praktikus kialakítású, kerek jelzőegység fejjel rendelkezik, anyaga műanyag, ahogy a rögzítő gallér is. A készülék csavaros csatlakozókkal van ellátva, amelyek 1x4 mm² vagy 1x2,5 mm² vezetékek fogadására alkalmasak az IEC 60947-1 szabványnak megfelelően. A védettségi szint IP65 elölről és IP20 hátulról, az IEC 60529 szabvány szerint.
Az XB5DTB24 időzítő kiemelkedő védelmi funkciókkal rendelkezik, beleértve a fordított polaritás elleni védelmet és a túlfeszültség-védelmet. A kimeneti rövidzárlat elleni védelem is biztosított, és a készülék 10 A áramerősséget is képes elviselni 0,01 másodpercig. A tápfeszültség határértékei 16,8 és 31,2 V DC között mozognak. Az eszköz működési hőmérséklet-tartománya -20°C és +60°C között van, míg tárolási hőmérséklete -20°C és +80°C között. Az XB5DTB24 szabványos kompatibilitása széleskörű, beleértve az UL 508 és IEC 61812-1 szabványokat, valamint CE és UL tanúsítvánnyal rendelkezik.
Schneider Electric Harmony XB5 - XB5DTB24 műszaki adatok
Általános információk
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Időzítő
Monofunkciós időzítő
Időkésleltetési tartomány: 0.5...10 perc
Időkésleltetés típusa: A
Fizikai jellemzők
Előlap anyaga: Műanyag
Rögzítőgallér anyaga: Műanyag
Szerelési átmérő: 22 mm
Panel vastagság: 1...6 mm
Jelzőegység fejének alakja: Kerek
Magasság: 62 mm
Szélesség: 29 mm
Mélység: 29 mm
Átmérő: 29 mm
Elektromos jellemzők
Névleges tápfeszültség [Us]: 24 V DC
Tápfeszültség határértékek: 16.8...31.2 V DC
Ismétlési pontosság: +/- 0.5 %
Időkésleltetés beállítási pontossága: +/- 10 % teljes skálán 25 °C-on az IEC 61812-1 szerint
Hőmérséklet-drift: +/- 0.05 %/°C
Feszültség-drift: +/- 0.2 %/V
Védelmi típus: Fordított polaritás elleni védelem, Túlfeszültség védelem
Szennyezettségi fok: 3 az IEC 60664-1 szerint
Kimenet típusa: Nyitott kollektoros PNP
Ideiglenes megengedett áram: 10 A 0.01 s-ig
Minimális kapcsolási áram: 10 mA
Feszültségesés zárt állapotban: 3 V
Névleges áramerősség: 200 mA 20 °C-nál (csökkenés 1.5 mA per °C)
Nyitott állapotban maradék áram: 0.1 mA
Teljesítményfelvétel: 1 W
Reset idő: 5 ms időkésleltetés után lekapcsoláskor, 7 ms időkésleltetés közben lekapcsoláskor
Jelzések és csatlakozások
Helyi jelzés: Zöld LED, villogás az időzítés folyamatban jelzésére, Állandó LED, ha nincs időzítés folyamatban és a kimeneti relé gerjesztett
Csatlakozók - kivezetések: Csavaros csatlakozók 1 x 4 mm² az IEC 60947-1 szerint, Csavaros csatlakozók 1 x 2.5 mm² az IEC 60947-1 szerint
Meghúzási nyomaték: 0.5 N.m
Védelmi jellemzők
IP védettségi fokozat: IP65 elöl az IEC 60529 szerint, IP20 hátul az IEC 60529 szerint
Dielektromos szilárdság: 1500 V az IEC 61812-1 szerint
Névleges szigetelési feszültség [Ui]: 50 V az IEC 60947-1 szerint, 50 V az IEC 60664-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-1 szerint, 4 kV az IEC 60664-1 szerint
Túlfeszültség kategória: 3. osztály az IEC 60536 szerint, 3. osztály az IEC 60664-1 szerint
Kimeneti rövidzárlat elleni védelem: Igen
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -20...60 °C
Tárolási környezeti hőmérséklet: -20...80 °C
Rezgésállóság: 0.15 mm (f= 10...60 Hz) az IEC 60068-2-6 szerint, 2 gn (f= 60...150 Hz) az IEC 60068-2-6 szerint
Ütésállóság: +/- 15 gn 11 ms-ra (6 ütés minden tengely mentén) az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 61812-1
Termék tanúsítványok: CE, UL listázott
Telepítési információk
Eszköz bemutatása: Monolitikus termék
