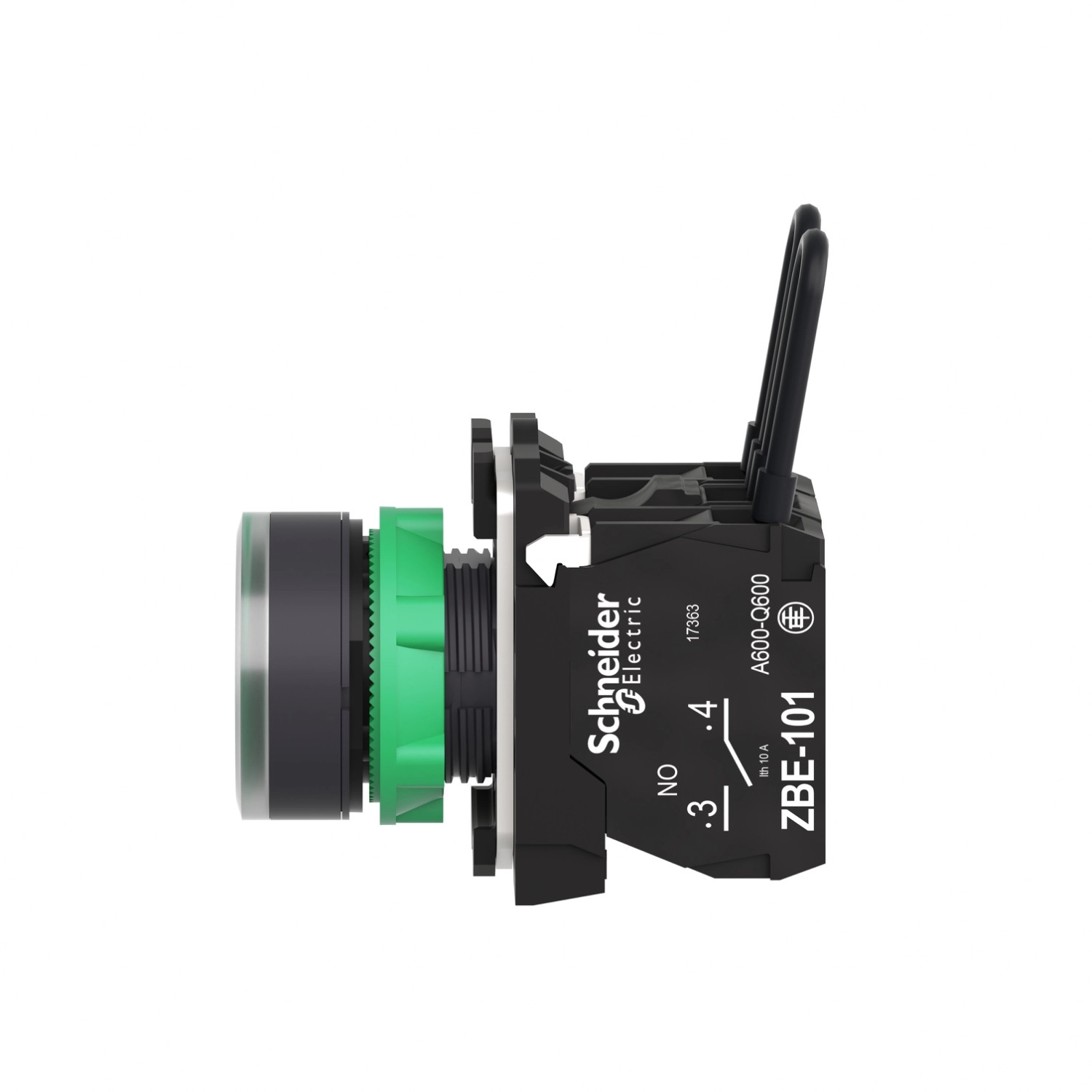

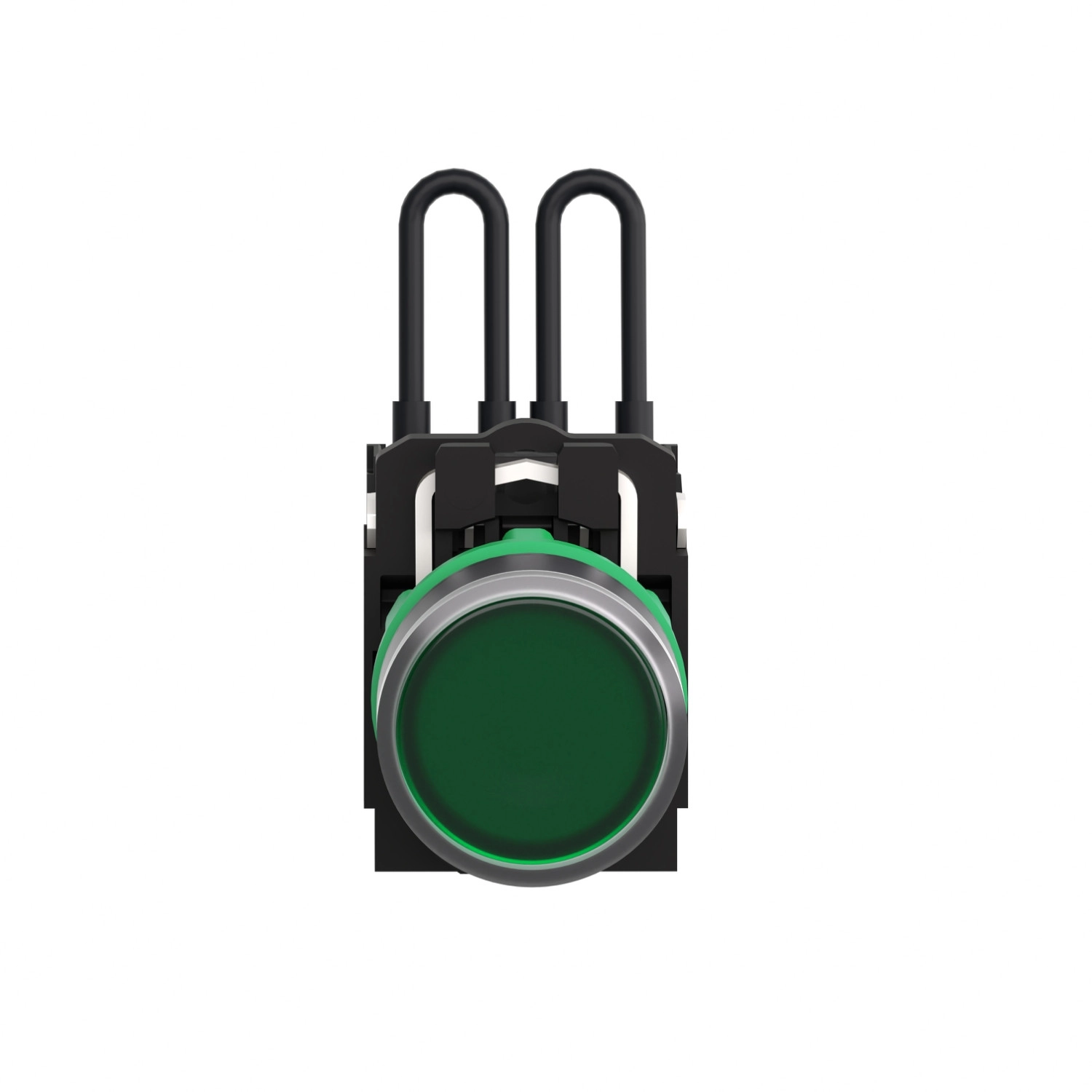

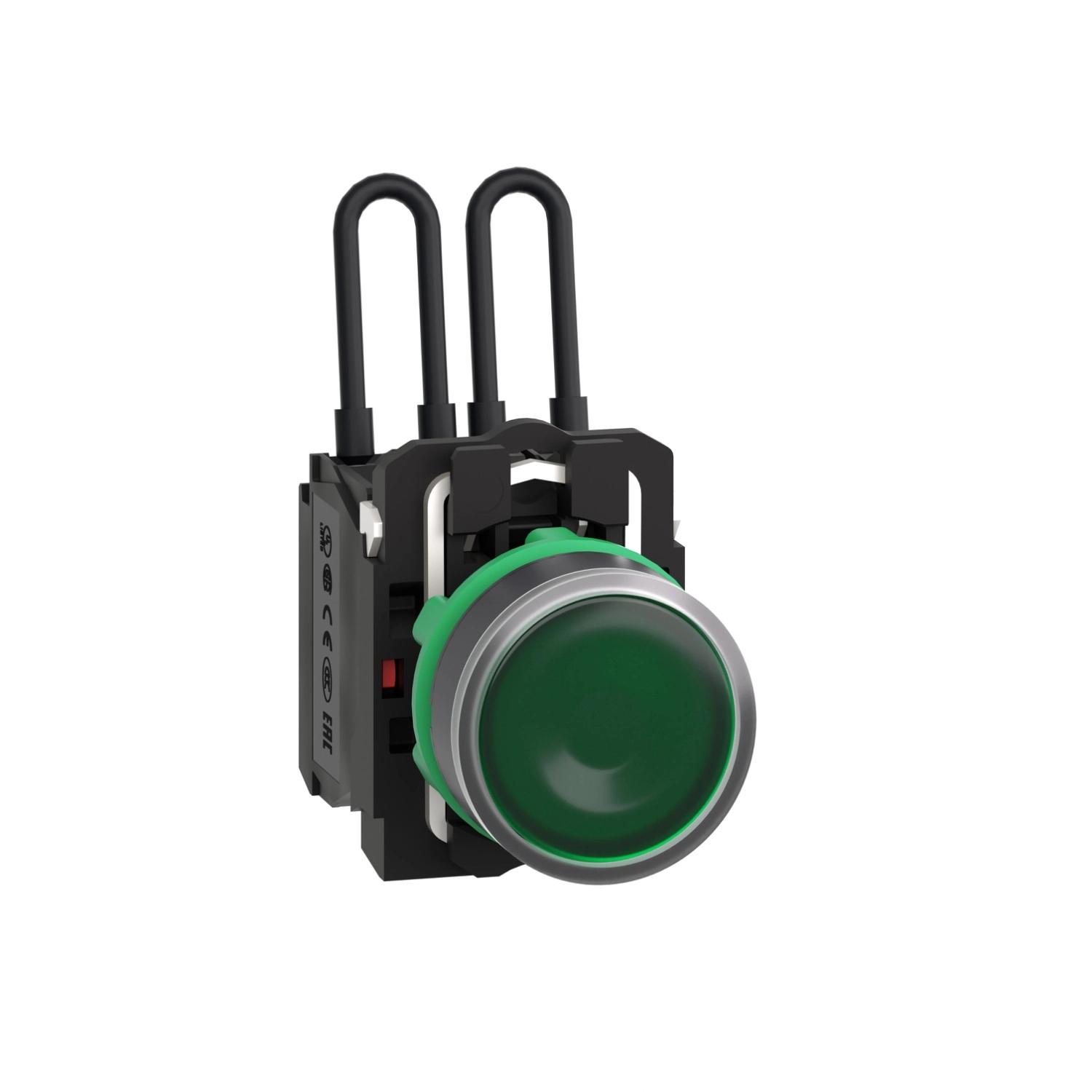

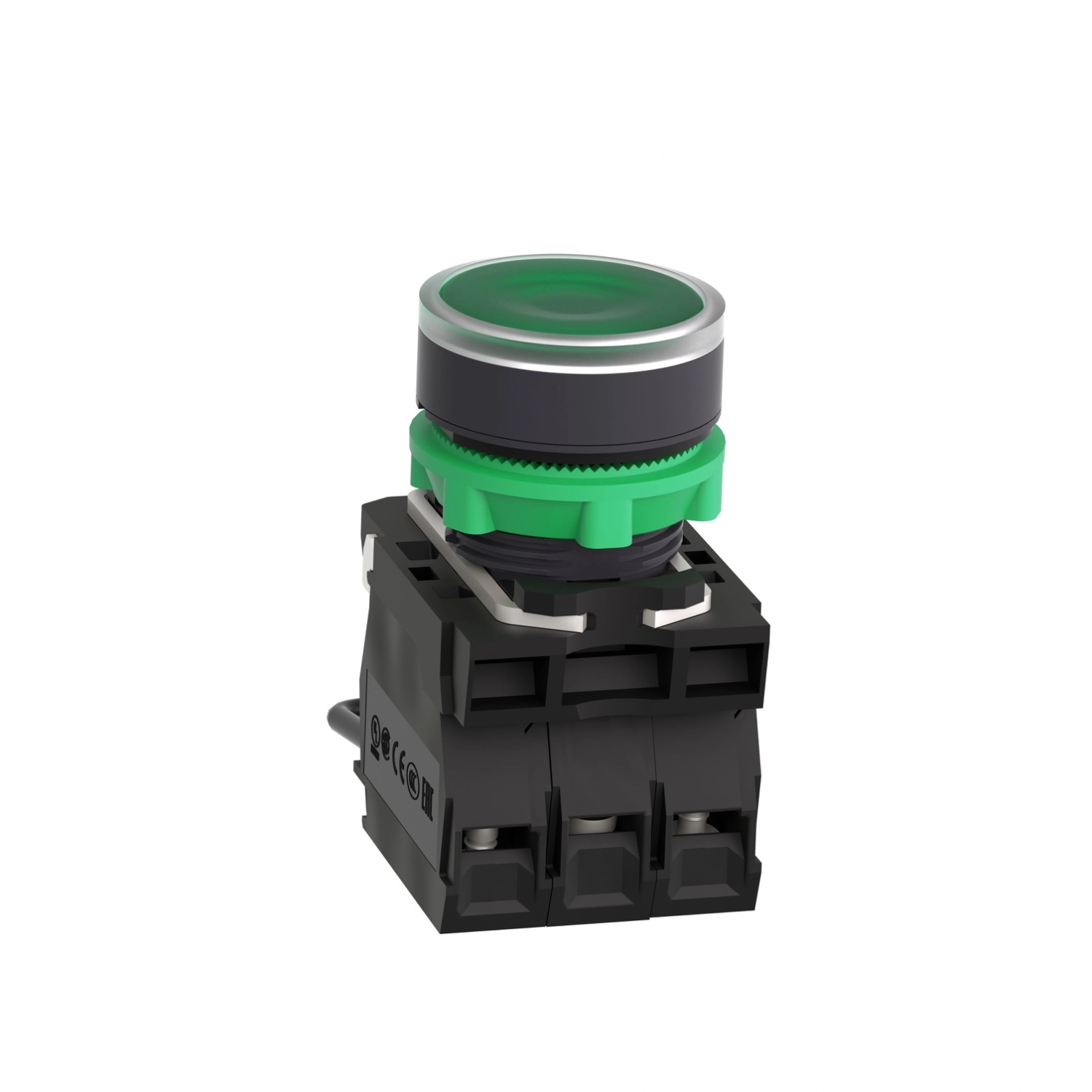

A Schneider Electric Harmony XB5 sorozatához tartozó XB5AW23B5 push-to-test (nyomógombos) kontroll lámpa egy kiváló minőségű, ipari környezetben is megbízhatóan működő jelzőeszköz. Ez a modern, kompakt kialakítású műanyag pilotlámpa zöld színű univerzális LED-del és csavaros csatlakozó kapcsokkal rendelkezik, 24 V AC/DC tápfeszültséggel működik.
A Harmony XB5 sorozat egyik legfőbb előnye a megbízhatóság és a tartósság. Az XB5AW23B5 jelzőlámpa IP védettségi szintje kiemelkedően magas: IP66, IP67, IP69 és IP69K, ami azt jelenti, hogy teljesen védett a por és vízbehatolás ellen, valamint magas nyomású mosás esetén is használható (7000000 Pa nyomásig 55°C-on). A 22,5 mm-es szabványos beépítési átmérőnek köszönhetően könnyen beilleszthető a meglévő rendszerekbe, és széles körű szabványoknak felel meg, beleértve az IEC 60947-5-4, UL 508, és CSA C22.2 No 14 előírásokat is. A termék számos nemzetközi tanúsítvánnyal rendelkezik, köztük CSA, UL, DNV, BV és LROS minősítésekkel, ami biztosítja a globális alkalmazhatóságot.
A zöld színű univerzális LED fényforrás állandó fényjelzést biztosít, és akár 1,5 éves élettartammal rendelkezik. Az eszköz kiválóan ellenáll a környezeti hatásoknak, működési hőmérséklettartománya -40°C és +70°C között van. Mechanikai jellemzői is kiemelkedőek: IK05 fokú ütésállóság, valamint 5 gn rezgésállóság és 30 gn, illetve 50 gn ütésállóság a különböző vizsgálati feltételek mellett. A termék kialakítása lehetővé teszi a csavaros kapocslécekhez való csatlakoztatást, amely max. 2 x 1,5 mm² kábelekkel használható érvéghüvellyel, vagy 1 x 0,22...2 x 2,5 mm² kábelekkel érvéghüvely nélkül. A meghúzási nyomaték 0,8-1,2 N.m között javasolt. Az eszköz II-es érintésvédelmi osztályba tartozik az IEC 60536 szerint, névleges szigetelési feszültsége 600 V (3-as szennyezettségi fokozat mellett), impulzusfeszültség-állósága pedig 6 kV az IEC 60947-1 szabvány szerint.

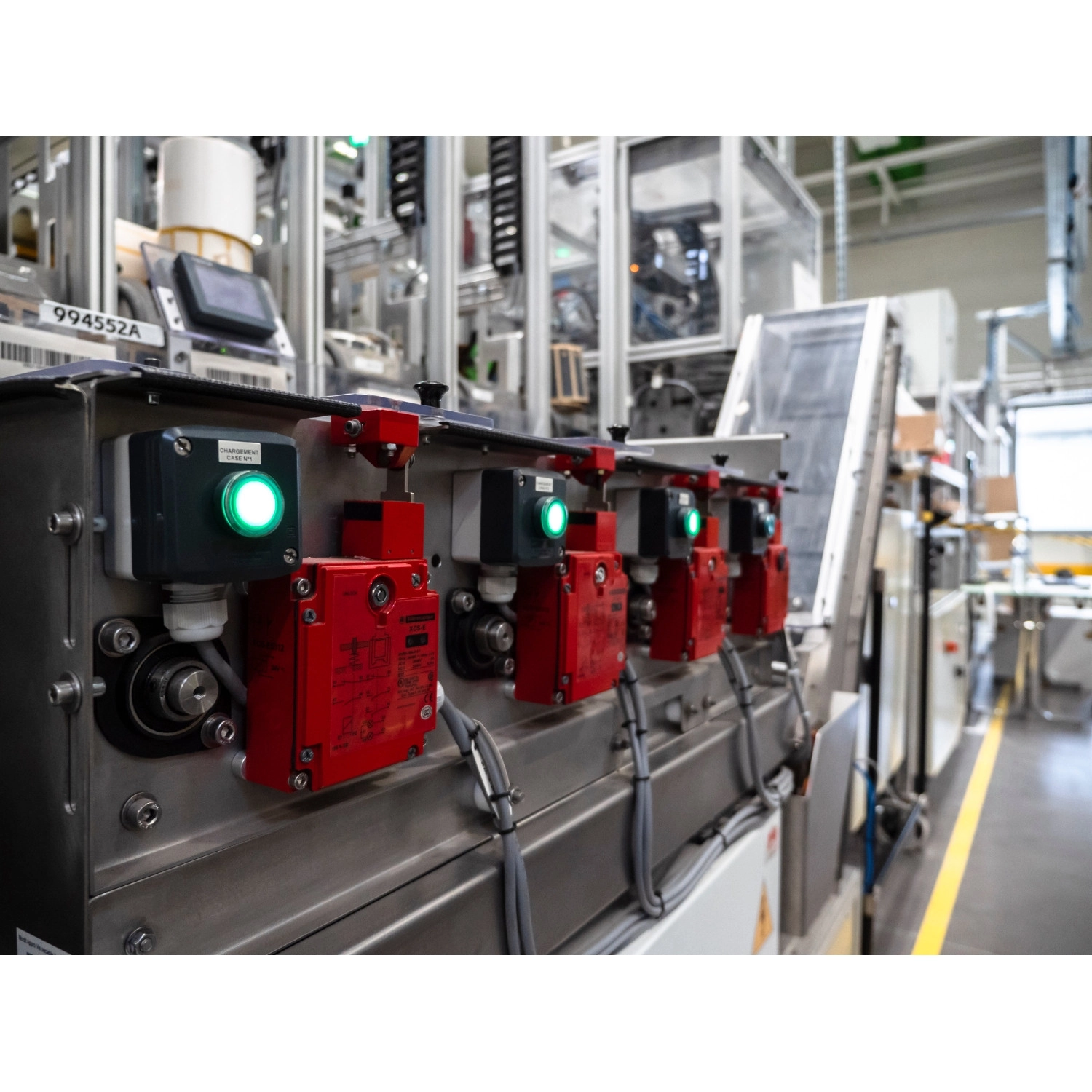

Méreteit tekintve kompakt kialakítású: magassága 42 mm, szélessége 30 mm, mélysége 55 mm, beépítési mélysége 46 mm. A jelzőegység feje kerek, és a zöld LED egyértelmű vizuális visszajelzést ad az adott állapotról. A termék különösen alkalmas vezérlőpanelek, kapcsolószekrények, gyártóberendezések és egyéb ipari környezet számára, ahol fontos a megbízható állapotjelzés. Az XB5AW23B5 tesztelő funkciója lehetővé teszi a lámpa működésének gyors ellenőrzését, ami különösen hasznos a rendszeres karbantartás vagy hibaelhárítás során. Az univerzális LED blokk kompatibilitás pedig rugalmasságot biztosít a különböző alkalmazási területeken.
Schneider Electric Harmony XB5 - XB5AW23B5 - komplett műanyag nyomógombos LED tesztlámpa, Ø22, 24VAC/DC, zöld műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Push-to-test pilotlámpa
Eszköz rövid neve: XB5
Előlap anyaga: Műanyag
Kiegészítő információk
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 55 mm
Ellenállás nagynyomású mosásnak: 7000000 Pa 55 °C-on, távolság: 0,1 m
Beágyazási mélység: 46 mm
Jelzőegység fejének alakja: Kerek
Sapka/működtető vagy lencse színe: Zöld

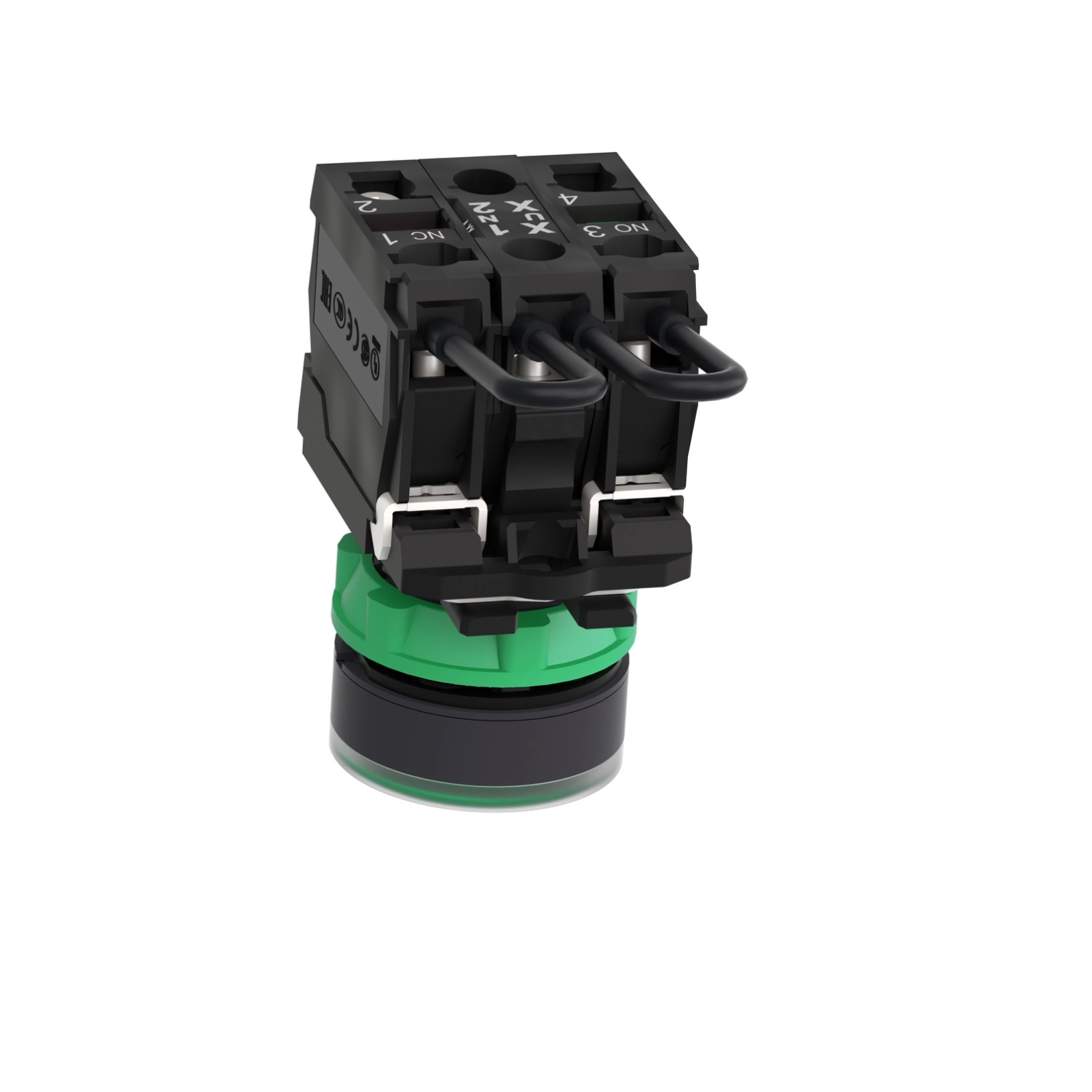

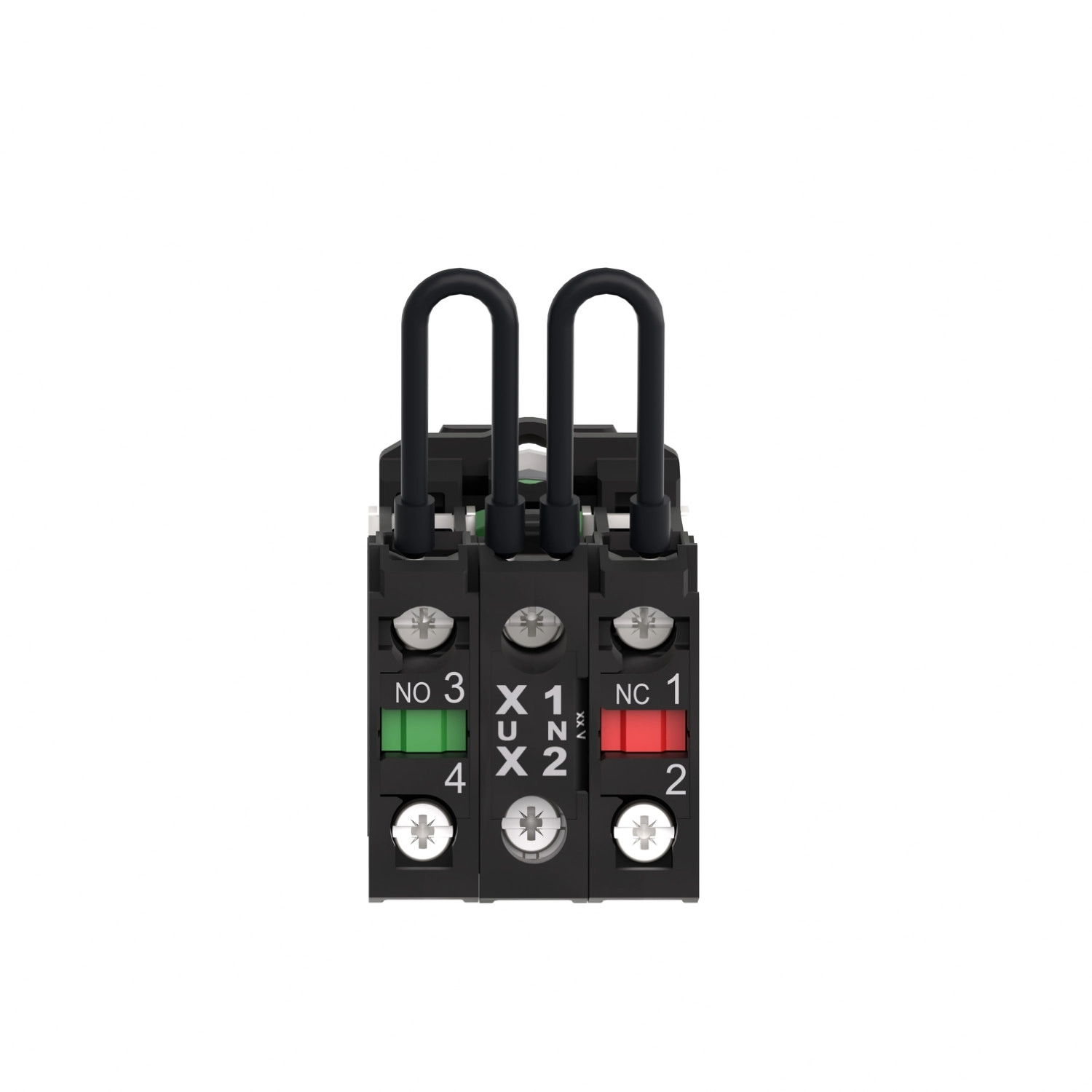

Csatlakozók - kapcsok: Csavaros szorítókapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros szorítókapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8…1,2 N.m
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges impulzusfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Jelzés típusa: Folyamatos
Fényforrás: Univerzális LED
Fényforrás színe: Zöld
Névleges tápfeszültség [Us]: 24 V AC/DC 50/60 Hz-en
Áramfelvétel: 14 mA / 18 mA
Élettartam: 1,5 év
Túlfeszültség-állóság: 1 kV
Környezeti jellemzők
Védő kezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Elektromos áramütés elleni védelmi osztály: II-es osztály az IEC 60536 szerint
Túlfeszültségi kategória: II-es osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok: IEC 60947-5-4, UL 508, GB 14048.5, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Rezgésállóság: 5 gn (f= 12…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszos gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszos gyorsulásra az IEC 60068-2-27 szerint
