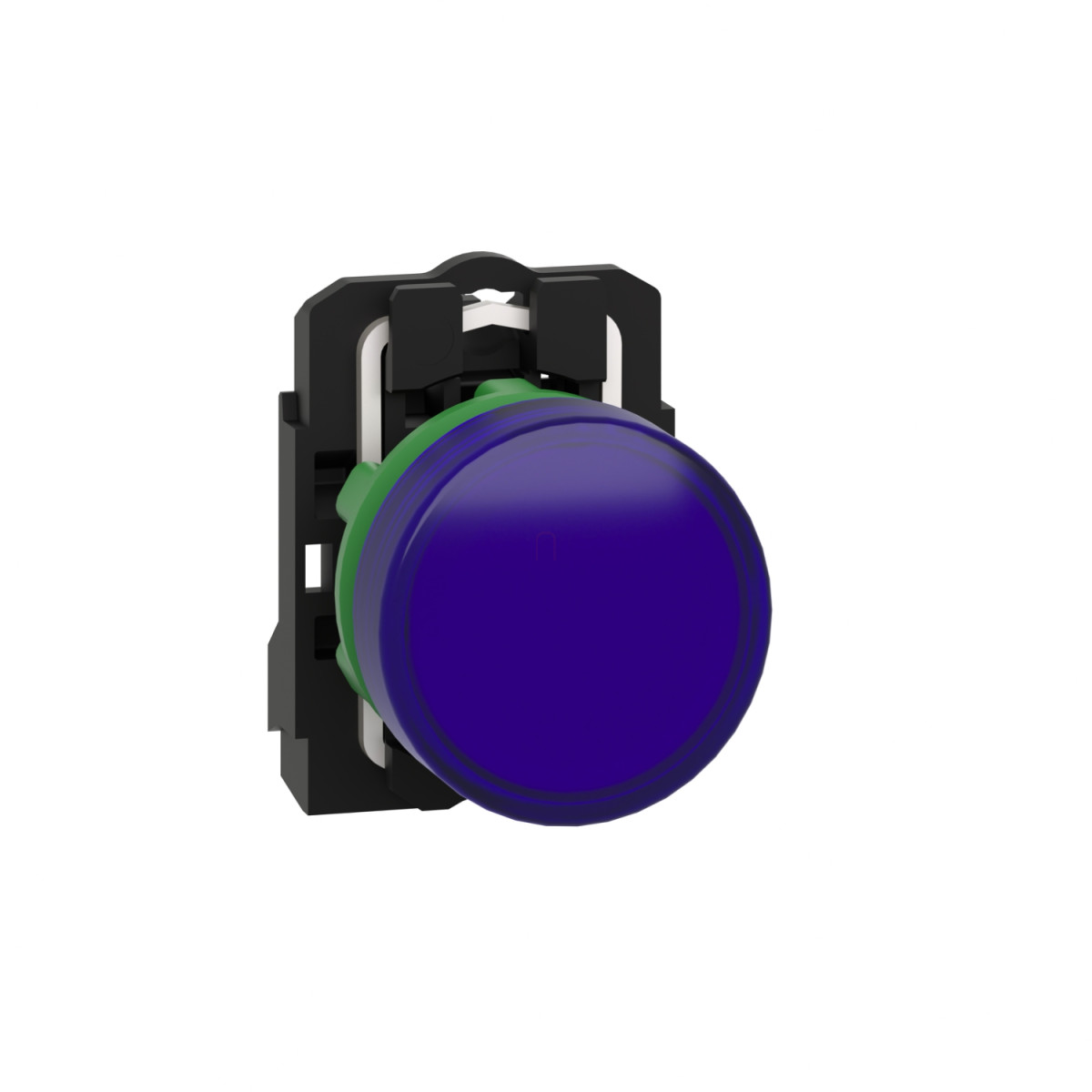

A Schneider Electric Harmony XB5 sorozatú XB5AVM6 jelzőlámpa egy kiemelkedő minőségű ipari vezérlőelem, amely tökéletes választás különböző ipari alkalmazásokhoz, vezérlőpanelekhez és gépekhez. Ez a komplett, használatra kész kék színű jelzőlámpa univerzális LED fényforrással rendelkezik, amely állandó fényjelzést biztosít.
Az XB5AVM6 jelzőlámpa 22,5 mm-es standard szerelési átmérővel rendelkezik, ami szabványos kialakítást jelent, és könnyen integrálható a legtöbb ipari környezetbe. A lámpatest anyaga sötétszürke műanyag, ami tartósságot és megbízhatóságot biztosít még a legkeményebb ipari körülmények között is. A rögzítőgallér anyaga szintén műanyag, ami tovább növeli a termék ellenállóképességét. A kerek fejforma és a sima, kék színű lencse nemcsak funkcionális, de esztétikus megjelenést is kölcsönöz a terméknek.
A termék 230-240 V AC tápfeszültséggel működik 50/60 Hz frekvencián, energiafogyasztása mindössze 14 mA. A készülék tápfeszültség határai 195-264 V AC között vannak, így kisebb hálózati ingadozások esetén is megbízhatóan működik. Az XB5AVM6 jelzőlámpa beépített univerzális LED fényforrással rendelkezik, amely kék fényt bocsát ki. A LED élettartama kiemelkedő, 100 000 óra névleges feszültségen és 25°C hőmérsékleten, ami jelentősen csökkenti a karbantartási igényt és a teljes élettartamra vetített költségeket.
A készülék figyelemre méltó környezeti jellemzőkkel bír: -40...+70°C közötti üzemi és tárolási hőmérséklet-tartományban működőképes, és TH védőkezeléssel ellátott. Védettségi szintje kiemelkedő: IP66, IP67, IP69 az IEC 60529 szabvány szerint, valamint IP69K az ISO 20653 szabvány szerint, ami azt jelenti, hogy por és víz ellen tökéletesen védett, és nagynyomású, magas hőmérsékletű mosással szemben is ellenáll (7000000 Pa nyomásig, 55°C hőmérsékleten, 0,1 m távolságról). NEMA szerinti védettségi besorolása NEMA 13 és NEMA 4X, míg ütésállósága IK05 az IEC 50102 szerint. Ez teszi különösen alkalmassá mosodai, élelmiszeripari, vagy más, rendszeres tisztítást igénylő környezetben való használatra.
Az XB5AVM6 jelzőlámpa rendelkezik számos nemzetközi szabvány szerinti minősítéssel és tanúsítvánnyal, beleértve az UL, CSA, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-1 és JIS C8201-5-1 szabványokat. A termék 250 V névleges szigetelési feszültséggel (Ui) és 4 kV névleges lökőfeszültség-állósággal (Uimp) rendelkezik az IEC 60947-1 szerint. Kiváló elektromágneses kompatibilitási (EMC) jellemzőkkel rendelkezik, beleértve a 2 kV-os tranziens gyors zavarállóságot, 10 V/m elektromágneses mezőkkel szembeni ellenállást, és Class B elektromágneses kibocsátást. Rezgésállósága 5 gn (f=12-500 Hz), ütésállósága pedig akár 50 gn-t is elérhet. Az elektrostatikus kisülésekkel szemben 6 kV érintkezési és 8 kV légtér szerinti védelmet biztosít.
Schneider Electric Harmony XB5 - XB5AVM6 - komplett műanyag LED jelzőlámpa, Ø22, 230VAC, kék műszaki adatok
Általános műszaki adatok
Termékcsalád: Harmony XB5
Termék típusa: Jelzőlámpa
Rövid terméknév: XB5
Kezelő/lencse anyaga: Sötétszürke műanyag
Rögzítőgallér anyaga: Műanyag
Fejforma: Standard
Szerelési átmérő: 22,5 mm
Egyszerre vásárolható mennyiség: 1
Jelzőegység fejének alakja: Kerek
Sapka/kezelő vagy lencse színe: Kék
Kezelő kiegészítő információ: Sima lencsével
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Fényforrás színe: Kék
Névleges tápfeszültség: 230...240 V AC, 50/60 Hz
Eszköz megjelenés: Komplett termék
Méretek
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 54 mm
Kapcsok leírása: ISO n°1 (X1-X2)PL
Elektromos paraméterek
Kompatibilitási kód: XB5
Tápfeszültség határok: 195...264 V AC
Áramfelvétel: 14 mA
Élettartam: 100000 óra névleges feszültségen, 25°C-on
Túlfeszültség ellenállás: 1 kV az IEC 61000-4-5 szerint
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Jelzés típusa: Folyamatos
Csatlakozások
Csavaros szorítókapcsok, <= 2 x 1,5 mm² végelzáróval az IEC 60947-1 szerint
Csavaros szorítókapcsok, 1 x 0,22...2 x 2,5 mm² végelzáró nélkül az IEC 60947-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70°C
Környezeti hőmérséklet működéshez: -40...70°C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Védelmi szintek
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
Tanúsítványok és szabványok
Szabványok: JIS C8201-5-1, CSA C22.2 No 14, UL 508, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: UL listázott, CSA
Ellenállósági jellemzők
Rezgésállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
30 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
