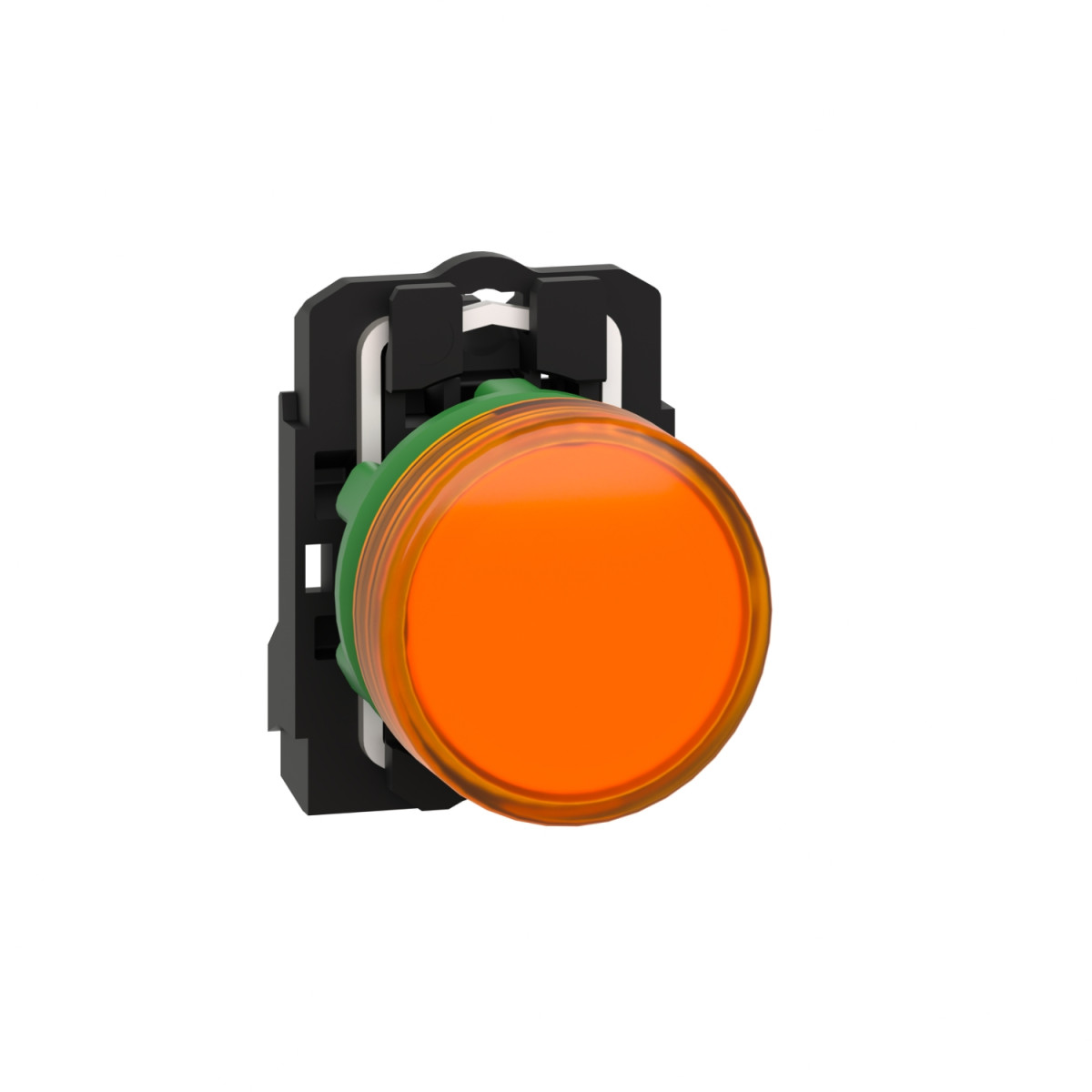

A Schneider Electric Harmony XB5AVM5 egy univerzális, narancsszínű jelzőlámpa, mely az ipari automatizálás és vezérlési alkalmazások tökéletes kiegészítője. Ez a 22 mm átmérőjű jelzőelem ideális választás gépek, berendezések és ipari folyamatok vizuális jelzéséhez, állapotjelzéséhez, mely a Harmony XB5 termékcsalád részeként a Schneider Electric kiemelkedő minőségét képviseli.
Az XB5AVM5 jelzőlámpa sötétszürke műanyag kerettel és narancssárga lencsetesttel rendelkezik, amely egyértelmű vizuális visszajelzést biztosít a működési állapotról. A termék integrált univerzális LED fényforrással van felszerelve, amely hosszú, akár 100.000 órás élettartamot kínál normál használat mellett (25 °C-on). A lámpa 230-240 V AC tápfeszültséggel működik 50/60 Hz-en, így tökéletesen illeszkedik a legtöbb ipari környezethez. A termék áramfelvétele mindössze 14 mA, így energiahatékony megoldást jelent a folyamatos használat során is. A komplett termék tartalmazza az összes szükséges elemet a gyors és egyszerű telepítéshez.
A Harmony XB5AVM5 kiemelkedő védelmi osztállyal rendelkezik, amely lehetővé teszi a zord ipari környezetben való alkalmazását is. Az IP66, IP67, IP69 és IP69K védelmi szintek biztosítják a por és víz elleni védettséget, míg az IK05 besorolás megfelelő mechanikai védelmet nyújt. A termék ellenáll az elektromágneses zavaroknak is, ami biztosítja a megbízható működést még erős elektromos zajjal terhelt környezetben is. A jelzőlámpa nagy nyomású mosásnak is ellenáll (7000000 Pa 55 °C-on, 0,1 m távolságról), így ideális élelmiszeripari vagy más, rendszeres tisztítást igénylő alkalmazásokhoz. A termék -40°C és +70°C közötti működési hőmérséklet-tartományban használható, ami lehetővé teszi szélsőséges környezeti feltételek melletti alkalmazását is.
A csatlakozás csavaros kapcsokkal történik, amelyek legfeljebb 2 x 1,5 mm² kábeleket fogadnak be kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² kábeleket kábelvég nélkül. A termék megfelel a legfontosabb nemzetközi szabványoknak, beleértve az IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1 előírásait, valamint rendelkezik CSA és UL listázással is. Az XB5AVM5 jelzőlámpa beszerelése 22,5 mm átmérőjű furatba történik, a rögzítő gallér műanyagból készült a könnyű szerelhetőség érdekében. A terméket széles körben alkalmazzák gépek, kapcsolószekrények, vezérlőpanelek és ipari berendezések állapotjelzésére, így tökéletes választás a gyártási folyamatok vizuális monitorozására.
Schneider Electric Harmony XB5 - XB5AVM5 - komplett műanyag LED jelzőlámpa, Ø22, 230VAC, narancssárga műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Jelzőlámpa
Rövid terméknév: XB5
Előlap anyaga: Sötétszürke műanyag
Rögzítő gallér anyaga: Műanyag
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fej alakja: Kerek
Kupak/működtető vagy lencse színe: Narancssárga
Működtető kiegészítő információ: Sima lencsével
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Fényforrás színe: Narancssárga
Névleges tápfeszültség [Us]: 230...240 V AC 50/60 Hz
Termék megjelenítése: Teljes termék
Kiegészítő jellemzők
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 54 mm
Csatlakozás leírása ISO n°1: (X1-X2)PL
Ellenállás nagy nyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Csatlakozások - kapcsok: Csavaros szorítókapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros szorítókapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-1 szerint
Jelzés típusa: Folyamatos
GCR BRIDGE: XB5AVCUST05
Kompatibilitási kód: XB5
Tápfeszültség határértékek: 195...264 V AC
Áramfelvétel: 14 mA
Élettartam: 100000 h névleges feszültségen és 25 °C-on
Túlfeszültség állóság: 1 kV az IEC 61000-4-5 szerint
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete üzemeltetéshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok: CSA C22.2 No 14
UL 508
IEC 60947-5-1
IEC 60947-5-4
IEC 60947-1
JIS C8201-5-1
JIS C8201-1
Termék tanúsítványok: CSA
UL listázott
Vibrációállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint
30 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezéskor (fém részeken) az IEC 61000-4-2 szerint
8 kV szabad levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
Elektromágneses emisszió: B osztály az IEC 55011 szerint
