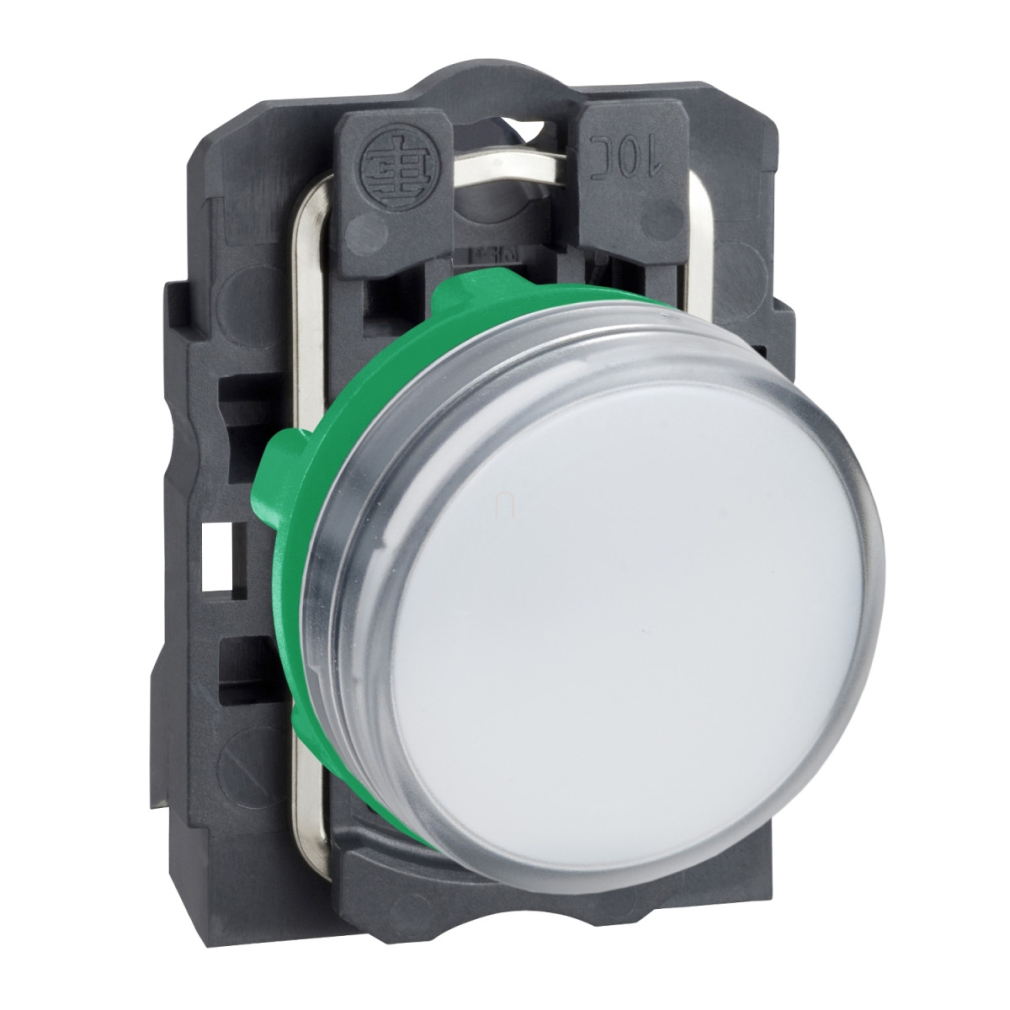

A Schneider Electric Harmony XB5 sorozatú XB5AVM1 jelzőlámpa egy professzionális minőségű, ipari vezérlőpanelekbe integrálható jelzőeszköz, amely megbízható vizuális visszajelzést biztosít különböző rendszerállapotokról. Ez a 22 mm-es szerelési átmérővel rendelkező komplett termék ideális választás ipari automatizálási, vezérlési és jelzési feladatokhoz, ahol fontos a hosszú élettartam és a megbízható működés.
A Harmony XB5 jelzőlámpa sötétszürke műanyag kerettel és fehér színű, sima lencsével rendelkezik. A termék egyik kiemelkedő tulajdonsága a beépített univerzális LED fényforrás, amely 230-240 V AC tápfeszültséggel működik 50/60 Hz frekvencián. A fehér fényű, integrált LED technológia rendkívül hosszú, akár 100.000 órás élettartamot biztosít névleges feszültség és 25°C-os környezeti hőmérséklet mellett. Ez jelentősen csökkenti a karbantartási igényeket és a cserék gyakoriságát a hagyományos izzós megoldásokhoz képest.
A XB5AVM1 jelzőlámpa számos ipari szabványnak és védelmi előírásnak felel meg, beleértve az IEC 60947-5-4, IEC 60947-5-1, IEC 60947-1, UL 508, JIS C8201-5-1 és JIS C8201-1 szabványokat. A termék kiváló környezeti védettséggel rendelkezik: IP66, IP67, IP69 az IEC 60529, valamint IP69K az ISO 20653 szabvány szerint. Emellett NEMA 13 és NEMA 4X besorolással is büszkélkedhet, így különösen ellenálló a por, víz és nagynyomású mosás ellen. A 7000000 Pa (70 bar) nyomású vízsugárnak is ellenáll 55°C-on, 0,1 méter távolságból, ami alkalmassá teszi élelmiszeripari és más, rendszeres tisztítást igénylő környezetben való használatra is.
A Schneider Electric XB5AVM1 jelzőlámpa kiemelkedő elektromos tulajdonságokkal rendelkezik: 250 V névleges szigetelési feszültség (3-as szennyezettségi fokozat szerint), 4 kV névleges lökőfeszültség-állóság az IEC 60947-1 szerint, valamint 1 kV túlfeszültség elleni védelem az IEC 61000-4-5 szabványnak megfelelően. A készülék áramfelvétele mindössze 14 mA. A termék széleskörű elektromágneses kompatibilitási (EMC) védelemmel is rendelkezik, beleértve az elektrosztatikus kisülések, gyors tranziensek és elektromágneses mezők elleni védelmet.
A XB5AVM1 jelzőlámpa szerelése egyszerű és rugalmas, a standard 22,5 mm-es furatba történő beépítéssel. A csatlakoztatás csavaros kapcsokkal történik, amelyek lehetővé teszik legfeljebb 2 x 1,5 mm² keresztmetszetű vezetékek bekötését kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek bekötését kábelvég nélkül. A termék szélsőséges hőmérsékleti tartományban is megbízhatóan működik: -40...+70°C között tárolható és üzemeltethető, ami különösen előnyös változó környezeti feltételek mellett.
Schneider Electric Harmony XB5 - XB5AVM1 - komplett műanyag LED jelzőlámpa, Ø22, 230VAC, fehér műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Jelzőlámpa
Eszköz rövid neve: XB5
Keret anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fejrész típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető/lencse színe: Fehér
További információ: Sima lencsével
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Fényforrás színe: Fehér
Névleges tápfeszültség: 230...240 V AC 50/60 Hz-en
Eszköz megjelenése: Komplett termék
Kiegészítő adatok
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 54 mm
Kapcsok leírása: ISO n°1 (X1-X2)PL
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szabványnak megfelelően
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szabványnak megfelelően
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Jelzés típusa: Folyamatos
Kompatibilitási kód: XB5
Tápfeszültség határok: 195...264 V AC
Áramfelvétel: 14 mA
Élettartam: 100000 h névleges feszültségen és 25 °C-on
Túlfeszültség-állóság: 1 kV az IEC 61000-4-5 szerint
Környezeti jellemzők
Védő kezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -40...70 °C
Túlfeszültség kategória: II osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok: IEC 60947-5-4, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, UL 508, JIS C8201-1
Termék tanúsítványok: CSA, UL listed
Rezgésállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 18 ms) fél szinuszos hullám gyorsulás esetén az IEC 60068-2-27 szerint
30 gn (időtartam = 11 ms) fél szinuszos hullám gyorsulás esetén az IEC 60068-2-27 szerint
Ellenállás gyors tranziens jelenségekkel szemben: 2 kV az IEC 61000-4-4 szerint
Ellenállás elektromágneses mezőkkel szemben: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezéskor (fém részeken) az IEC 61000-4-2 szerint
8 kV levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
Elektromágneses kibocsátás: B osztály az IEC 55011 szerint
