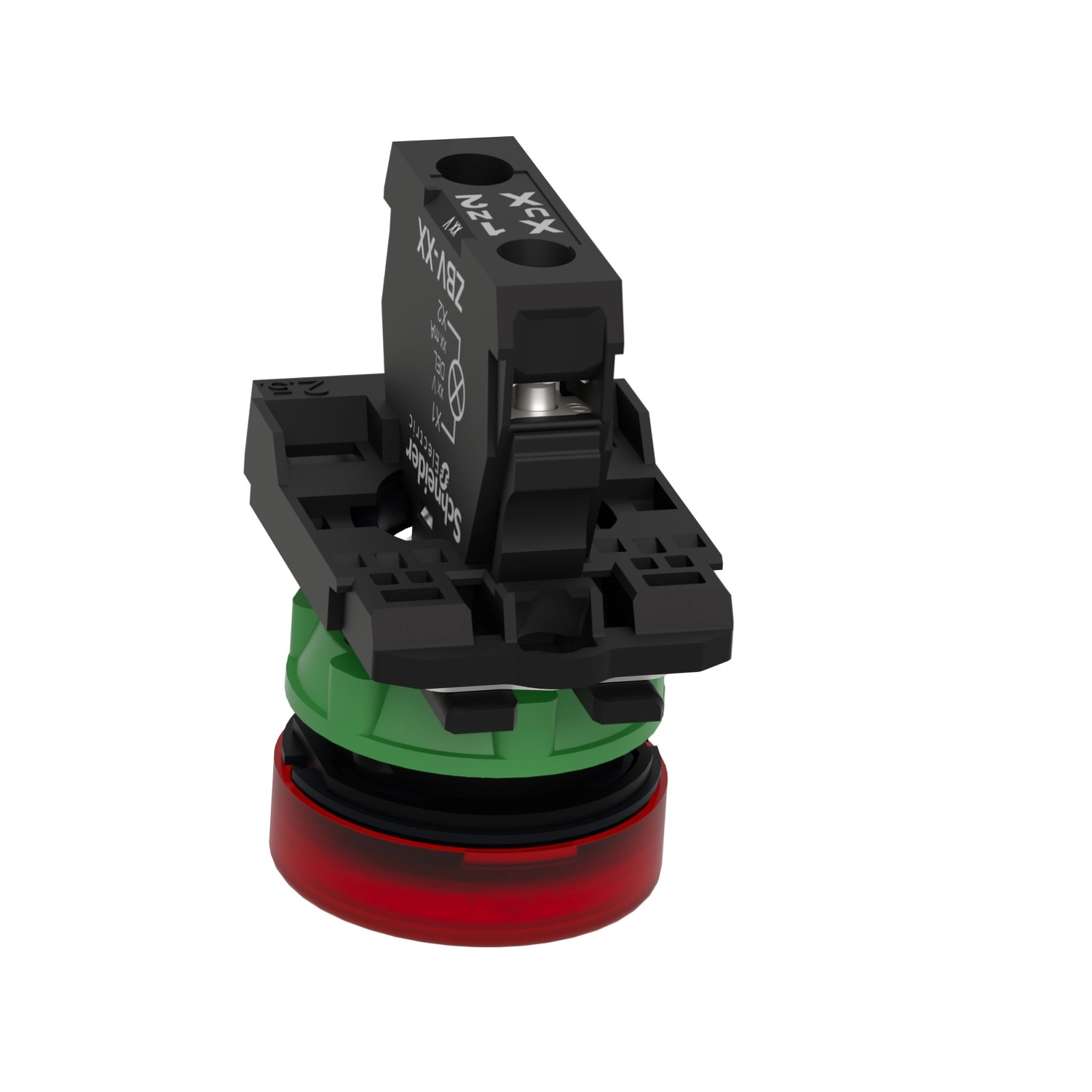

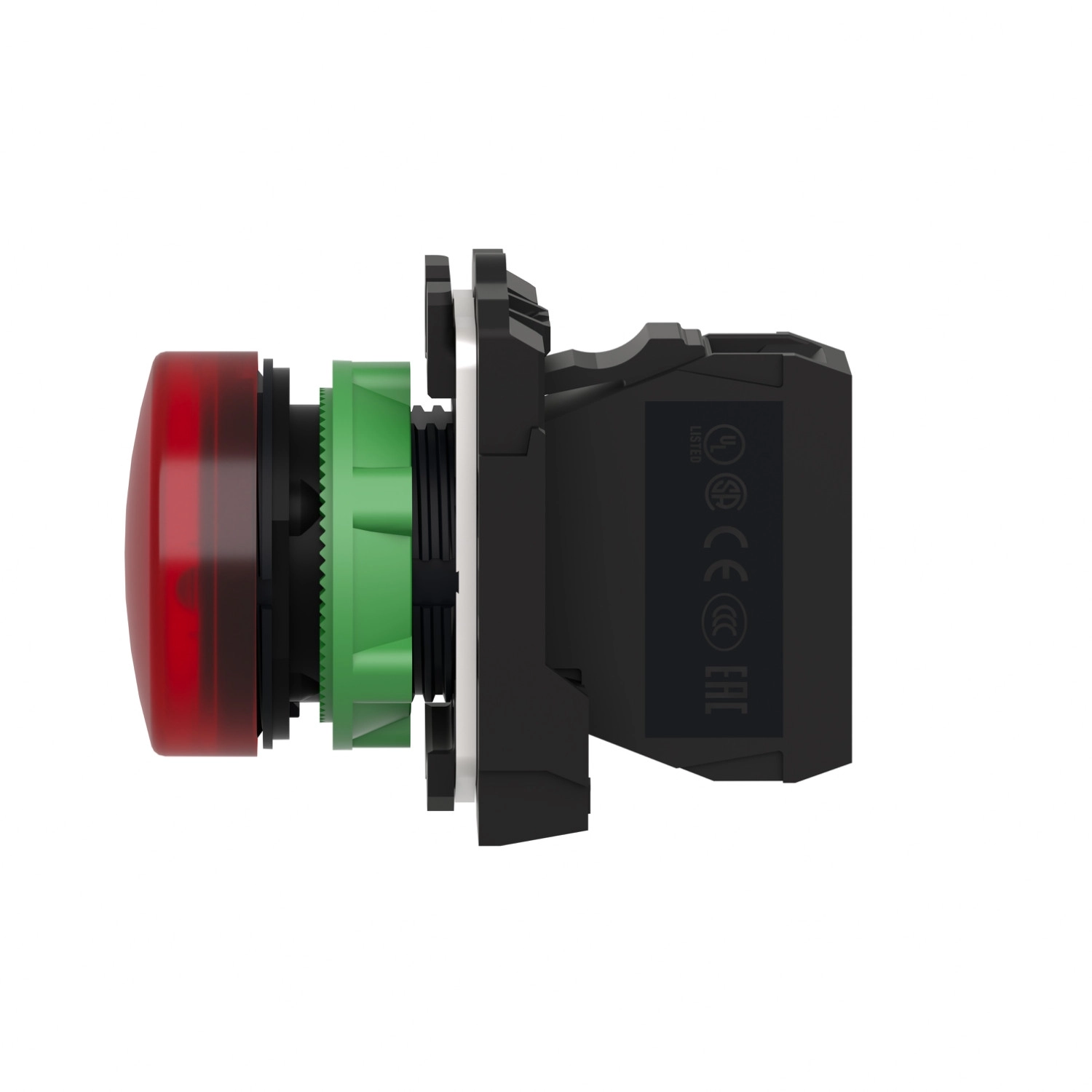

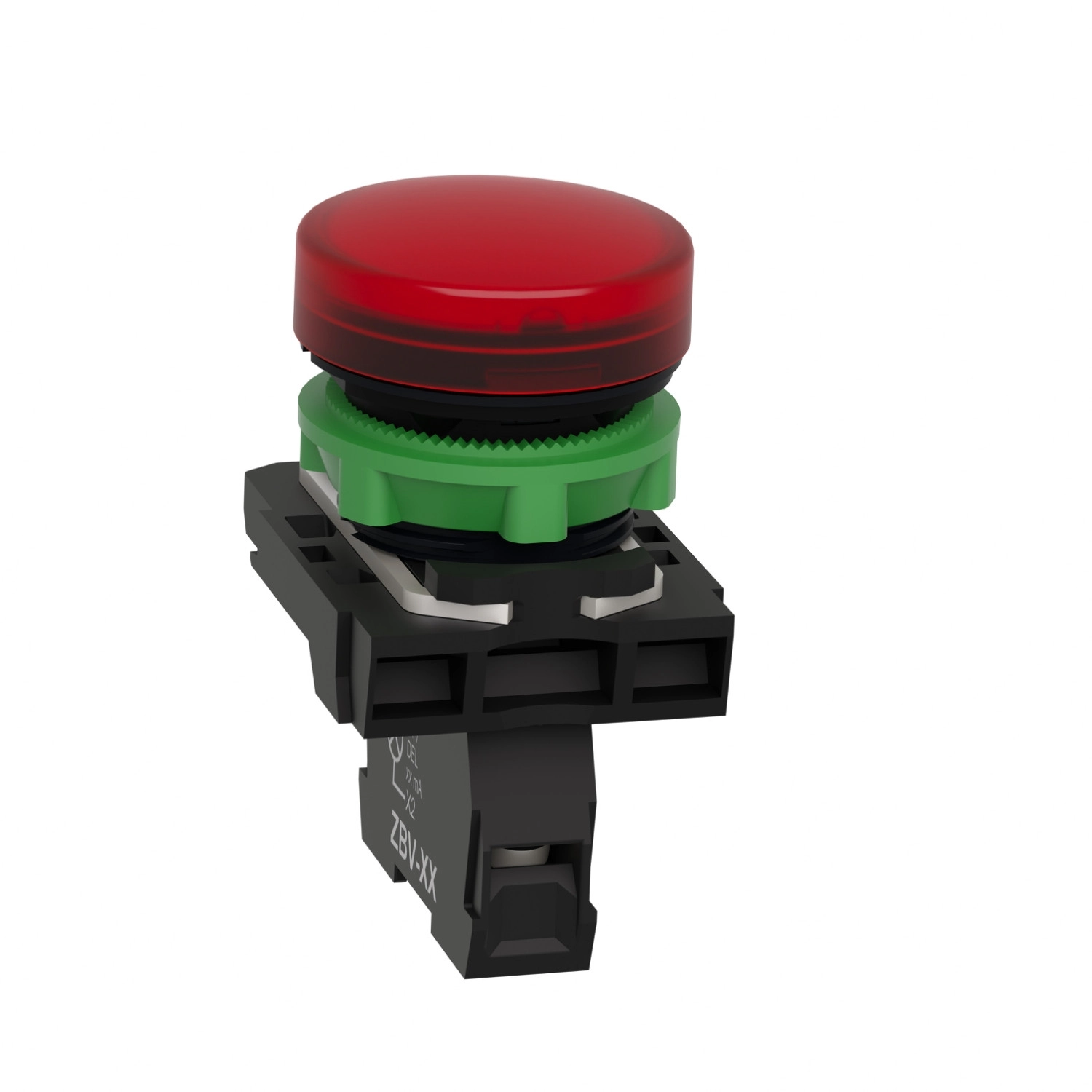

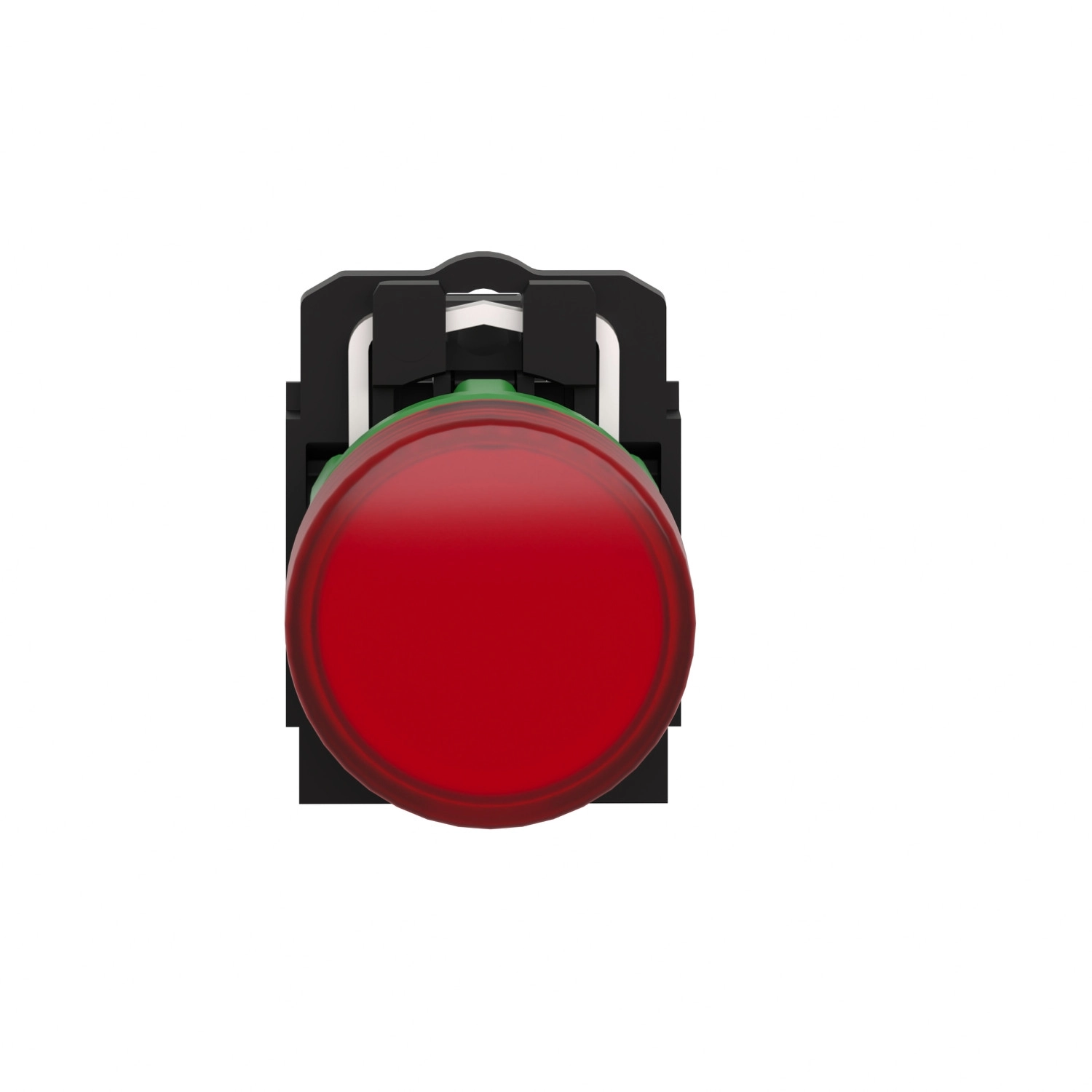

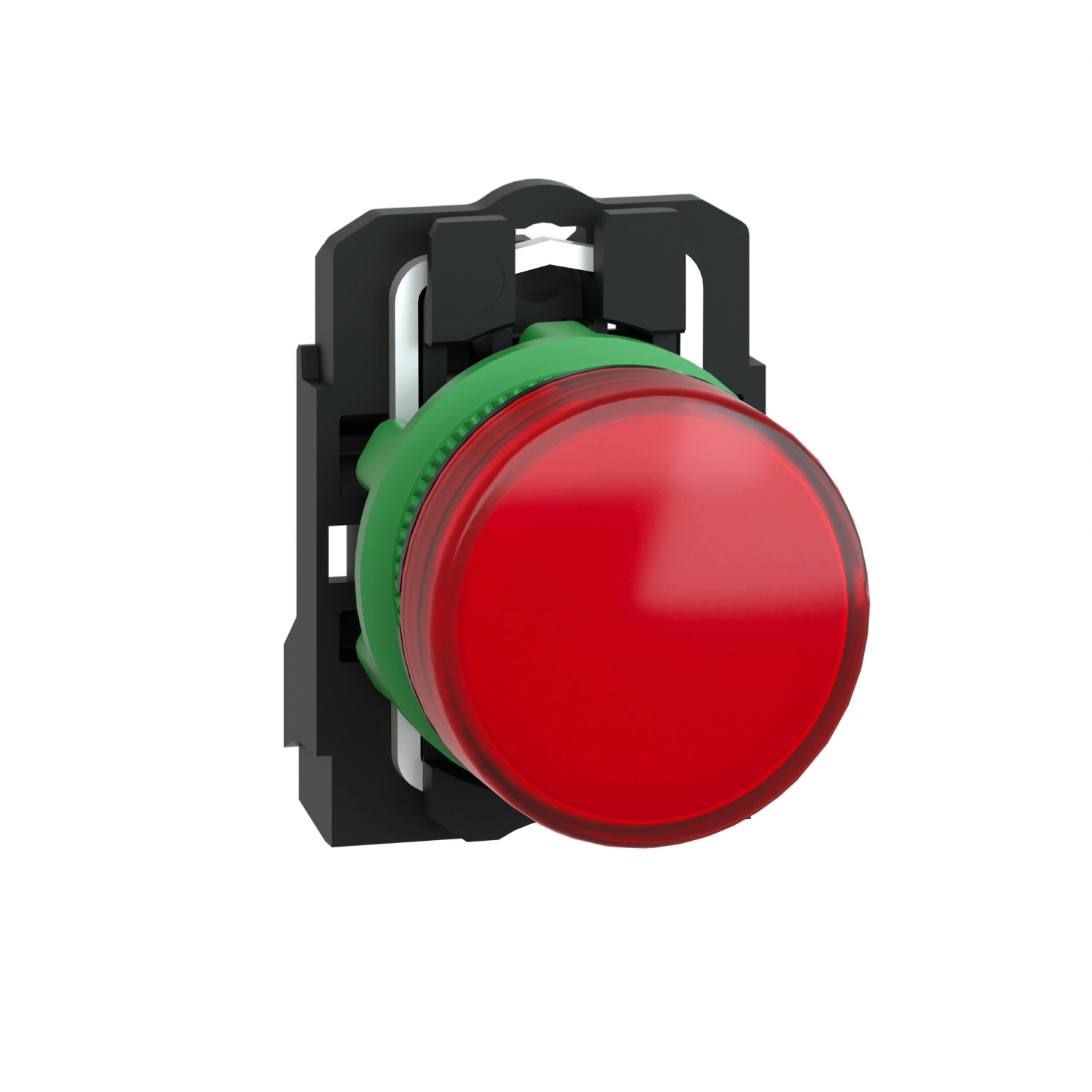

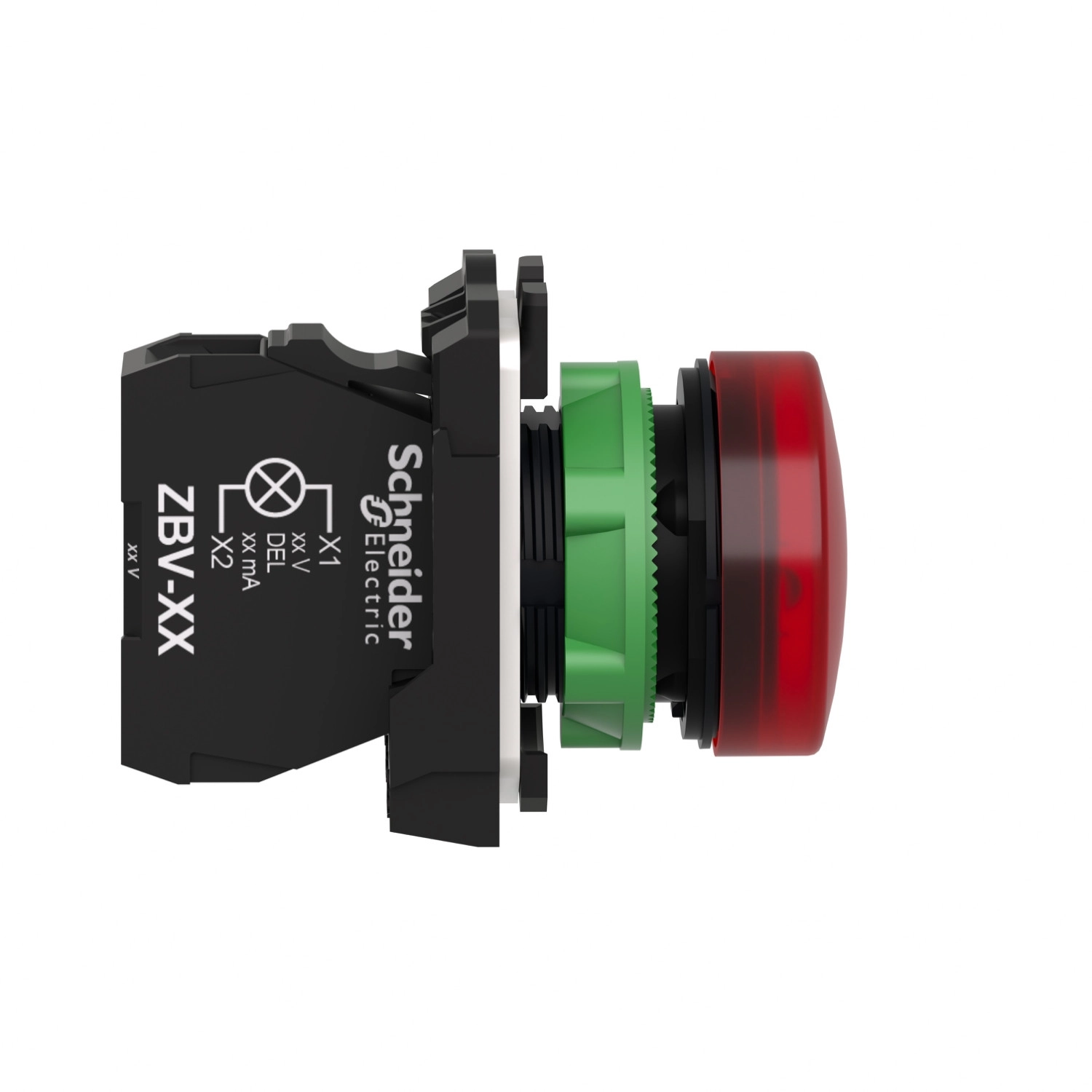

A Schneider Electric Harmony XB5 sorozatú XB5AVG4 jelzőlámpa egy professzionális ipari vezérlőelem, amely tökéletesen alkalmazható különböző ipari környezetben, vezérlőpaneleken és gépeken. Ez a komplett, használatra kész egység sötétszürke műanyag házban, piros jelzőfénnyel kínál megbízható vizuális visszajelzést a kezelők számára.
A jelzőlámpa univerzális LED fényforrással rendelkezik, amely 110-120V AC tápfeszültséggel működik 50/60 Hz frekvencián. Az integrált LED technológia rendkívül hosszú, akár 100.000 órás élettartamot biztosít 25°C-on névleges feszültség mellett, ami jelentősen csökkenti a karbantartási igényt és az üzemeltetési költségeket. A lámpa áramfelvétele mindössze 14 mA, így energiahatékony megoldást jelent. A standard kerek fejforma és a sima piros lencse egyértelmű, jól látható jelzést biztosít, ami különösen fontos lehet ipari környezetben, ahol a gyors vizuális visszajelzés kritikus lehet.
Az XB5AVG4 jelzőlámpa szerelése rendkívül egyszerű a 22,5 mm-es szabványos szerelési átmérőnek köszönhetően. A termék műszaki specifikációi lenyűgözőek: IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik az IEC 60529, illetve ISO 20653 szabványok szerint, ami kiváló védelmet biztosít por és különböző intenzitású vízsugarak ellen. Emellett NEMA 13 és NEMA 4X fokozatú védettséggel is rendelkezik, valamint IK05 ütésállósággal az IEC 50102 szerint. A termék ellenáll a nagy nyomású mosásnak is, akár 7000000 Pa nyomásig 55°C-on, 0,1 méter távolságból. Ez a kimagasló védettség lehetővé teszi használatát még a legzordabb ipari körülmények között is, beleértve az élelmiszeripari vagy más, rendszeres mosást igénylő környezeteket.
A termék méretei kompaktak: 42 mm magasság, 30 mm szélesség és 54 mm mélység. A csatlakozás csavaros kapcsokkal történik, amelyek lehetővé teszik maximum 2 x 1,5 mm² keresztmetszetű vezeték bekötését kábelvéggel, vagy 1 x 0,22 ... 2 x 2,5 mm² keresztmetszetű vezetékét kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A jelzőlámpa névleges szigetelési feszültsége 250 V (3-as szennyezettségi fokozat), névleges lökőfeszültség-állósága pedig 4 kV az IEC 60947-1 szerint. A termék ellenáll az elektromágneses zavaroknak, beleértve az elektrosztatikus kisülést (6 kV érintkezéskor és 8 kV szabad levegőben), és elektromágneses kibocsátása megfelel az IEC 55011 B osztályának.
Schneider Electric Harmony XB5 - XB5AVG4 - komplett műanyag LED jelzőlámpa, Ø22, 120VAC, piros műszaki adatok
Általános információk
Termékcsalád: Harmony XB5
Termék típusa: Jelzőlámpa
Eszköz rövid neve: XB5
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fejforma: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Lencse színe: Piros
Működtető kiegészítő információ: Sima lencsével
Műszaki adatok
Fényforrás: Univerzális LED
Izzó típusa: Integrált LED
Fényforrás színe: Piros
Névleges tápfeszültség: 110...120 V AC, 50/60 Hz
Tápfeszültség határértékek: 100...132 V AC
Áramfelvétel: 14 mA
Élettartam: 100000 óra névleges feszültségnél, 25°C-on
Túlfeszültség-állóság: 1 kV az IEC 61000-4-5 szerint
Méretek
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 54 mm
Befogási vastagság: 1-6 mm
Csatlakozások

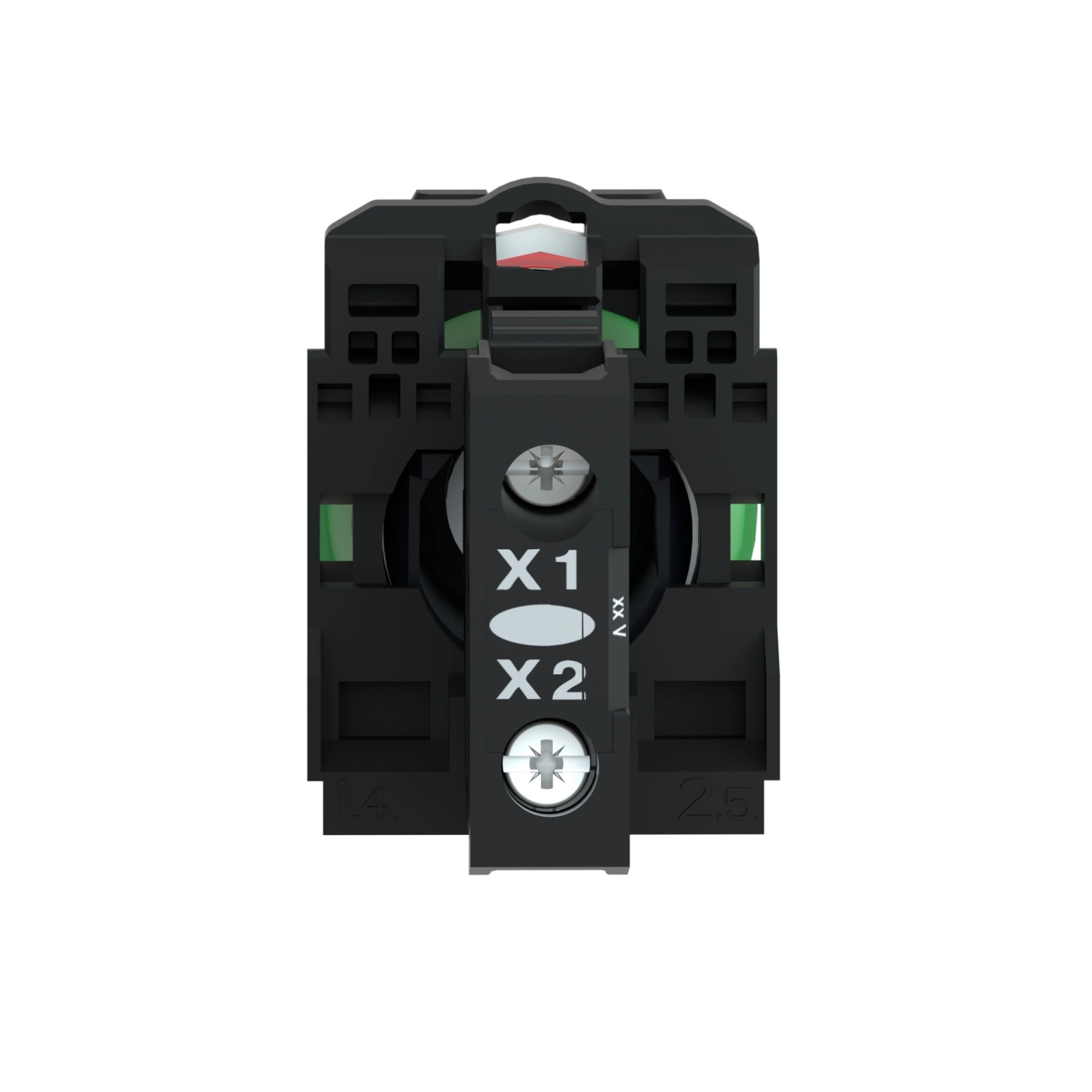

Terminál leírása: ISO n°1 (X1-X2)PL
Csatlakozás típusa: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Jelzés típusa: Folyamatos
Környezeti jellemzők
Védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védettség: NEMA 13, NEMA 4X
IK védettség: IK05 az IEC 50102 szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
Tárolási környezeti hőmérséklet: -40...70°C
Üzemi környezeti hőmérséklet: -40...70°C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Tanúsítványok és szabványok
Megfelel a következő szabványoknak: IEC 60947-1, IEC 60947-5-1, UL 508, IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: UL listázott, CSA
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 18 ms) fél szinuszhullám gyorsulás esetén az IEC 60068-2-27 szerint
30 gn (időtartam = 11 ms) fél szinuszhullám gyorsulás esetén az IEC 60068-2-27 szerint
Elektromágneses kompatibilitás
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezéskor (fém részeken) az IEC 61000-4-2 szerint
8 kV szabad levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
Elektromágneses emisszió: B osztály az IEC 55011 szerint
