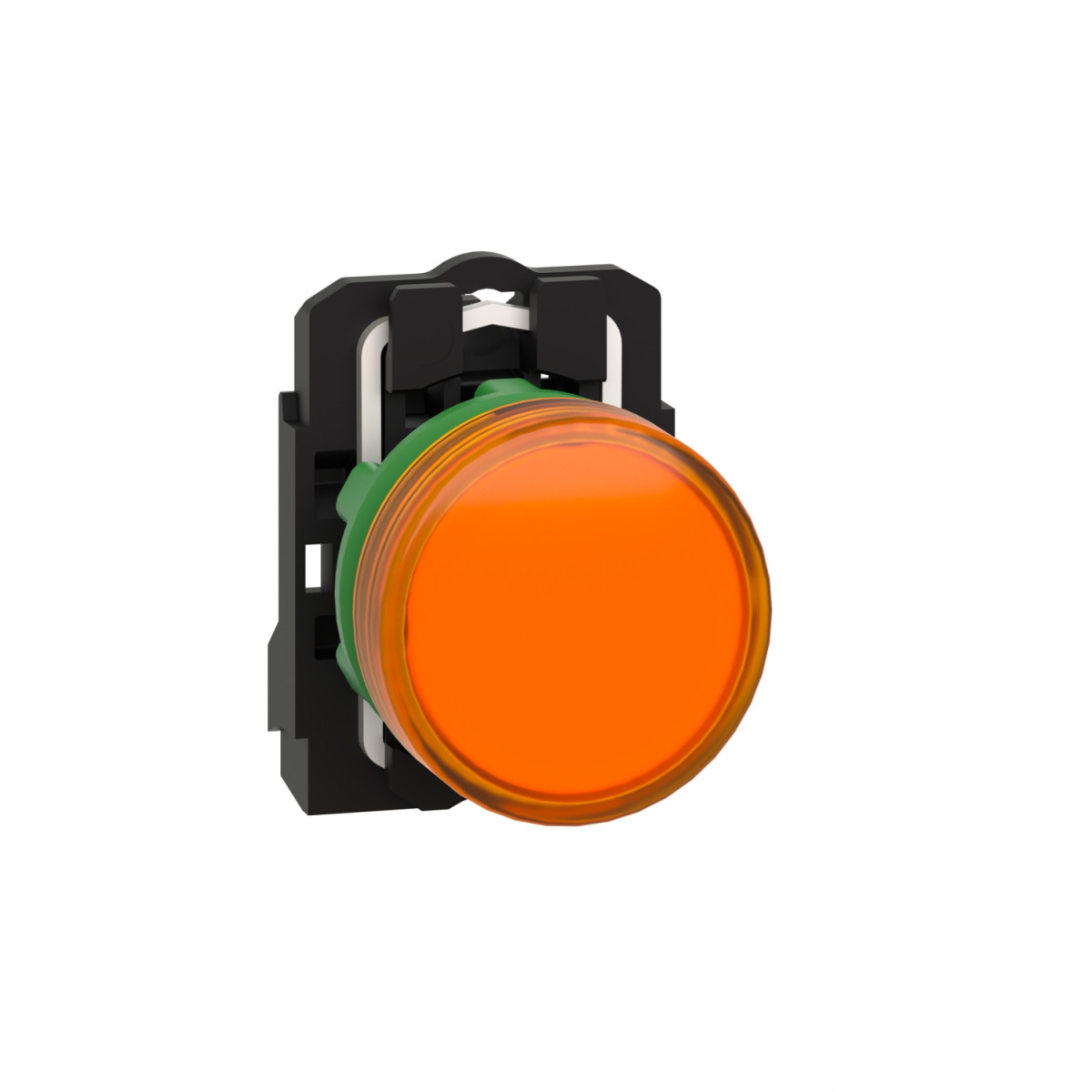

A Schneider Electric Harmony XB5AVB5 egy komplett, narancs színű, műanyag házas LED jelzőlámpa, amely az ipari alkalmazások széles körében használható vizuális visszajelzésre. Ez a pilot light típusú eszköz tökéletes választás vezérlőpanelek, ipari berendezések és gépek állapotjelzéséhez, ahol fontos a megbízható és jól látható visszajelzés.
A Harmony XB5AVB5 jelzőlámpa univerzális LED fényforrással rendelkezik, amely kiváló láthatóságot biztosít 24V AC/DC tápfeszültség mellett. A szabványos 22,5 mm átmérőjű rögzítés lehetővé teszi a gyors és problémamentes beépítést gyakorlatilag bármilyen vezérlőpanelbe. A sötétszürke műanyag előlapi keret és a narancs színű, sík lencse kombinációja nemcsak esztétikus megjelenést biztosít, hanem kiváló kontrasztot is a jobb láthatóság érdekében. A XB5AVB5 cikkszámú jelzőlámpa tervezésénél a Schneider Electric mérnökei különös figyelmet fordítottak a tartósságra, amit jól mutat az IP66, IP67, IP69 és IP69K védettségi szint, amely tökéletes védelmet nyújt por és vízbehatolás ellen még nagy nyomású mosás esetén is.
A termék kiemelkedő műszaki paraméterei közé tartozik a 100.000 órás élettartam a névleges feszültségen és 25°C-on, ami minimális karbantartási igényt jelent. A működési hőmérséklet-tartomány rendkívül széles, -40°C-tól +70°C-ig terjed, így szélsőséges környezeti feltételek között is megbízhatóan működik. Az IK05 besorolású ütésállóság megfelelő védelmet biztosít a mechanikai behatások ellen. A jelzőlámpa állandó (steady) jelzési típussal rendelkezik, és a beépített integrált LED fényforrás narancs színű fényt bocsát ki.
A Schneider Electric XB5AVB5 jelzőlámpa csatlakoztatása csavaros szorítókapcsokkal történik, amelyek fogadni tudják a ≤ 2 x 1,5 mm² méretű, kábelcsatlakozóval ellátott vezetékeket, vagy 1 x 0,22...2 x 2,5 mm² méretű, kábelcsatlakozó nélküli vezetékeket is, az IEC 60947-1 szabványnak megfelelően. A termék teljes kompatibilitást mutat az XB5 jelzésű kiegészítőkkel, és egyesíti magában a Harmony termékcsalád minden előnyét. A készülék kiváló elektromágneses kompatibilitással (EMC) rendelkezik, ellenáll az elektrosztatikus kisüléseknek, gyors tranzienseknek, elektromágneses mezőknek és túlfeszültségeknek is.
A Schneider Electric Harmony XB5AVB5 jelzőlámpa teljes mértékben megfelel a legszigorúbb nemzetközi szabványoknak (IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1, UL 508, JIS C8201-1), és rendelkezik CSA és UL listázással is. A 24V AC/DC tápfeszültség mellett a működési tartomány 19,2-30V DC, illetve 21,6-26,4V AC között van, így némi ingadozást is képes tolerálni. A névleges szigetelési feszültség 250V (3-as szennyezettségi fok mellett), a névleges lökőfeszültség-állóság pedig 4kV az IEC 60947-1 szabványnak megfelelően.
Schneider Electric Harmony XB5 - XB5AVB5 - komplett műanyag LED jelzőlámpa, Ø22, 24VAC/DC, narancssárga műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék típus: Jelzőlámpa
Rövid terméknév: XB5
Előlapi keret anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Lencse színe: Narancs
Működtető kiegészítő információ: Sík lencsével
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Fényforrás színe: Narancs
Névleges tápfeszültség: 24 V AC/DC 50/60 Hz
Eszköz kivitel: Komplett termék
Kiegészítő jellemzők
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 54 mm
Csatlakozók leírása ISO n°1: (X1-X2)PL
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Csatlakozás: Csavaros kapocsterminal, <= 2 x 1,5 mm² kábelcsatlakozóval az IEC 60947-1 szerint
Csavaros kapocsterminal, 1 x 0,22...2 x 2,5 mm² kábelcsatlakozó nélkül az IEC 60947-1 szerint
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Jelzési típus: Folyamatos
GCR BRIDGE: XB5AVCUST03
Kompatibilitási kód: XB5
Tápfeszültség határértékek: 19,2...30 V DC
21,6...26,4 V AC
Áramfelvétel: 18 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség állóság: 1 kV az IEC 61000-4-5 szerint
Környezet
Védőkezelés: TH
Környezeti hőmérséklet tárolás esetén: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok: IEC 60947-5-4
IEC 60947-1
JIS C8201-5-1
CSA C22.2 No 14
IEC 60947-5-1
UL 508
JIS C8201-1
Termék tanúsítványok: CSA
UL listed
Rezgésállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
30 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
