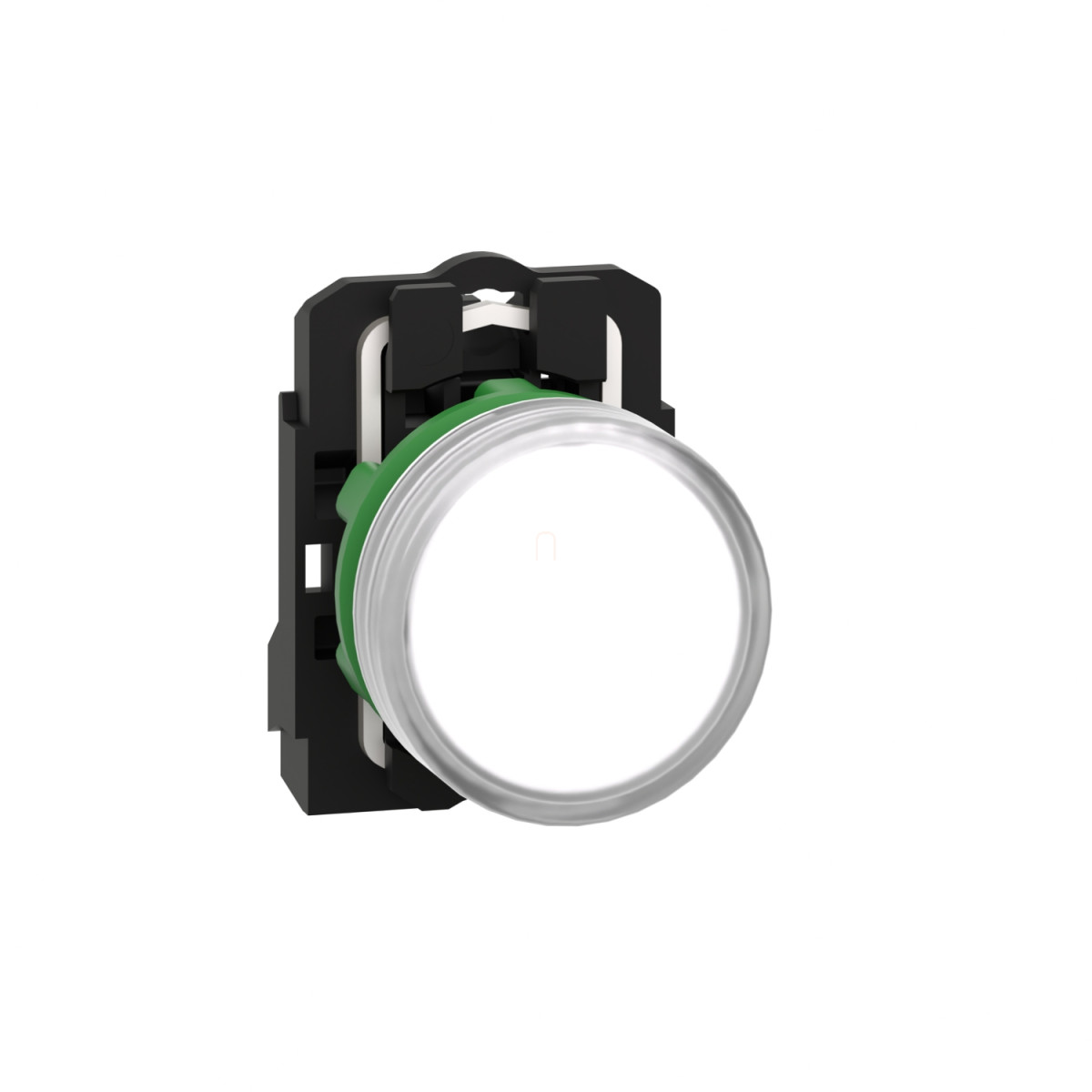

A Schneider Electric Harmony XB5AVB1 komplett jelzőlámpa egy professzionális ipari vezérlőelem, mely kiváló megoldást nyújt állapotjelzési és vizuális visszacsatolási feladatokra. Ez a fehér színű LED jelzőlámpa a Harmony XB5 termékcsalád része, amely a Schneider Electric megbízható minőségét képviseli.
A jelzőlámpa sötétszürke műanyag kerettel és műanyag rögzítőgyűrűvel rendelkezik, amely könnyű, mégis tartós megoldást biztosít az ipari környezetben való használatra. A 22,5 mm-es szabványos rögzítési átmérővel a legtöbb vezérlőpanelbe egyszerűen beépíthető. A termék kerek fejkialakítással, sima lencsével és fehér jelzőszínnel rendelkezik, ami tiszta és egyértelmű vizuális jelzést biztosít. A beépített univerzális LED fényforrásnak köszönhetően kiváló fényerő és hosszú, akár 100.000 órás élettartam jellemzi, amely jelentősen csökkenti a karbantartási igényeket és költségeket.
A XB5AVB1 jelzőlámpa 24V AC/DC, 50/60 Hz névleges tápfeszültséggel működik, a feszültséghatárok 19,2-30V DC és 21,6-26,4V AC tartományban vannak. Mindössze 18 mA áramfelvétellel rendelkezik, így energiahatékony megoldást kínál. A termék állandó (steady) jelzéstípussal rendelkezik, ami folyamatos fényjelzést biztosít az adott állapot egyértelmű megjelenítéséhez. A screw clamp csatlakozók 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek fogadására alkalmasak kábelv
Műszaki szempontból kiemelkedő a XB5AVB1 jelzőlámpa védettségi szintje: IP66, IP67, IP69 az IEC 60529 szabvány szerint, valamint IP69K az ISO 20653 szabvány szerint, ami azt jelenti, hogy teljesen por- és vízzáró, magas nyomású mosással szemben is ellenálló (7000000 Pa nyomásig 55 °C hőmérsékleten, 0,1 m távolságból). Ez különösen fontos olyan ipari környezetben, ahol a berendezéseket rendszeresen tisztítják vagy nedves körülmények között használják. A NEMA 13 és NEMA 4X minősítések további védelmet jelentenek különböző környezeti hatásokkal szemben. Az IK05 besorolás megfelelő mechanikai védettséget biztosít a külső behatásokkal szemben. A készülék széles, -40...+70 °C üzemi és tárolási hőmérséklet-tartományban használható, így extrém környezeti feltételek között is megbízhatóan működik.
A XB5AVB1 jelzőlámpa ellenáll a vibrációnak (5 gn, f=12...500 Hz az IEC 60068-2-6 szerint), ütésállósága kiváló (50 gn 18 ms-ig, illetve 30 gn 11 ms-ig fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint). Továbbá jó elektromágneses kompatibilitással (EMC) rendelkezik: ellenáll az elektrosztatikus kisülésnek (6 kV érintkezéssel fém részeken, 8 kV szabad levegőben a szigetelő részeken), a gyors tranzienseknek (2 kV), túlfeszültségnek (1 kV) és az elektromágneses mezőknek (10 V/m). A termék számos nemzetközi szabványnak megfelel, többek között az IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, UL 508, CSA C22.2 No 14, valamint a JIS C8201-5-1 és JIS C8201-1 előírásoknak. Rendelkezik UL és CSA minősítésekkel is, ami bizonyítja a termék magas minőségét és nemzetközi alkalmazhatóságát.
Schneider Electric Harmony XB5 - XB5AVB1 - komplett műanyag LED jelzőlámpa, Ø22, 24VAC/DC, fehér műszaki adatok
Általános adatok
Termékcsalád: Harmony XB5
Termék típusa: Jelzőlámpa
Rövid terméknév: XB5
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fejkialakítás: Standard
Rögzítési átmérő: 22,5 mm
Jelzőegység fej alakja: Kerek
Lencse színe: Fehér
Kiegészítő információ: Sima lencsével
Elektromos jellemzők
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Fényforrás színe: Fehér
Névleges tápfeszültség: 24 V AC/DC 50/60 Hz
Tápfeszültség határok: 19,2...30 V DC, 21,6...26,4 V AC
Áramfelvétel: 18 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség elleni védelem: 1 kV az IEC 61000-4-5 szerint
Névleges szigetelési feszültség: 250 V (szennyezettségi fok 3) az IEC 60947-1 szerint
Névleges impulzus állóképesség: 4 kV az IEC 60947-1 szerint
Jelzési típus: Folyamatos
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 54 mm
Kapcsok leírása: ISO n°1 (X1-X2)PL
Csatlakozások - kapcsok: Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Környezeti paraméterek
Védettségi fokozat: IP66, IP67, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Védőkezelés: TH
Mechanikai ellenállóság
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Rezgésállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint
30 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint
Elektromágneses kompatibilitás
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezéssel (fém részeken) az IEC 61000-4-2 szerint
8 kV szabad levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
Elektromágneses emisszió: B osztály az IEC 55011 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Beszerelési információk
Kompatibilitási kód: XB5
GCR BRIDGE: XB5AVCUST03
