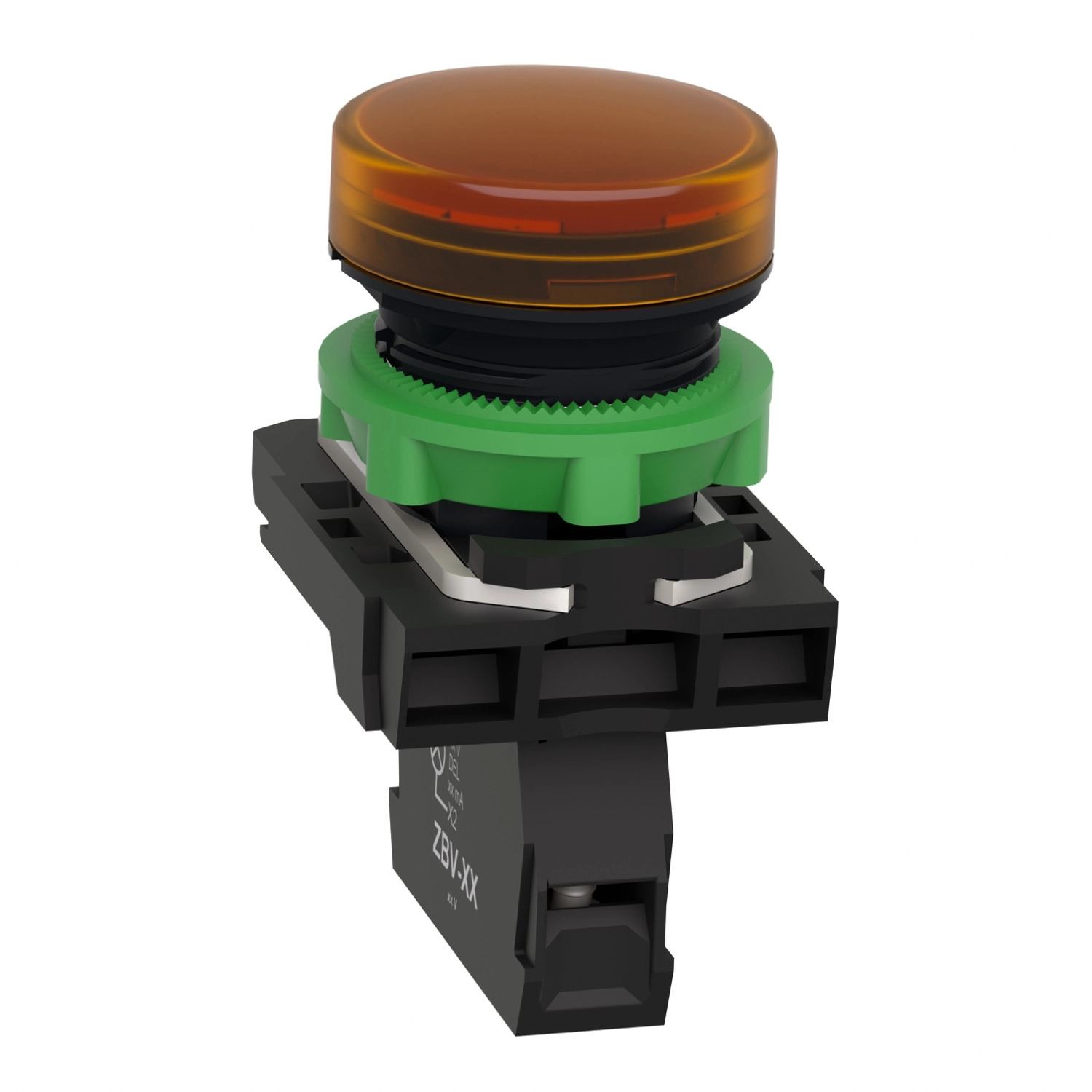

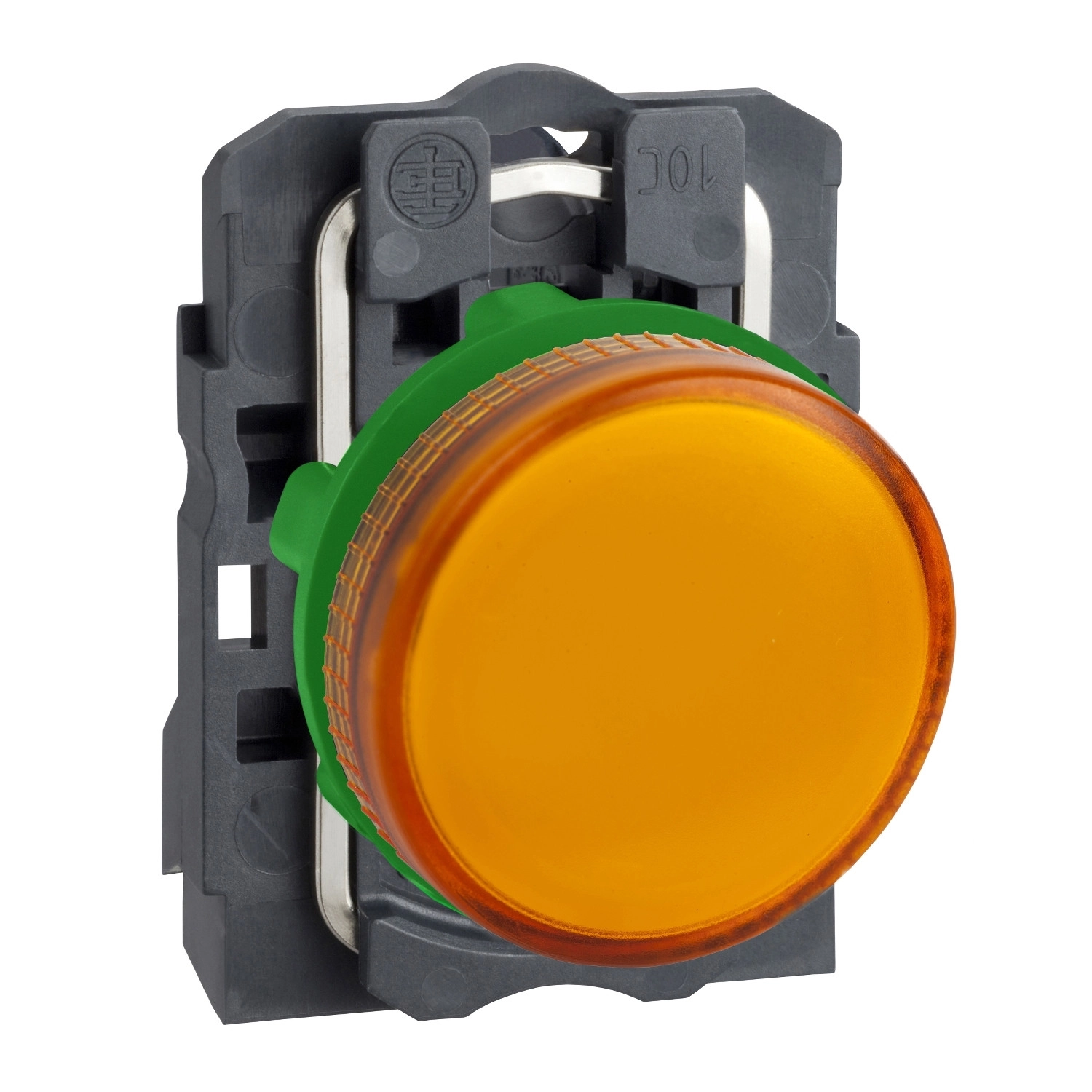

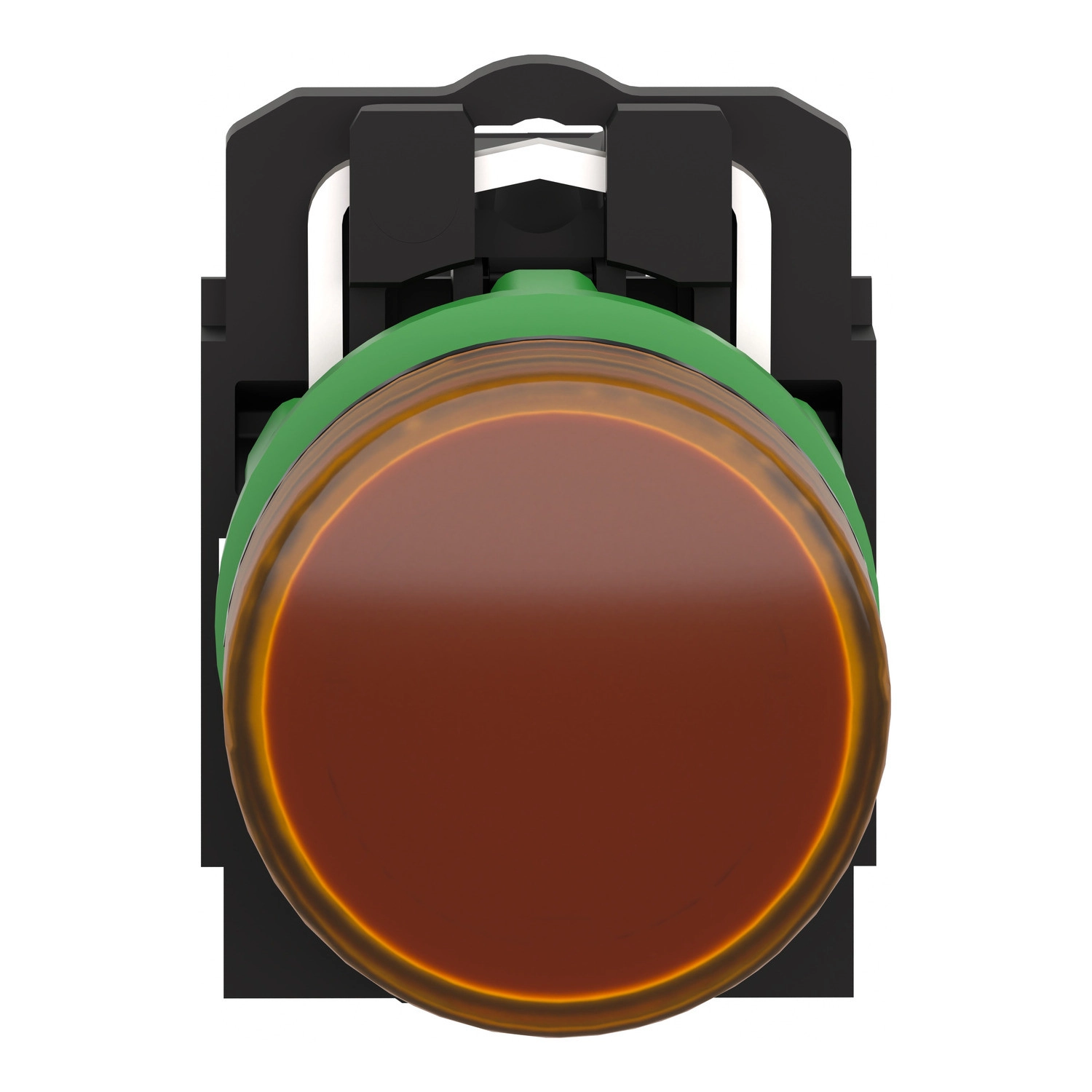

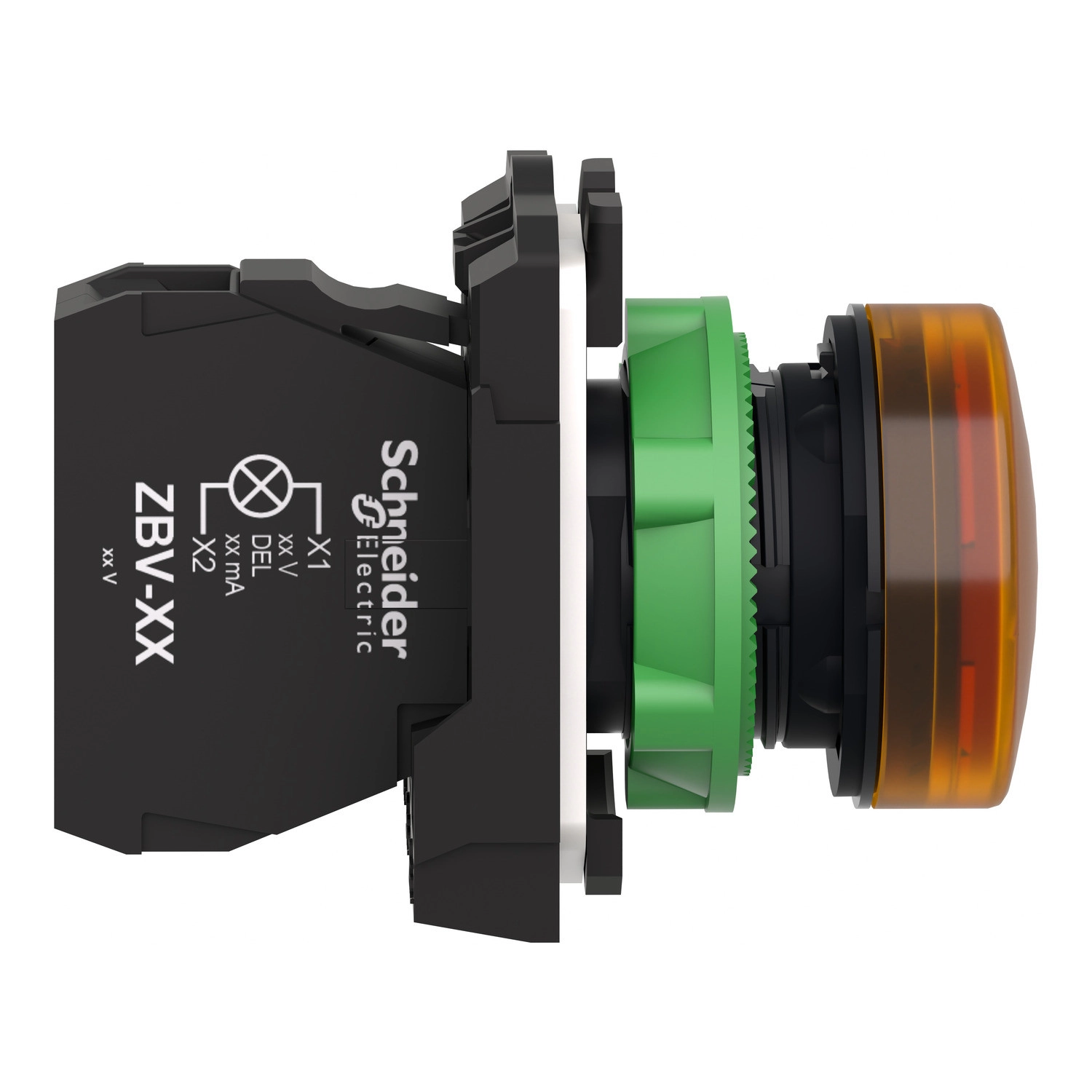

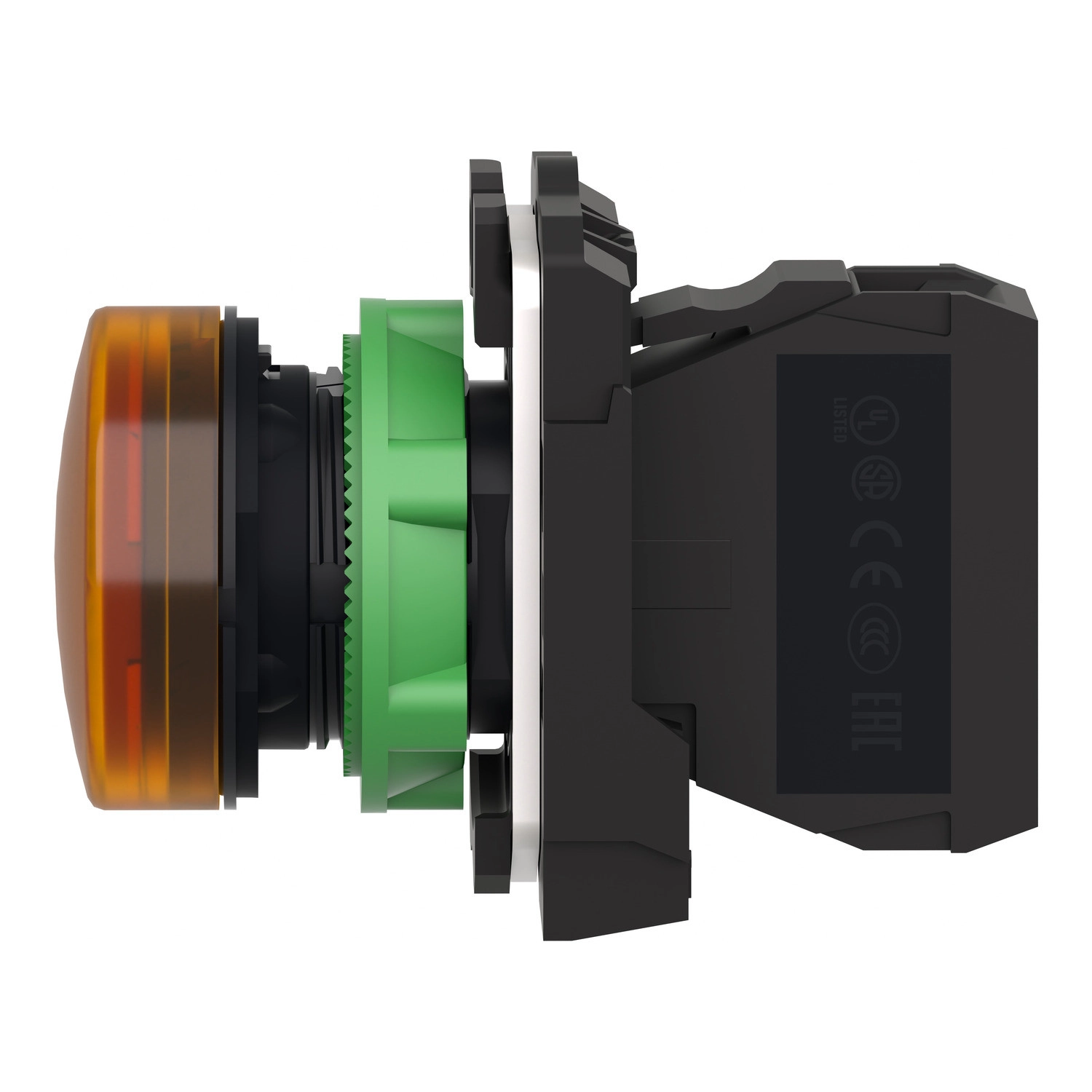

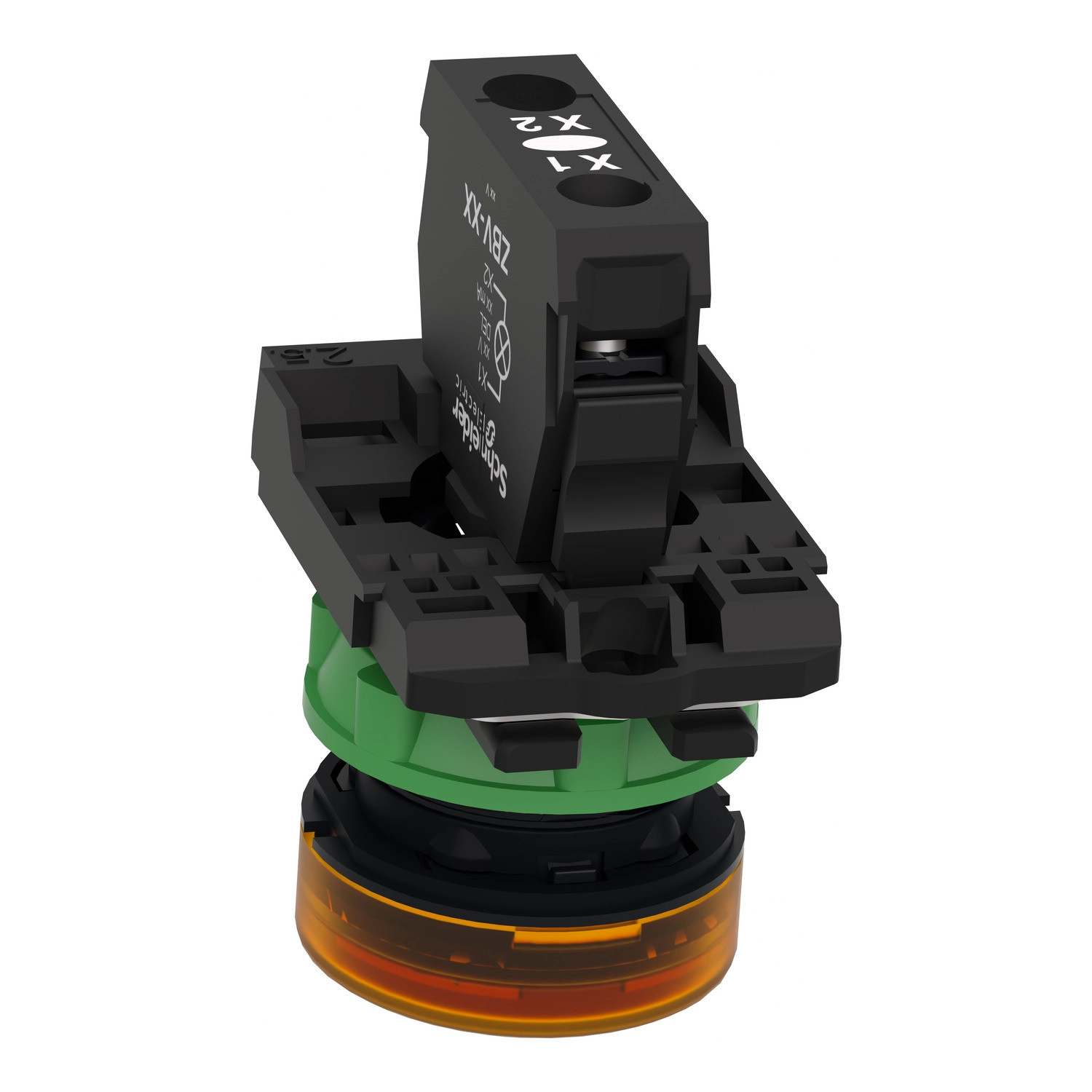

A Schneider Electric Harmony XB5 sorozatának XB5AV65 narancssárga jelzőlámpája professzionális ipari felhasználásra tervezett, kiváló minőségű jelzőeszköz, amely megbízható vizuális visszajelzést biztosít különböző alkalmazásokban. Ez a komplett termék egyszerűen integrálható meglévő rendszerekbe, és kiválóan alkalmas ipari környezetben való használatra.
A termék 22,5 mm-es standard szerelési átmérővel rendelkezik, ami széles körű kompatibilitást biztosít a legtöbb ipari alkalmazásban. A sötétszürke műanyag kerettel és műanyag rögzítőgyűrűvel rendelkező jelzőlámpa kerek formájú, narancssárga, sima lencsével készül. A termék egy komplett egységet képez, amelybe BA 9s foglalatú izzó helyezhető (az izzó nem tartozék). A közvetlen tápellátású fényblokk maximális teljesítménye 2,4 W, míg a névleges tápfeszültség maximum 250 V lehet. A termék állandó fényjelzést biztosít, ideálissé téve különböző állapotjelzésekre az ipari környezetben.
A Schneider Electric XB5AV65 jelzőlámpa kiemelkedő védettséggel rendelkezik: IP66, IP67, IP69 és IP69K szabványoknak megfelelő, ami rendkívüli védettséget jelent por, víz és nagynyomású mosás ellen is. A magas fokú védettség (akár 7000000 Pa 55 °C-on, 0,1 m távolságból) lehetővé teszi a termék használatát rendkívül zord ipari környezetben is. A termék NEMA 13 és NEMA 4X besorolással is rendelkezik, valamint IK05 fokú ütésállósággal, ami szintén hozzájárul a hosszú élettartamhoz és a megbízható működéshez. A jelzőlámpa Class II szigetelési osztályú, ami fokozott biztonságot nyújt a felhasználónak.
A Schneider Electric XB5AV65 jelzőlámpa csavaros csatlakozókkal rendelkezik, amelyek akár 2 x 1,5 mm² keresztmetszetű vezetékek bekötését teszik lehetővé kábelvéggel ellátva, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek bekötését kábelvég nélkül. A termék 250 V névleges szigetelési feszültséggel és 4 kV névleges lökőfeszültség-állósággal rendelkezik. A jelzőlámpa a következő nemzetközi szabványoknak felel meg: UL 508, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1 és JIS C8201-1. Emellett UL és CSA tanúsítványokkal is rendelkezik, ami igazolja a termék kiváló minőségét és megfelelőségét. A termék kiemelkedő rezgésállósággal (5 gn, 12-500 Hz frekvenciatartományban) és ütésállósággal (30 gn 18 ms időtartamú, illetve 50 gn 11 ms időtartamú félszinusz hullámú gyorsulás esetén) rendelkezik, ami biztosítja a megbízható működést még szélsőséges körülmények között is.
Schneider Electric Harmony XB5 - XB5AV65 - komplett műanyag BA9s foglalatos jelzőlámpa, Ø22, 250V, narancssárga műszaki adatok
Általános információk
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Jelzőlámpa
Eszköz rövid neve: XB5
Kialakítás: Standard
Teljes termék
Anyag tulajdonságok
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Jelzőegység formája: Kerek
Operátor/lencse színe: Narancssárga
Operátor további információ: Sima lencsével
Műszaki paraméterek
Fényforrás: Izzó nem tartozék
Izzó foglalat: BA 9s
Fényblokk tápellátás: Közvetlen < 2,4 W
Fényforrás színe: Narancssárga
Névleges tápfeszültség: <= 250 V
Jelzés típusa: Állandó
Mechanikai paraméterek
Szerelési átmérő: 22,5 mm
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 55 mm
Befogási vastagság: 1-6 mm
Elektromos csatlakozás

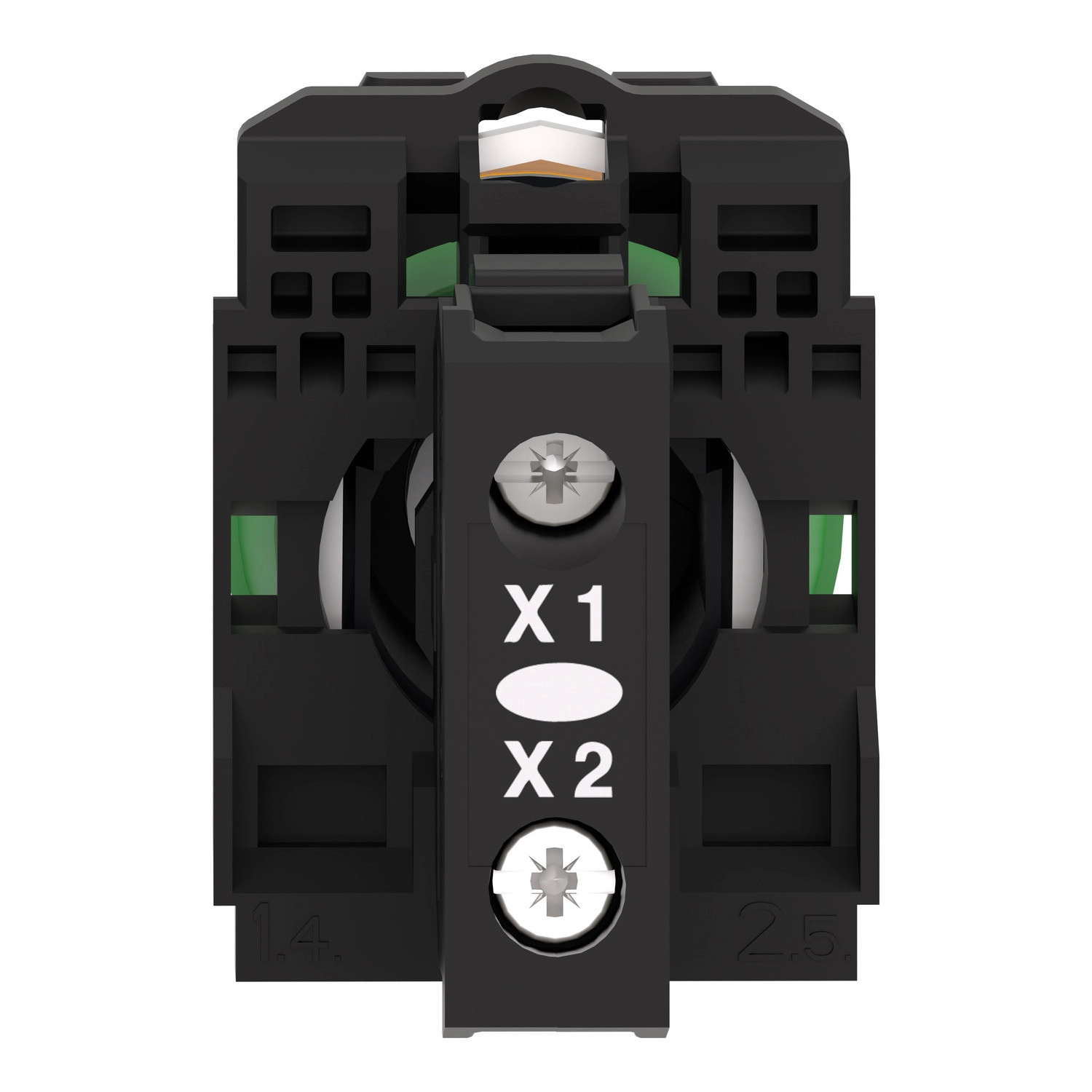

Kapocskiosztás: ISO n°1 (X1-X2)PL
Csatlakozók - kapcsok:
- Csavaros csatlakozók, <= 2 x 1,5 mm² kábelvéggel ellátva (IEC 60947-1 szerint)
- Csavaros csatlakozók, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül (IEC 60947-1 szerint)
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fok) IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV IEC 60947-1 szerint
Védelmi besorolások
Áramütés elleni védelem: II. osztály IEC 60536 szerint
Túlfeszültség kategória: II. osztály IEC 60536 szerint
IP védettségi fokozat:
- IP66 IEC 60529 szerint
- IP67 IEC 60529 szerint
- IP69 IEC 60529 szerint
- IP69K ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 IEC 50102 szerint
Nagynyomású mosás elleni védelem: 7000000 Pa 55 °C-on, távolság: 0,1 m
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...+70 °C
Üzemi környezeti hőmérséklet: -40...+55 °C
Tanúsítványok és megfelelőségek
Szabványok:
- UL 508
- CSA C22.2 No 14
- JIS C8201-5-1
- IEC 60947-5-1
- IEC 60947-5-4
- IEC 60947-1
- JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Ellenállóság
Rezgésállóság: 5 gn (f= 12...500 Hz) IEC 60068-2-6 szerint
Ütésállóság:
- 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén IEC 60068-2-27 szerint
- 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén IEC 60068-2-27 szerint
