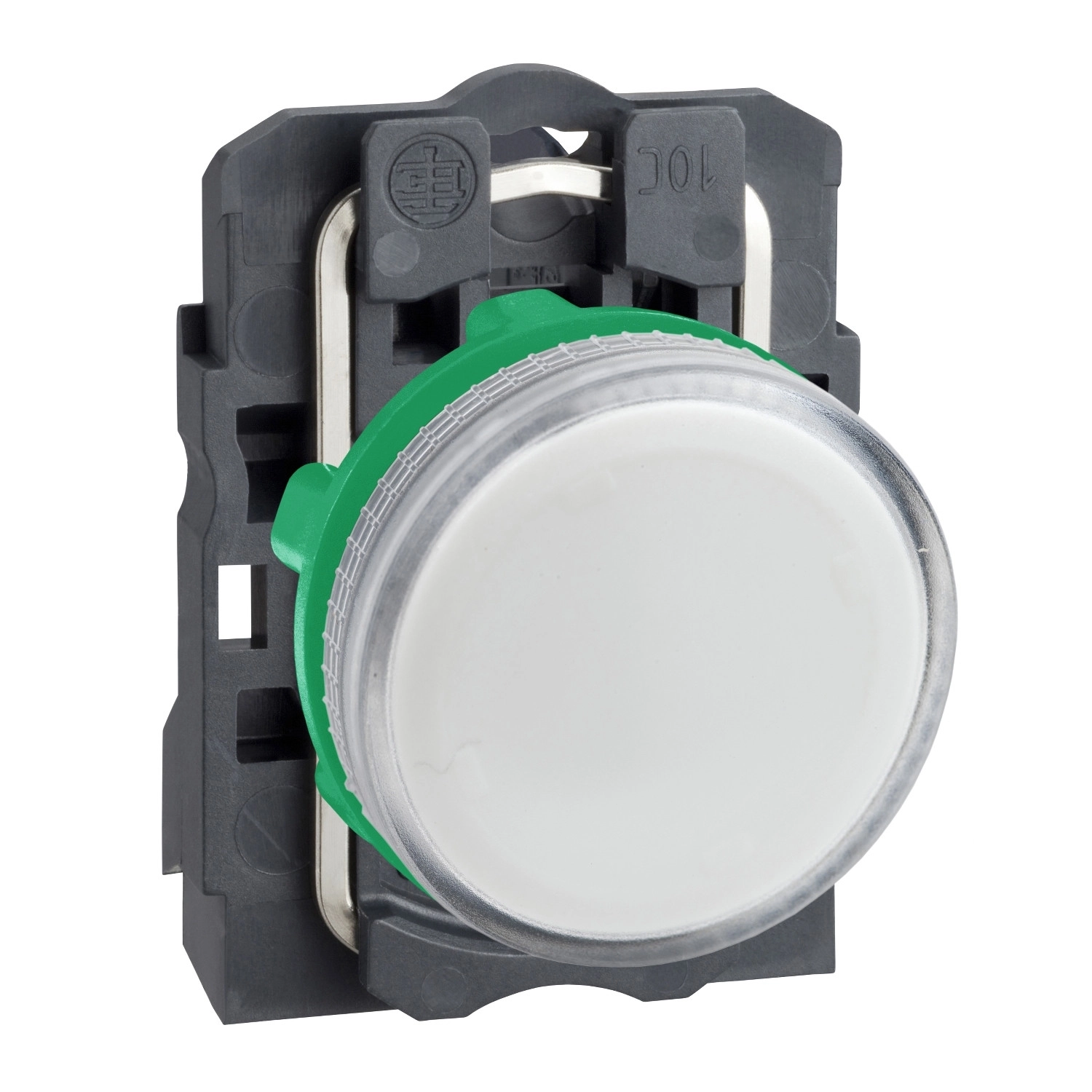

A Schneider Electric Harmony XB5 termékcsalád XB5AV61 cikkszámú jelzőlámpája egy kompakt, 22 mm-es átmérővel rendelkező ipari vezérlőelem, amely tökéletes választás különféle vezérlőpanelekbe és berendezésekbe történő beépítéshez. Ez a fehér színű, műanyag jelzőlámpa kiváló láthatóságot biztosít ipari környezetben, miközben megbízható jelzési funkciókat lát el.
Az XB5AV61 jelzőlámpa fő jellemzője a BA9s típusú foglalattal való kompatibilitás, amely szabványos ipari izzók befogadására alkalmas. Fontos megjegyezni, hogy az izzó nincs a csomagban, azt külön kell beszerezni. A termék maximális névleges tápfeszültsége 250 V, fényblokk tápellátása közvetlen, kevesebb mint 2,4 W teljesítménnyel. A jelzőegység kerek fejkialakítással és egyszerű, sima lencsével rendelkezik, amely fehér színű jelzést biztosít működés közben. A jelzési típusa állandó, így folyamatos visszajelzést nyújt a felhasználók számára.
Az XB5AV61 műszaki paraméterei és kialakítása garantálják a nagy megbízhatóságot még extrém ipari környezetben is. A termék 22,5 mm-es szerelési átmérővel rendelkezik, magassága 42 mm, szélessége 30 mm, mélysége 55 mm. A szereléshez sötétszürke műanyag perem és műanyag rögzítőgyűrű tartozik, amely 1-6 mm vastagságú panelekre szerelhető. A csatlakoztatás csavaros kapocsvégekkel történik, ami lehetővé teszi legfeljebb 2 x 1,5 mm² kábelek csatlakoztatását kábelbilinccsel, vagy 1 x 0,22...2 x 2,5 mm² kábelek csatlakoztatását kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. Az ISO n°1 (X1-X2)PL kapcsokkal van ellátva. A névleges szigetelési feszültség 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint, névleges lökőfeszültség-állóság pedig 4 kV az IEC 60947-1 szerint.
Az XB5AV61 jelzőlámpa kiemelkedő védelmi osztályokkal büszkélkedhet: IP66, IP67, IP69 az IEC 60529 szerint, valamint IP69K az ISO 20653 szerint, ami kiváló por- és vízállóságot biztosít. NEMA besorolása NEMA 13 és NEMA 4X, ütésállósági foka IK05 az IEC 50102 szerint. A termék ellenáll a magas nyomású mosásnak is, akár 7000000 Pa nyomásig 55 °C-on 0,1 m távolságból. Elektromos érintésvédelmi osztálya Class II az IEC 60536 szerint. Működési hőmérséklet-tartománya -40...+55 °C, tárolási hőmérséklet-tartománya -40...+70 °C. Rezgésállósága 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint, ütésállósága 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra és 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint. A termék megfelel a UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1 szabványoknak, és rendelkezik UL és CSA tanúsítvánnyal.
Schneider Electric Harmony XB5 - XB5AV61 - komplett műanyag BA9s foglalatos jelzőlámpa, Ø22, 250V, fehér műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Jelzőlámpa
Eszköz rövid neve: XB5
Fej típusa: Szabványos
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Jelzés típusa: Állandó
Eszköz bemutatása: Teljes termék
Anyagok és színek
Foglalat anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Kupak/működtető vagy lencse színe: Fehér
Kezelő további információ: Sima lencsével
Elektromos jellemzők
Fényforrás: Izzó nem tartozék
Izzófoglalat: BA 9s
Fényblokk tápellátás: Közvetlen <2,4 W
Fényforrás színe: Fehér
Névleges tápfeszültség: <= 250 V
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 55 mm
Kapocskiosztás: ISO n°1 (X1-X2)PL
Csatlakozások
Kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelbilinccsel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelbilincs nélkül az IEC 60947-1 szerint
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…55 °C
Elektromos áramütés elleni védelem: II. osztály az IEC 60536 szerint
Túlfeszültség-védelmi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Szabványok és tanúsítványok
Szabványok: UL 508
IEC 60947-5-1
CSA C22.2 No 14
IEC 60947-1
IEC 60947-5-4
JIS C8201-5-1
JIS C8201-1
Terméktanúsítványok: UL listázott
CSA
Ellenállóképesség
Rezgésállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
