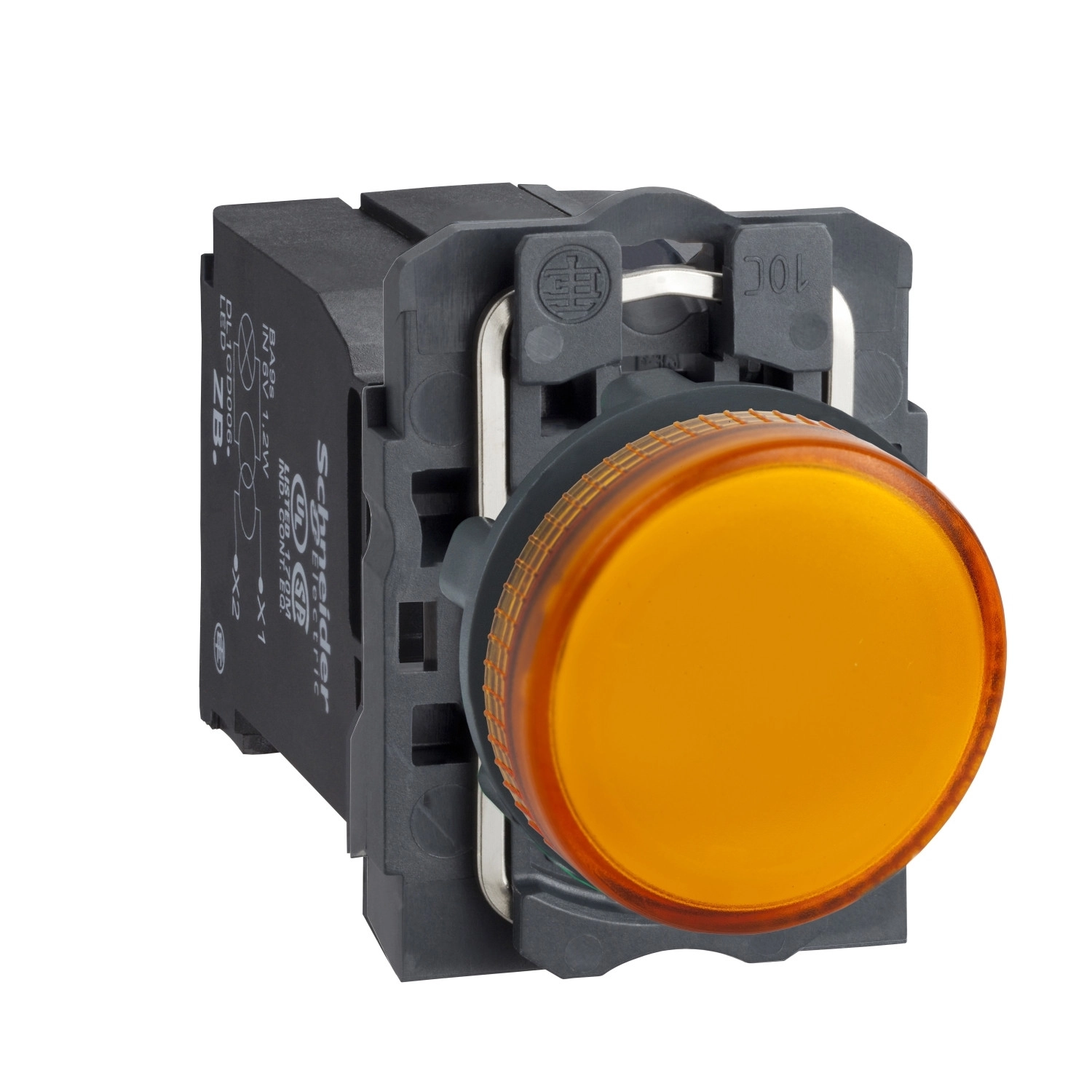

A Schneider Electric Harmony XB5 sorozat XB5AV45 típusú narancssárga jelzőlámpája egy professzionális minőségű ipari vezérlőelem, amely tökéletes választás olyan alkalmazásokhoz, ahol fontos a megbízható vizuális visszajelzés. Ez a komplett termék minden szükséges elemet tartalmaz a gyors és problémamentes telepítéshez.
A jelzőlámpa sötétszürke műanyag kerettel és narancssárga, sima lencsével rendelkezik, amely tökéletesen illeszkedik az ipari környezetbe és egyértelmű jelzést biztosít. A standard, kerek fejkialakítás és a 22,5 mm-es szerelési átmérő kompatibilis a legtöbb vezérlőpanellel és szabványos furatmérettel, így könnyen integrálható meglévő rendszerekbe. A termék rögzítőgyűrűje műanyagból készült, amely nemcsak a könnyű szerelhetőséget, hanem a hosszú élettartamot is biztosítja.
Az XB5AV45 izzós fényforrással működik, BA9s foglalattal, beépített 1,2 VA teljesítményű, 6 V-os transzformátorral ellátva. A tápfeszültség 230-240 V AC 50/60 Hz, így közvetlenül csatlakoztatható a szabványos hálózati feszültségre. A jelzés típusa állandó (folyamatos), ideális állapotjelzéshez. A csatlakozás csavaros kapocsvégeken keresztül történik, amelyek maximum 2 x 1,5 mm² keresztmetszetű, kábelvéggel ellátott vezetékeket vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű, kábelvég nélküli vezetékeket fogadnak be az IEC 60947-1 szabványnak megfelelően.
A termék kimagasló műszaki paraméterekkel rendelkezik: a névleges szigetelési feszültség 600 V (3-as szennyezési fokozat), a lökőfeszültség-állóság 6 kV az IEC 60947-1 szerint. Védelmi osztálya Class II az IEC 60536 alapján. Különösen figyelemreméltó az IP védettségi szintje: IP66, IP67, IP69 az IEC 60529 szerint, valamint IP69K az ISO 20653 szerint, ami rendkívüli védettséget jelent por, víz és nagynyomású mosás ellen. A termék ellenáll akár 7000000 Pa nyomású, 55 °C hőmérsékletű vízsugárnak is 0,1 m távolságból. A NEMA védettségi besorolása NEMA 13 és NEMA 4X. Az ütésállósága IK05 az IEC 50102 szerint.
A Harmony XB5AV45 jelzőlámpa széles üzemi hőmérséklet-tartományban (-40...55 °C) használható, tárolási hőmérséklet-tartománya -40...70 °C. Méretei kompaktak: magasság 42 mm, szélesség 30 mm, mélység 55 mm. A szerelhető panel vagy tartószerkezet vastagsága 1-től 6 mm-ig terjedhet. A termék magas szintű rezgésállóságot (5 gn, f= 12...500 Hz) és ütésállóságot (30 gn 18 ms-ig, illetve 50 gn 11 ms-ig) kínál.
A Schneider Electric XB5AV45 jelzőlámpa számos nemzetközi szabványnak és tanúsítványnak megfelel, többek között: CSA C22.2 No 14, UL 508, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1. Rendelkezik CSA és UL tanúsítvánnyal is, ami garantálja a termék minőségét és biztonságát globális alkalmazásokban. Az ipari környezetben, vezérlőpaneleken, gépeken és berendezéseken történő használatra ideális választás, ahol fontos a megbízható vizuális jelzés és a hosszú élettartam.
Schneider Electric Harmony XB5 - XB5AV45 - komplett műanyag BA9s izzós jelzőlámpa, Ø22, 230VAC, narancssárga műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Jelzőlámpa
Rövid terméknév: XB5
Keret anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Lencse színe: Narancssárga
Kezelőszerv további információ: Sima lencsével
Fényforrás: Izzós
Izzófoglalat: BA 9s
Fényblokk tápellátása: Beépített 1,2 VA 6 V transzformátorral
Fényforrás színe: Narancssárga
Névleges tápfeszültség: 230...240 V AC 50/60 Hz
Kiegészítő információk
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 55 mm
Kapcsok leírása: ISO n°1 (X1-X2)PL
Csatlakozások: Csavaros kapocsvégek, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapocsvégek, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezési fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Jelzés típusa: Folyamatos
Környezeti adatok
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...55 °C
Áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok: CSA C22.2 No 14
UL 508
IEC 60947-5-1
IEC 60947-1
IEC 60947-5-4
JIS C8201-5-1
JIS C8201-1
Terméktanúsítványok: CSA
UL listázott
Rezgésállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
Méretek
Befogási vastagság: 1-6 mm
a: 43 mm
b: 30 mm
c: 41,5 mm
