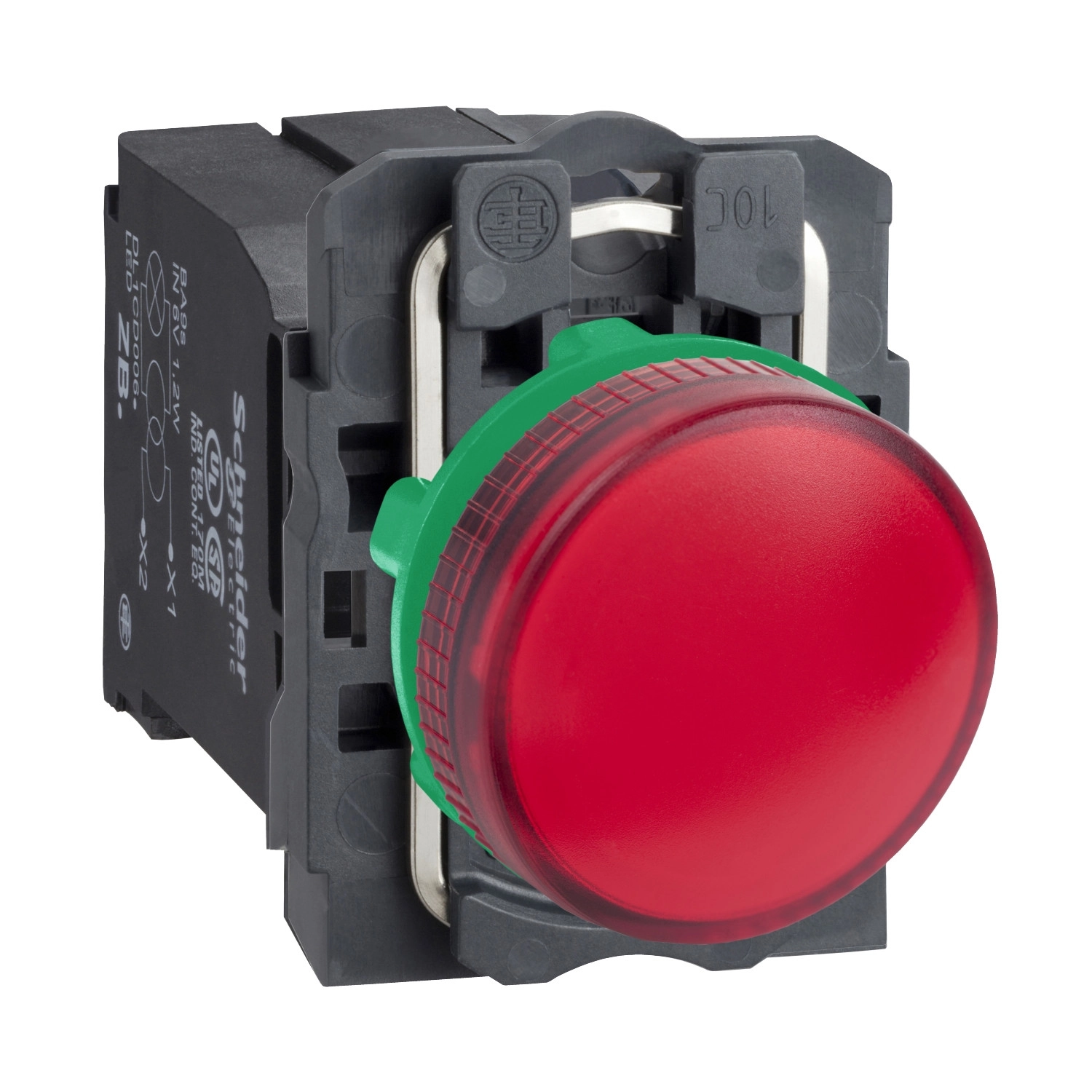

A Schneider Electric Harmony XB5 termékcsaládba tartozó XB5AV44 egy professzionális minőségű, komplett jelzőlámpa, amely iparági alkalmazásokhoz tervezett, megbízható vizuális visszajelzést biztosít. Ez a piros fényű, izzólámpás kivitel tökéletes választás vezérlőpultok, kapcsolószekrények és gépek állapotjelzéséhez, ahol fontos a jól látható figyelmeztetés vagy állapotjelzés.
A Harmony XB5AV44 jelzőlámpa sötétszürke műanyag előlappal és műanyag rögzítőgallérral rendelkezik, amely standard kerek fejkialakítással és 22,5 mm-es szerelési átmérővel illeszkedik az ipari szabványokhoz. A termék egyszerű sima lencsével készül, amely mögött egy BA9s foglalatú piros izzó található. A világítótest különlegessége, hogy beépített transzformátorral rendelkezik, amely 230-240V AC 50/60 Hz hálózati feszültségről 6V-ra alakítja a feszültséget az 1,2 VA teljesítményű fényforrás számára. A jelzés típusa folyamatos (nem villogó).
A jelzőlámpa IP védettségi besorolása kiemelkedően magas: IP66, IP67, IP69 az IEC 60529 szabvány szerint, valamint IP69K az ISO 20653 szerint. Ez azt jelenti, hogy teljesen por- és vízzáró, valamint magas nyomású mosással szemben is ellenálló (7000000 Pa 55 °C-on, 0,1 m távolságról). NEMA 13 és NEMA 4X besorolással is rendelkezik, ami további bizonyítéka a környezeti hatásokkal szembeni kiemelkedő ellenállóságának. Mechanikai ütésállósága IK05 az IEC 50102 szabvány szerint.
A XB5AV44 jelzőlámpa üzemi hőmérséklet-tartománya rendkívül széles, -40 °C-tól +55 °C-ig használható, tárolási hőmérséklet-tartománya pedig -40 °C-tól +70 °C-ig terjed. A termék Class II besorolású az IEC 60536 szabvány szerinti elektromos áramütés elleni védelem és túlfeszültség-kategória szempontjából. A névleges szigetelési feszültsége 600 V (3-as szennyezettségi fok), míg impulzus-állósága 6 kV az IEC 60947-1 szabvány szerint.
A szerelés egyszerűségét segíti a csavaros kapocstechnológia, amely maximum 2 x 1,5 mm² keresztmetszetű vezeték bekötését teszi lehetővé kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezeték bekötését kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A kapocskiosztás ISO n°1 (X1-X2)PL jelölésű. A termék méretei: 42 mm magasság, 30 mm szélesség és 55 mm mélység. A rögzítési vastagság 1-től 6 mm-ig terjedhet. A termék számos nemzetközi szabványnak megfelel, többek között: IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, UL 508 és JIS C8201-1. Rendelkezik UL és CSA tanúsítványokkal is.
Schneider Electric Harmony XB5 - XB5AV44 - komplett műanyag BA9s izzós jelzőlámpa, Ø22, 230VAC, piros műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Jelzőlámpa
Rövid terméknév: XB5
Keret anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fejkialakítás: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fej alakja: Kerek
Sapka/működtető vagy lencse színe: Piros
Működtető kiegészítő információ: Sima lencsével
Fényforrás: Izzólámpa
Izzó foglalat: BA 9s
Fénytömb tápellátása: Beépített transzformátoron keresztül 1,2 VA 6 V
Fényforrás színe: Piros
Névleges tápfeszültség: 230...240 V AC 50/60 Hz
Kiegészítő jellemzők
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 55 mm
Kapocskiosztás: ISO n°1 (X1-X2)PL
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel, megfelel az IEC 60947-1 szabványnak
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül, megfelel az IEC 60947-1 szabványnak
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Jelzés típusa: Folyamatos
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...55 °C
Áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok: IEC 60947-5-4
CSA C22.2 No 14
IEC 60947-5-1
IEC 60947-1
JIS C8201-5-1
UL 508
JIS C8201-1
Termék tanúsítványok: UL listed
CSA
Rezgésállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos hullám gyorsulásra az IEC 60068-2-27 szerint
Méretek
Befogási vastagság: 1-6 mm / 0,04-0,24 in.
a: 43 mm / 1,69 in.
b: 30 mm / 1,18 in.
c: 41,5 mm / 1,63 in.
