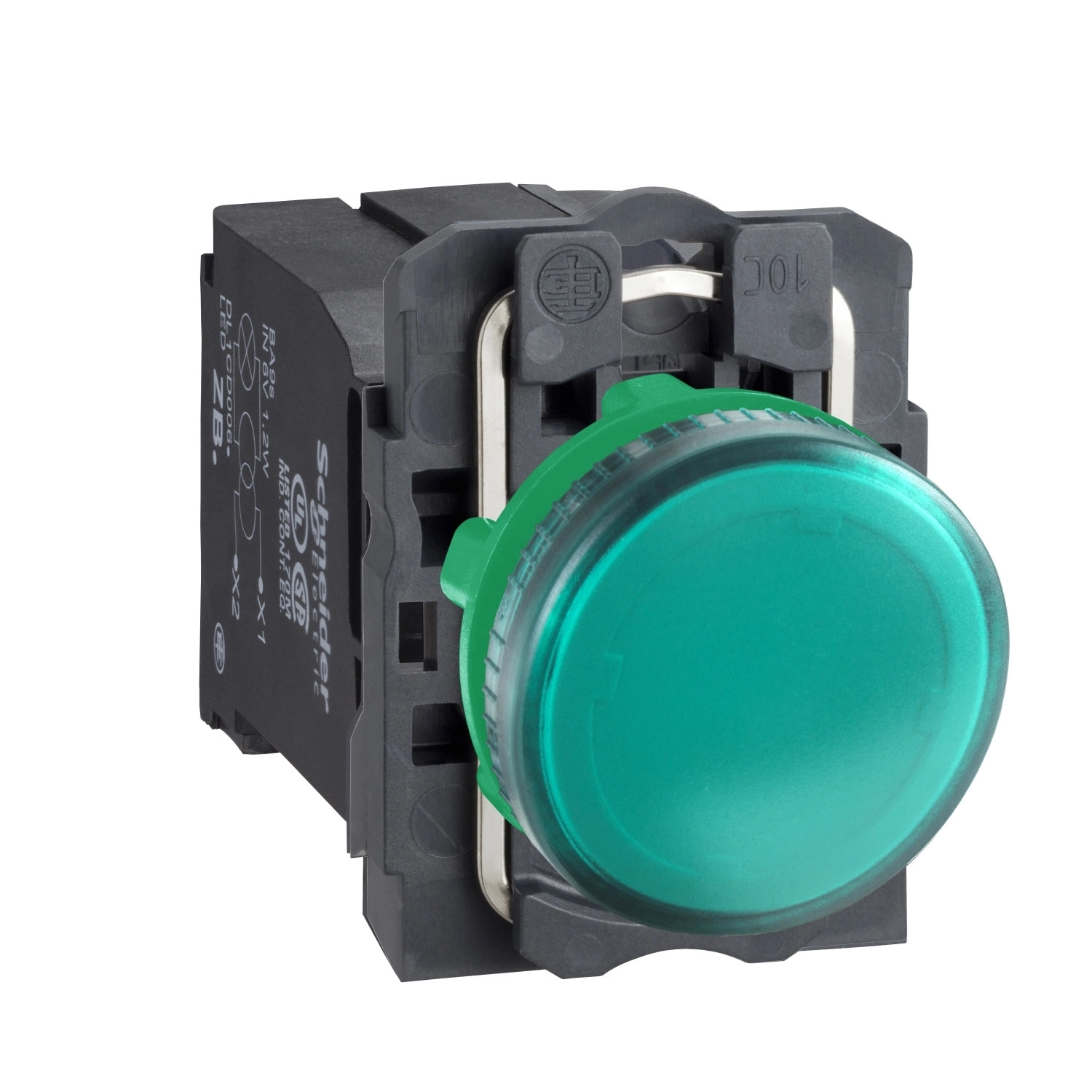

A Schneider Electric Harmony XB5 sorozatú XB5AV43 jelzőlámpa egy professzionális ipari jelzőelem, amely tökéletes választás különböző vezérlőpanelekbe és kapcsolószekrényekbe való beépítésre. Ez a komplett termék zöld színjelzéssel biztosít egyértelmű vizuális visszajelzést a gépek, berendezések működési állapotáról.
A jelzőlámpa standard, kerek kialakítású fejjel rendelkezik, sötétszürke műanyag előlappal és műanyag rögzítőgyűrűvel. A termék 22,5 mm-es szabványos furatba szerelhető, ami megfelel az ipari vezérlőrendszerek általánosan alkalmazott méreteinek. A jelzőlámpa sima lencsével rendelkezik, amely biztosítja a megfelelő fényeloszlást és láthatóságot különböző fényviszonyok között is. A zöld színjelzés egyértelmű vizuális jelzést ad, ami tipikusan a "rendben" vagy "üzemel" állapotot jelöli az ipari alkalmazásokban.
Az XB5AV43 modell izzólámpás fényforrást használ, pontosabban BA9s foglalatú izzót. A lámpatest integrált transzformátorral rendelkezik (1,2 VA, 6 V), amely lehetővé teszi a 230-240 V AC hálózati feszültségről való működtetést, 50/60 Hz frekvencián. A jelzőlámpa folyamatos (nem villogó) fényjelzést biztosít, ami ideálissá teszi olyan alkalmazásokban, ahol állandó visszajelzésre van szükség.
Műszaki szempontból az XB5AV43 kiemelkedő tulajdonságokkal rendelkezik. Méretei kompaktak: 42 mm magasság, 30 mm szélesség és 55 mm mélység. A csatlakozás csavaros kapcsokkal történik, amelyek lehetővé teszik legfeljebb 2 x 1,5 mm² keresztmetszetű vezetékek bekötését kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek bekötését kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A termék szigetelési névleges feszültsége 600 V (3-as szennyezettségi fokozat mellett), míg impulzus-állósági névleges feszültsége 6 kV, mindkettő az IEC 60947-1 szabványnak megfelelően.
A Harmony XB5 sorozat jelzőlámpája rendkívül ellenálló a környezeti hatásokkal szemben. Védelmi szintje IP66, IP67, IP69 és IP69K az IEC 60529 és ISO 20653 szabványok szerint, ami azt jelenti, hogy teljes mértékben por- és vízzáró, valamint ellenáll a nagynyomású vízsugárnak is (akár 7000000 Pa nyomásig 55 °C-on, 0,1 m távolságból). A NEMA 13 és NEMA 4X besorolás további bizonyítéka a termék robusztus kivitelének. Az ütésállóság tekintetében IK05 besorolással rendelkezik az IEC 50102 szerint. Az XB5AV43 működési hőmérséklet-tartománya -40...55 °C, míg tárolási hőmérséklet-tartománya -40...70 °C, így széles körű alkalmazásokban használható.
A jelzőlámpa kiváló rezgésállósággal rendelkezik: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint, valamint ütésállósága is kiemelkedő: 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint. A termék megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14, UL 508, IEC 60947-1, IEC 60947-5-4 és JIS C8201-1 előírásainak, valamint rendelkezik CSA és UL tanúsítványokkal is. Az elektromos áramütés elleni védelem szempontjából Class II besorolású az IEC 60536 szerint, ami fokozott biztonságot nyújt a felhasználók számára.
A Schneider Electric Harmony XB5 XB5AV43 jelzőlámpa széleskörű alkalmazhatósága, tartóssága és megbízhatósága miatt ideális választás ipari környezetben, vezérlőpanelekben, gépek kezelőfelületein, ahol fontos a folyamatos és egyértelmű vizuális visszajelzés. A termék könnyen szerelhető és karbantartható, így hosszú távú, problémamentes működést biztosít a legigényesebb ipari környezetekben is.
Schneider Electric Harmony XB5 - XB5AV43 - komplett műanyag BA9s izzós jelzőlámpa, Ø22, 230VAC, zöld műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék típus: Jelzőlámpa
Rövid készüléknév: XB5
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fej típus: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fej alakja: Kerek
Lencse/működtető szín: Zöld
Működtető kiegészítő információ: Sima lencsével
Fényforrás: Izzólámpa
Izzó foglalat: BA 9s
Fényblokk tápellátás: Integrált transzformátoron keresztül 1,2 VA 6 V
Fényforrás színe: Zöld
Névleges tápfeszültség: 230...240 V AC 50/60 Hz
Kiegészítő adatok
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 55 mm
Kapcsok leírása ISO n°1: (X1-X2)PL
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok: 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges impulzusállósági feszültség: 6 kV az IEC 60947-1 szerint
Jelzés típusa: Állandó
Környezet
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet üzemeléskor: -40...55 °C
Elektromos áramütés elleni védelem osztálya: Class II az IEC 60536 szerint
Túlfeszültség kategória: Class II az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok: IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14, UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: CSA, UL listed
Rezgésállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Méretek rajzai
e: szorító vastagság: 1-6 mm / 0,04-0,24 in.
a: 43 mm / 1,69 in.
b: 30 mm / 1,18 in.
c: 41,5 mm / 1,63 in.
