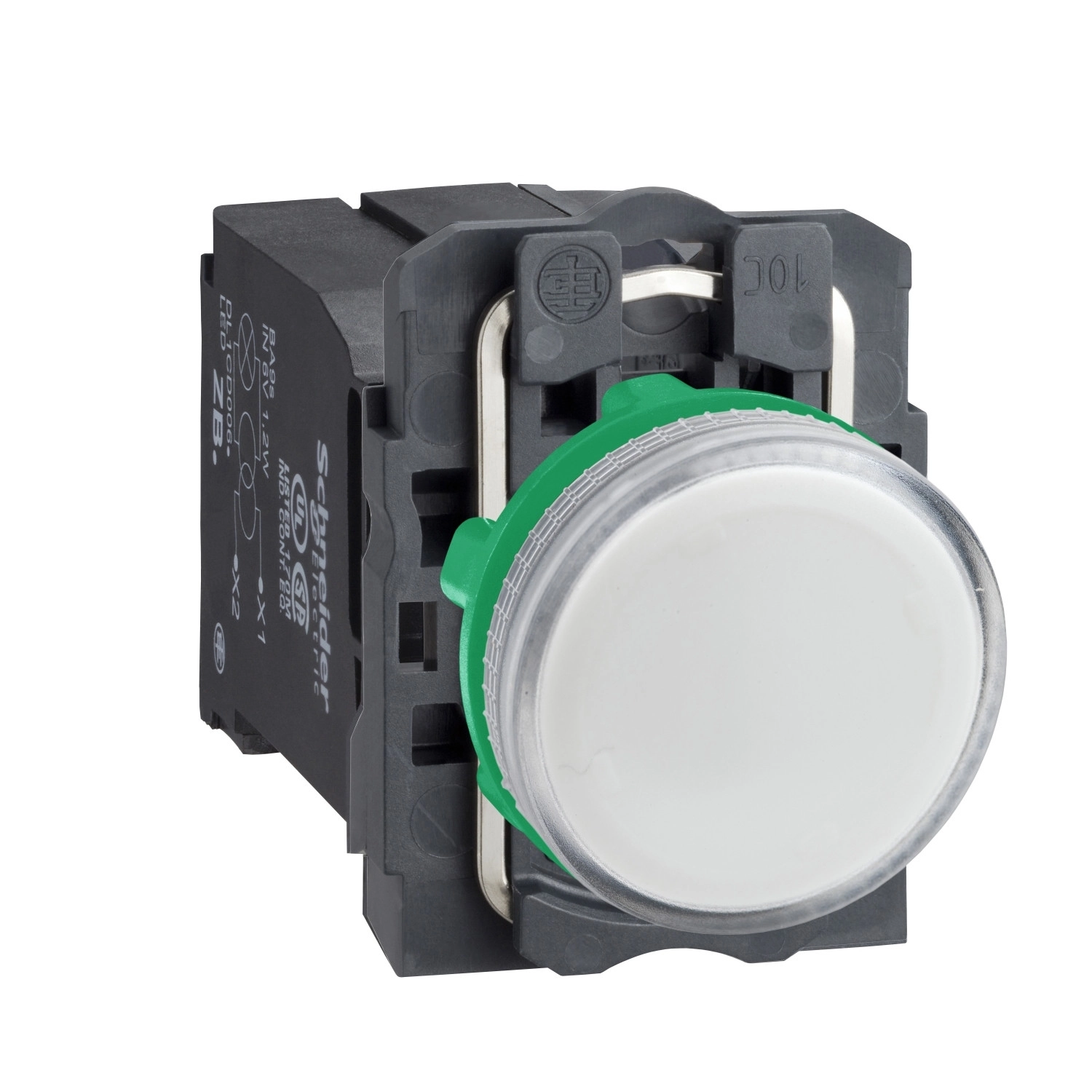

A Schneider Electric Harmony XB5 sorozatú XB5AV41 egy kiváló minőségű, fehér színű jelzőlámpa, amely tökéletes választás ipari környezetben és vezérlőpaneleken történő állapotjelzésre. Ez a komplett termék a Harmony XB5 termékcsalád részeként kínál megbízható vizuális visszajelzést különböző alkalmazásokban.
Az XB5AV41 jelzőlámpa 22,5 mm-es szerelési átmérővel rendelkezik, ami iparági szabvány, így könnyen beilleszthető a legtöbb szabványos vezérlőpanelbe. A lámpa sötétszürke műanyag kerettel és műanyag rögzítőgyűrűvel készül, ami nemcsak esztétikus megjelenést biztosít, hanem tartósságot is garantál. A standard, kerek formájú jelzőegység fehér színű, sima lencsével ellátott, ami tiszta és egyértelmű vizuális jelzést tesz lehetővé. A fehér színű jelzés ideális olyan környezetekben, ahol fontos a jól látható állapotjelzés.
Technikai szempontból az XB5AV41 izzós fényforrással működik, BA9s foglalattal, amelyet beépített 1,2 VA teljesítményű, 6 V-os transzformátoron keresztül táplál. A készülék 230-240 V AC tápfeszültséggel működik 50/60 Hz frekvencián, ami a legtöbb ipari környezetben elérhető. A jelzés típusa állandó (steady), tehát nem villogó. A termék csatlakoztatása csavaros kapcsokkal történik, és kétféle vezetékbekötési lehetőséget kínál: legfeljebb 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szabványnak megfelelően, vagy 1 x 0,22...2 x 2,5 mm² kábelvég nélkül.
A Harmony XB5AV41 jelzőlámpa kiemelkedő védelmi tulajdonságokkal rendelkezik. IP66, IP67, IP69 védettségi szinttel bír az IEC 60529 szerint, valamint IP69K védettséggel az ISO 20653 szerint, ami kivételesen jó védelmet biztosít por és nedvesség ellen. Emellett a termék NEMA 13 és NEMA 4X védelmi osztályba is tartozik. A készülék IK05 fokozatú ütésállósággal rendelkezik az IEC 50102 szabvány szerint. Az elektromos áramütés elleni védelmi osztálya II, az IEC 60536 szabványnak megfelelően, túlfeszültség kategóriája szintén II osztályú.
A termék különösen ellenálló a környezeti hatásokkal szemben, -40...55 °C közötti üzemi hőmérsékleten használható, tárolási hőmérséklet-tartománya pedig -40...70 °C. Kiváló rezgésállóságot mutat 5 gn (f=12...500 Hz) értékkel az IEC 60068-2-6 szerint, valamint ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint. A termék különleges ellenállóképességgel rendelkezik nagy nyomású mosással szemben, 7000000 Pa nyomást is elvisel 55 °C-on, 0,1 m távolságból.
A Harmony XB5AV41 jelzőlámpa számos nemzetközi szabványnak megfelel, többek között: CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60947-5-1 és JIS C8201-1. Rendelkezik CSA és UL tanúsítvánnyal is, ami garantálja a termék megbízhatóságát és biztonságát. A névleges szigetelési feszültség (Ui) 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint, míg a névleges lökőfeszültség-állóság (Uimp) 6 kV, szintén az IEC 60947-1 szabványnak megfelelően.
Méreteit tekintve a jelzőlámpa magassága 42 mm, szélessége 30 mm, mélysége pedig 55 mm. A szerelési vastagság 1-től 6 mm-ig terjedhet, ami rugalmas beépítési lehetőségeket biztosít különböző vastagságú panelekbe. A termék alacsony karbantartási igényű, hosszú élettartamú megoldást kínál ipari jelzési feladatokra.
Schneider Electric Harmony XB5 - XB5AV41 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Jelzőlámpa
Eszköz rövid neve: XB5
Keret anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fejforma: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejformája: Kerek
Sapka/lencse színe: Fehér
Kezelőfelület kiegészítő információ: Sima lencsével
Fényforrás: Izzó
Izzófoglalat: BA9s
Fényblokk tápellátás: Beépített transzformátoron keresztül 1,2 VA 6 V
Fényforrás színe: Fehér
Névleges tápfeszültség: 230...240 V AC 50/60 Hz
Kiegészítő jellemzők
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 55 mm
Kapcsok leírása: ISO n°1 (X1-X2)PL
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Jelzés típusa: Állandó
Eszköz megjelenítés: Komplett termék
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...55 °C
Elektromos áramütés elleni védelmi osztály: II. osztály az IEC 60536 szerint
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi szint: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védettségi szint: NEMA 13
NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok: CSA C22.2 No 14
IEC 60947-1
IEC 60947-5-4
JIS C8201-5-1
UL 508
IEC 60947-5-1
JIS C8201-1
Termék tanúsítványok: CSA
UL listed
Rezgésállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint
Méretek
Befogási vastagság: 1-6 mm / 0,04-0,24 in
a: 43 mm / 1,69 in
b: 30 mm / 1,18 in
c: 41,5 mm / 1,63 in
Nagy nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
