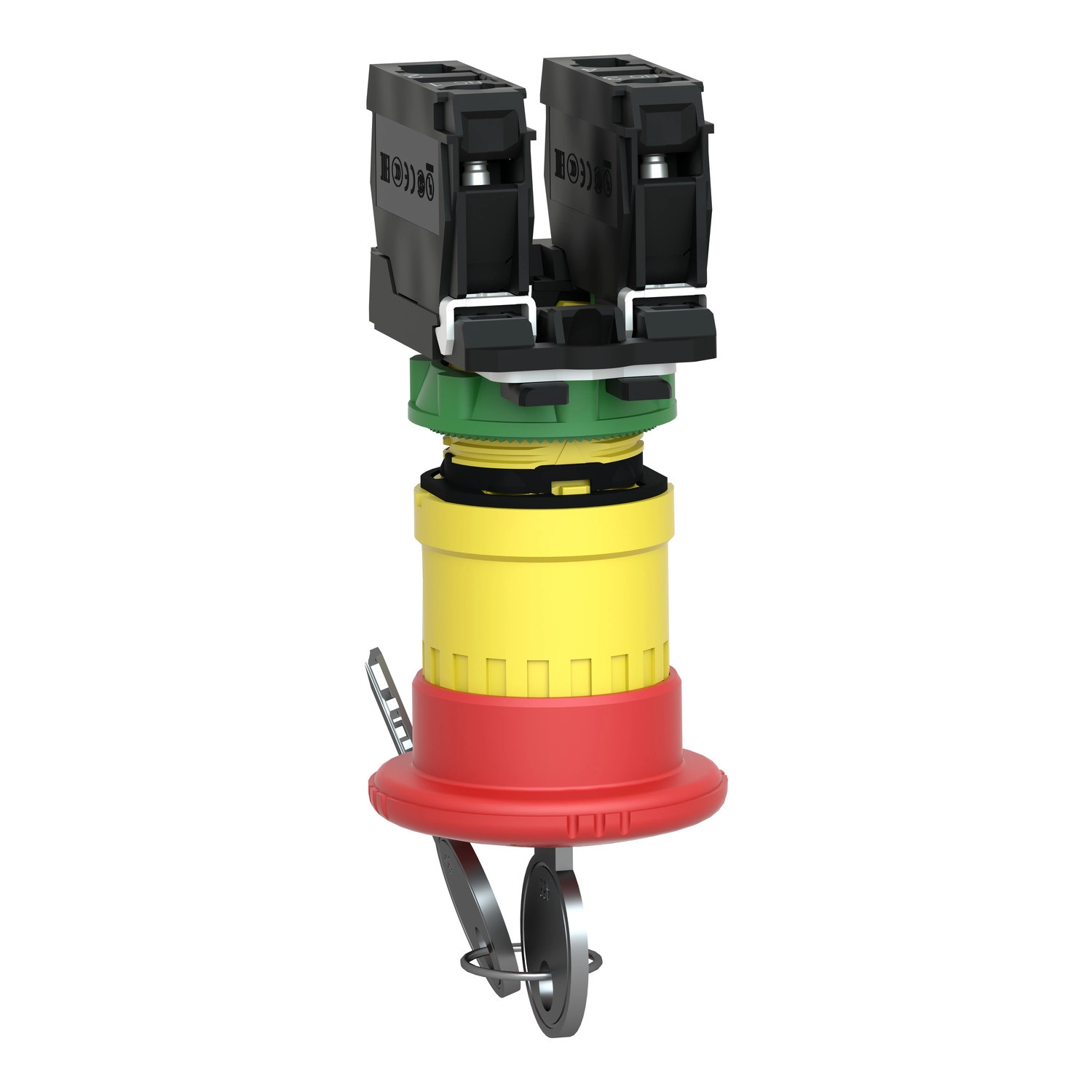

Schneider Electric Harmony XB5 - XB5AS9445 - komplett műanyag Ø40 gombafejű vészgomb, Ø22, kulcsos kioldó, 1NC+1NO

Nyitóérintkezők száma: 1

Záróérintkezők száma: 1

Védettség: IP66

Szélesség méret: 57,9999999999999 mm

Hosszúság méret: 86 mm

Magasság méret: 42 mm

Gyártó neve: Schneider Electric Zrt.

3 db azonnal, raktáron!

Schneider Electric Harmony XB5 - XB5AS9445 - komplett műanyag Ø40 gombafejű vészgomb, Ø22, kulcsos kioldó, 1NC+1NO

Name: Schneider Electric Harmony XB5 - XB5AS9445 - komplett műanyag Ø40 gombafejű vészgomb, Ø22, kulcsos kioldó, 1NC+1NO
Brand: Schneider Electric
SKU: 3389110903737
Price: 8480 HUF
Availability: InStock

8 480 Ft

3 db azonnal, raktáron!

3 db azonnal szállítható, nagyobb mennyiség egyedi rendelésre. Rendeld meg -n belül és átadjuk a futárnak!

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Schneider Electric Harmony XB5

Komplett vészgomb

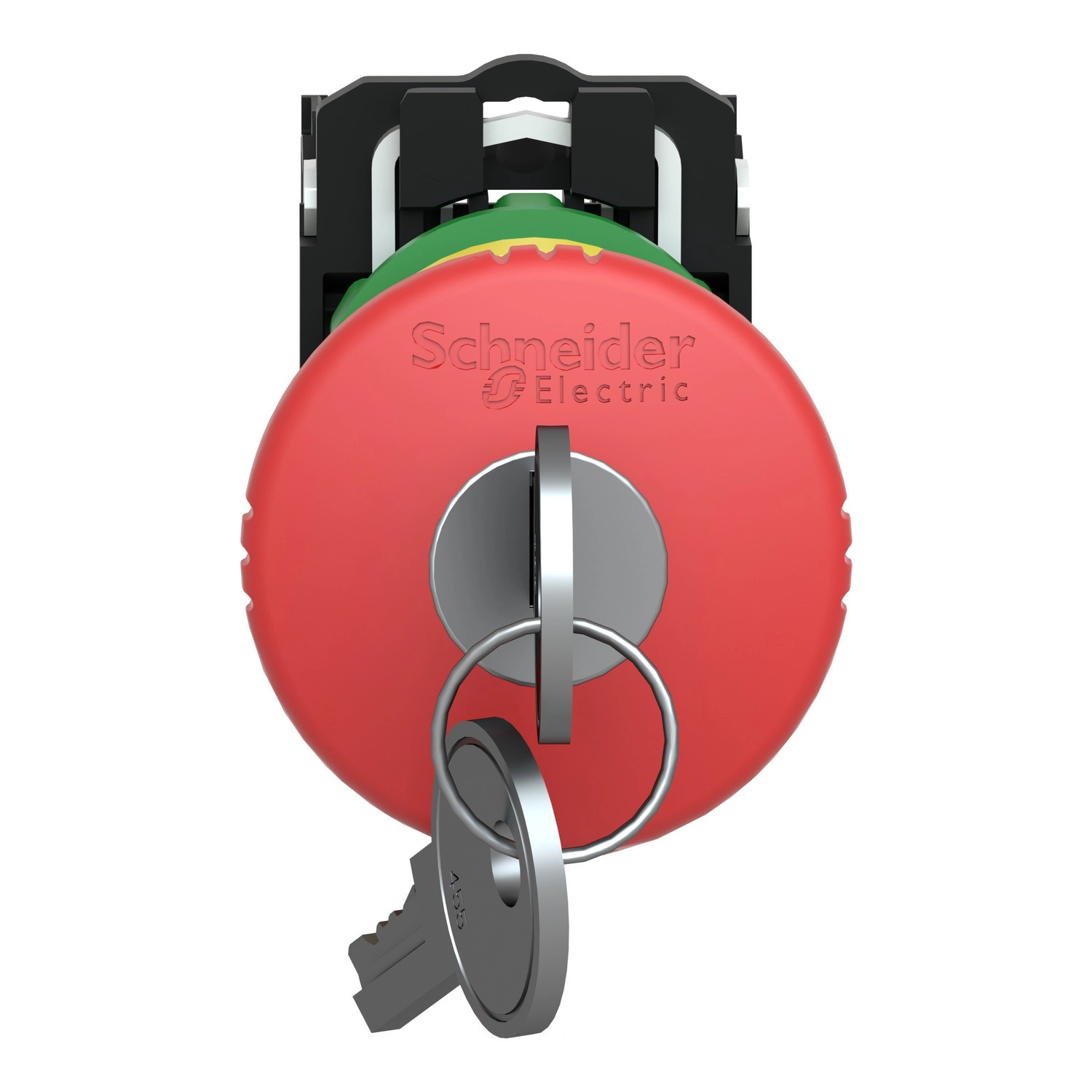

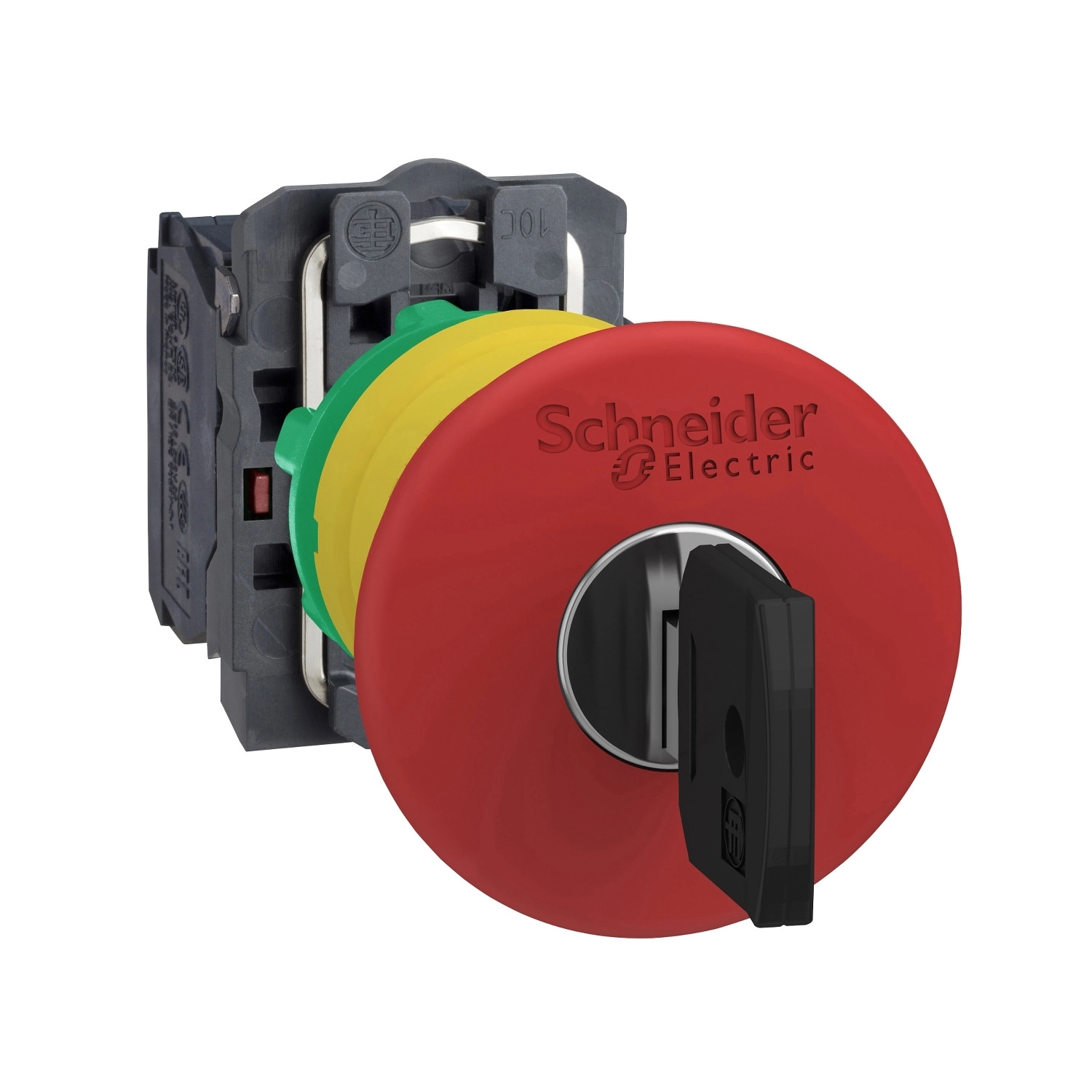

A Schneider Electric Harmony XB5 termékcsalád XB5AS9445 komplett műanyag vészgombja ideális megoldást kínál ipari környezetben való alkalmazásra, ahol a gépek és berendezések vészleállítása kritikus fontosságú a biztonságos üzemeltetés szempontjából. Ez a piros gombafejű vészgomb könnyen észrevehető és azonnal hozzáférhető vészhelyzetekben, így gyors reakciót tesz lehetővé a potenciálisan veszélyes szituációkban.

A termék szilárd, megbízható konstrukcióval rendelkezik, amely hosszú élettartamot biztosít még intenzív használat mellett is. A 40 mm átmérőjű piros gombafej és a mechanikus reteszelésű működtetés egyértelműen jelzi az aktivált állapotot, míg a kulcsos kioldás (455-ös kulcs) megakadályozza az illetéktelen visszaállítást. A vészgomb 22 mm-es rögzítési átmérővel könnyen beépíthető a szabványos kivágásokba, a sötétszürke műanyag előlap és a műanyag rögzítőgyűrű pedig esztétikus, ugyanakkor tartós megjelenést biztosít. A beépített 1NC+1NO érintkezőpár rugalmas kapcsolási lehetőségeket tesz lehetővé a vezérlőrendszerekben.

A Harmony XB5AS9445 vészgomb műszaki paraméterei lenyűgözőek: 300 000 ciklusos mechanikai élettartam, 1 millió ciklusos elektromos élettartam különböző terhelési feltételek mellett, IP66/67/69/69K védettség a por és víz behatolása ellen, valamint széles üzemi hőmérséklettartomány (-40°C-tól +70°C-ig). Az eszköz kiválóan ellenáll a vibrációnak (5 g, 2-500 Hz) és a rázkódásnak (30 g 18 ms vagy 50 g 11 ms időtartamig), így a legzordabb ipari környezetben is megbízhatóan működik. A termék megfelel a vonatkozó nemzetközi szabványoknak, beleértve az IEC 60947-5-1, IEC 60204-1 és ISO 13850 előírásait, valamint különböző tanúsító szervezetek (CSA, UL, BV, LROS, DNV) követelményeinek.

Az XB5AS9445 vészgomb csatlakoztatása csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékek bekötését teszik lehetővé érvéghüvellyel, vagy legalább 1 x 0,22 mm² keresztmetszetű vezeték bekötését érvéghüvely nélkül, az IEC 60947-1 szabványnak megfelelően. A termék villamos jellemzői szintén figyelemreméltóak: 600 V szigetelési feszültség (3-as szennyezettségi fokozat mellett), 6 kV lökőfeszültség-állóság, valamint különböző üzemi áramértékek AC-15 és DC-13 kategóriákban (például 3A 240V AC-15 vagy 0,27A 250V DC-13 üzemmódban). A pozitív nyitás funkció (az IEC 60947-5-1 K melléklete szerint) tovább növeli a biztonsági alkalmazások megbízhatóságát. A Harmony XB5AS9445 vészgomb ideális választás minden olyan ipari alkalmazáshoz, ahol a megbízható vészleállítás és a hosszú távú teljesítmény elsődleges fontosságú.

Schneider Electric Harmony XB5 - XB5AS9445 - komplett műanyag Ø40 gombafejű vészgomb, Ø22, kulcsos kioldó, 1NC+1NO műszaki adatok

Általános jellemzők

Termékcsalád: Harmony XB5

Termék típusa: Vészleállító nyomógomb, Vészleállító kapcsoló

Rövid terméknév: XB5

Előlap anyaga: Sötétszürke műanyag

Rögzítőgyűrű anyaga: Műanyag

Fejrész típusa: Standard

Szerelési átmérő: 22 mm

Jelzőegység fejének formája: Kerek

Működtető típusa: Kioldó működésű mechanikus reteszeléssel

Visszaállítás: Kulcsos kioldó

Működtető profilja: Piros gomba Ø 40 mm, jelölés nélküli

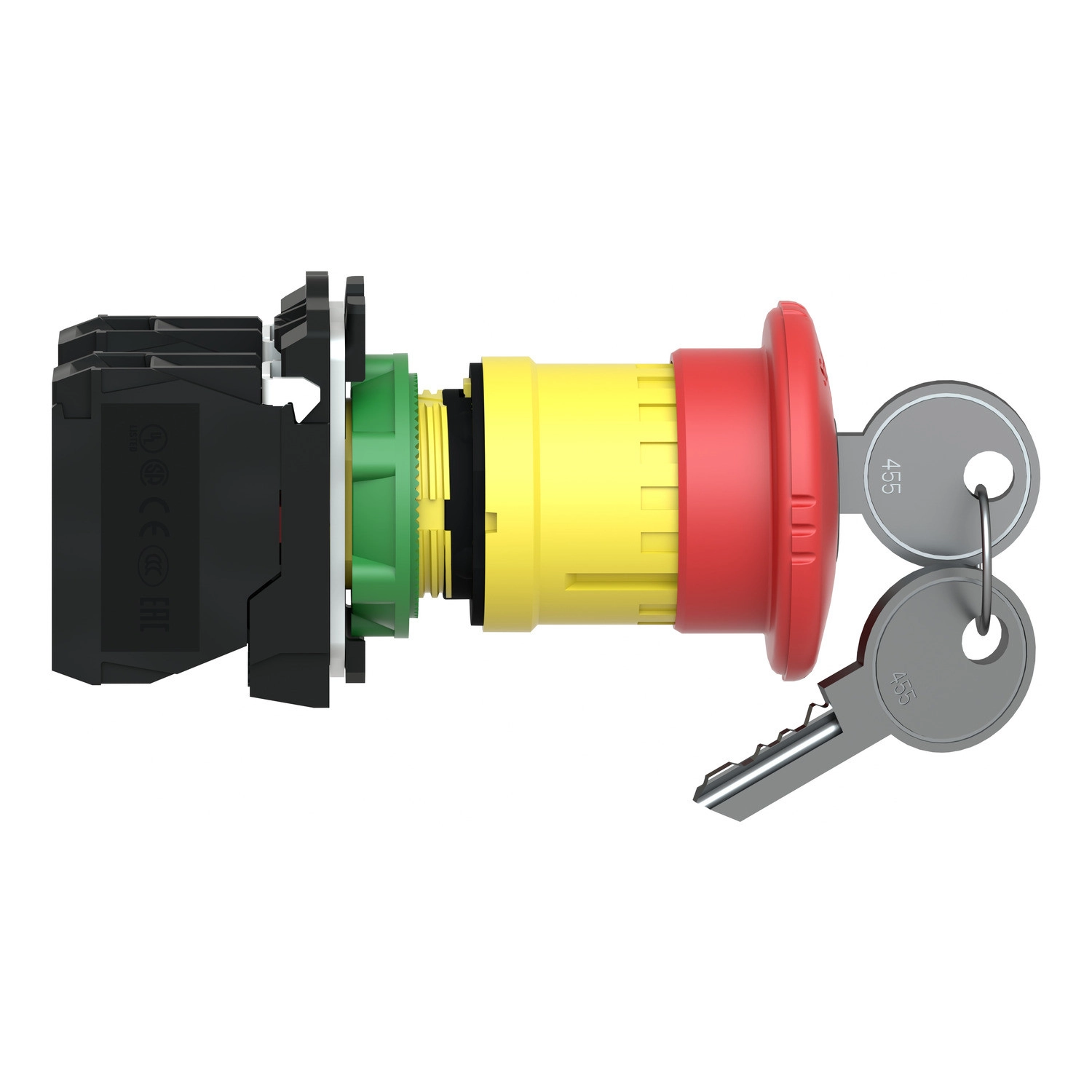

Kulcstípus: 455-ös kulcs

Kulcs kivételi pozíció: Középen

Érintkező típusa és összetétele: 1 NC + 1 NO

Érintkező működése: Lassú bontás

Csatlakozások

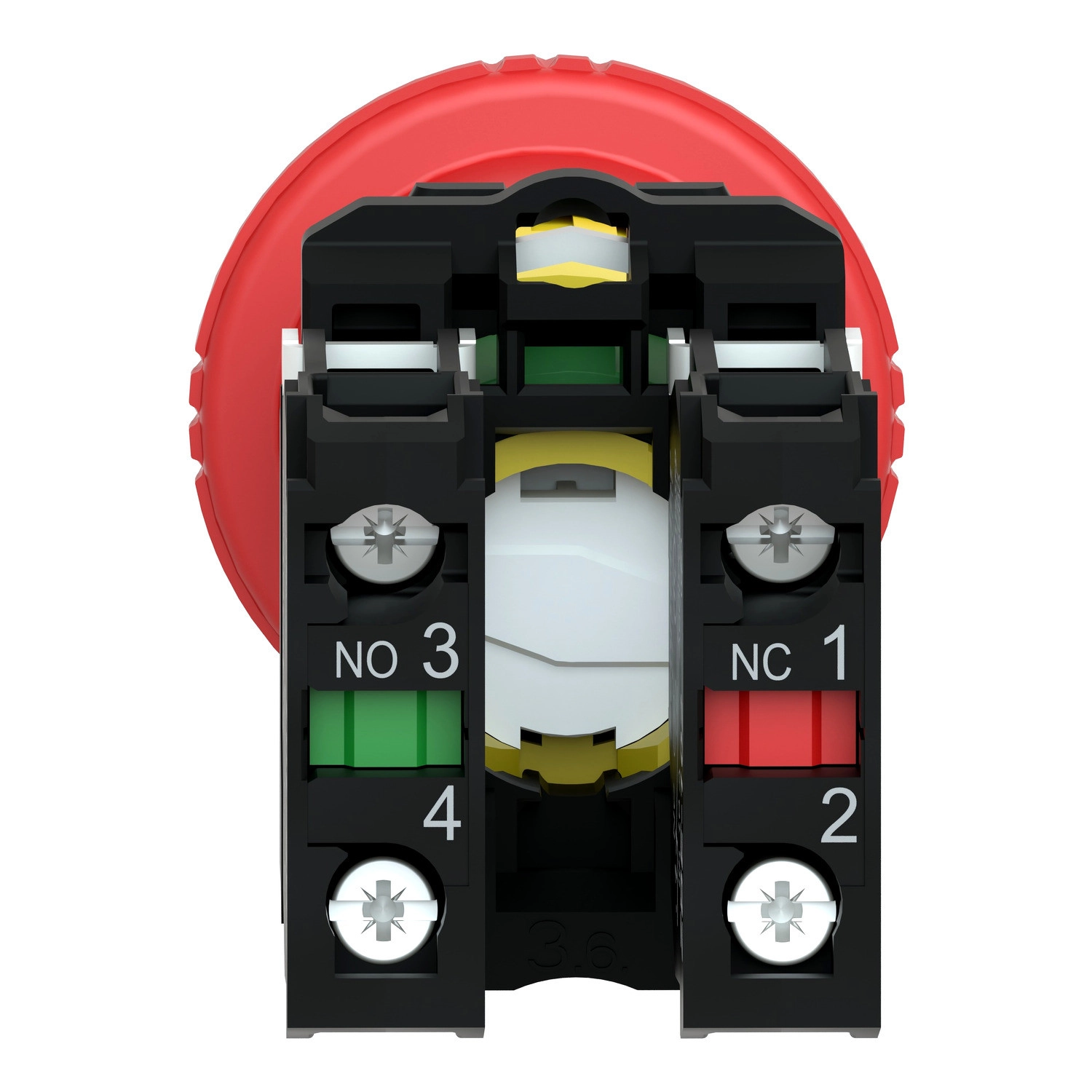

Kapocsjelölés ISO szerint: (11-12)NC, (13-14)NO

Csatlakozók: Csavaros sorkapocs, ≤ 2 x 1,5 mm² érvéghüvellyel, IEC 60947-1 szerinti

Csatlakozók: Csavaros sorkapocs, ≥ 1 x 0,22 mm² érvéghüvely nélkül, IEC 60947-1 szerinti

Kiegészítő adatok

Magasság: 43 mm

Szélesség: 40 mm

Mélység: 100 mm

Működési út: 1,5 mm (NC elektromos állapotváltozás)

Működési út: 2,6 mm (NO elektromos állapotváltozás)

Működési út: 4,3 mm (teljes út)

Működtetési erő: 44 N

Mechanikai élettartam: 300000 ciklus

Meghúzási nyomaték: 0,8...1,2 Nm IEC 60947-1 szerint

Csavarfej formája: Kereszthornyos Philips 1-es méretű csavarhúzóval

Csavarfej formája: Kereszthornyos Pozidriv 1-es méretű csavarhúzóval

Csavarfej formája: Hornyos Ø 4 mm lapos csavarhúzóval

Csavarfej formája: Hornyos Ø 5,5 mm lapos csavarhúzóval

Érintkezők anyaga: Ezüstötvözet (Ag/Ni)

Villamos jellemzők

Rövidzárlat védelem: 10 A gG típusú biztosíték IEC 60947-5-1 szerint

Hagyományos szabad levegőben mért termikus áram: 10 A IEC 60947-5-1 szerint

Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) IEC 60947-1 szerint

Névleges lökőfeszültség-állóság: 6 kV IEC 60947-1 szerint

Névleges üzemi áram: 3 A 240 V, AC-15, A600 IEC 60947-5-1 szerint

Névleges üzemi áram: 6 A 120 V, AC-15, A600 IEC 60947-5-1 szerint

Névleges üzemi áram: 0,1 A 600 V, DC-13, Q600 IEC 60947-5-1 szerint

Névleges üzemi áram: 0,27 A 250 V, DC-13, Q600 IEC 60947-5-1 szerint

Névleges üzemi áram: 0,55 A 125 V, DC-13, Q600 IEC 60947-5-1 szerint

Névleges üzemi áram: 1,2 A 600 V, AC-15, A600 IEC 60947-5-1 szerint

Környezeti jellemzők

Védettségi szint: IP66, IP67, IP69, IP69K IEC 60529 szerint

NEMA védettség: NEMA 13, NEMA 4X

IK védettségi szint: IK03 IEC 50102 szerint

Környezeti hőmérséklet tároláskor: -40...70 °C

Környezeti hőmérséklet üzemelés során: -40...70 °C

Túlfeszültségi kategória: II. osztály IEC 60536 szerint

Tanúsítványok

Szabványok: IEC 60204-1, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, UL 508, IEC 60364-5-53, ISO 13850, IEC 60947-5-5, IEC 60947-1, JIS C8201-1

Termék tanúsítványok: CSA, LROS (Lloyds hajózási regiszter), BV, UL listázott, DNV

Mechanikai jellemzők

Vibrációállóság: 5 gn (f = 2...500 Hz) IEC 60068-2-6 szerint

Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás IEC 60068-2-27 szerint

Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás IEC 60068-2-27 szerint

Termék adatok

Nyitóérintkezők száma

Záróérintkezők száma

Védettség

IP66

Szélesség méret

57,9999999999999 mm

Hosszúság méret

86 mm

Magasság méret

42 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3389110903737

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Gyártó

Schneider Electric

Kivitel

3389110903737

Védettség

IP66

Záróérintkezők száma

Gyártó/Márka

Schneider Electric

Tömeg

94 g/db

Cikkszám

3389110903737
