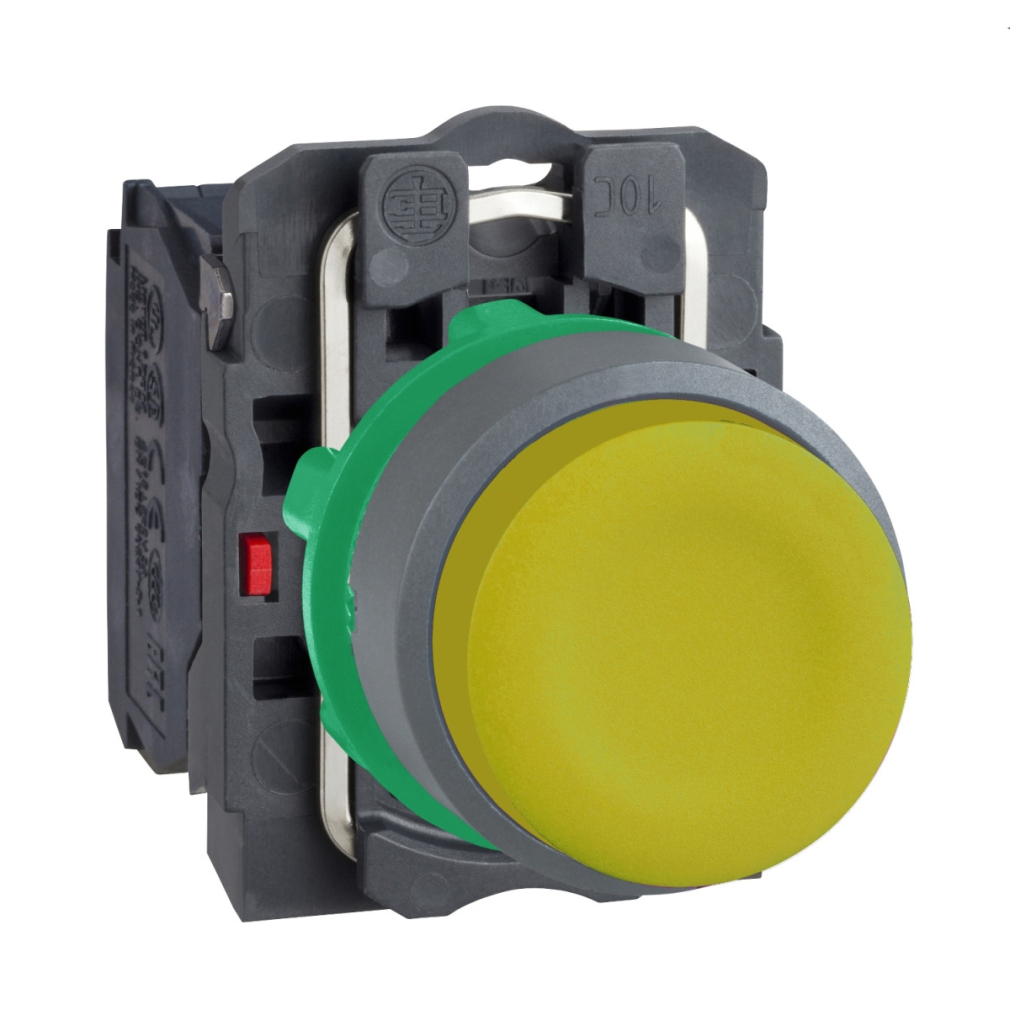

A Schneider Electric Harmony XB5 sorozatának XB5AP51C0 cikkszámú terméke egy professzionális kivitelű nyomógomb, amely ipari vezérlőpanelekhez és automatizálási rendszerekhez lett kifejlesztve. Ez a sárga színű, kiálló típusú nyomógomb szürke színű körgyűrűvel rendelkezik, amely tökéletesen illeszkedik a modern ipari környezetbe. Az XB5 sorozat a Schneider Electric megbízható vezérlőelemeiről ismert, így ez a nyomógomb is hosszú élettartamot és problémamentes működést biztosít.
A nyomógomb kialakítását tekintve kiemelkedik a kerek, sárga színű, kiálló működtető felülettel, amely átlátszó gumisapkával van ellátva a fokozott védelem érdekében. A szabványos 22,5 mm-es rögzítési átmérő lehetővé teszi a könnyű beépítést szinte bármilyen ipari vezérlőpanelbe. A termék rugós visszatérő működésű, ami azt jelenti, hogy aktiválás után automatikusan visszaáll alaphelyzetbe, így tökéletes választás pillanatkapcsolási funkciókhoz. A termék 1 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, ami sokoldalú felhasználást tesz lehetővé különböző kapcsolási feladatokban.
A műszaki specifikációk tekintetében az XB5AP51C0 nyomógomb kiemelkedő teljesítményt nyújt. A termék magassága 42 mm, szélessége 30 mm, mélysége pedig 61 mm, így kompakt méretének köszönhetően jól használható olyan helyeken is, ahol a helytakarékosság fontos szempont. Az IP66/IP67 védettségi fokozat kiváló védelmet biztosít por és nedvesség ellen, míg az IK03 ütésállósági besorolás garantálja a termék ellenállóságát a mechanikai behatásokkal szemben. A nyomógomb ellenáll a nagynyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságból), ami különösen hasznos olyan ipari környezetben, ahol rendszeres tisztításra van szükség. Az érintkezők ezüstötvözetből (Ag/Ni) készültek, biztosítva a kiváló elektromos vezetőképességet és a hosszú élettartamot. A működtetési erő 3,8 N az elektromos állapot megváltoztatásához, az elektromos tartósság pedig 1 000 000 kapcsolási ciklus különböző terhelési feltételek mellett, ami kivételes megbízhatóságot jelez.
A Schneider Electric XB5AP51C0 nyomógomb széleskörű felhasználási területtel rendelkezik. Kiválóan alkalmazható ipari automatizálási rendszerekben, gépi vezérlőpaneleken, gyártósorokon, valamint bármely olyan területen, ahol megbízható, könnyen felismerhető és nagy élettartamú kezelőelemekre van szükség. A termék kompatibilis a Schneider Electric széles kiegészítő választékával, így rugalmasan testreszabható különböző alkalmazásokhoz. A sárga szín különösen hasznos olyan környezetben, ahol a funkciók gyors vizuális azonosítása fontos, például biztonsági vagy vészhelyzeti funkcióknál. A nyomógomb konstrukciója és minősége megfelel a szigorú nemzetközi szabványoknak (IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-1, JIS C8201-1), és rendelkezik számos nemzetközi tanúsítvánnyal (DNV, CSA, UL listed, LROS, BV), így globális projektekben is megbízhatóan alkalmazható.
Schneider Electric Harmony XB5 - XB5AP51C0 - komplett műanyag nyomógomb, Ø22, gumisapkás, kiálló, visszatérő, 1NO, sárga, szürke körgyűrű műszaki adatok
Általános információk
Termékcsalád: Harmony XB5
Termék típus: Nyomógomb
Rövid terméknév: XB5
Kompatibilitás: Nem kompatibilis jelöléstartóval
Anyagok és kialakítás
Előlap anyaga: Műanyag, szürke színű
Fej típusa: Standard
Rögzítő gallér anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Jelzőegység fejformája: Kerek
Működtető típusa: Rugós visszatérő
Működtető profil: Sárga, kiálló, jelölés nélkül
Működtetővel kapcsolatos további információ: Átlátszó gumisapka
Elektromos tulajdonságok
Érintkező típusa és összetétele: 1 NO
Érintkező működése: Lassú bontás
Csatlakozások - kapcsok: Csavaros szorítókapcsok, ≤ 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros szorítókapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Kapcsok leírása ISO n°1: (13-14)NO
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Hagyományos szabad levegőben történő hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos tartósság: 1000000 ciklus AC-15, 2 A 230 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C melléklet szerint
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 61 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Pozitív nyitás: Nélkül
Működési út: 2,6 mm (NO elektromos állapot változása)
4,3 mm (teljes út)
Működtetési erő: 3,8 N NO elektromos állapot változásához
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Környezeti jellemzők
Védettségi szint (IP): IP66 az IEC 60529 szerint, IP67
NEMA védettségi szint: NEMA 13, NEMA 4X
Ütésállósági szint (IK): IK03 az IEC 50102 szerint
Védő kezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
Tanúsítványok és szabványok
Termék tanúsítványok: DNV, CSA, UL listed, LROS (Lloyds register of shipping), BV
Szabványok: IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-1, JIS C8201-1
Megbízhatóság
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V és 1 mA esetén tiszta környezetben az IEC 60947-5-4 szerint
Λ < 10exp(-8) 17 V és 5 mA esetén tiszta környezetben az IEC 60947-5-4 szerint
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés mindegyik tengelyen az IEC 60068-2-27 szerint
