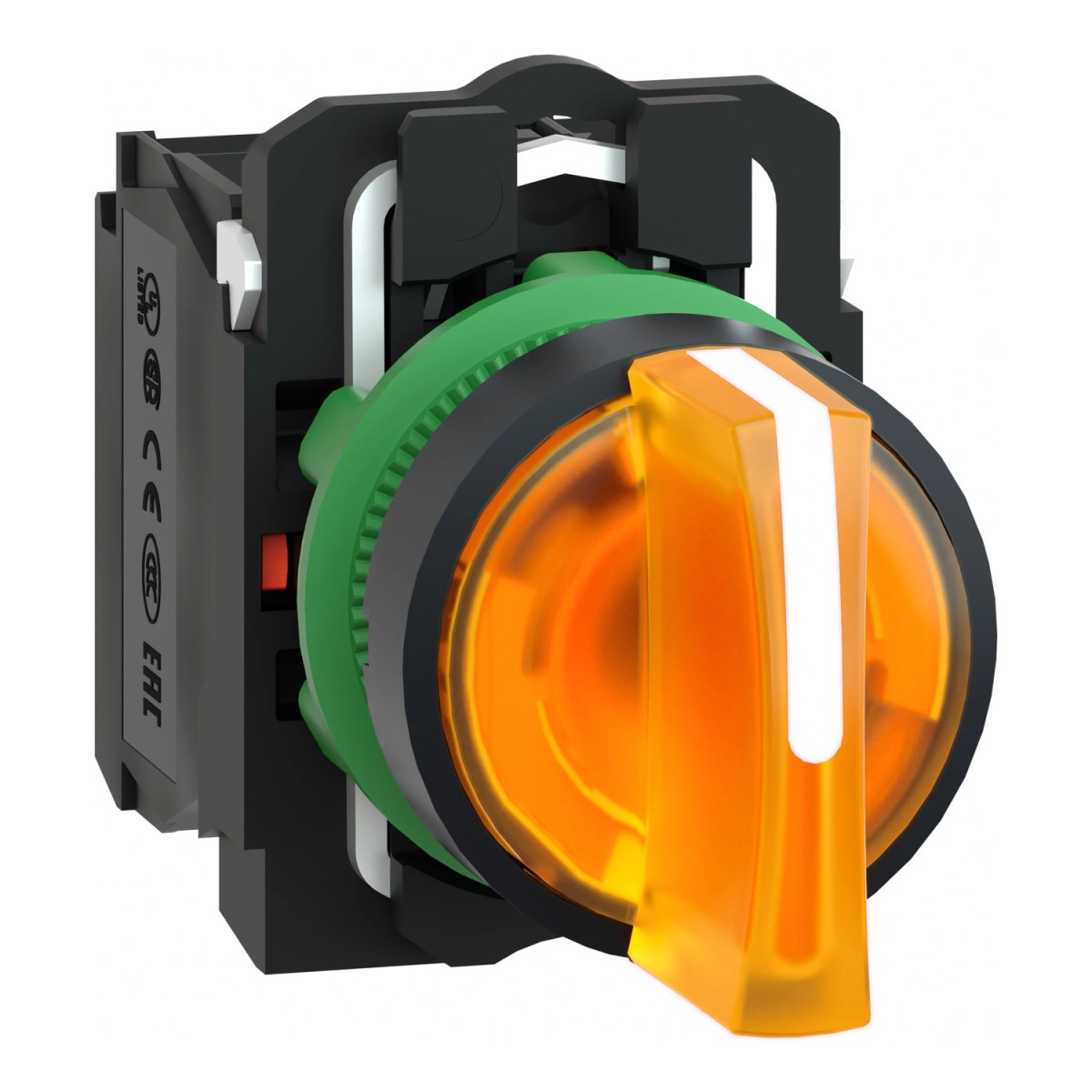

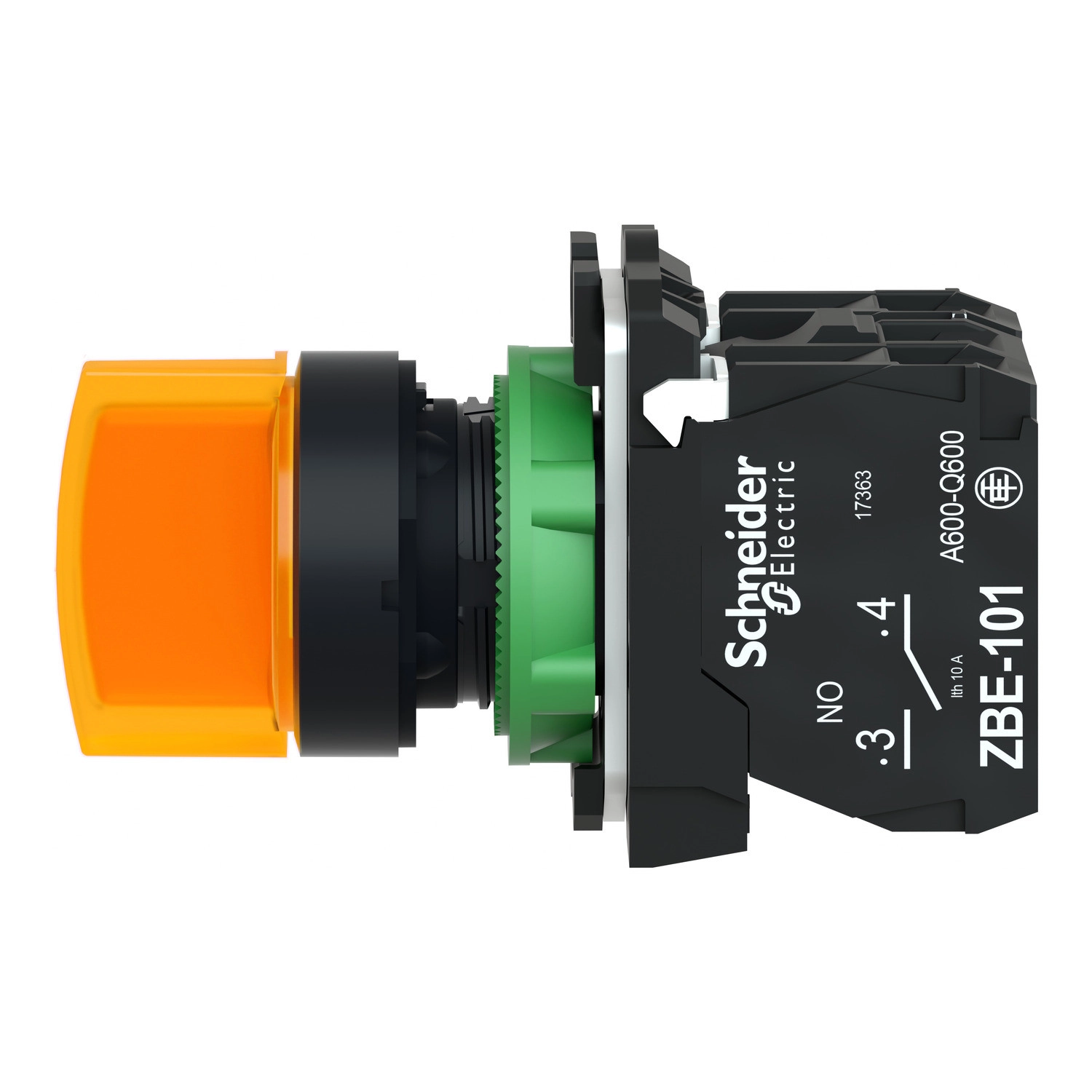

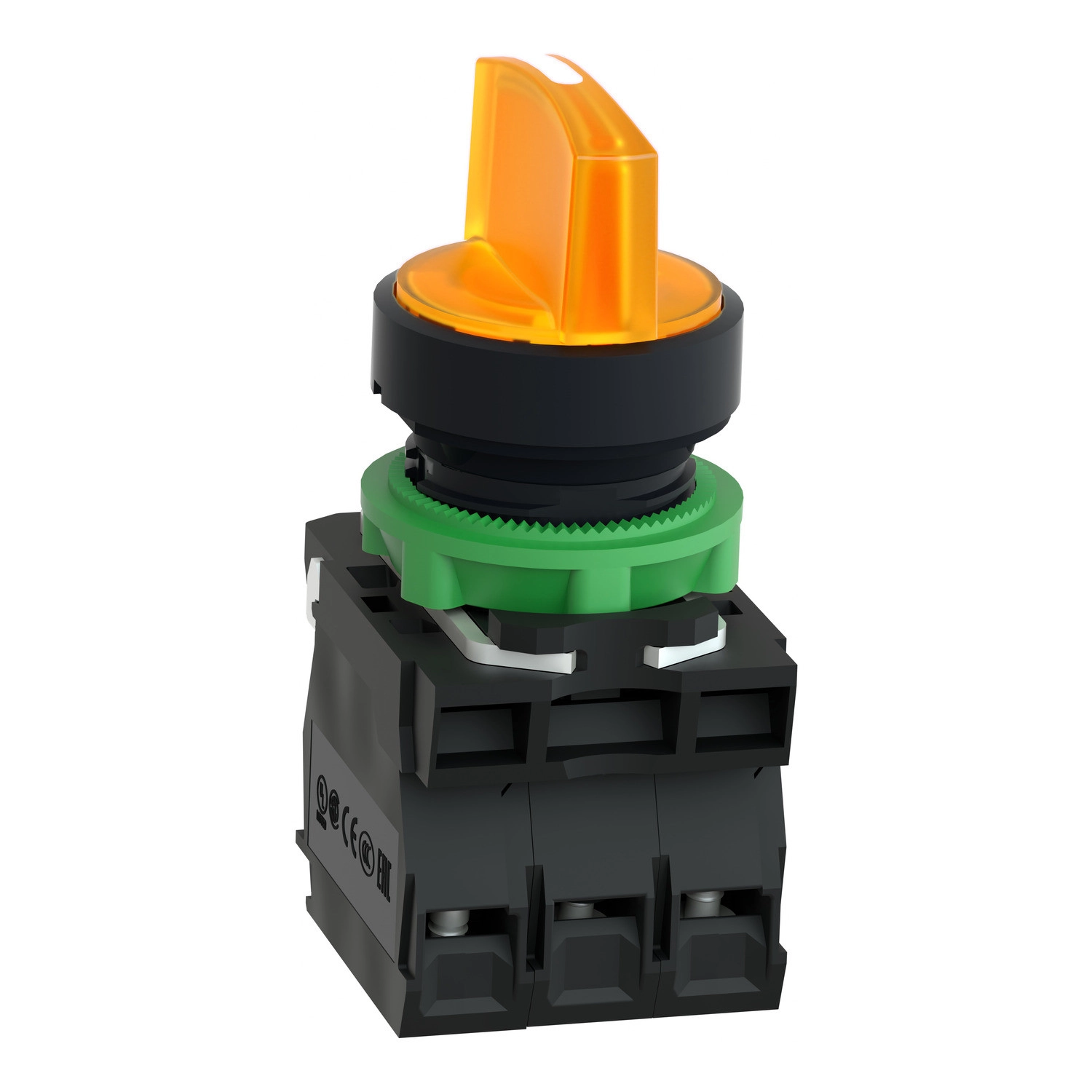

A Schneider Electric Harmony XB5 termékcsalád XB5AK135M5 típusú megvilágított választókapcsolója kiváló minőségű és sokoldalú vezérlőeszköz ipari és kereskedelmi alkalmazásokhoz. Ez a komplett műanyag kivitelű, LED világítással rendelkező kapcsoló nem csupán kimagasló teljesítményt nyújt, hanem a vizuális visszajelzés révén fokozott felhasználói élményt is biztosít a kezelők számára.
Az XB5AK135M5 választókapcsoló sötétszürke műanyag házban, feltűnő narancssárga standard fogóval és 22,5 mm-es szabványos beépítési átmérővel rendelkezik. A kapcsoló három pozícióba állítható (+/- 45°), ami rugalmas vezérlési lehetőségeket kínál különböző ipari folyamatokhoz. Érintkezőkonfigurációja 1 NO (záró) + 1 NC (nyitó), ami sokoldalú kapcsolási megoldásokat tesz lehetővé. A beépített univerzális LED-világítás 230-240 V AC tápfeszültségen működik 50/60 Hz frekvencián, 14 mA áramfelvétel mellett. A LED élettartama rendkívül hosszú, 100 000 óra névleges feszültség mellett 25 °C-on, ami minimális karbantartási igényt jelent.

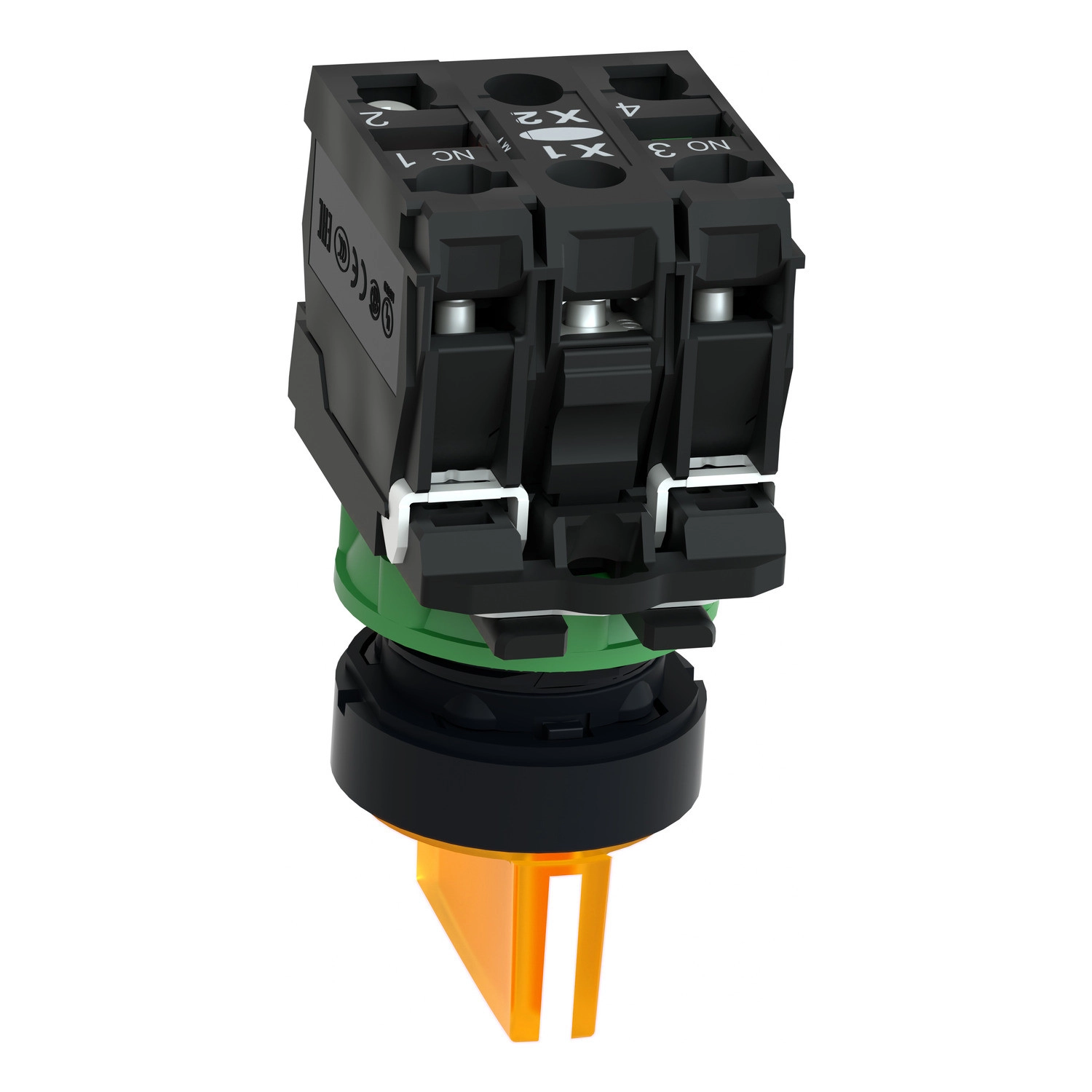

A kapocskiosztás megfelel az ISO n°1 szabványnak, ahol a 11-12 sorkapcsok a bontóérintkezőt, míg a 13-14 sorkapcsok a záróérintkezőt jelölik. A csatlakoztatás csavaros kapcsokkal történik, amelyek legfeljebb 2 x 1,5 mm² keresztmetszetű vezetéket fogadnak be kábelsaruval, vagy legalább 1 x 0,22 mm² keresztmetszetű vezetéket kábelsaru nélkül, az IEC 60947-1 szabványnak megfelelően. A kapcsoló kivitele rendkívül robusztus, mechanikai élettartama 500 000 kapcsolási ciklus, elektromos élettartama pedig akár 1 000 000 ciklus is lehet a különböző terhelési kategóriákban. Az üzemelési nyomaték 0,14 N.m, míg a meghúzási nyomaték 0,8-1,2 N.m az IEC 60947-1 szabványnak megfelelően.
Az XB5AK135M5 választókapcsoló kiváló védelmi tulajdonságokkal rendelkezik, többek között IP66, IP67, IP69, IP69K védettséggel, valamint NEMA 13 és NEMA 4X besorolással. Ez biztosítja, hogy a kapcsoló a legzordabb környezeti körülmények között is megbízhatóan működjön, beleértve a nagy nyomású mosást (7 000 000 Pa 55 °C-on, 0,1 m távolságból). A működési és tárolási hőmérséklettartománya -40 és +70 °C közötti, ami szélsőséges körülmények között is lehetővé teszi a használatát. Emellett IK05 fokozatú ütésállósággal, valamint kiváló rezgés- és lökésállósággal rendelkezik (5 gn 2-500 Hz frekvenciatartományban, illetve 30 gn / 50 gn gyorsulás mellett).
A kapcsoló elektromos paraméterei szintén kiemelkedőek, 600 V névleges szigetelési feszültséggel (Ui) és 6 kV névleges lökőfeszültség-állósággal (Uimp) rendelkezik az IEC 60947-1 szabvány szerint. Konvencionális szabad levegőben történő hőáram értéke (Ith) 10 A, míg névleges üzemi árama (Ie) változó a különböző alkalmazási kategóriákban, például 3 A 240 V-on AC-15 kategóriában. Az ezüstötvözet (Ag/Ni) érintkezők biztosítják a hosszú élettartamot és a megbízható működést. A kapcsoló megfelel számos nemzetközi szabványnak, többek között az IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, CSA C22.2 No 14, UL 508, JIS C8201-5-1 és JIS C8201-1 előírásoknak, valamint rendelkezik BV, UL, CSA, DNV és LROS tanúsítványokkal.
Schneider Electric Harmony XB5 - XB5AK135M5 - komplett műanyag LED világító választókapcsoló, Ø22, 3 állású, 230 VAC, 1NO+1NC, narancs műszaki adatok
Általános adatok
Termékcsalád: Harmony XB5
Terméktípus: Megvilágított választókapcsoló
Rövid terméknév: XB5
Előlap anyaga: Sötétszürke műanyag
Fejrész típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység formája: Kerek
Működtetés
Működtetőgomb típusa: Rögzített állású
Működtető profilja: Narancssárga standard fogó
Kapcsoló pozíciók: 3 állás +/- 45°
Elektromos jellemzők
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontás
Csatlakozás: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Izzófoglalat: Integrált LED
Névleges tápfeszültség: 230...240 V AC, 50/60 Hz
Áramfogyasztás: 14 mA
Jelzés típusa: Folyamatos
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Mechanikai adatok
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 70 mm
Kapocskiosztás ISO n°1 szerint: (11-12)NC, (13-14)NO
Mechanikai élettartam: 500000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Működtetési nyomaték: 0,14 N.m, NO elektromos állapotváltáskor
Védelmi fokozatok
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-4, CSA C22.2 No 14, UL 508, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
Környezeti feltételek
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Elektromos érintésvédelmi osztály: II. osztály az IEC 60536 szerint
