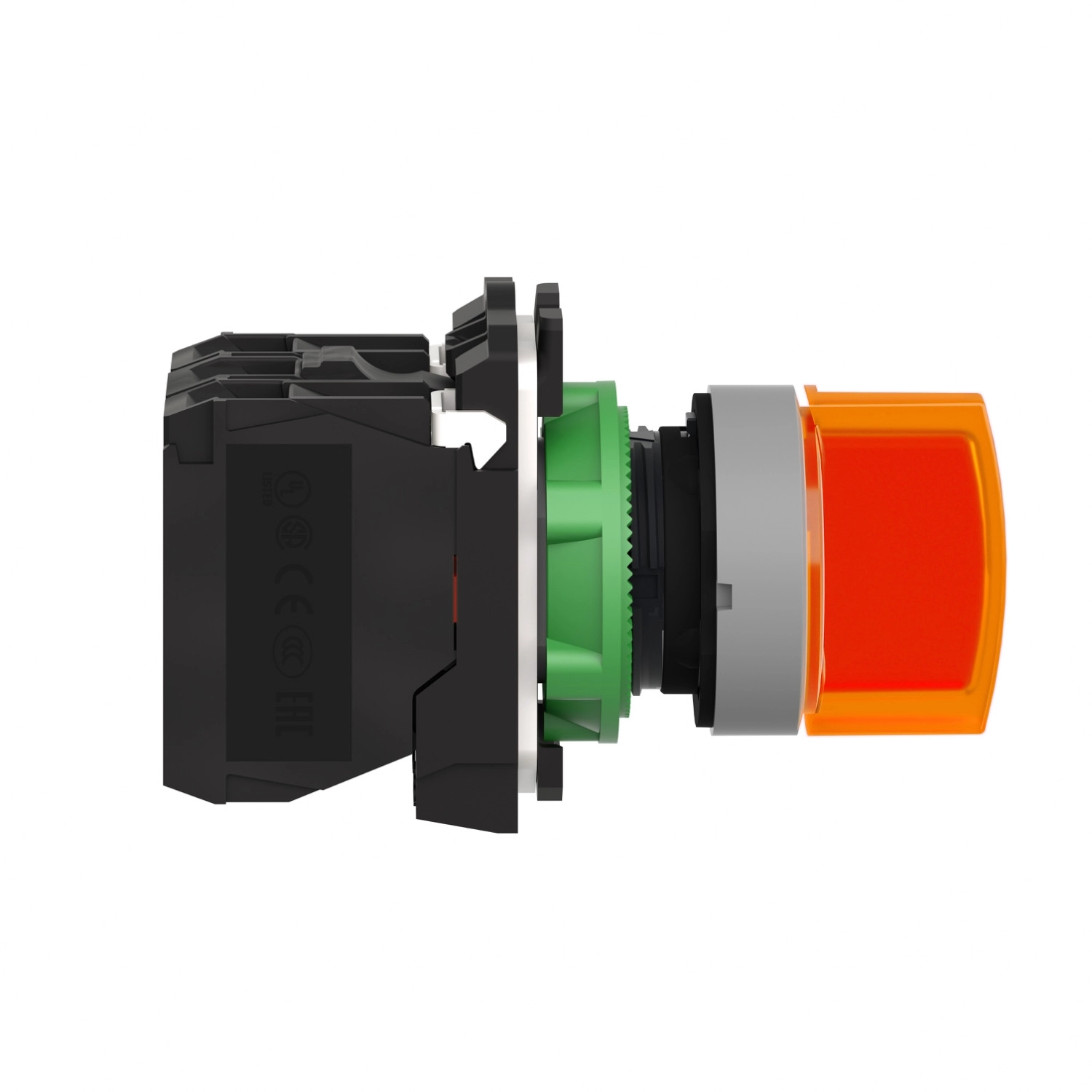

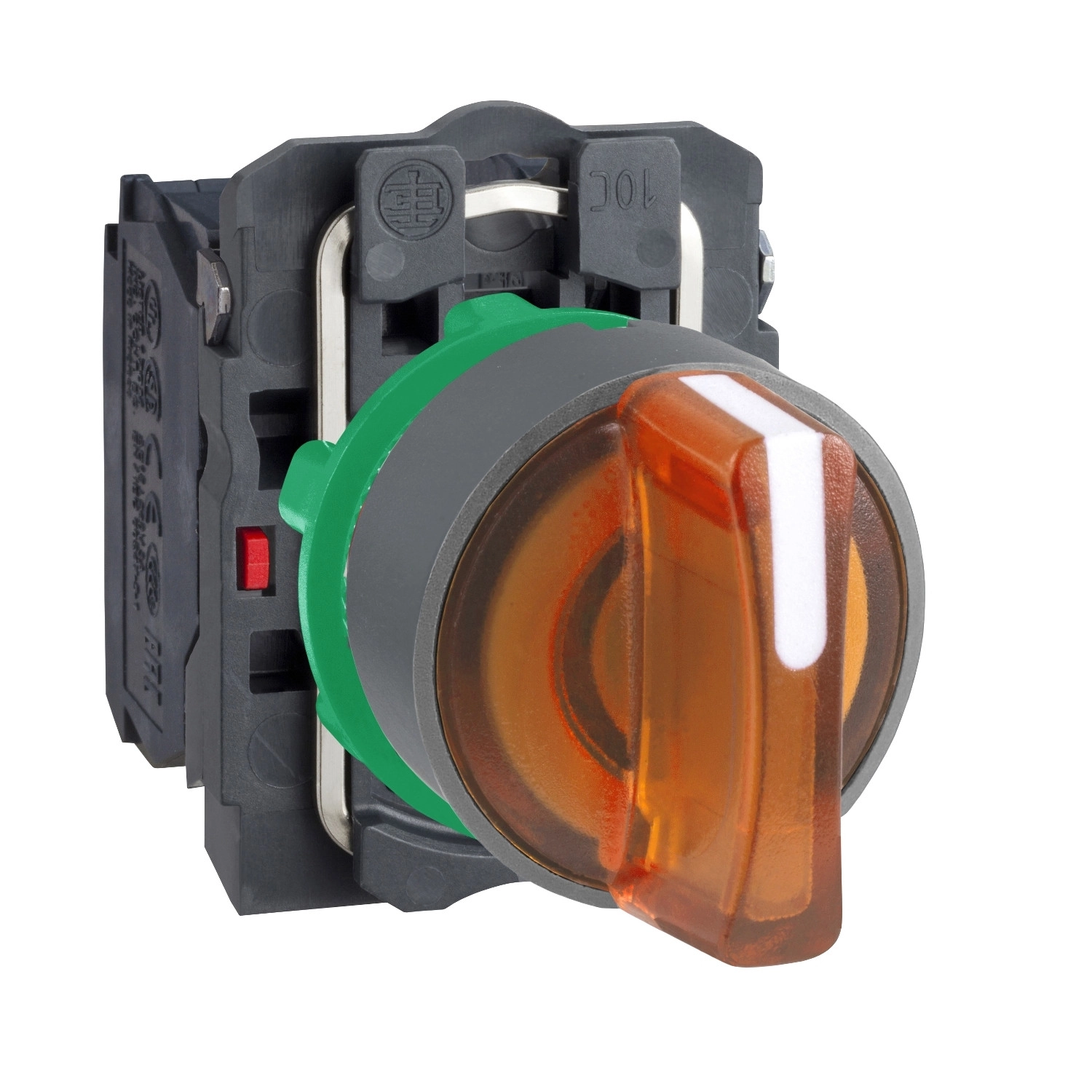

A Schneider Electric Harmony XB5 termékcsaládba tartozó XB5AK135G5C0 világító választókapcsoló egy kimagasló minőségű, professzionális vezérlőelem, amely kiváló megoldást nyújt különböző ipari alkalmazások és vezérlőrendszerek számára. A termék szürke színű műanyag keret és narancs színű fogantyú kombinációjával rendelkezik, amely nemcsak esztétikus megjelenést biztosít, hanem a vizuális visszajelzést is segíti. A 22 mm-es szabványos szerelési átmérővel könnyedén beilleszthető a legtöbb ipari kapcsolópanelbe.
Ez a világító választókapcsoló három pozícióval rendelkezik, amelyek között a fogantyú +/- 45°-os elforgatásával lehet váltani. A stay put kivitelű működtetés biztosítja, hogy a kapcsoló az adott pozícióban maradjon a beállítás után. A kapcsoló 1NO + 1NC érintkezőkonfigurációval rendelkezik, amely megfelelő rugalmasságot biztosít a vezérlőkörök kialakítása során. A beépített univerzális LED világítás 110...120 V AC tápfeszültségnél működik 50/60 Hz frekvencián, és állandó jelzést biztosít, ami segíti az üzemi állapot gyors azonosítását.
A termék számos kiváló műszaki paraméterrel rendelkezik, amelyek biztosítják a hosszú élettartamot és a megbízható működést. A 500 000 mechanikai kapcsolási ciklus és a Slow-break (lassú bontású) érintkezőműködés garantálja a tartósságot a gyakori kapcsolások mellett is. A csavarszorítós csatlakozóknak köszönhetően többféle vezetékmérettel használható: <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint, vagy >= 1 x 0,22 mm² kábelvég nélkül. Az IP66 és IP67 védettségi szint kiváló védelmet nyújt por és víz ellen, így a kapcsoló akár mosóberendezéssel tisztított környezetben is alkalmazható (7000000 Pa nyomásig 55 °C-on, 0,1 m távolságból). Az IEC 60947-5-1 K melléklete szerinti pozitív nyitás további biztonsági funkciót jelent a készüléknek.
A Schneider Electric XB5AK135G5C0 választókapcsoló számos ipari alkalmazásban használható, beleértve a gépvezérlést, gyártósorokat, vezérlőpaneleket, és minden olyan helyet, ahol megbízható, vizuális visszajelzéssel ellátott kapcsolóra van szükség. Az eszköz 10 A hagyományos szabad levegőn történő hőáramot biztosít az IEC 60947-5-1 szerint, és a különböző szabványos terhelési kategóriákban (AC-15, DC-13) is megbízhatóan teljesít. A kapcsoló szigetelési feszültsége 600 V (3-as szennyezettségi fok mellett) az IEC 60947-1 szerint, míg az impulzus-állósági feszültsége 6 kV. Az eszköz széles hőmérséklettartományban (-40...+70 °C) használható, ami alkalmassá teszi szélsőséges környezeti feltételek melletti működésre is. Az IEC 60536 szerint a termék II. érintésvédelmi osztályba tartozik, tovább növelve a biztonságos használatot.
Schneider Electric Harmony XB5 - XB5AK135G5C0 - komplett műanyag LED világító választókapcsoló, Ø22, 3 állású, 120 VAC, 1NO+1NC, narancs, szürke körgyűrű műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító választókapcsoló
Rövid készüléknév: XB5
Előlapi gyűrű anyaga: Szürke színű műanyag
Fej típusa: Szabványos
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: stay put
Működtető profilja: Narancs standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontás
Csatlakozások - kapcsok: Csavarszorításos kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavarszorításos kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Izzó foglalat: Integrált LED
Névleges tápfeszültség: 110...120 V AC 50/60 Hz-en
Kiegészítő információk
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 70 mm

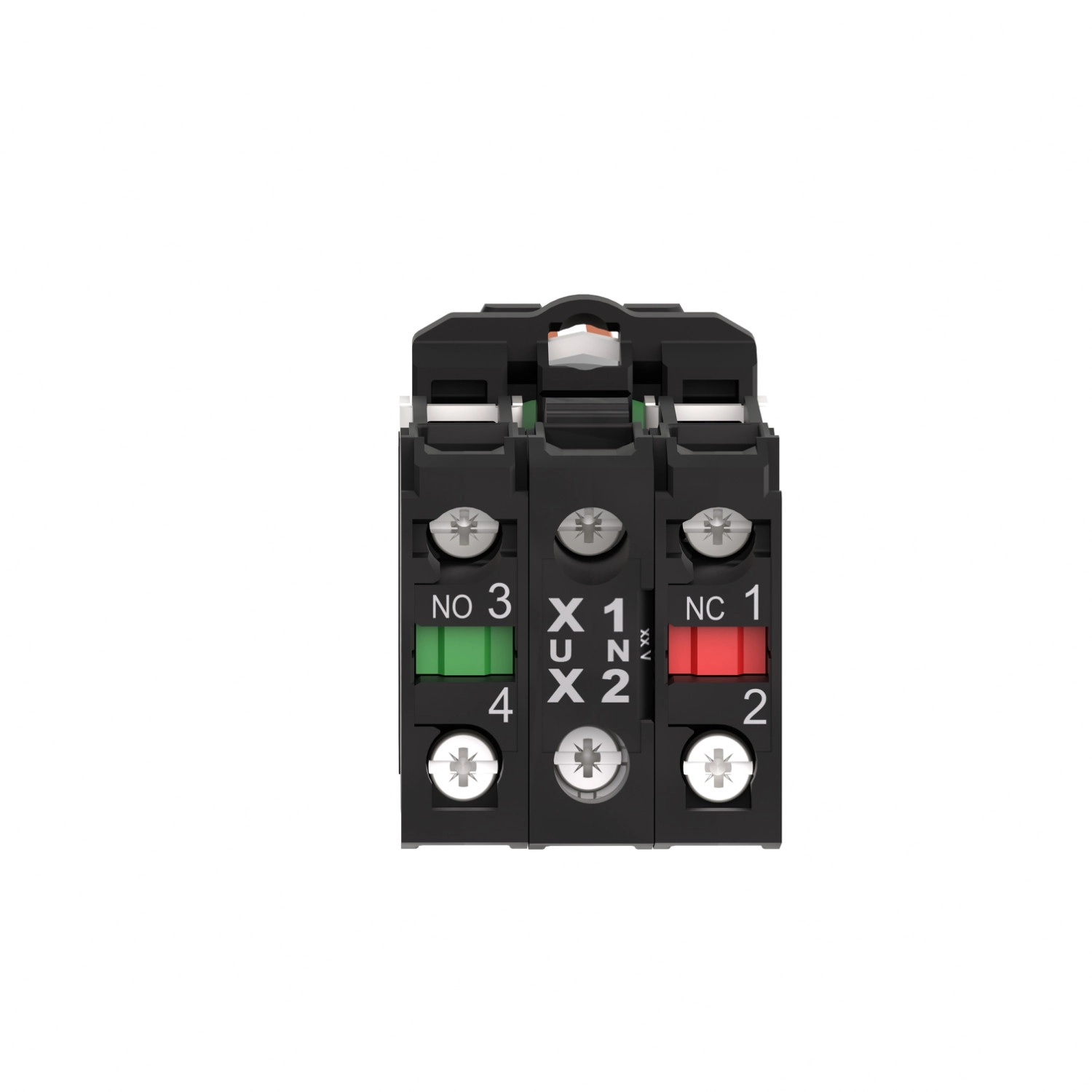

Kapcsok leírása ISO n°1: (11-12)NC
(13-14)NO
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Szabványos érintkezők
Pozitív nyitás: IEC 60947-5-1 K mellékletének megfelelően
Üzemi nyomaték: 0,14 N.m NO elektromos állapot változásnál
Mechanikai élettartam: 500000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kompatibilis kereszthornyú 1. sz. Philips csavarhúzóval
Kompatibilis kereszthornyú 1. sz. pozidriv csavarhúzóval
Kompatibilis lapos Ø 4 mm csavarhúzóval
Kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkezők anyaga: Ezüstötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Hagyományos szabad levegőn történő hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges impulzus-állósági feszültség: 6 kV az IEC 60947-1 szerint
Elektromos paraméterek
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus különböző terhelési feltételek mellett
Jelzés típusa: Folyamatos
Fényforrás: Univerzális LED
Tápfeszültség határértékek: 100...132 V AC
Áramfelvétel: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Környezeti jellemzők
Védő kezelés: TH
Környezeti hőmérséklet tárolás esetén: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Érintésvédelmi osztály: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14
IEC 60947-5-1
JIS C8201-5-1
UL 508
IEC 60947-1
IEC 60947-5-4
JIS C8201-1
Termék tanúsítványok: BV
UL
CSA
DNV
LROS (Lloyds register of shipping)
