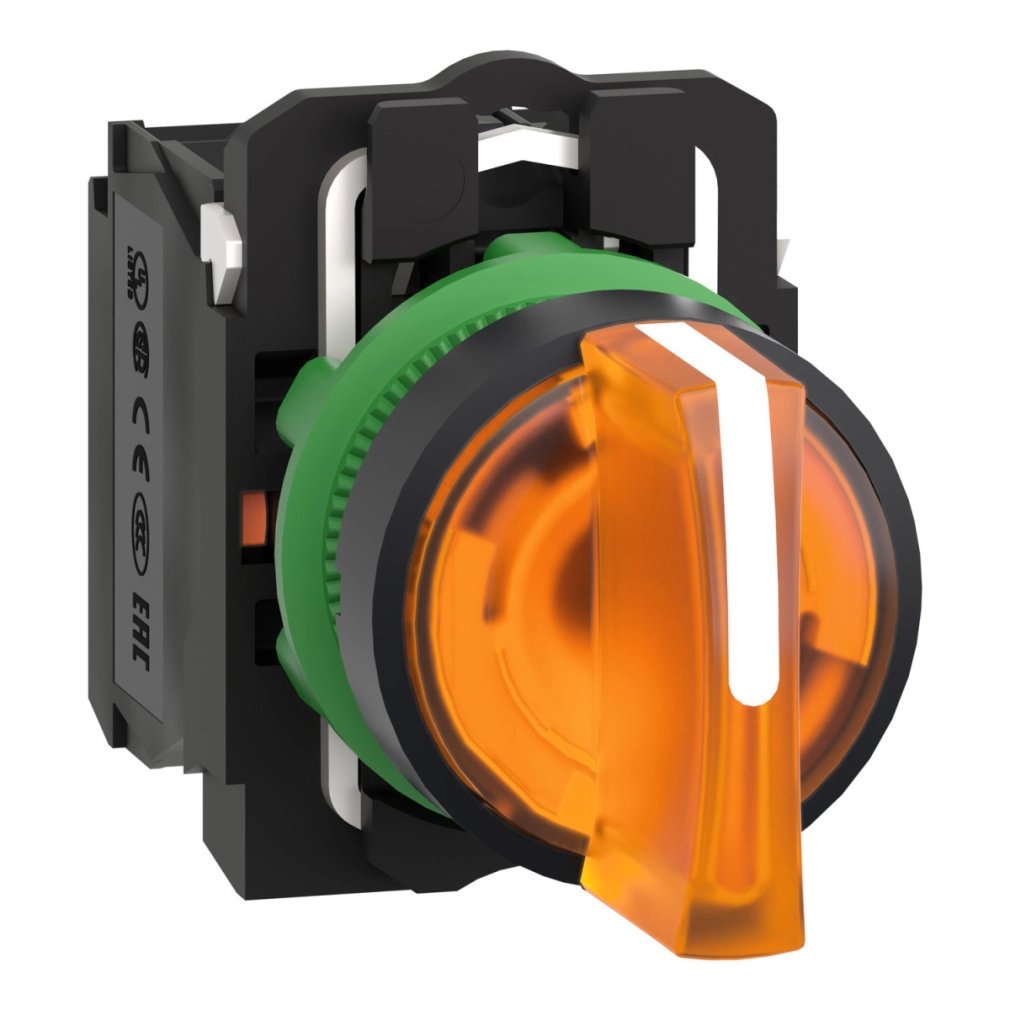

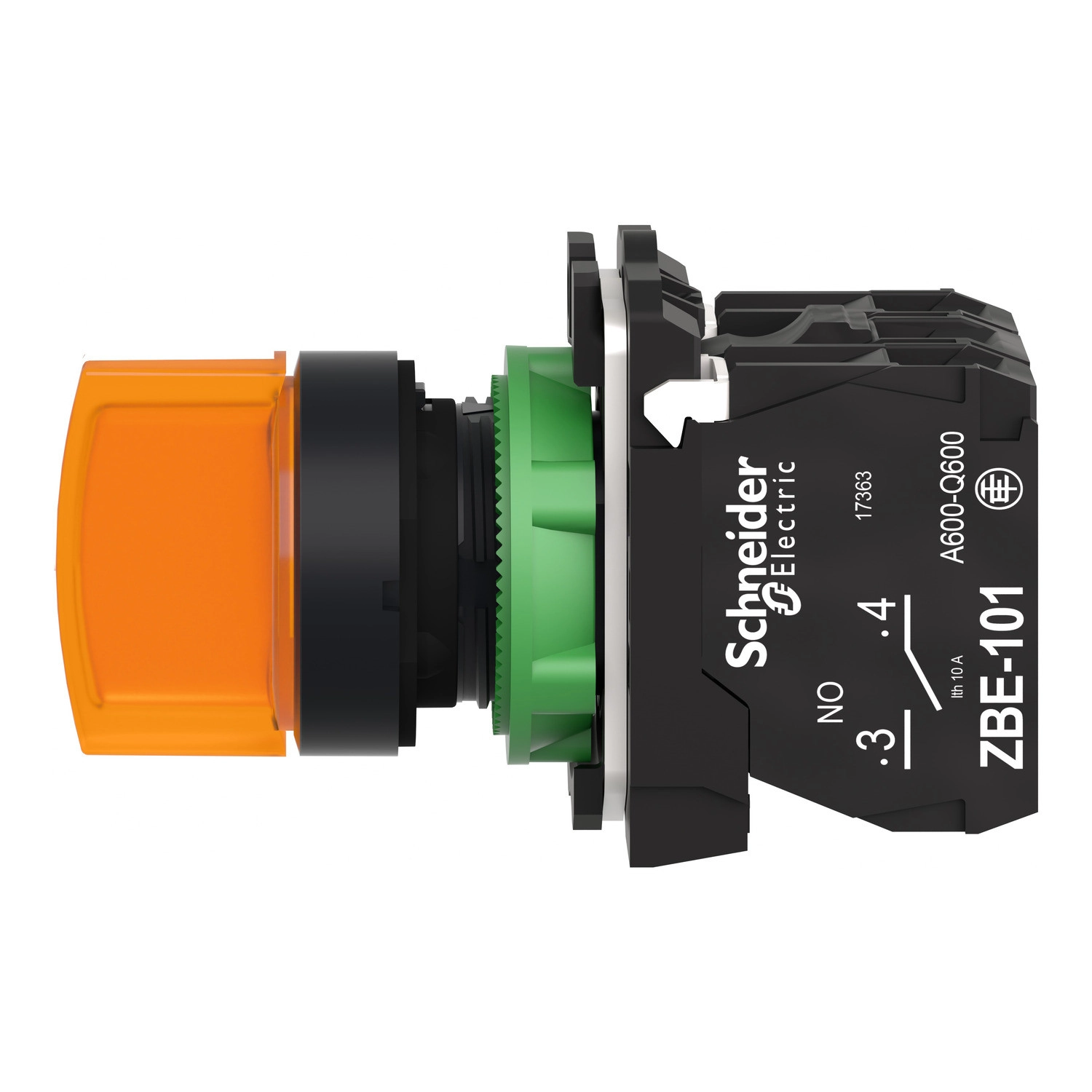

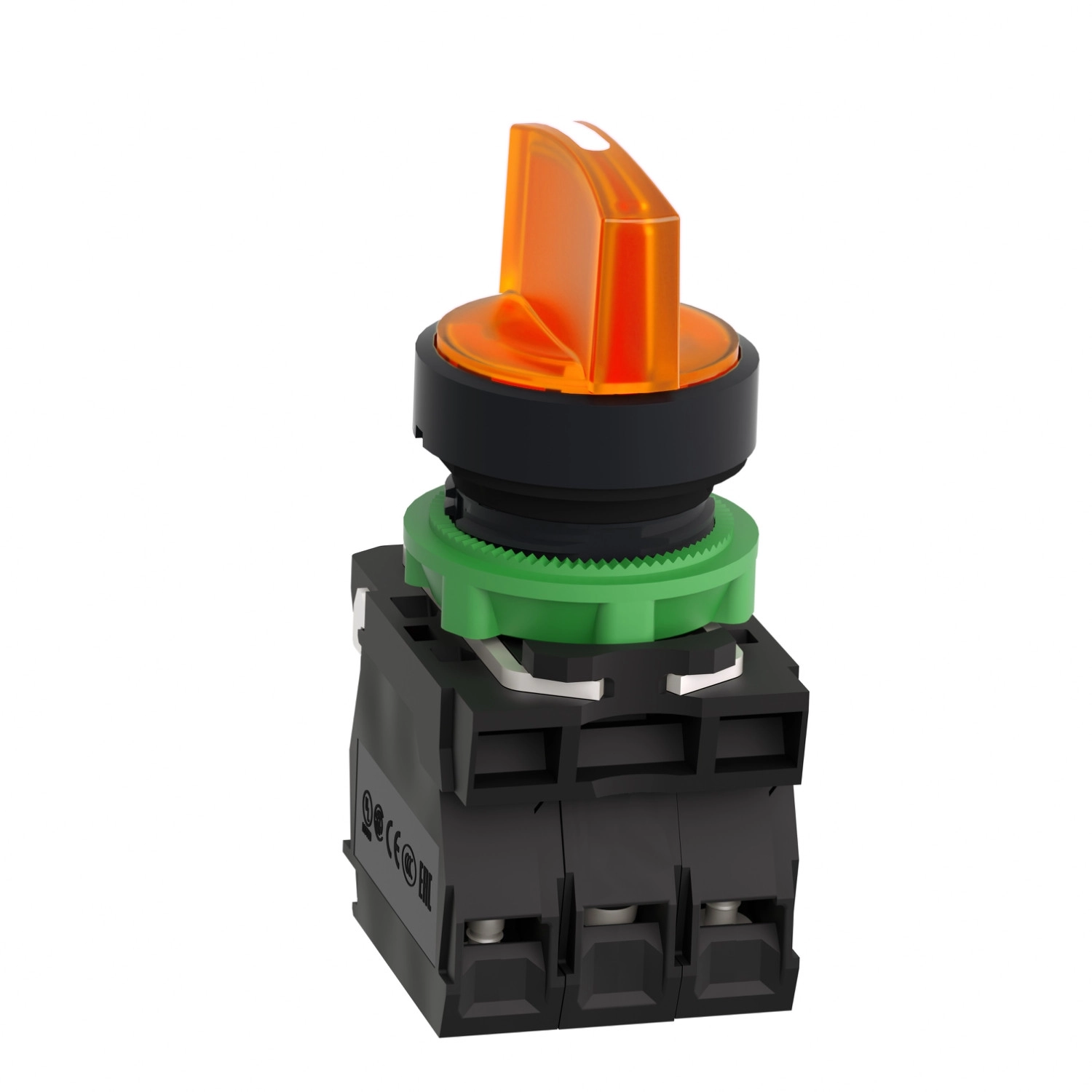

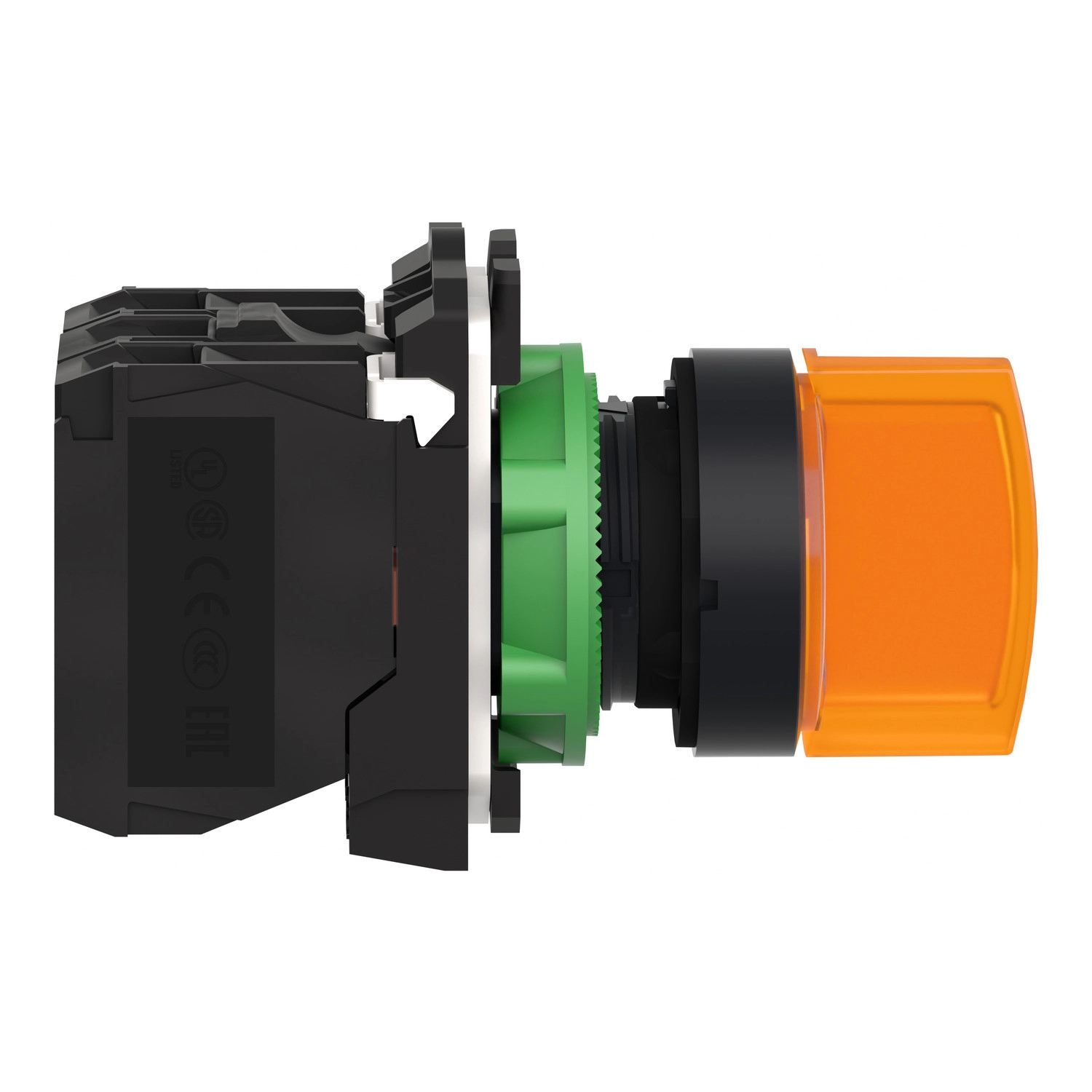

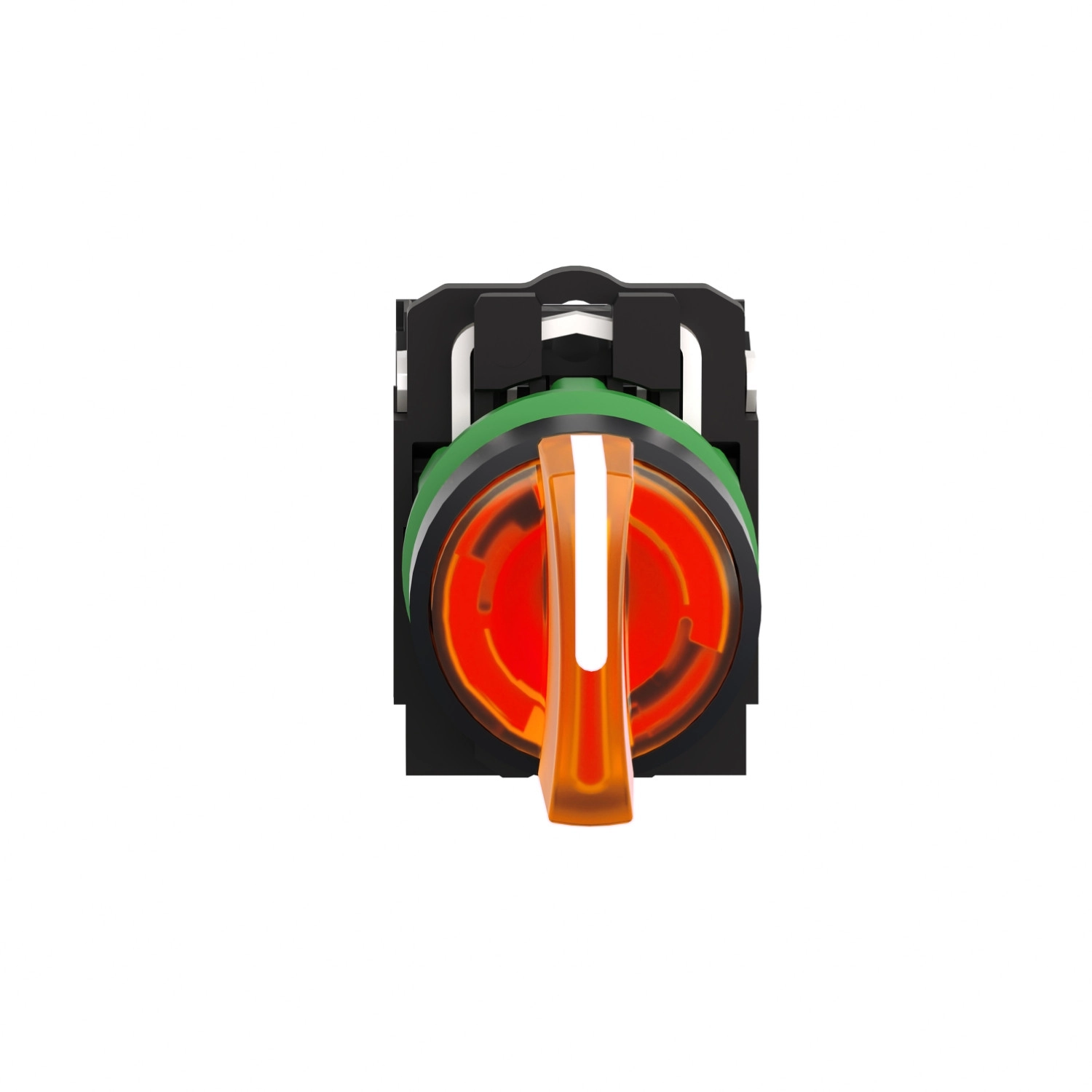

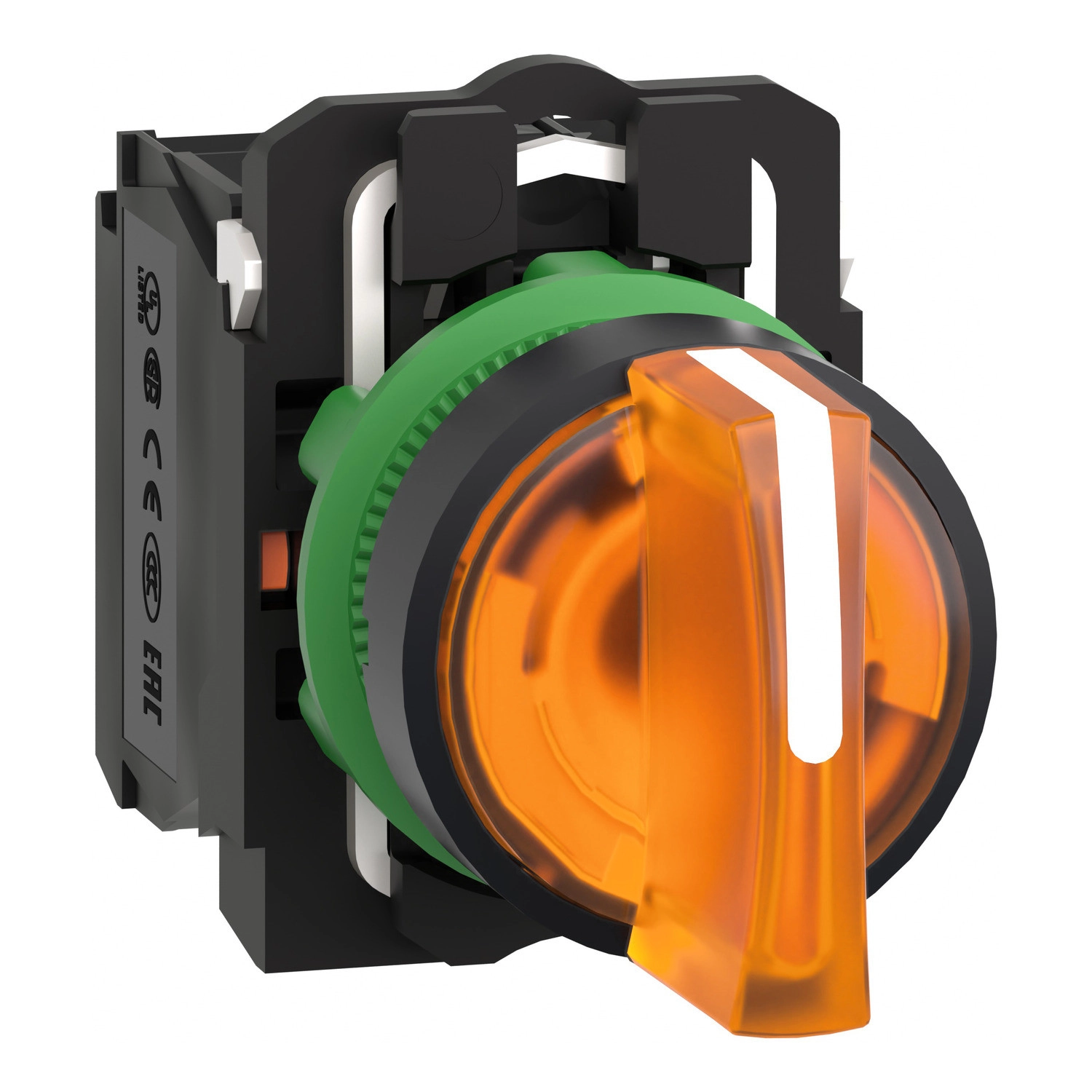

A Schneider Electric Harmony XB5 termékcsalád XB5AK135B5 típusú világító választókapcsolója egy sokoldalú ipari vezérlőelem, amely tökéletes választás különböző vezérlési alkalmazásokhoz. Ez a komplett, 22 mm átmérőjű, sötétszürke műanyag házas kapcsoló narancs színű standard fogantyúval és beépített univerzális LED-világítással rendelkezik, amely kitűnő láthatóságot biztosít még kedvezőtlen fényviszonyok között is.
A kapcsoló három pozícióban állítható (+/- 45°), így többféle üzemmód vagy funkció választását teszi lehetővé. Az egység 1NO + 1NC érintkezőkonfigurációval rendelkezik, amely a legtöbb vezérlési alkalmazás igényeit kielégíti. A 24V AC/DC tápfeszültségű univerzális LED-technológia kompatibilis a Schneider Electric univerzális LED-blokkjaival, ami rugalmas integrációt tesz lehetővé a meglévő rendszerekbe. A kapcsoló mechanikai élettartama 500000 ciklus, ami hosszú távú megbízhatóságot garantál ipari környezetben is.
Műszakilag az XB5AK135B5 kiemelkedő paraméterekkel rendelkezik. A csavaros sorkapcsokkal történő bekötés lehetővé teszi max. 2 × 1,5 mm² keresztmetszetű vezetékek csatlakoztatását. A kapcsoló kiváló védelmet nyújt a por és nedvesség ellen (IP66, IP67, IP69, IP69K), valamint megfelel a NEMA 13 és NEMA 4X követelményeinek is. A termék ellenáll a nagy nyomású mosásnak (7000000 Pa 55 °C-on, 0,1 m távolságból), ami különösen előnyös olyan környezetben, ahol rendszeres tisztításra van szükség. A berendezés -40°C és +70°C közötti hőmérséklet-tartományban üzemeltethető és tárolható, így extrém körülmények között is megbízhatóan működik.
A kapcsoló kiváló elektromos paraméterekkel rendelkezik: 10A konvencionális szabad levegőben mérhető termikus áram, 600V szigetelési feszültség (3-as szennyezettségi fok mellett), és 6kV névleges lökőfeszültség-állóság. A különböző alkalmazási területeken az elektromos élettartam eléri az 1 millió kapcsolási ciklust. Az XB5AK135B5 számos nemzetközi szabványnak megfelel, többek között az IEC 60947-1, IEC 60947-5-1, UL 508, CSA C22.2 No 14 előírásoknak, és rendelkezik CSA, BV, LROS, DNV, UL tanúsítványokkal is. A robosztus kialakítás ellenáll az 5 g rezgésnek és akár 50 g ütésnek is, ami ideális választássá teszi a kapcsolót ipari környezetben, különösen olyan helyeken, ahol a megbízhatóság és a tartósság alapvető követelmény.
Schneider Electric Harmony XB5 - XB5AK135B5 - komplett műanyag LED világító választókapcsoló, Ø22, 3 állású, 24 V, 1NO+1NC, narancs műszaki adatok
Általános adatok
Termékcsalád: Harmony XB5
Termék típus: Világító választókapcsoló
Rövid név: XB5
Előlap anyaga: Sötétszürke műanyag
Fejrész típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rögzíthető
Működtető profilja: Narancsszínű standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Elektromos jellemzők
Érintkező típusa és összetétele: 1 NO + 1 NC
Érintkező működés: Lassú bontású
Csatlakozások: Csavaros sorkapcsok, <= 2 x 1,5 mm² vezetékvéggel az IEC 60947-1 szerint
Izzó foglalat: Beépített LED
Névleges tápfeszültség: 24 V AC/DC, 50/60 Hz
Feszültséghatárok: 19,2...30 V DC, 21,6...26,4 V AC
Áramfelvétel: 18 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 70 mm

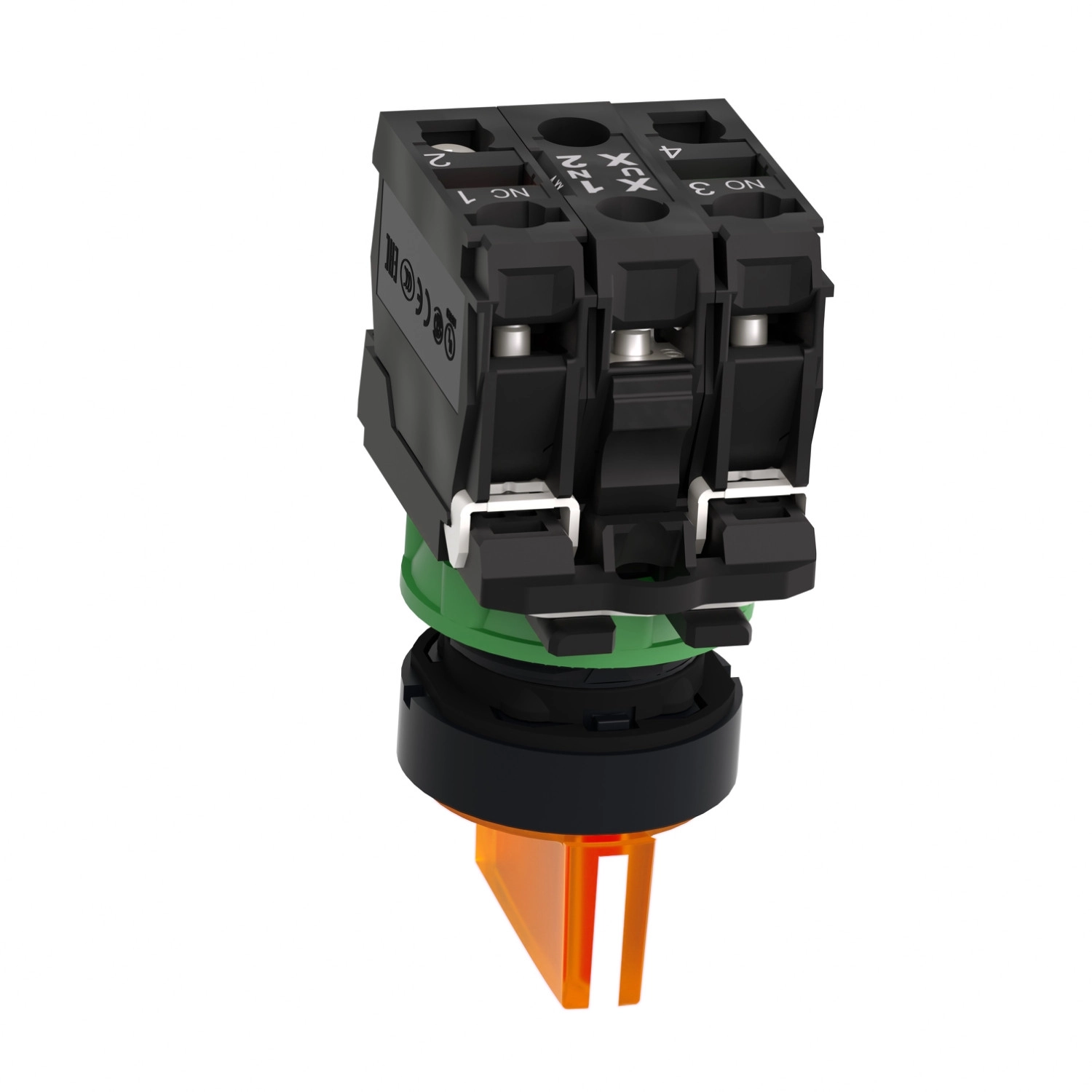

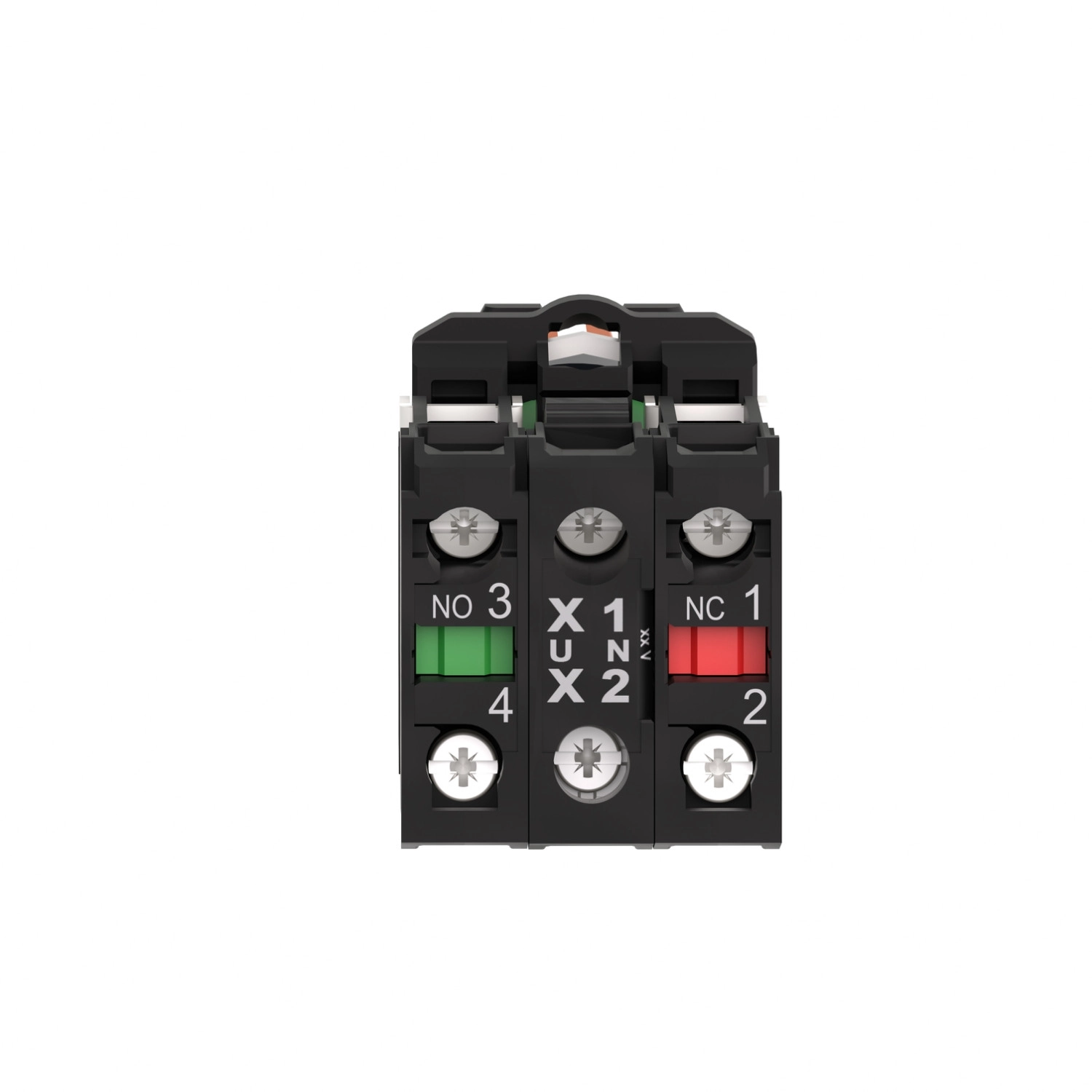

Sorkapcsok jelölése: (13-14)NO, (11-12)NC
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Érintkezőanyag: Ezüst ötvözet (Ag/Ni)
Működtető nyomaték: 0,14 Nm NO elektromos állapot váltáshoz
Mechanikai élettartam: 500000 ciklus
Védelmi jellemzők
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
IP védelmi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védelmi fokozat: NEMA 13, NEMA 4X
IK ütésállóság: IK05 az IEC 50102 szerint
Áramütés elleni védelem: II. osztály az IEC 60536 szerint
Magas nyomású mosásállóság: 7000000 Pa 55 °C-on, távolság: 0,1 m
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CSA, BV, LROS, DNV, UL
