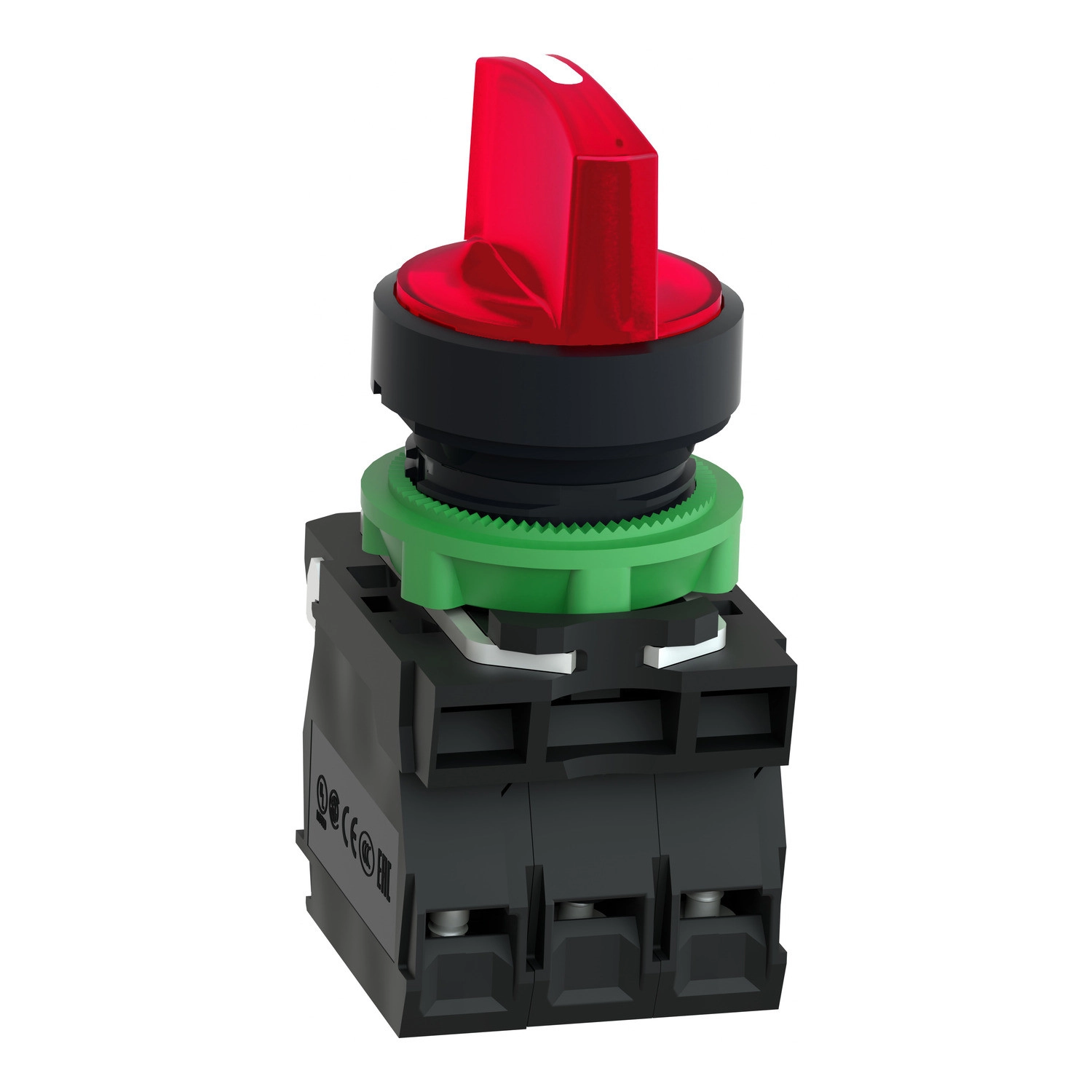

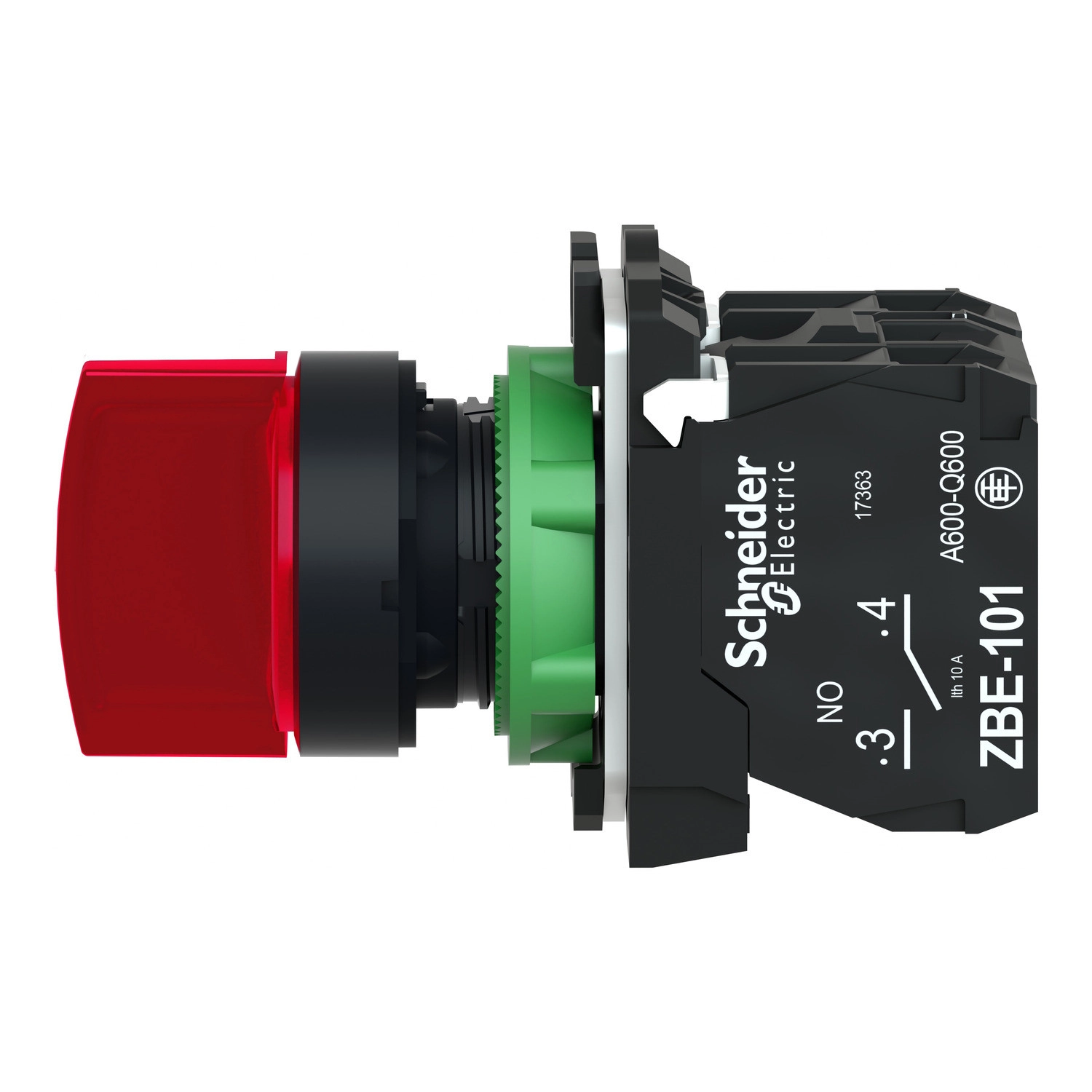

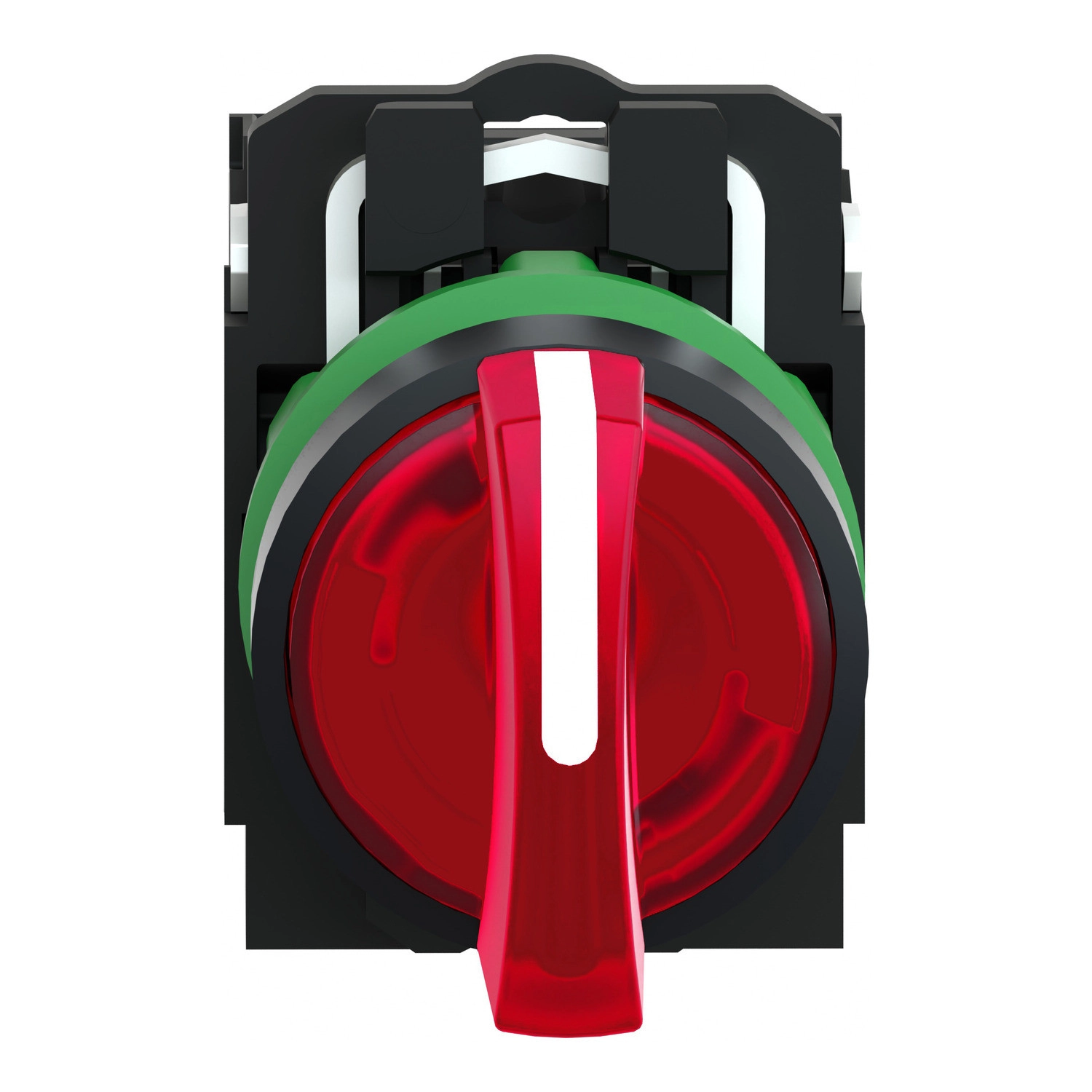

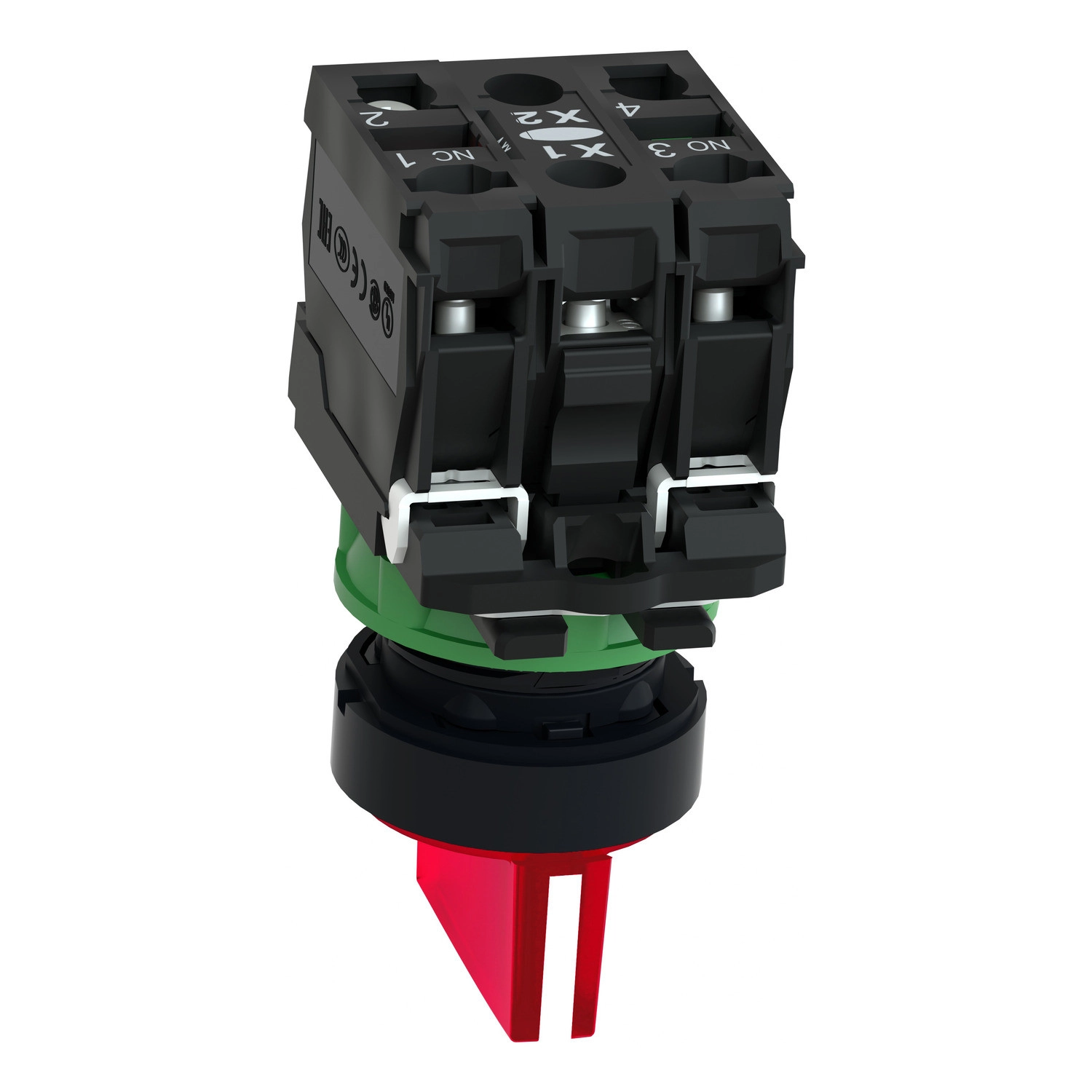

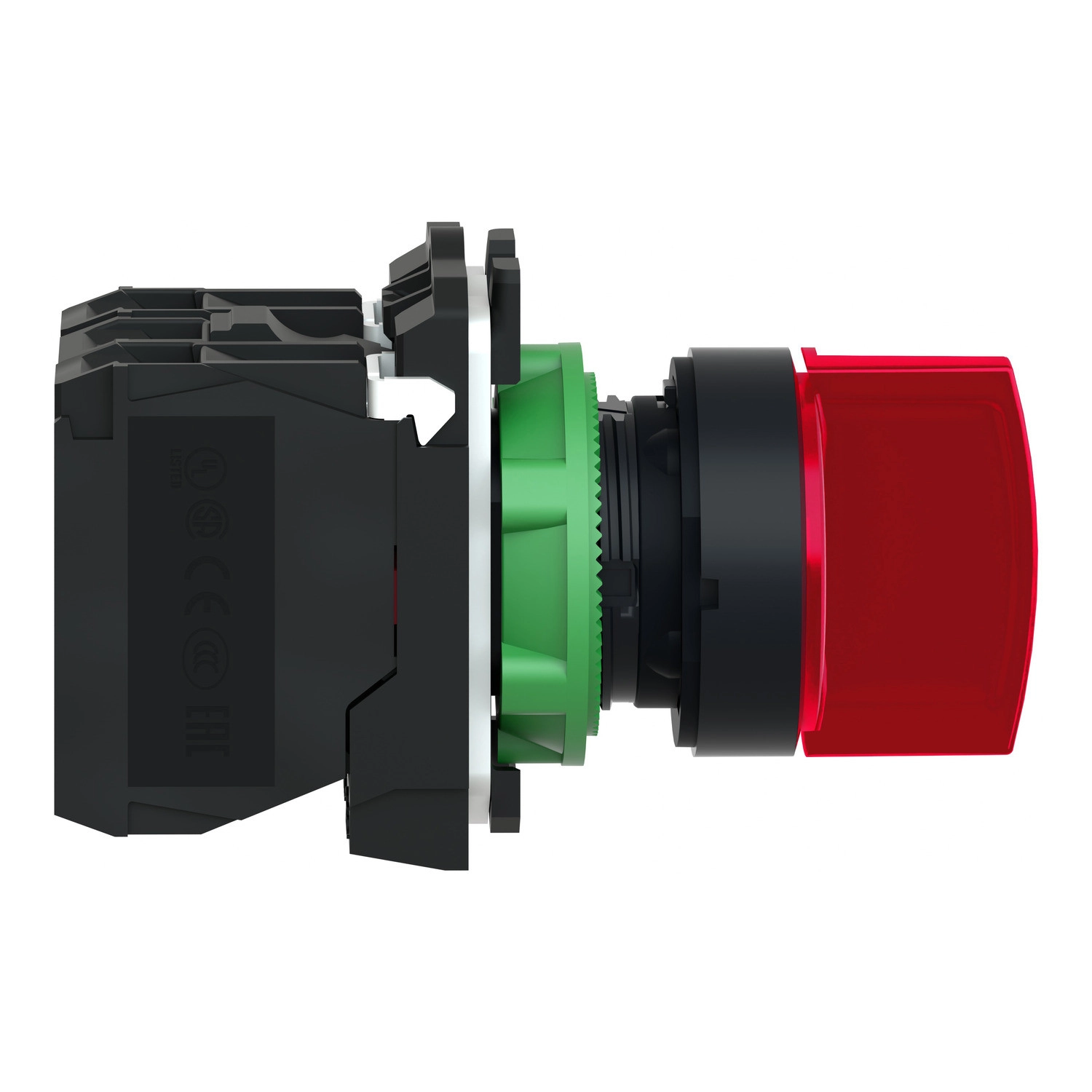

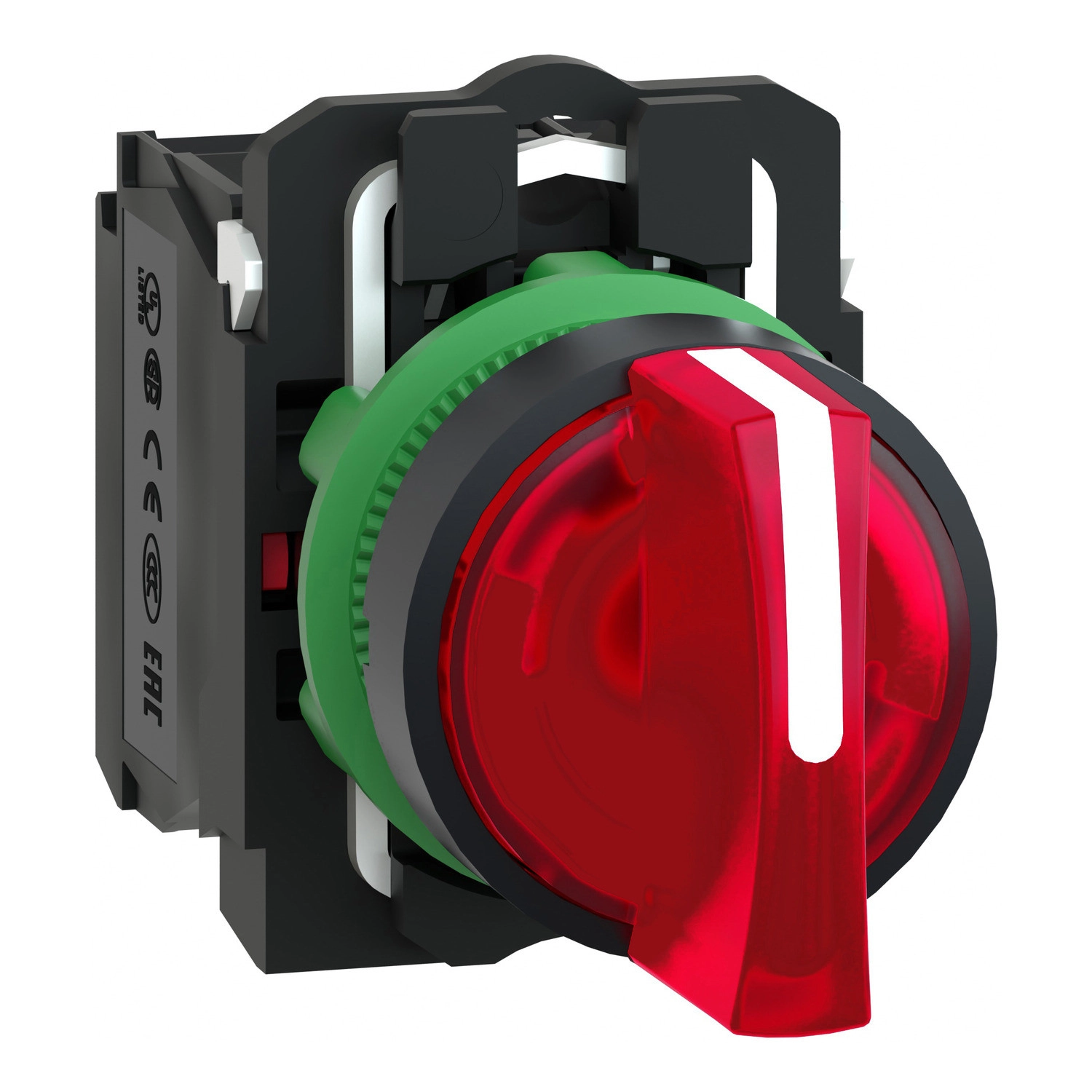

A Schneider Electric Harmony XB5 sorozatába tartozó XB5AK134M5 típusú világító választókapcsoló egy kiváló minőségű, ipari körülményekre tervezett vezérlőeszköz, amely megbízható működést biztosít a legkülönfélébb alkalmazási környezetekben. A termék különlegessége, hogy a 230...240V AC tápfeszültségű univerzális LED-es megvilágításnak köszönhetően a kapcsoló állása vizuálisan is könnyen észlelhető, ami növeli a kezelés biztonságát és kényelmét bármilyen fényviszonyok között.
A sötétszürke műanyag házban elhelyezett, piros standard fogantyúval ellátott kapcsoló három kapcsolási pozícióval rendelkezik (+/- 45°), ami sokoldalú vezérlési lehetőséget biztosít. Az eszköz 22,5 mm-es szabványos szerelőnyíláson keresztül rögzíthető, így kompatibilis a legtöbb ipari vezérlőpanellel. Érintkezőkonfigurációja 1NO + 1NC (egy záró és egy nyitó érintkező), mely slow-break működési elvvel dolgozik, így ideális különböző vezérlési és jelzési feladatok ellátására. A csavaros csatlakozókkal akár 2 x 1,5 mm² keresztmetszetű vezeték csatlakoztatható kábelszorítóval vagy legalább 1 x 0,22 mm² keresztmetszetű vezeték kábelszorító nélkül, az IEC 60947-1 szabványnak megfelelően.
A Harmony XB5 sorozat részeként az XB5AK134M5 kiemelkedő műszaki jellemzőkkel bír. Az eszköz mechanikai élettartama 500 000 kapcsolási ciklus, míg elektromos élettartama akár 1 000 000 kapcsolási ciklus is lehet, amely jól mutatja a termék kiváló minőségét és hosszú távú megbízhatóságát. A beépített LED fényforrás 100 000 órás üzemidővel rendelkezik névleges feszültségen és 25°C-on. Áramfogyasztása mindössze 14 mA, üzemi feszültségtartománya 195...264 V AC, amely széles tartományt biztosít a stabil működéshez.
Az XB5AK134M5 választókapcsoló kiemelkedő védelmi jellemzőkkel rendelkezik. IP66, IP67, IP69 és IP69K védettségi fokozatai biztosítják, hogy a készülék ellenálljon a pornak, víznek, és akár a nagynyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságról). NEMA 13 és NEMA 4X besorolása további bizonyíték a termék robusztus kialakítására. Ütésállósága IK05 az IEC 50102 szerint, továbbá kiválóan ellenáll a vibrációnak (5 gn, f=2...500 Hz) és a mechanikai sokkhatásoknak (akár 50 gn 11 ms időtartamig). A termék megfelel a II-es érintésvédelmi osztály követelményeinek, valamint számos nemzetközi szabványnak (IEC, CSA, UL, JIS) és rendelkezik a megfelelő tanúsítványokkal (BV, UL, CSA, DNV, LROS).
A széles működési hőmérséklettartomány (-40...70 °C) lehetővé teszi a választókapcsoló használatát szélsőséges környezeti feltételek mellett is, legyen szó akár hidegtárolókról, akár forró ipari környezetről. Az eszköz elektromágneses kompatibilitás szempontjából is jól vizsgázik: ellenáll a gyors tranzienseknek (2 kV), az elektromágneses mezőknek (10 V/m) és az elektrosztatikus kisüléseknek (6 kV érintkezésre, 8 kV légkisülésre). Mindez együttesen teszi az XB5AK134M5 típusú Harmony választókapcsolót ideális megoldássá vezérlőrendszerek, automatizálási rendszerek és egyéb ipari alkalmazások számára, ahol a megbízhatóság, tartósság és a láthatóság kiemelten fontos szempont.
Schneider Electric Harmony XB5 - XB5AK134M5 - komplett műanyag LED világító választókapcsoló, Ø22, 3 állású, 230 VAC, 1NO+1NC, piros műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Világító választókapcsoló
Eszköz rövid neve: XB5
Keret anyaga: Sötétszürke műanyag
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Maradó állású
Működtető profilja: Piros standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Elektromos jellemzők
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontású
Csatlakozások - sorkapcsok: Csavaros sorkapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros sorkapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Izzófoglalat: Integrált LED
Névleges tápfeszültség: 230...240 V AC 50/60 Hz-en
Tápfeszültség határértékei: 195...264 V AC
Áramfelvétel: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 70 mm
Sorkapocs leírás ISO n°1: (13-14)NO
(11-12)NC
Mechanikai élettartam: 500000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Védettség
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Pozitív nyitás: Az IEC 60947-5-1 K függelék szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Környezeti feltételek
Védő kezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -40...70 °C
Elektromos áramütés elleni védelmi osztály: II. osztály az IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, JIS C8201-5-1, UL 508, JIS C8201-1
Terméktanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
