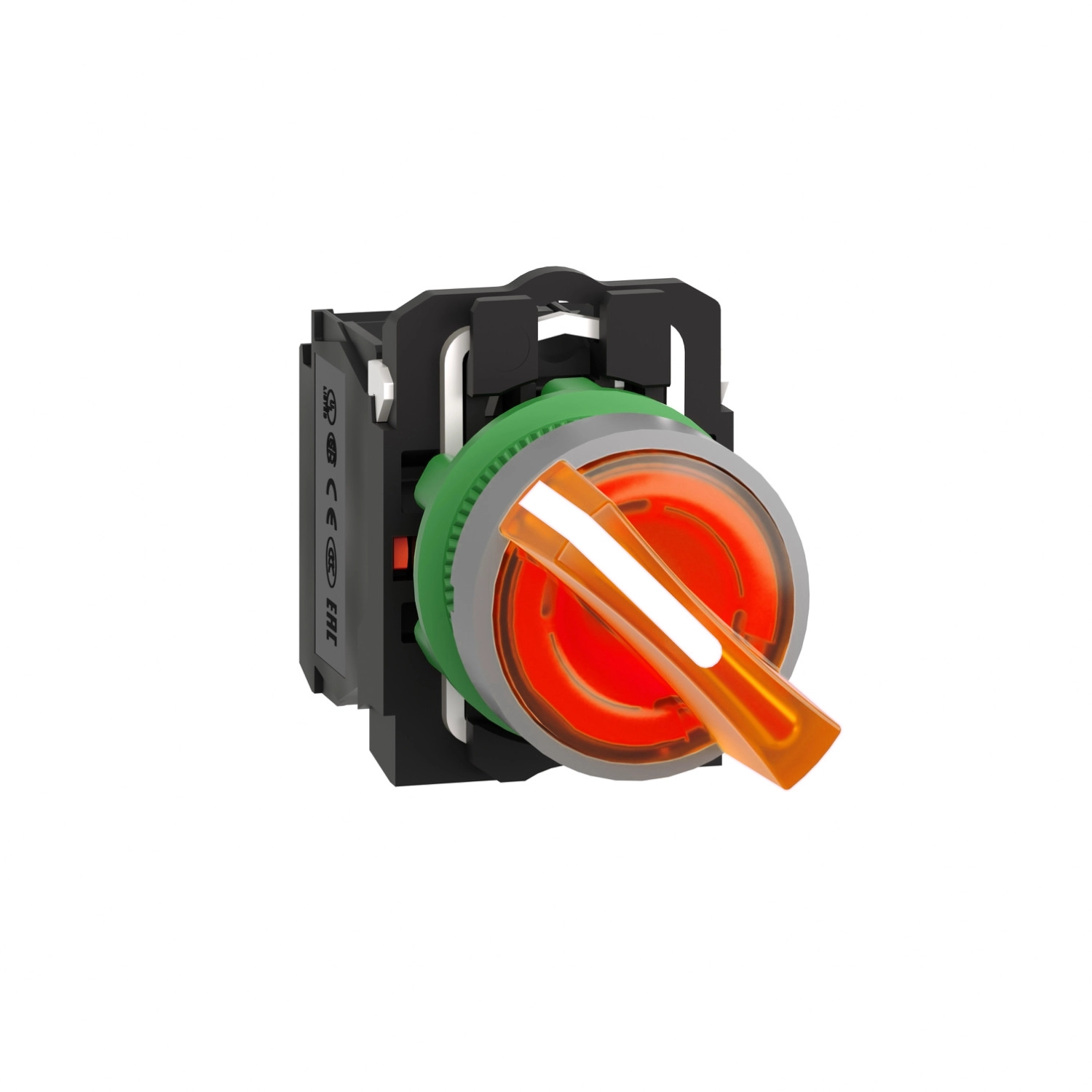

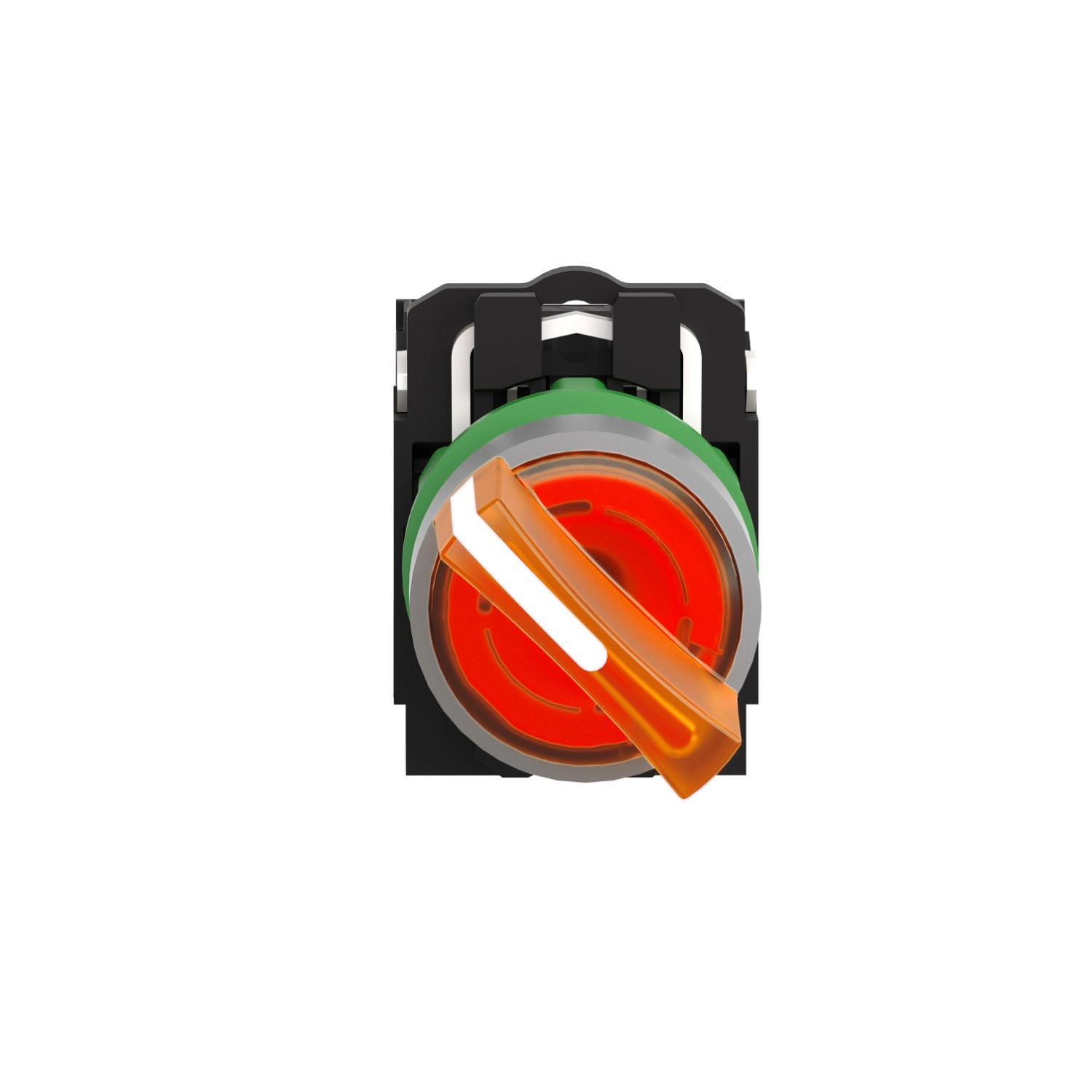

A Schneider Electric Harmony XB5 sorozatú XB5AK125M5C0 világító választókapcsoló egy kiváló minőségű ipari kapcsolóelem, amelyet kifejezetten vezérlőpanelekbe történő beépítésre terveztek. Ez a szürke körgyűrűs, narancssárga fogantyús kivitel tökéletesen illeszkedik a modern ipari környezetekbe, miközben kimagasló funkcionalitást és megbízhatóságot biztosít.
A termék egy 22,5 mm átmérőjű furatba szerelhető, standard kerek kialakítással rendelkezik. A kapcsoló két pozícióban működtethető 90°-os elfordítással, és kiemelkedő mechanikai élettartamával akár 1.000.000 kapcsolási ciklust is kibír. A választókapcsoló alapkivitelben 1 NO (záró) és 1 NC (nyitó) érintkezővel rendelkezik, ami rendkívül sokoldalúvá teszi különböző vezérlési feladatokhoz. Az érintkezők működése lassú nyitású, ami növeli a kapcsolási megbízhatóságot és csökkenti a kopást. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), amely kiváló vezetőképességet és tartósságot biztosít.
A világítás beépített univerzális LED technológián alapul, amely 230-240V AC tápfeszültséggel működik 50/60 Hz hálózaton. A LED áramfelvétele mindössze 14 mA, élettartama pedig rendkívüli, akár 100.000 óra névleges feszültségen, 25°C környezeti hőmérsékleten. A világítás típusa állandó (steady), ami folyamatos visszajelzést biztosít a választókapcsoló állapotáról. A széles tápfeszültség-tartomány (195-264V AC) lehetővé teszi a rugalmas alkalmazást különböző rendszerekben.
A Harmony XB5AK125M5C0 választókapcsoló kiemelkedő védelmi tulajdonságokkal rendelkezik. Az IP66/IP67 védelmi fokozat biztosítja a por és víz elleni védelmet, míg az IK04 mechanikai védelem a külső behatásokkal szemben nyújt ellenállást. A termék -40°C és +70°C közötti hőmérséklettartományban használható, ami szélsőséges környezeti feltételek mellett is megbízható működést garantál. Ellenáll a nagynyomású mosásnak is (7000000 Pa, 55°C-on, 0,1 m távolságból), így olyan környezetben is alkalmazható, ahol rendszeres tisztításra van szükség. A kapcsoló megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, UL 508 előírásainak, és rendelkezik BV, UL, CSA, DNV, LROS tanúsítványokkal is. Az XB5AK125M5C0 különböző csatlakozási lehetőségekkel rendelkezik: csavaros kapcsok által legfeljebb 2 x 1,5 mm² vezetékkeresztmetszettel, kábelcsatlakozóval az IEC 60947-1 szerint, vagy legalább 1 x 0,22 mm² vezetékkeresztmetszettel, kábelcsatlakozó nélkül.
Schneider Electric Harmony XB5 - XB5AK125M5C0 - komplett műanyag LED világító választókapcsoló, Ø22, 2 állású, 230 VAC, 1NO+1NC, narancs, szürke körgyűrű műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító választókapcsoló
Készülék rövid neve: XB5
Előlap anyaga: Szürke színű műanyag
Fejegység típusa: Standard
Szerelési átmérő: 22,5 mm
Működési jellemzők
Jelzőegység fejének alakja: Kerek
Működtető típusa: pozícióban maradó (stay put)
Működtető profilja: Narancssárga standard fogantyú
Működtető pozíció információ: 2 állás 90°
Kontaktusok típusa és összetétele: 1 NO + 1 NC
Kontaktus működés: Lassú nyitású
Csatlakozások - sorkapcsok: Csavaros kapocs, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapocs, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
LED jellemzők
Izzó foglalat: Beépített LED
Névleges tápfeszültség: 230...240 V AC, 50/60 Hz
Jelzés típusa: Folyamatos (Steady)
Fényforrás: Univerzális LED
Tápfeszültség határok: 195...264 V AC
Áramfelvétel: 14 mA
Élettartam: 100000 óra névleges feszültségen, 25°C-on
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 70 mm
Sorkapcsok ISO szerinti leírása: (11-12)NC, (13-14)NO
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Csavarfej alakja: Kereszt (kompatibilis Philips 1-es csavarhúzóval), Kereszt (kompatibilis pozidriv 1-es csavarhúzóval), Hornyolt (kompatibilis 4 mm-es lapos csavarhúzóval), Hornyolt (kompatibilis 5,5 mm-es lapos csavarhúzóval)
Mechanikai élettartam: 1000000 ciklus
Elektromos jellemzők
Kontaktus anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális szabad levegőben lévő termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (szennyezettségi fok 3) az IEC 60947-1 szerint
Névleges impulzus állóság feszültség: 6 kV az IEC 60947-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Elektromos áramütés elleni védelem: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Tanúsítványok
Termék tanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
