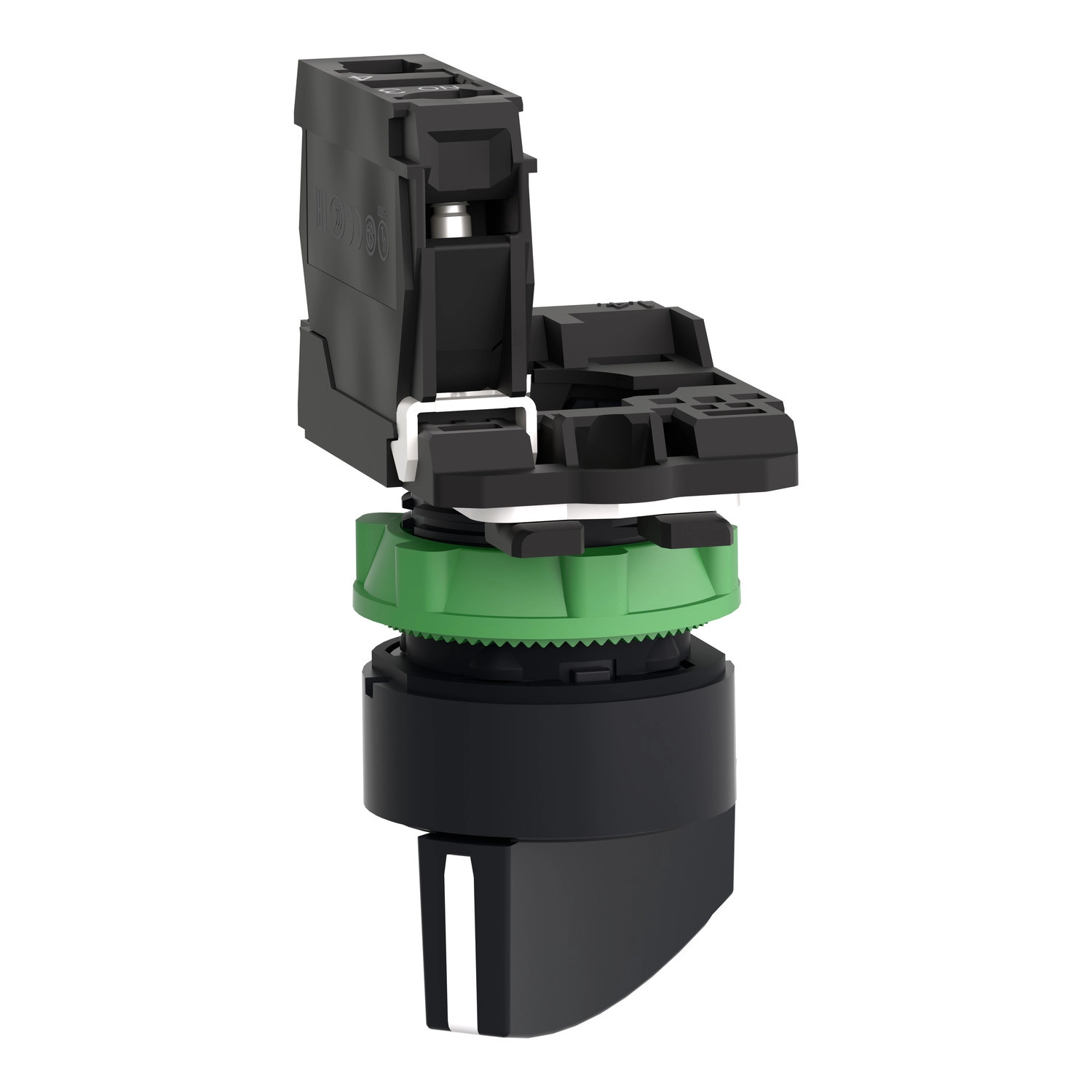

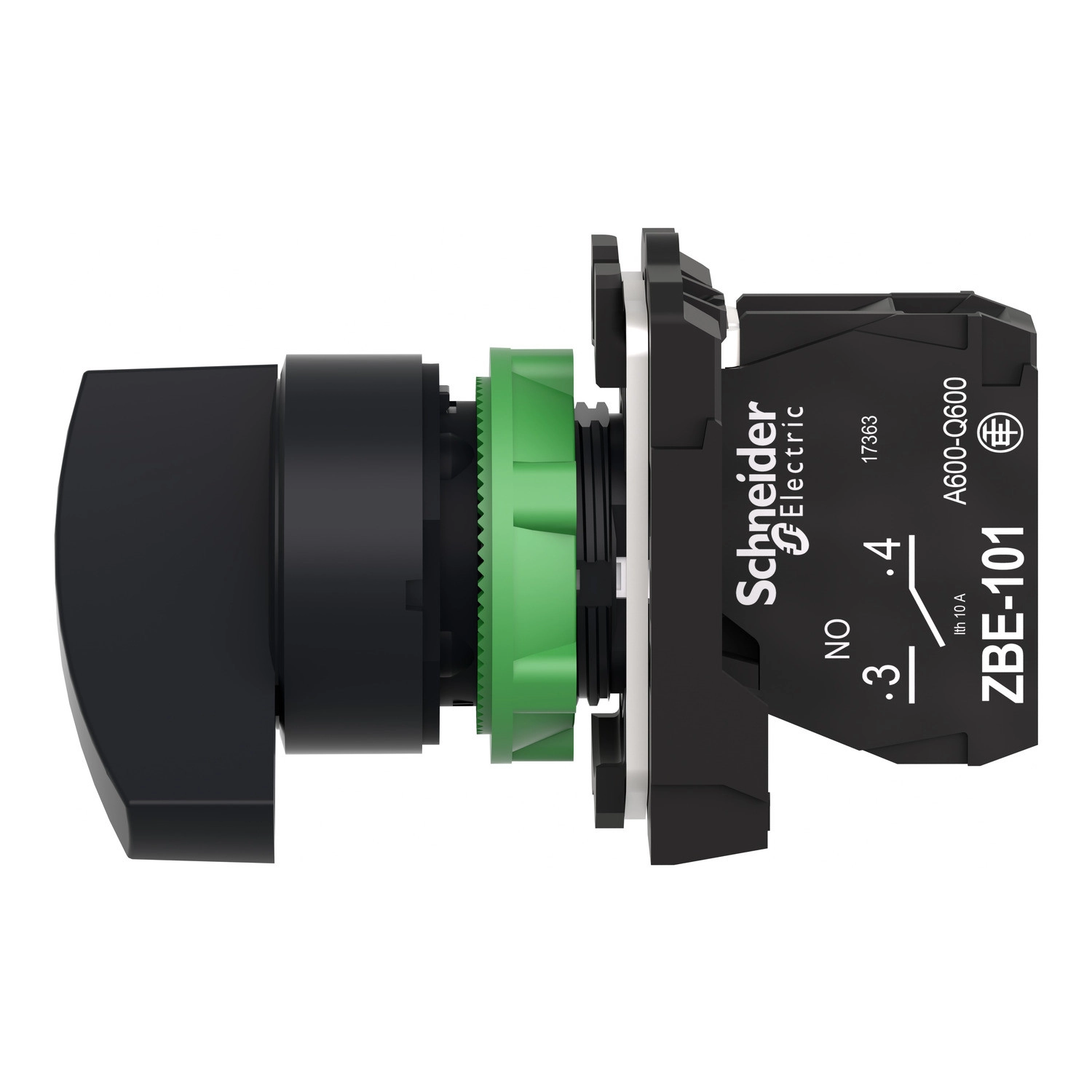

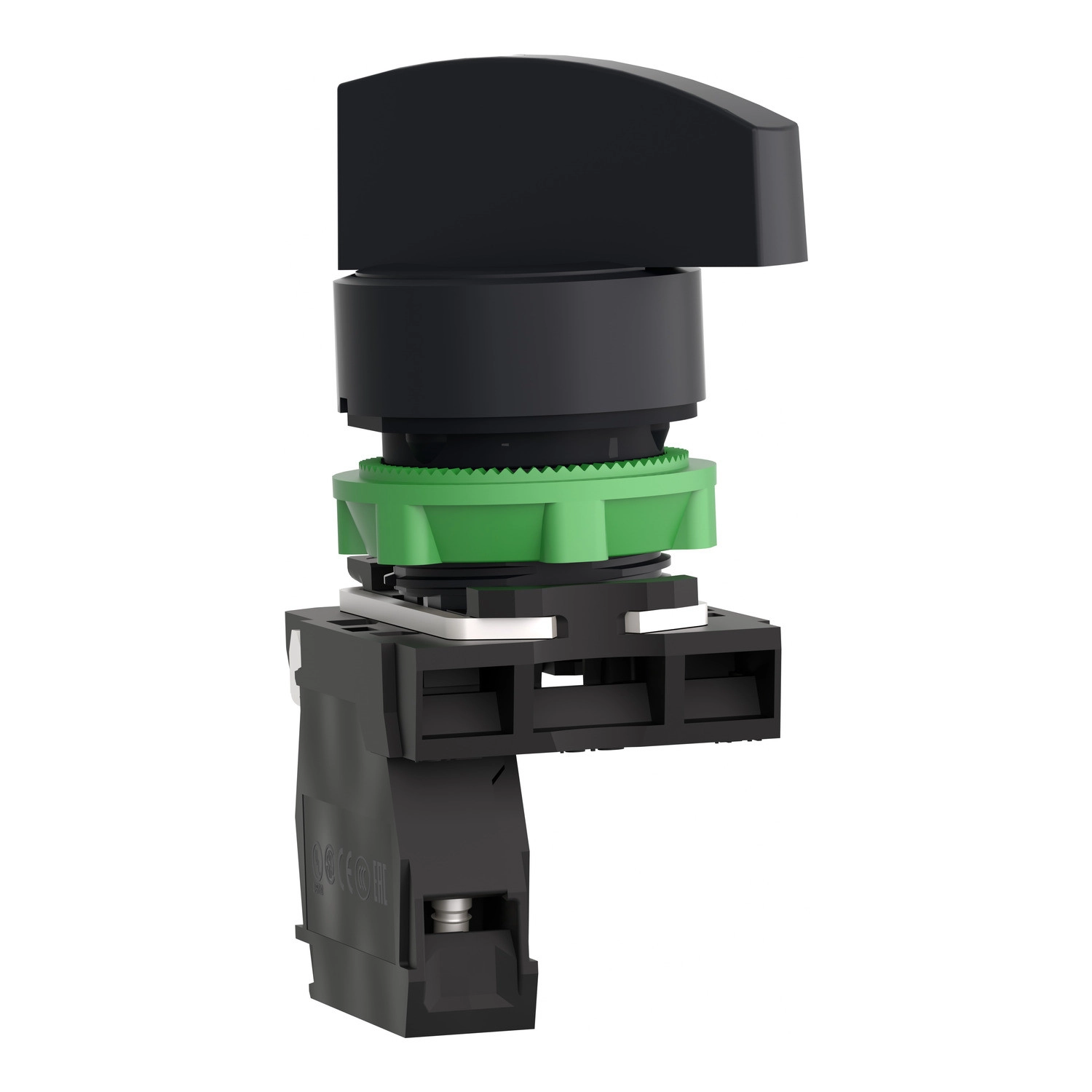

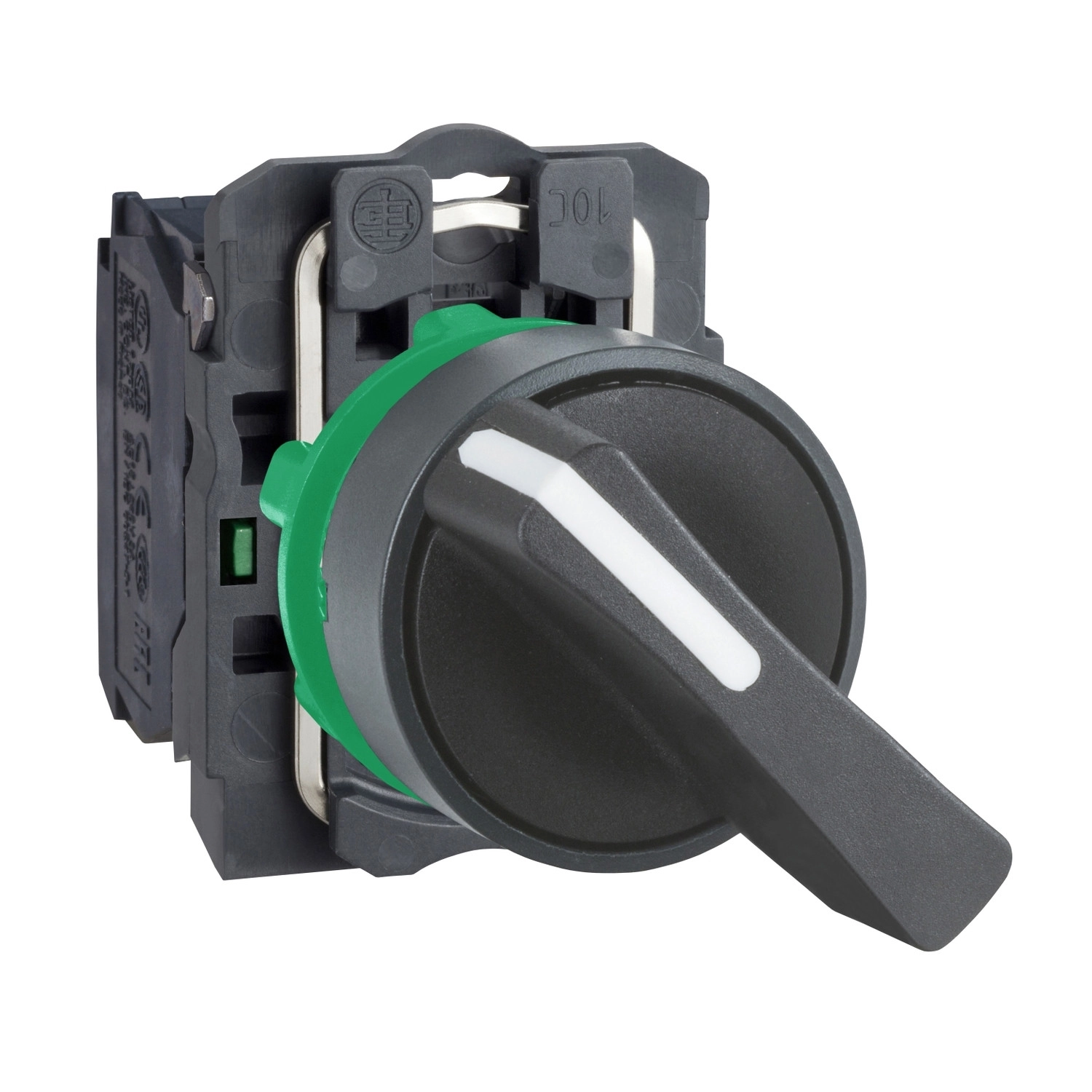

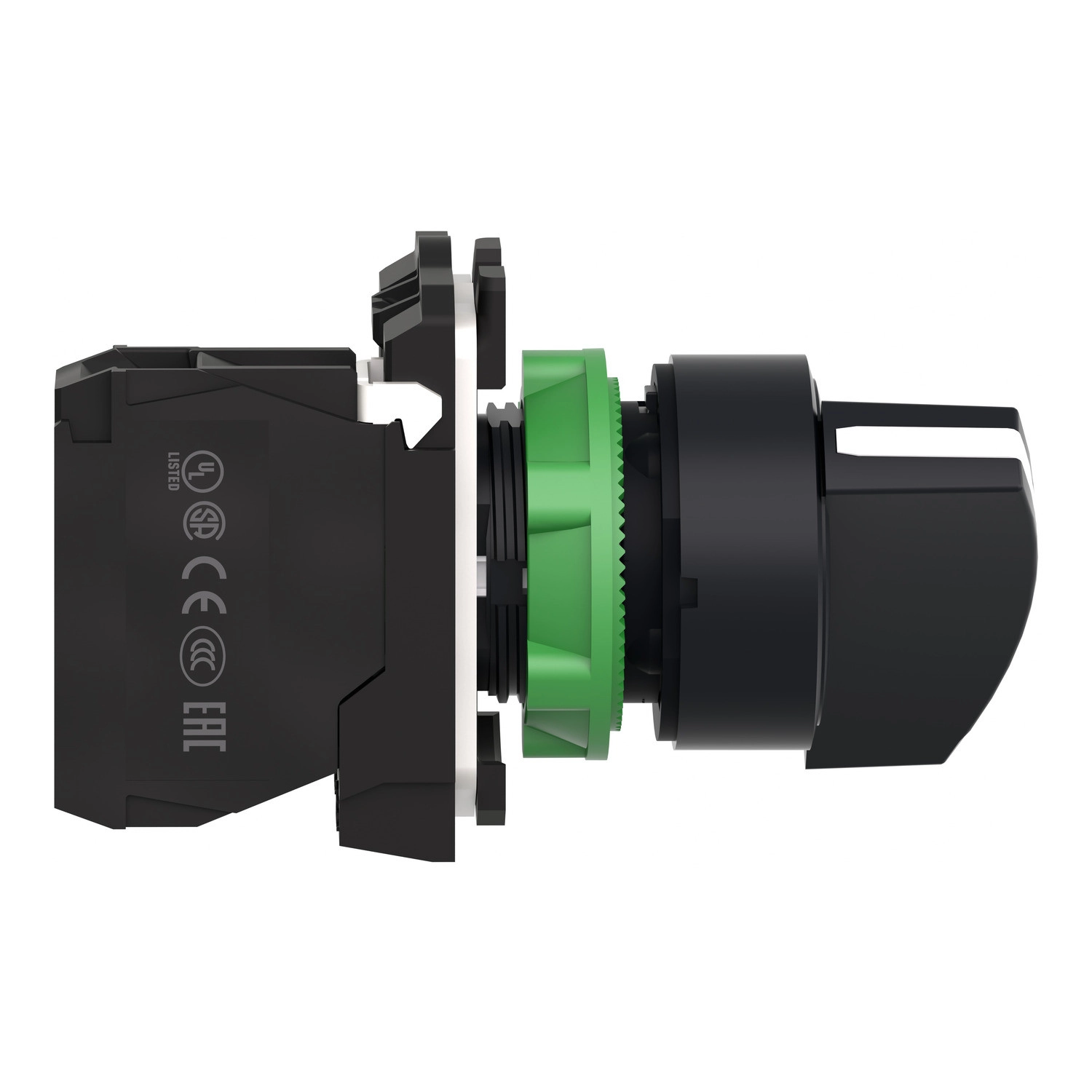

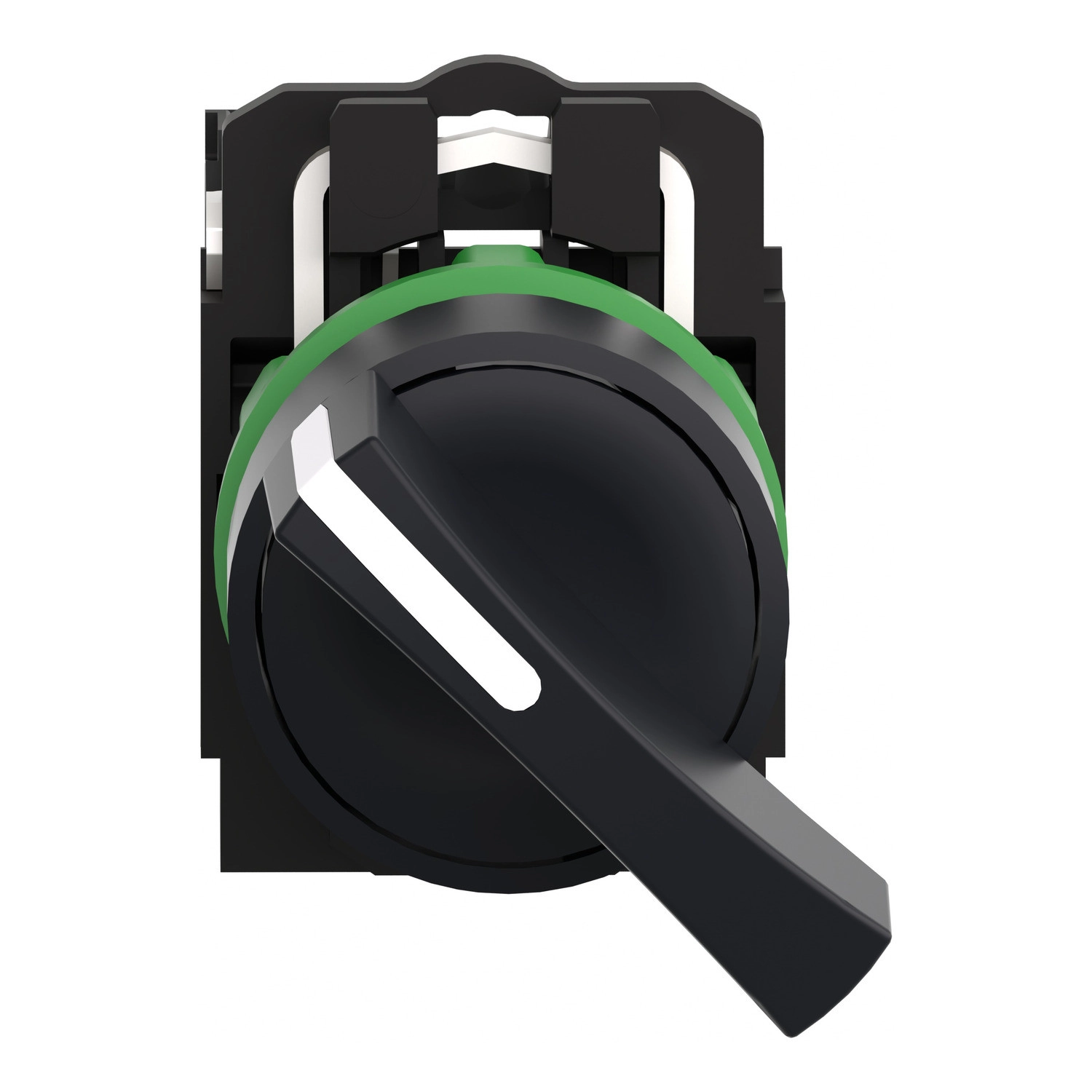

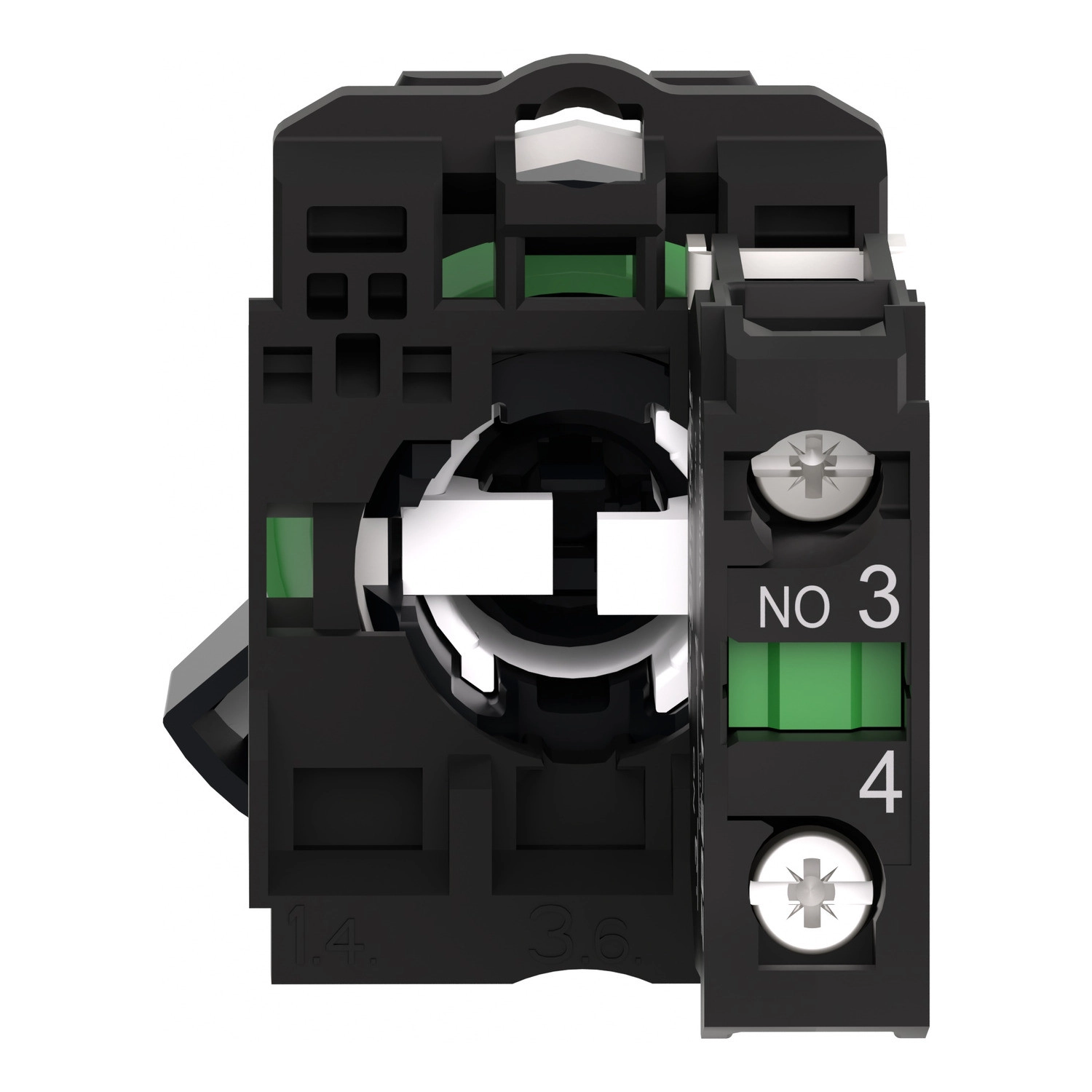

A Schneider Electric Harmony XB5 sorozatba tartozó XB5AJ21 választókapcsoló kiváló minőségű kapcsolóelem ipari vezérlőpanelekhez és gépekhez. Ez a fekete, műanyag házas kapcsoló 22 mm-es szerelőnyílásba illeszkedik, és meghosszabbított fekete fogantyúval rendelkezik a könnyű kezelhetőség érdekében. A kapcsoló két különböző pozícióba állítható, és a választott állásban marad (stay put funkció), ami ideálissá teszi olyan alkalmazásokhoz, ahol fontos a kiválasztott üzemmód vagy funkció fenntartása.
A termék egy alapvető 1NO (záró) érintkezővel rendelkezik, amely a kapcsoló átfordításakor aktiválódik. Ez a slow-break (lassú bontású) kontaktus ezüst ötvözetből (Ag/Ni) készül, ami kiváló vezetőképességet és tartósságot biztosít. A kapcsoló csavaros csatlakozókkal rendelkezik, amelyekhez maximum 2 x 1,5 mm² keresztmetszetű, kábelvéges vezeték, vagy minimum 1 x 0,22 mm² keresztmetszetű, kábelvég nélküli vezeték csatlakoztatható az IEC 60947-1 szabványnak megfelelően. A csatlakozócsavarok különböző csavarhúzókkal kezelhetők, beleértve a Philips 1-es, pozidriv 1-es, valamint 4 mm és 5,5 mm lapos csavarhúzókat is, ami rugalmas szerelési lehetőséget biztosít.
A Harmony XB5AJ21 választókapcsoló rendkívül robusztus kialakítású, amit a kiemelkedő védelmi besorolások is igazolnak: IP67, IP69, IP69K, valamint NEMA 13 és NEMA 4X. Ez gyakorlatilag azt jelenti, hogy teljesen por- és vízbiztos, valamint ellenáll a nagynyomású vízsugárnak is (7000000 Pa 55 °C-on, 0,1 m távolságról). A kapcsoló -40...+70 °C közötti üzemi hőmérséklet-tartománnyal rendelkezik, ami szélsőséges környezeti feltételek mellett is megbízható működést garantál. A mechanikai tartósság rendkívül magas, 1 millió kapcsolási ciklus, míg az elektromos élettartam is eléri az 1 millió ciklust különböző terhelési feltételek mellett. A kapcsoló 10 A-es hagyományos szabad levegőben mért hőáramot képes kezelni, és különböző kapcsolási kategóriákban (AC-15, DC-13) eltérő névleges üzemi áramokkal rendelkezik a feszültségtől függően.
A Schneider Electric XB5AJ21 választókapcsolót számos nemzetközi szabványnak megfelelően tervezték és tesztelték, beleértve az IEC 60947-5-1, IEC 60947-1, UL 508, CSA C22.2 No 14 és JIS C8201-5-1 szabványokat. A termék rendelkezik a szükséges tanúsítványokkal (BV, UL, CSA, DNV, LROS), így világszerte alkalmazható különböző ipari környezetekben. Méreteit tekintve 48 mm magas, 30 mm széles és 70 mm mély, ami kompakt beépítést tesz lehetővé. A kapcsoló kiváló rezgés- és ütésállósággal rendelkezik, akár 5 g rezgést (2-500 Hz frekvenciatartományban) és 30-50 g ütést is képes elviselni a specifikációktól függően. Mindezek az adatok együttesen a Schneider Electric Harmony XB5AJ21 választókapcsolót ideális megoldássá teszik ipari vezérlőrendszerek, gépek és berendezések számára, ahol fontos a megbízhatóság, tartósság és a magas védelmi szint.
Schneider Electric Harmony XB5 - XB5AJ21 - komplett műanyag választókapcsoló, Ø22, meghosszabbított fogantyú, 2 állású, 1NO műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Választókapcsoló
Eszköz rövid neve: XB5
Keret anyaga: Sötétszürke műanyag
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fej alakja: Kerek
Működtető típusa: stay put (pozícióban maradó)
Működtető profilja: Fekete hosszú fogantyú
Működtető pozíció információ: 2 pozíció 90°
Érintkezők típusa és összetétele: 1 NO
Érintkező működés: Slow-break (lassú bontású)
Kiegészítő információk
Magasság: 48 mm
Szélesség: 30 mm
Mélység: 70 mm
Kapocskiosztás ISO n°1: (13-14)NO
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-nál, távolság: 0,1 m
Érintkező használat: Standard érintkezők
Pozitív nyitás: Nélküle
Nyomaték érték: 0,14 N.m NO elektromos állapot változtatás nélkül
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szabványnak megfelelően
Elektromos paraméterek
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A olvadóbiztosító gG típus az IEC 60947-5-1 szabványnak megfelelően
Hagyományos szabad légáramú hőmérséklet [Ith]: 10 A az IEC 60947-5-1 szabványnak megfelelően
Névleges szigetelési feszültség [Ui]: 600 V (szennyezettségi fok 3) az IEC 60947-1 szabványnak megfelelően
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szabványnak megfelelően
Névleges üzemi áram [Ie]:
3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szabványnak megfelelően
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szabványnak megfelelően
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szabványnak megfelelően
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szabványnak megfelelően
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szabványnak megfelelően
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szabványnak megfelelően
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete üzemeltetéshez: -40…70 °C
Elektromos áramütés elleni védelem osztály: II osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK ütésállósági fokozat: IK04 az IEC 50102 szerint
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) félszinuszos gyorsulás az IEC 60068-2-27 szerint
