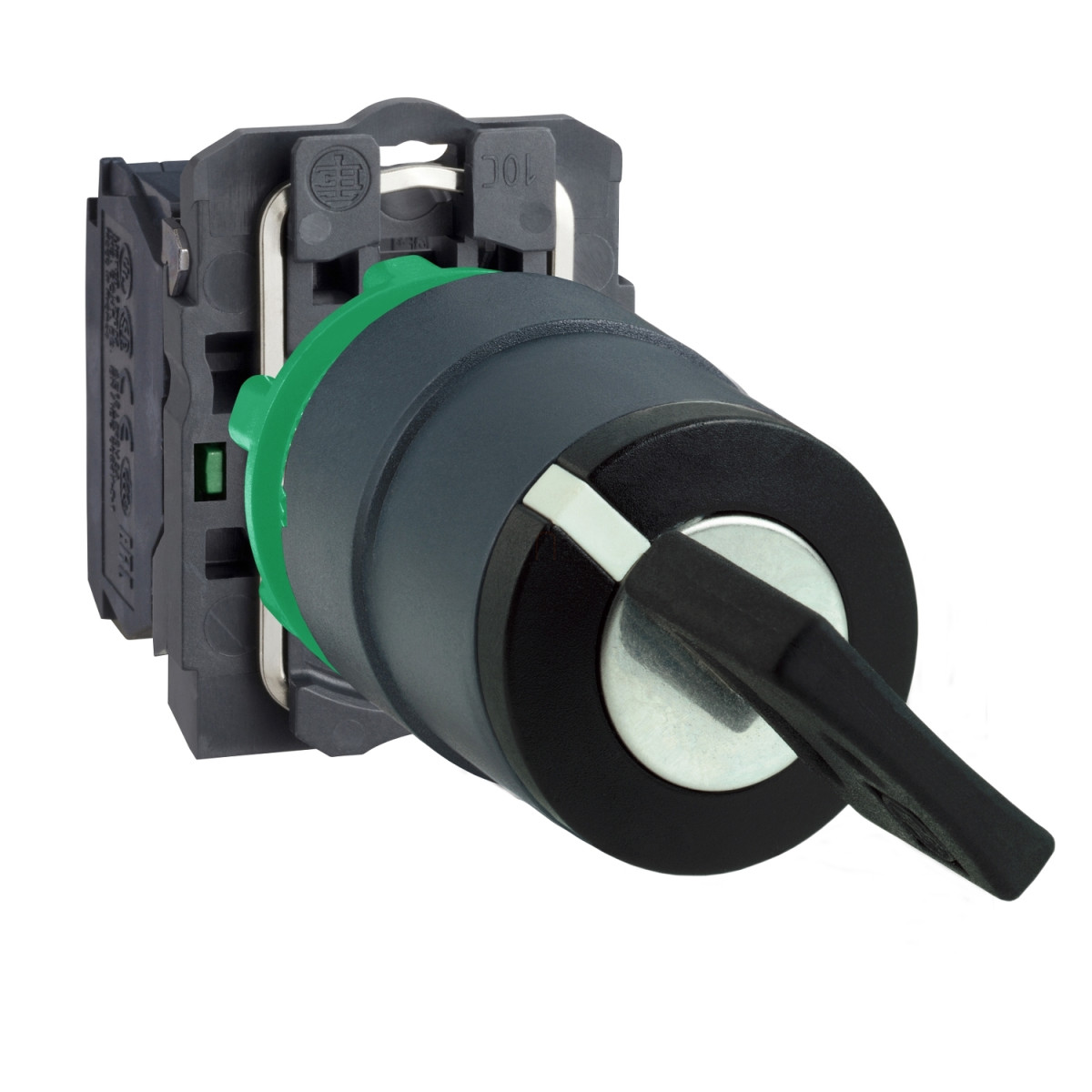

A Schneider Electric Harmony XB5AG61 kulcsos kapcsoló a Harmony XB5 termékcsalád sokoldalú és robusztus tagja. Ez a fekete, műanyag kivitelű kapcsoló 22 mm-es rögzítési átmérővel rendelkezik, és különösen alkalmas olyan ipari környezetben, ahol szükség van a jogosulatlan hozzáférés korlátozására. A kapcsoló a 455-ös kulccsal működtethető, ami nagyobb biztonságot nyújt a kritikus vezérlési folyamatokban.
A termék kialakítása két állású, jobb-bal irányú rugós visszatérítéssel, ami azt jelenti, hogy a kulcs elengedésekor automatikusan visszatér az alaphelyzetbe. Ez különösen hasznos olyan alkalmazásoknál, ahol a kapcsolt állapotot csak addig kell fenntartani, amíg a kezelő aktívan működteti a kapcsolót. A kapcsoló egy NO (alapállapotban nyitott) érintkezővel rendelkezik, ami sokoldalú felhasználást tesz lehetővé különböző vezérlési rendszerekben.
A Schneider Electric XB5AG61 kulcsos kapcsoló kiváló elektromos tulajdonságokkal büszkélkedhet. 10A konvencionális szabad levegőben mérhető termikus árammal (Ith), 600V szigetelési feszültséggel (Ui) és 6kV névleges lökőfeszültség-állósággal (Uimp) rendelkezik, ami számos ipari alkalmazás követelményeinek megfelel. Az AC-15 kategóriában 3A/240V, 6A/120V és 1,2A/600V névleges üzemi árammal (Ie) használható, míg DC-13 kategóriában 0,1A/600V, 0,27A/250V és 0,55A/125V teljesítménnyel bír. A kapcsolót 10A-es gG típusú olvadóbiztosítékkal kell védeni rövidzárlat ellen.
A XB5AG61 kivételes mechanikai és elektromos tartóssággal rendelkezik, akár 1 millió kapcsolási ciklust is kibír. Figyelemre méltó védettsége (IP66, IP67, IP69, IP69K) lehetővé teszi használatát még olyan szélsőséges környezetben is, ahol magas nyomású mosás történik (akár 7 millió Pa, 55°C-on). A kapcsoló széles hőmérséklet-tartományban (-40°C-tól +70°C-ig) üzemeltethető, és ellenáll az ütésnek (30g/50g) és rezgésnek (5g). A NEMA 13 és NEMA 4X védelmi osztálybesorolással rendelkezik, és megfelel a legszigorúbb nemzetközi szabványoknak (IEC, CSA, UL, JIS), valamint számos minősítő szervezet (BV, UL, CSA, DNV, LROS) tanúsítványával rendelkezik.
A szerelés megkönnyítése érdekében a kapcsoló csavaros szorító csatlakozókkal van felszerelve, ami lehetővé teszi a legfeljebb 2 x 1,5 mm² keresztmetszetű, kábelvéggel ellátott vezetékek csatlakoztatását, vagy legalább 1 x 0,22 mm² keresztmetszetű, kábelvég nélküli vezeték bekötését. A csatlakozások kialakítása megfelel az IEC 60947-1 szabványnak. A termék méretei (42 mm magasság, 30 mm szélesség, 96 mm mélység) kompakt kialakítást biztosítanak, míg az ezüstötvözet (Ag/Ni) érintkezők garantálják a kiváló elektromos tulajdonságokat és a hosszú élettartamot.
Schneider Electric Harmony XB5 - XB5AG61 - komplett műanyag kapcsoló, Ø22, 455 kulcsos, 2 állású, 1NO műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Kapcsoló
Rövid terméknév: XB5
Előlap anyaga: Sötétszürke műanyag
Fejegység típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fej alakja: Kerek
Működési jellemzők
Működtető típusa: Jobbról balra rugós visszatérítés
Működtető profilja: Kulcsos kapcsoló
Működtető pozíció információ: 2 pozíció 90°
Kulcstípus: 455-ös kulcs
Kulcs kivétel pozíciója: Bal oldali
Elektromos jellemzők
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú nyitás
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlati védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegőben mérhető termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram:
- 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
- 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
- 0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
- 0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
- 0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
- 1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 96 mm
Csavarfej alakja:
- Kereszthornyú, kompatibilis Philips 1-es csavarhúzóval
- Kereszthornyú, kompatibilis pozidriv 1-es csavarhúzóval
- Hornyos, kompatibilis 4 mm-es lapos csavarhúzóval
- Hornyos, kompatibilis 5,5 mm-es lapos csavarhúzóval
Forgatónyomaték értéke: 0,14 N.m NO elektromos állapotváltozás
Mechanikai élettartam: 1.000.000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csatlakozási jellemzők
Csatlakozások - kapcsok:
- Csavaros szorító csatlakozók, ≤ 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
- Csavaros szorító csatlakozók, ≥ 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kapocsleírás ISO n°1: (13-14)NO
Környezeti jellemzők
Védettség:
- IP66 az IEC 60529 szerint
- IP67
- IP69
- IP69K
NEMA védettségi besorolás:
- NEMA 13
- NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Magas nyomású mosóval szembeni ellenállás: 7.000.000 Pa 55°C-nál, távolság: 0,1 m
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság:
- 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásnál az IEC 60068-2-27 szerint
- 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásnál az IEC 60068-2-27 szerint
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemeltetési környezeti hőmérséklet: -40...70 °C
Elektromos érintésvédelmi osztály: II. osztály az IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok:
- JIS C8201-5-1
- IEC 60947-5-1
- CSA C22.2 No 14
- IEC 60947-5-4
- IEC 60947-1
- UL 508
- JIS C8201-1
Terméktanúsítványok:
- BV
- UL
- CSA
- DNV
- LROS (Lloyds register of shipping)
