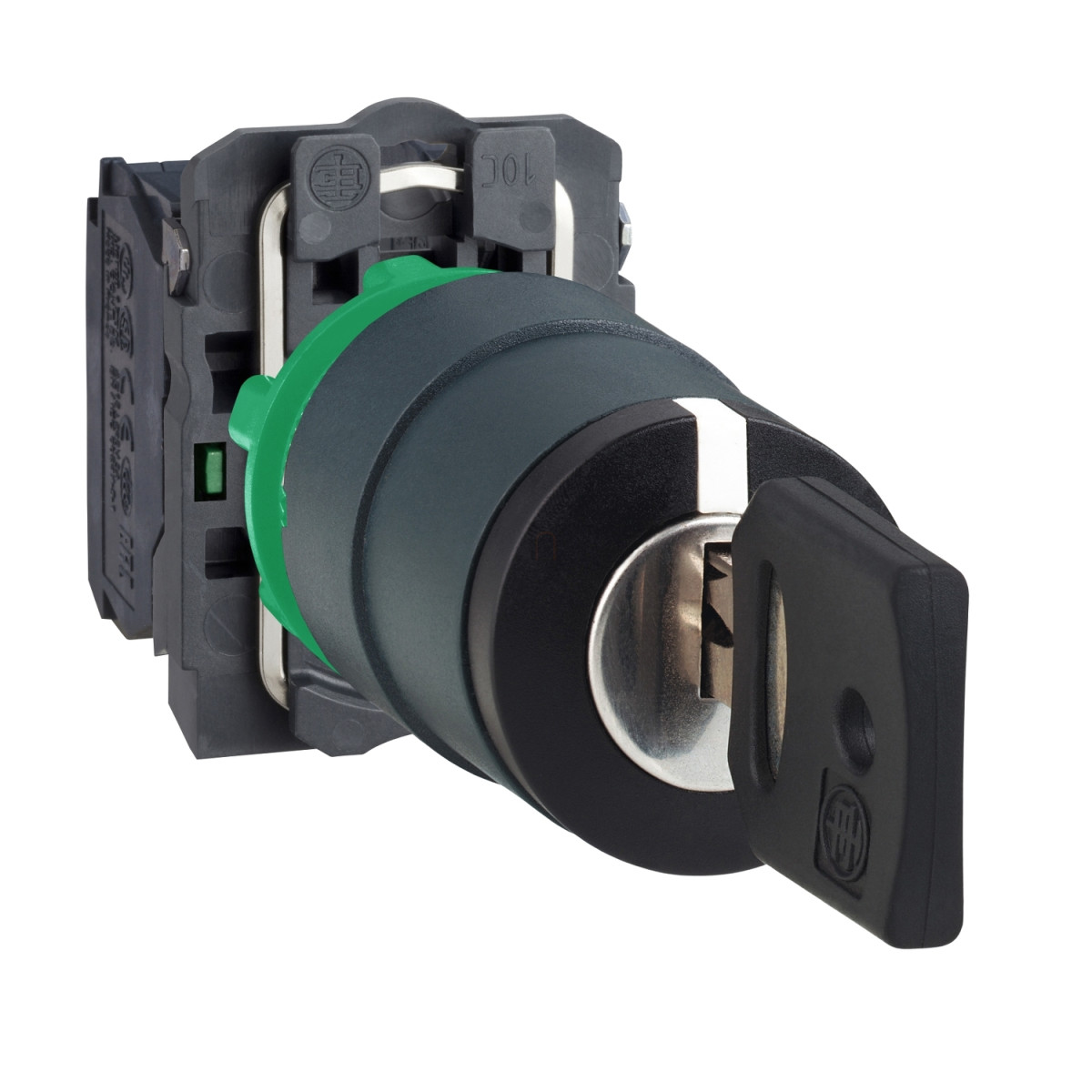

A Schneider Electric Harmony XB5 termékcsaládba tartozó XB5AG33 kulcsos választókapcsoló egy rendkívül sokoldalú és megbízható vezérlőelem ipari alkalmazásokhoz. Ez a sötét szürke műanyag házas, fekete színű kezelőfejjel ellátott választókapcsoló tökéletes választás olyan környezetben, ahol a jogosulatlan hozzáférést meg kell akadályozni és csak arra felhatalmazott személyek végezhetnek kapcsolási műveleteket.
A kompakt kialakítású XB5AG33 standard 22,5 mm-es furatba szerelhető, így könnyen integrálható a legtöbb ipari vezérlőpanelbe. A készülék három állású (+/- 45°) választókapcsolóként működik, stay put (rögzített) kivitelben, ami azt jelenti, hogy a kulcs elfordítása után a kapcsoló a választott pozícióban marad. A kulcs középállásból való kivétele hozzájárul a rendszer biztonságához, megakadályozva a jogosulatlan kapcsolásokat. A termék 455-ös kulcstípussal rendelkezik, ami specifikus biztonsági alkalmazásokhoz ideális.
Elektromos jellemzőit tekintve az XB5AG33 két záróérintkezővel (2NO) rendelkezik, melyek slow-break (lassú bontás) működésűek. A csatlakozás csavaros kapcsokkal történik, amelyek legfeljebb 2 x 1,5 mm² keresztmetszetű kábelvéggel ellátott vezetékeket, vagy legalább 1 x 0,22 mm² keresztmetszetű kábelvég nélküli vezetékeket fogadnak az IEC 60947-1 szabványnak megfelelően. A kapcsoló névleges szigetelési feszültsége 600V (3-as szennyezettségi fokozat), névleges lökőfeszültség-állósága 6kV az IEC 60947-1 szerint. A termék AC-15 alkalmazási kategóriában 240V-on 3A, 120V-on 6A, illetve DC-13 kategóriában különböző feszültségszinteken 0,1-0,55A üzemi áramot képes kapcsolni.
A Schneider Electric XB5AG33 kapcsoló rendkívül ellenálló a környezeti hatásokkal szemben. IP69, IP69K, IP66 és IP67 védettségi fokozatokkal rendelkezik, így védett a por és nagy nyomású víz behatolása ellen. Még nagynyomású mosóval való tisztításnak is ellenáll (7000000 Pa nyomás 55°C-on, 0,1 m távolságból). A NEMA 13 és NEMA 4X besorolás további bizonyítéka a termék ellenállóképességének. Működési hőmérséklet-tartománya -40°C és +70°C között van, ami szélsőséges környezetben is megbízható működést biztosít.
A készülék mechanikai tartóssága kiemelkedő, akár 1 000 000 kapcsolási ciklust is kibír, ami hosszú élettartamot garantál még intenzív használat mellett is. Elektromos élettartama szintén 1 000 000 ciklus különböző terhelési feltételek mellett. A termék számos nemzetközi szabványnak megfelel, köztük az IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, UL 508, JIS C8201-1 előírásainak, és rendelkezik BV, UL, CSA, DNV, LROS (Lloyds register of shipping) tanúsítványokkal, ami bizonyítja a magas minőséget és a globális alkalmazhatóságot különböző piacokon.
Schneider Electric Harmony XB5 - XB5AG33 - komplett műanyag kapcsoló, Ø22, 455 kulcsos, 3 állású, 2NO műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Választókapcsoló
Eszköz rövidneve: XB5
Előlap anyaga: Sötétszürke műanyag
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fej alakja: Kerek
Működtető típusa: stay put (rögzített)
Működtető profil: kulcsos kapcsoló
Működtető pozíció információ: 3 pozíció +/- 45°
Kulcszár típusa: 455-ös kulcs
Elektromos jellemzők
Érintkező típusa és összetétele: 2 NO (záró)
Érintkező működése: Slow-break (lassú bontás)
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csatlakozások - kapcsok: Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kapcsok leírása ISO n°1: (13-14)NO
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat-védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális szabad levegőben mért termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Névleges üzemi áram [Ie]: 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Névleges üzemi áram [Ie]: 0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
Névleges üzemi áram [Ie]: 0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
Névleges üzemi áram [Ie]: 0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
Névleges üzemi áram [Ie]: 1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 96 mm
Forgatónyomaték értéke: 0,14 N.m NO elektromos állapot változtatáshoz
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval, pozidriv 1-es csavarhúzóval, lapos Ø 4 mm és Ø 5,5 mm csavarhúzóval
Környezeti jellemzők
Védelmi kezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -40...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP69, IP69K, IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Kulcs kivétel pozíciója: Középállás
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsuláshoz az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinuszos gyorsuláshoz az IEC 60068-2-27 szerint
