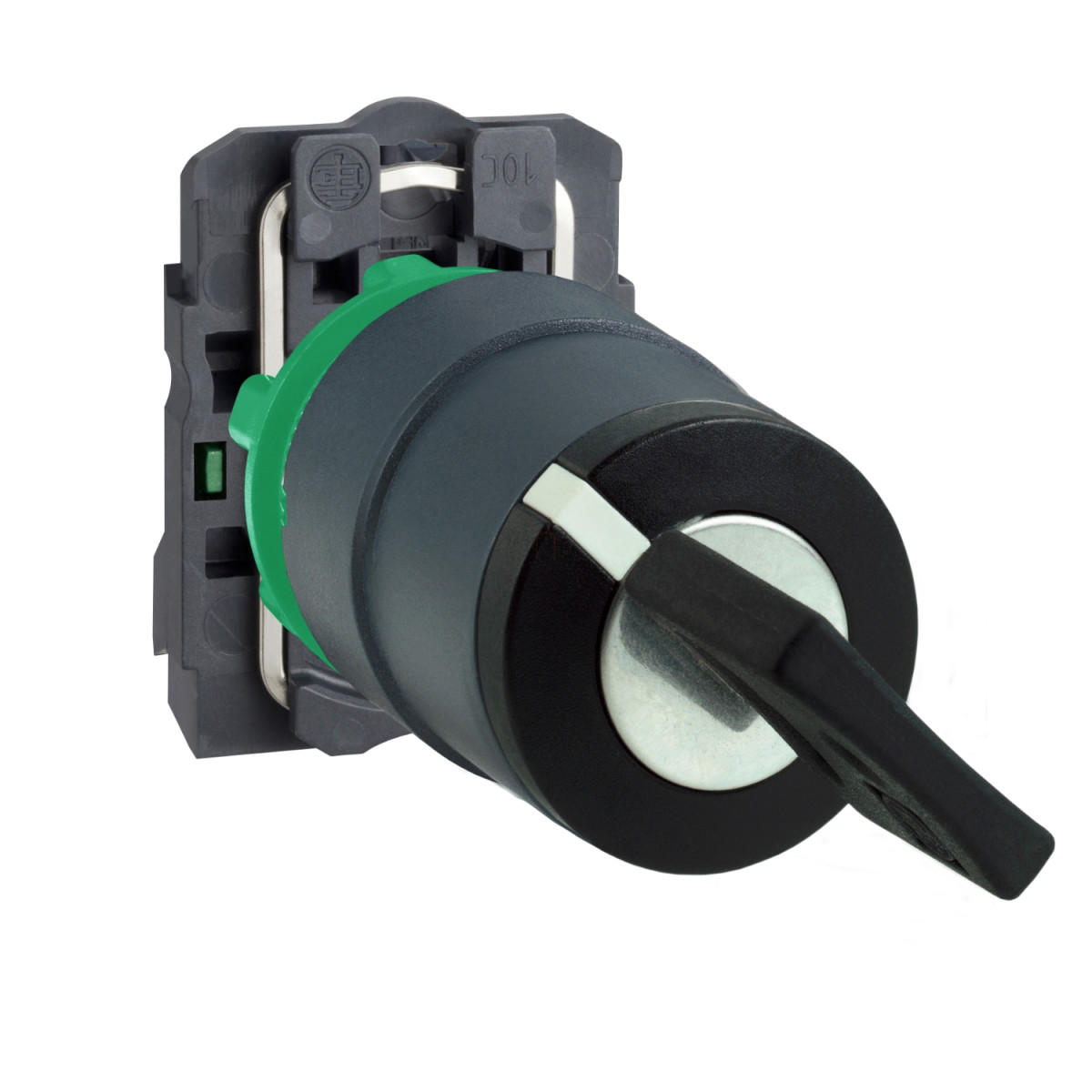

A Schneider Electric Harmony XB5 sorozatú XB5AG21 kulcsos kapcsoló egy professzionális vezérlőelem, amely ipari környezetben biztosít megbízható működést és precíz kapcsolási funkciókat. Ez a fekete színű, műanyag kivitelű kulcsos kapcsoló ideális választás olyan alkalmazásokhoz, ahol korlátozott hozzáférést vagy extra biztonságot kell biztosítani a berendezés működtetéséhez. Az XB5AG21 modell 455-ös kulccsal rendelkezik, és 2 pozíciós, reteszelt (stay put) kivitelben készült, amely biztosítja a választott állásban maradást a kulcs kivétele után is.
A termék standard 22,5 mm-es szerelőfurattal rendelkezik, ami az ipari vezérlőpanelek szabványos méretéhez igazodik, így könnyen integrálható meglévő rendszerekbe is. A sötétszürke műanyag kerettel ellátott kerek fejű kezelőfelület praktikus kialakítást biztosít, miközben a strapabíró anyagoknak köszönhetően ellenáll a mindennapi használat során felmerülő igénybevételeknek. A kapcsoló 1 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, ami sokoldalú csatlakoztatási lehetőséget biztosít különböző vezérlési feladatokhoz.
Az XB5AG21 kulcsos kapcsoló kimagasló műszaki paraméterekkel rendelkezik. A készülék csavarszorításos csatlakozókkal van ellátva, amelyek kompatibilisek legfeljebb 2 x 1,5 mm² keresztmetszetű, kábelvéggel ellátott vezetékekkel, vagy legalább 1 x 0,22 mm² keresztmetszetű, kábelvég nélküli vezetékekkel az IEC 60947-1 szabványnak megfelelően. A kapcsoló méretei: 42 mm magasság, 30 mm szélesség, és 96 mm mélység. Az érintkezők ezüst ötvözetből (Ag/Ni) készülnek, ami kiváló elektromos vezetőképességet és hosszú élettartamot biztosít. A kulcsot bal oldali állásban lehet eltávolítani, ami további biztonsági funkciót jelent, mivel a kapcsoló csak bizonyos állásban zárható.
A Schneider Electric XB5AG21 kulcsos kapcsoló kiemelkedő védelmi jellemzőkkel rendelkezik: IP69, IP69K, IP66 (IEC 60529 szerint) és IP67 védettségi fokozattal, valamint NEMA 13 és NEMA 4X besorolással. Ezek a magas szintű védelmi osztályok biztosítják, hogy a kapcsoló ellenálljon a pornak, víznek és akár nagynyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságból). A termék IK04 ütésállósággal rendelkezik az IEC 50102 szerint, és széles üzemi hőmérséklet-tartományban (-40...+70 °C) használható. Elektromos jellemzőit tekintve 10 A konvencionális szabad levegőáramú termikus áramerősség, 600 V névleges szigetelési feszültség (3-as szennyezettségi fokozat mellett), és 6 kV névleges lökőfeszültség-állóság jellemzi az IEC 60947-1 szerint. A kapcsoló névleges üzemi árama változik a különböző terhelési kategóriákban: például AC-15 esetén 3 A 240 V-nál, vagy DC-13 esetén 0,27 A 250 V-nál. A mechanikai tartósság 1000000 ciklus, az elektromos tartósság pedig szintén 1000000 ciklus különböző terhelési feltételek mellett, ami kivételes megbízhatóságot biztosít hosszú távú használat során is.
Schneider Electric Harmony XB5 - XB5AG21 - komplett műanyag kapcsoló, Ø22, 455 kulcsos, 2 állású, 1NO műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Választókapcsoló
Eszköz rövid neve: XB5
Keret anyaga: Sötétszürke műanyag
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: reteszelt (stay put)
Működtető profilja: kulcsos kapcsoló
Működtető pozíció információ: 2 pozíció 90°
Kulcstípus: Key 455
Érintkezők típusa és összetétele: 1 NO
Érintkezés működése: Lassú bontás
Csatlakozások - terminálok: Csavarszorításos csatlakozók, <= 2 x 1,5 mm² kábelvéggel ellátva az IEC 60947-1 szerint
Csavarszorításos csatlakozók, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő adatok
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 96 mm
Terminálok leírása ISO n°1: (13-14)NO
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Kulcs kivételének pozíciója: Bal oldali
Érintkezés használata: Standard érintkezők
Pozitív nyitás: Nélküli
Nyomatékérték: 0,14 N.m NO elektromos állapot változtatása
Mechanikai tartósság: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavar fej alakja
Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyos, kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkezők anyaga
Ezüst ötvözet (Ag/Ni)
Elektromos jellemzők
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
[Ith] hagyományos szabad léghűtéses termikus áramerősség: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 3 A 240 V, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V, AC-15, A600 az IEC 60947-5-1 szerint
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláskor: -40...70 °C
Környezeti levegő hőmérséklete működés közben: -40...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP69, IP69K, IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszhullám gyorsulásra az IEC 60068-2-27 szerint
